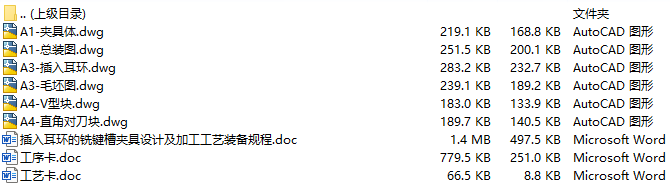

文件内容：CAD图纸、工艺卡、工序卡、设计说明书

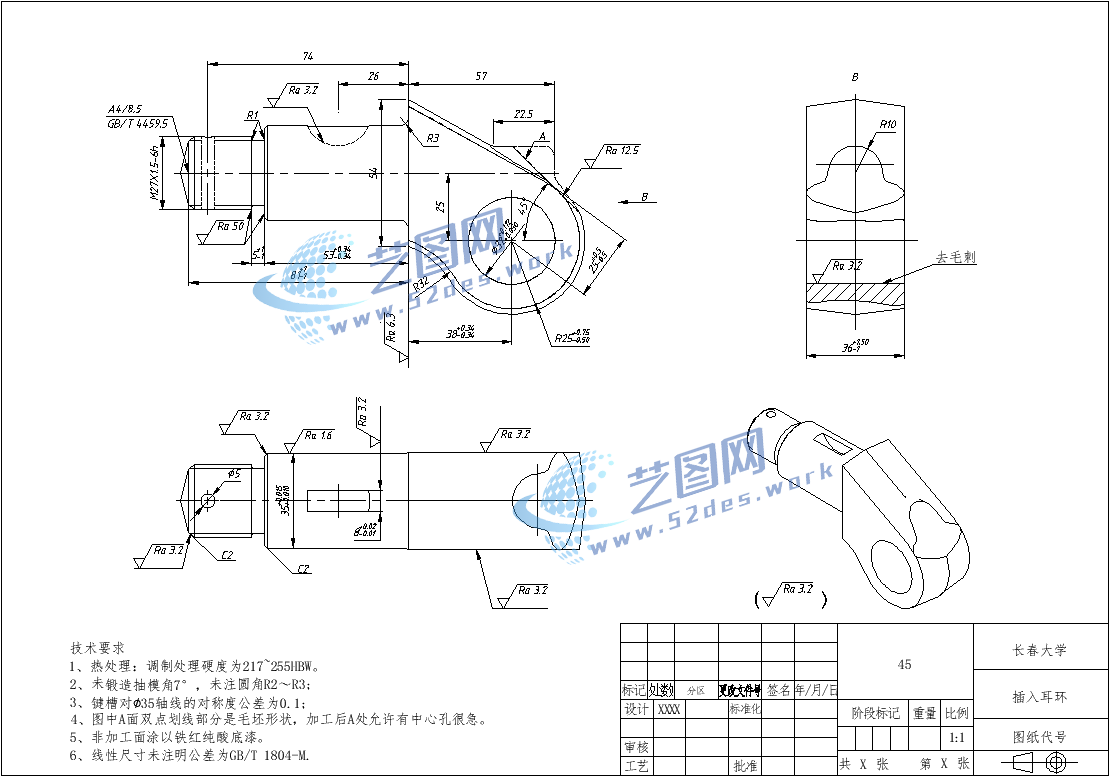

新国标CAD图纸：插入耳环

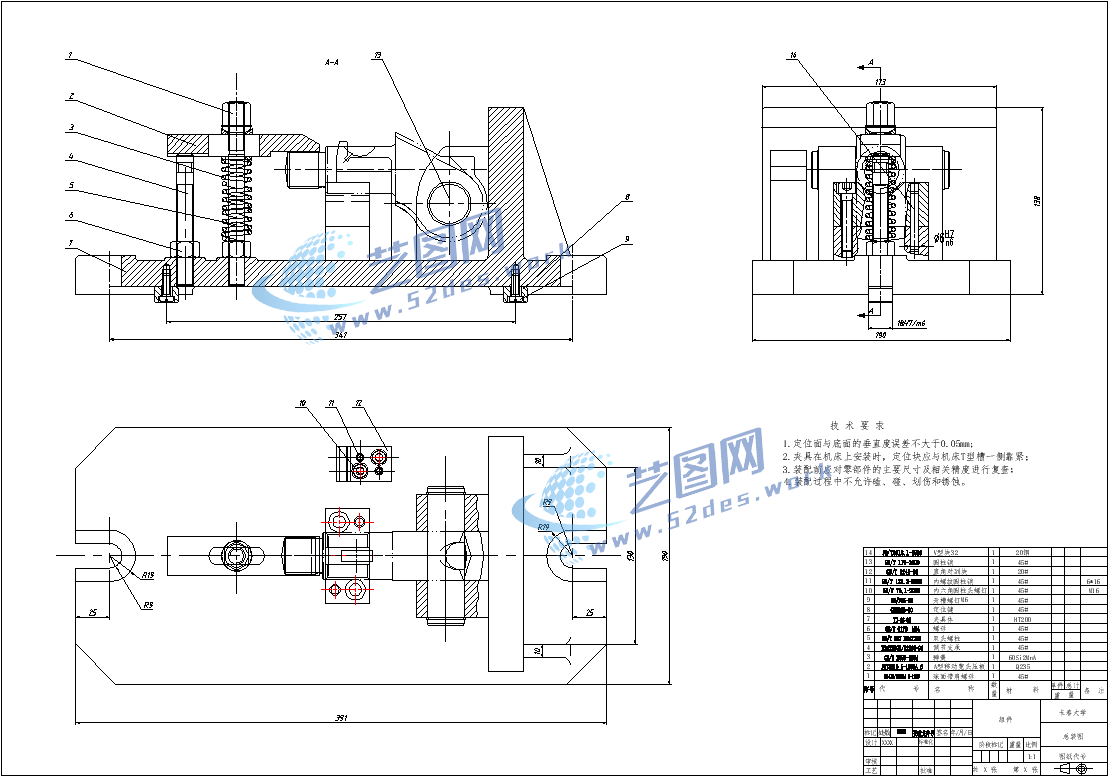

新国标CAD图纸：机械夹具设计装配图
本插入耳环铣键槽夹具主要由夹具体、圆柱轴、V型块、移动压板及夹紧机构组成。加工时利用零件外圆与V型块配合定位，圆柱轴辅助确定工件位置，移动压板实现工件快速夹紧，保证铣键槽加工过程中的稳定性。

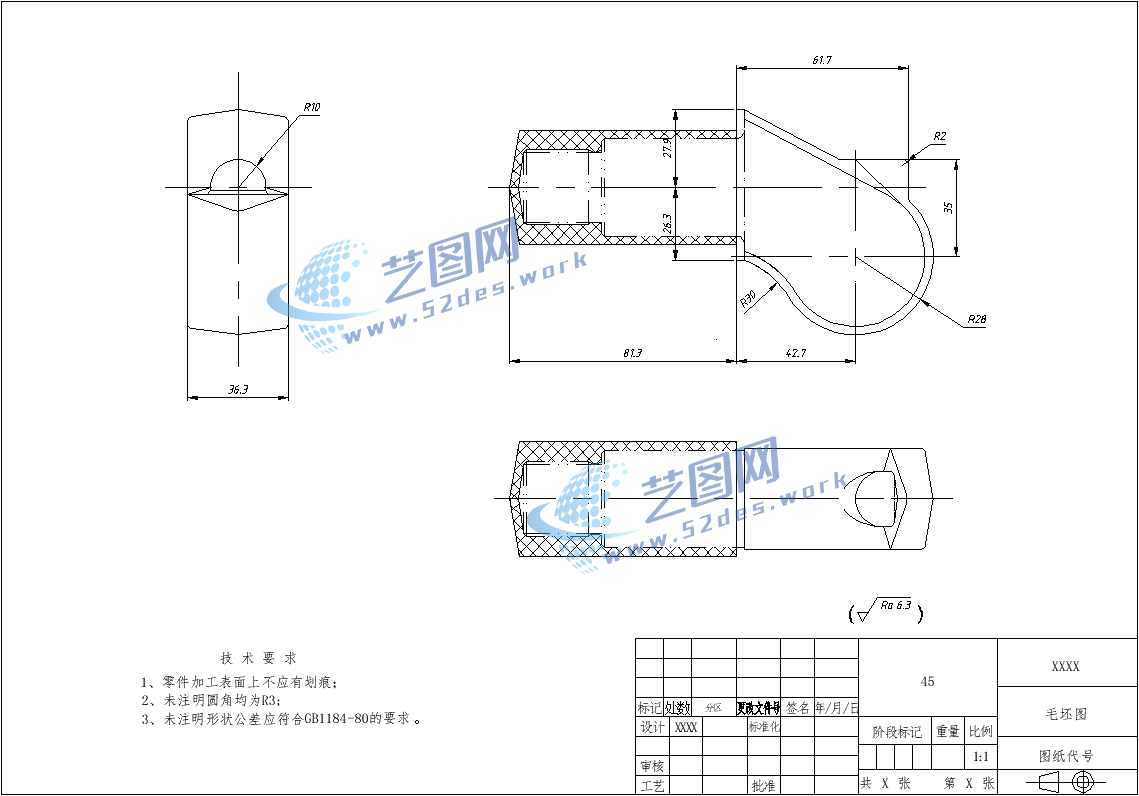

新国标CAD图纸：插入耳环毛坯图

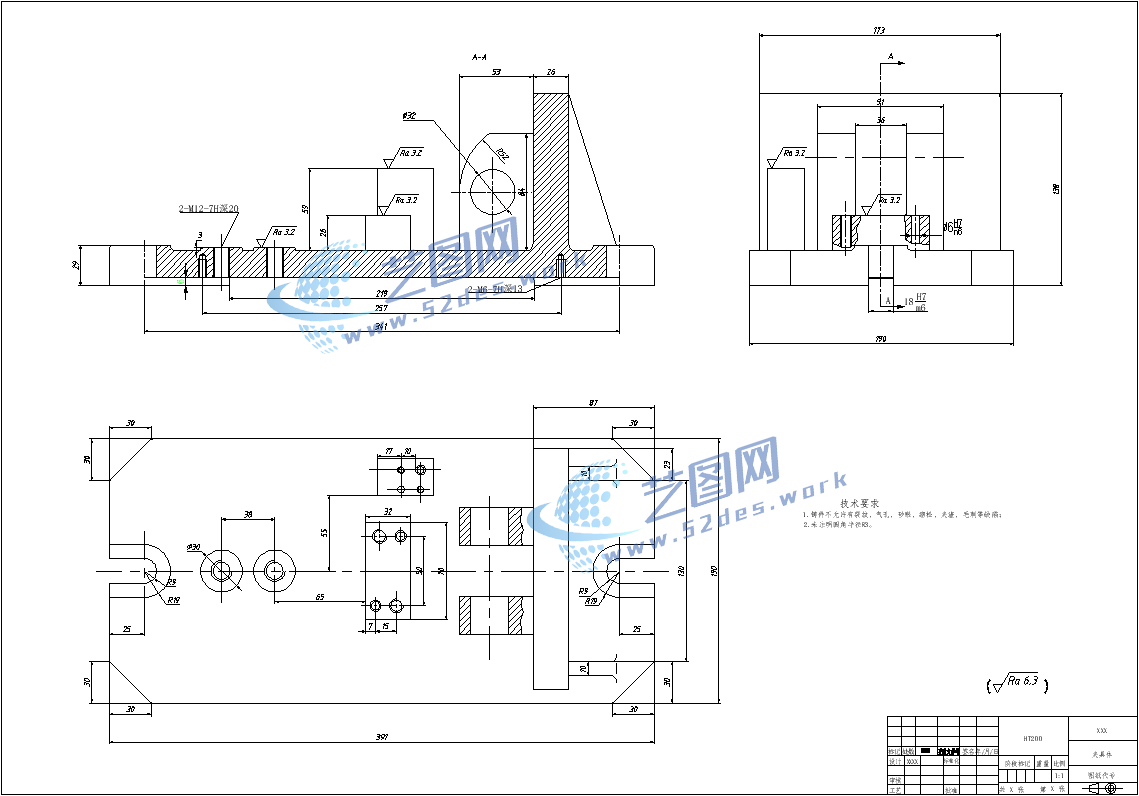

新国标CAD图纸：夹具体

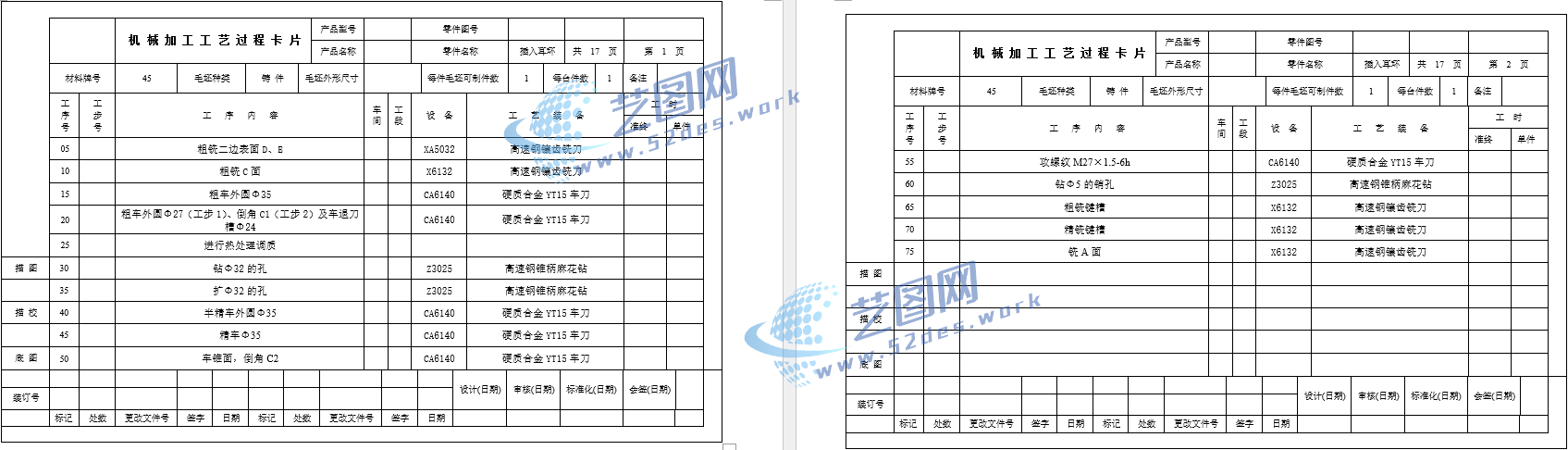

机械加工工艺卡

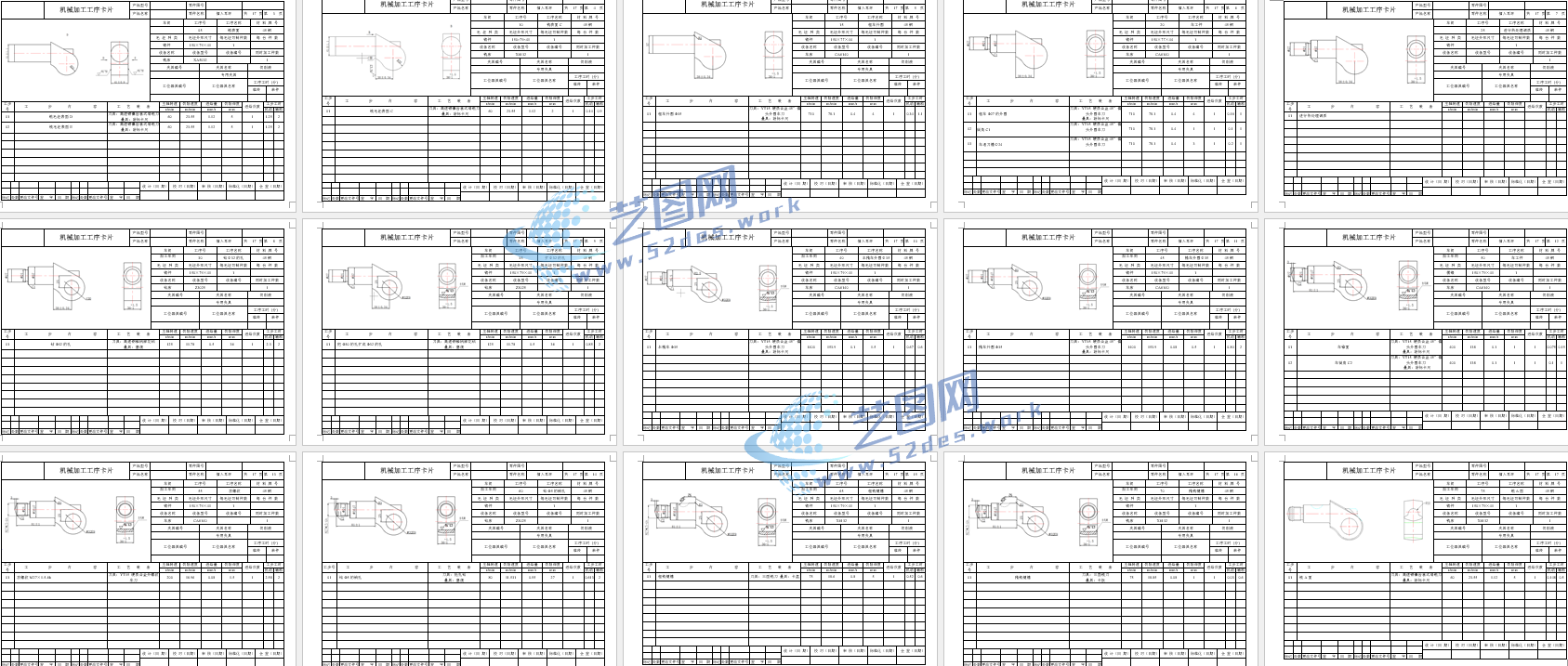

机械加工工序卡

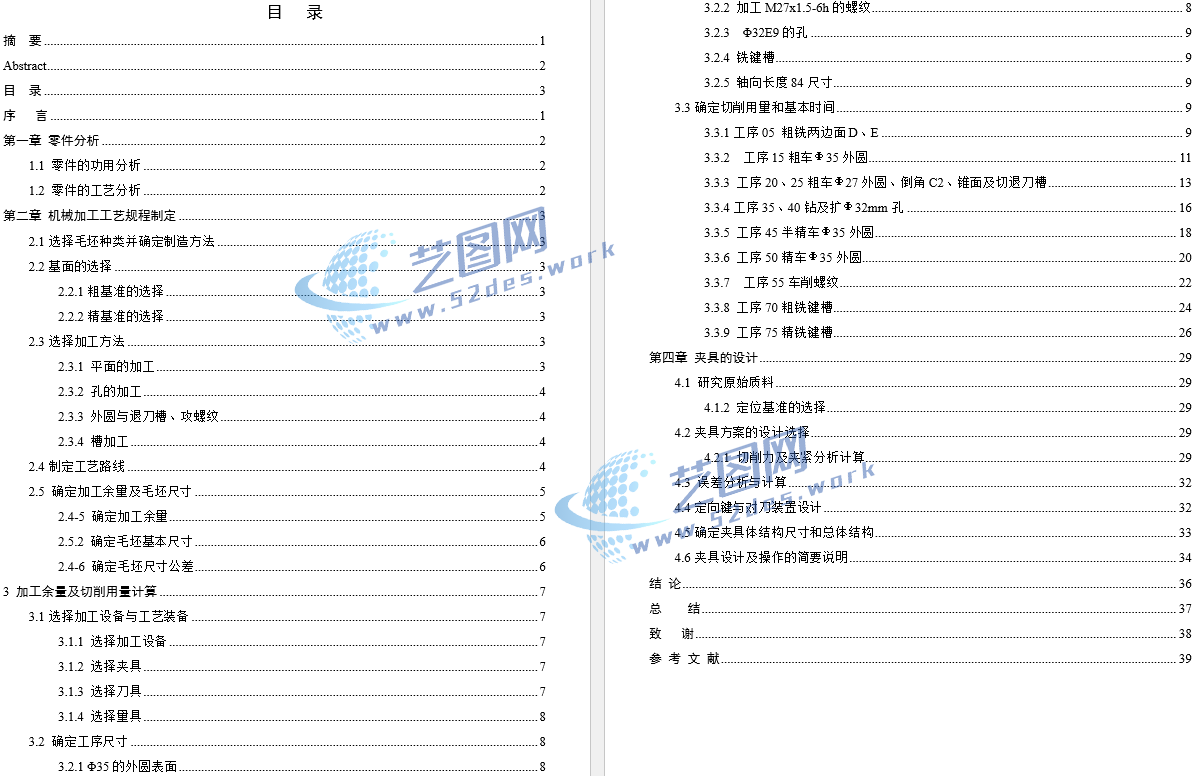

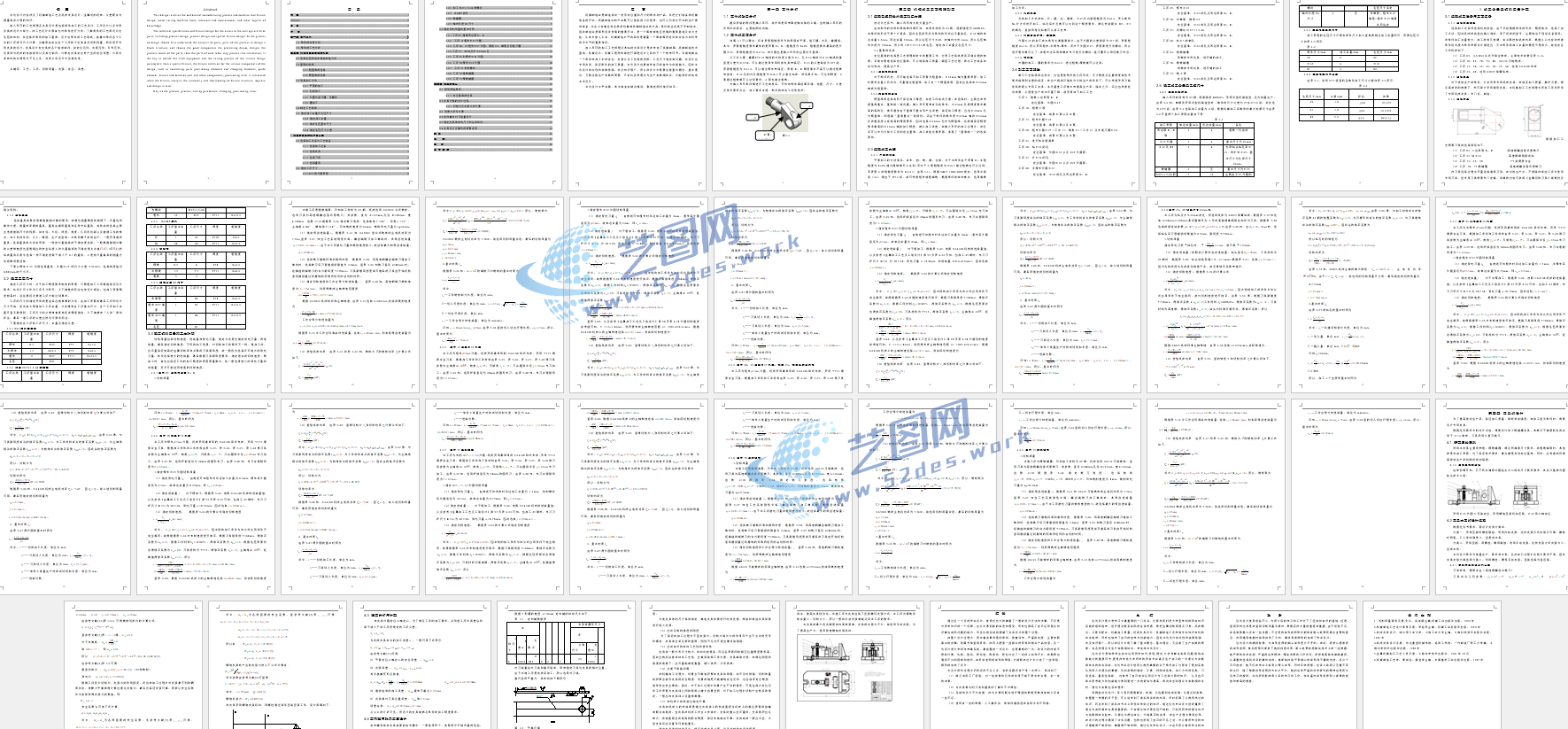

插入耳环夹具设计说明书目录
本夹具采用外圆、圆柱轴与V型块组合定位方式，V型块限制工件径向移动及转动自由度，圆柱轴限制轴向移动自由度，移动压板限制剩余自由度，最终实现工件六个自由度完全限制，满足键槽加工定位要求。
