尾座体铣底面夹具设计含CAD图纸+solidworks21三维模型+说明书｜C22335

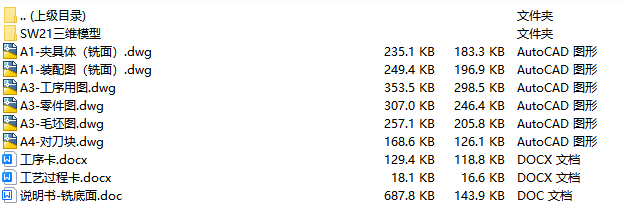

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

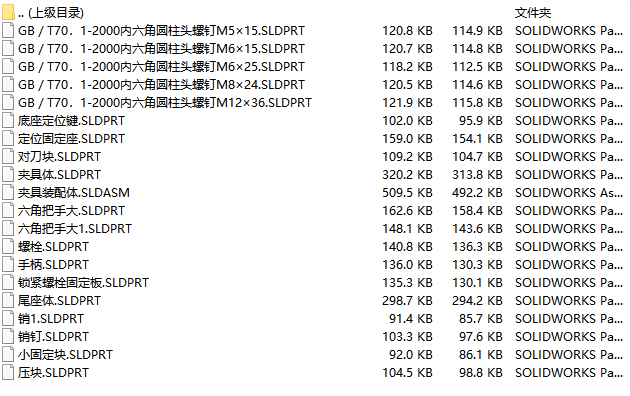

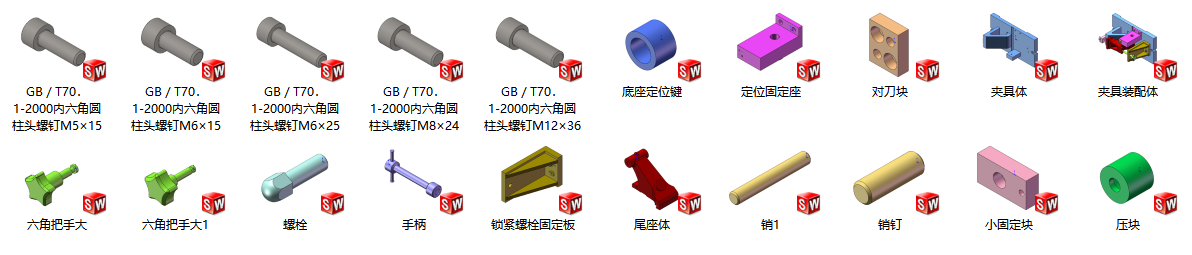

solidworks21版本、三维模型零件预览图机械夹具solidworks21版本三维装配模型

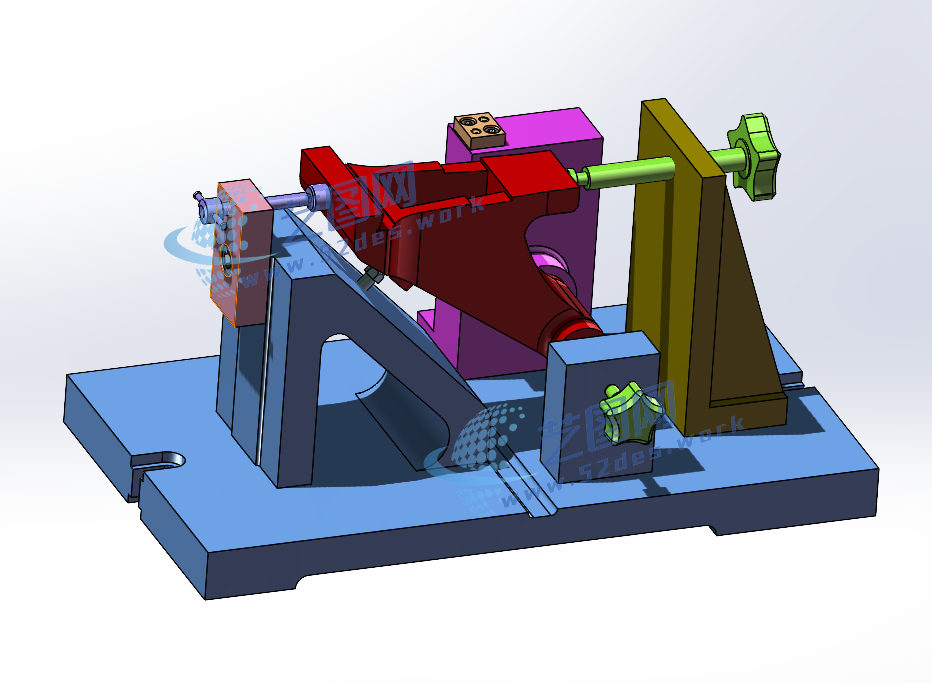

该尾座体铣底面夹具采用专用铣床夹具结构，主要由夹具体、定位元件、支撑元件、压紧机构及辅助限位装置组成。夹具根据尾座体零件结构特点进行设计，采用底面、侧面及孔定位相结合的方式，以尾座体基准面作为主要定位基准，通过支撑块限制工件底部自由度，并利用侧向定位元件限制水平移动和转动，实现工件的稳定定位。该定位方式符合六点定位原则，可有效保证铣削底面时的位置精度和加工稳定性。

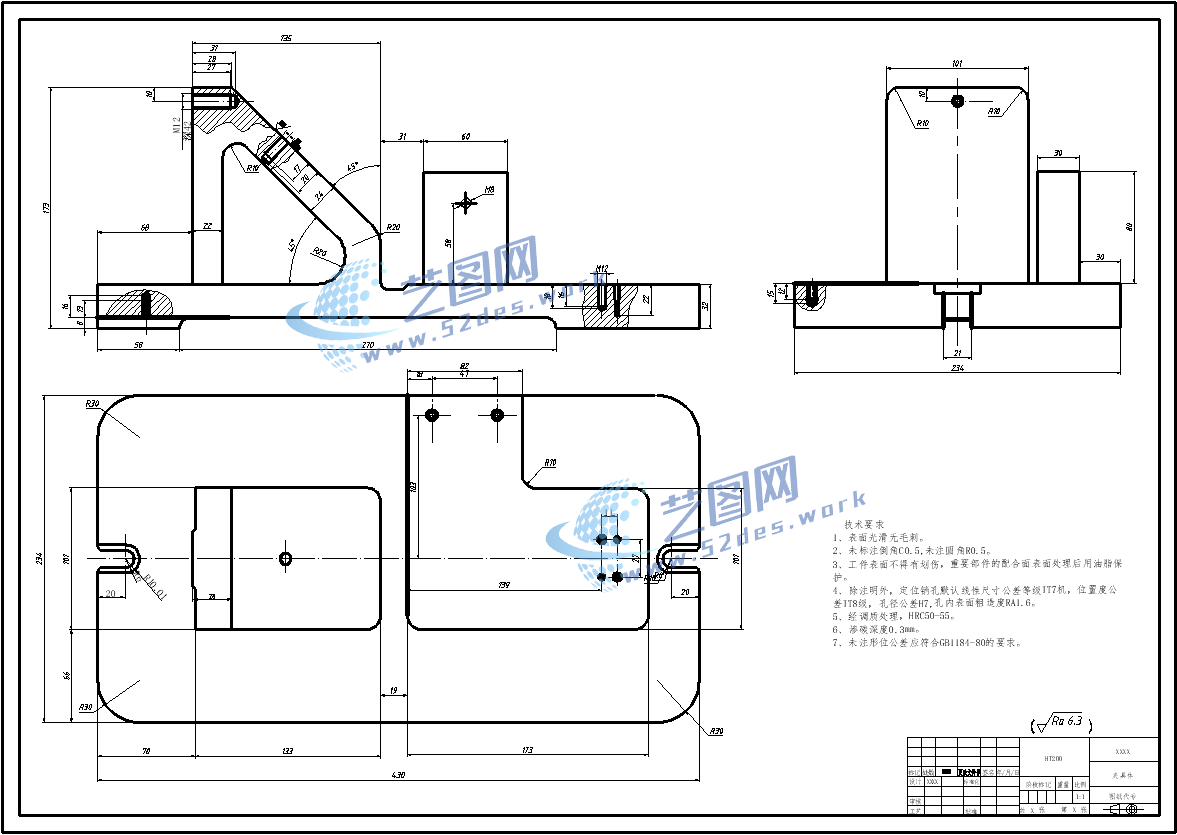

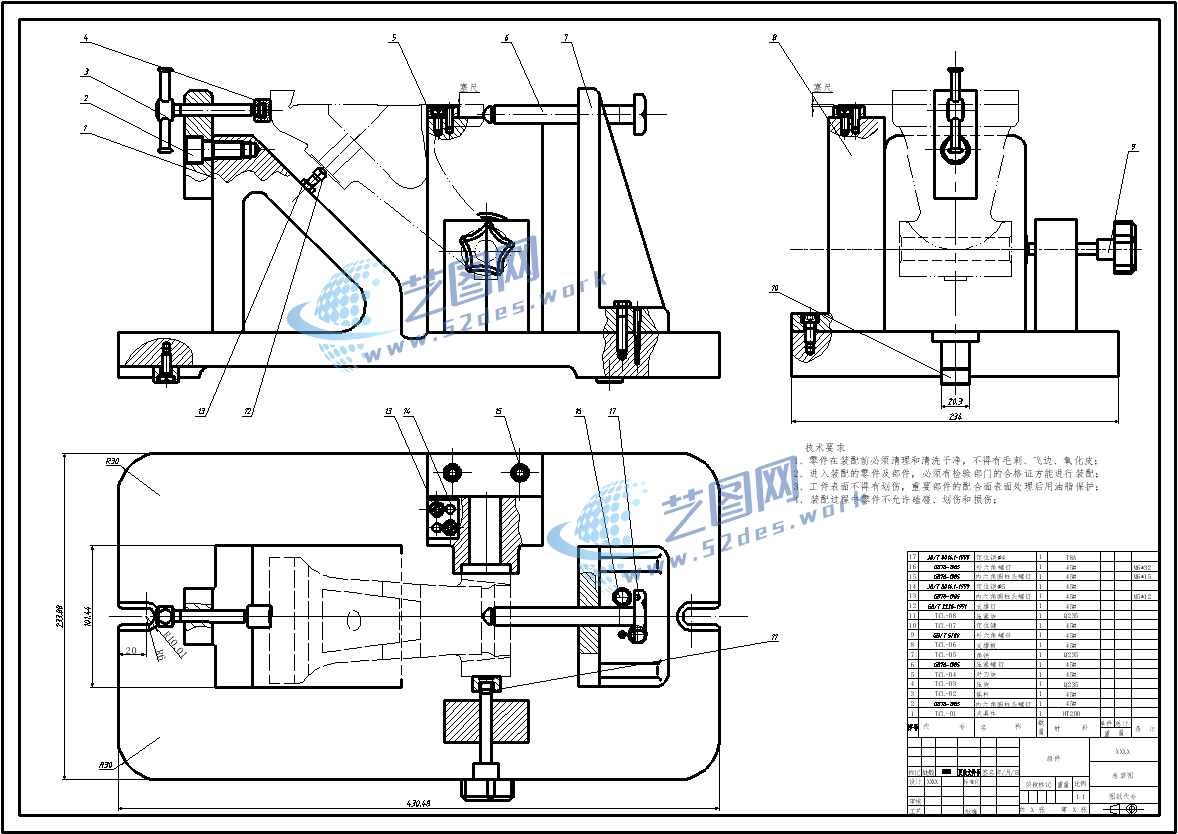

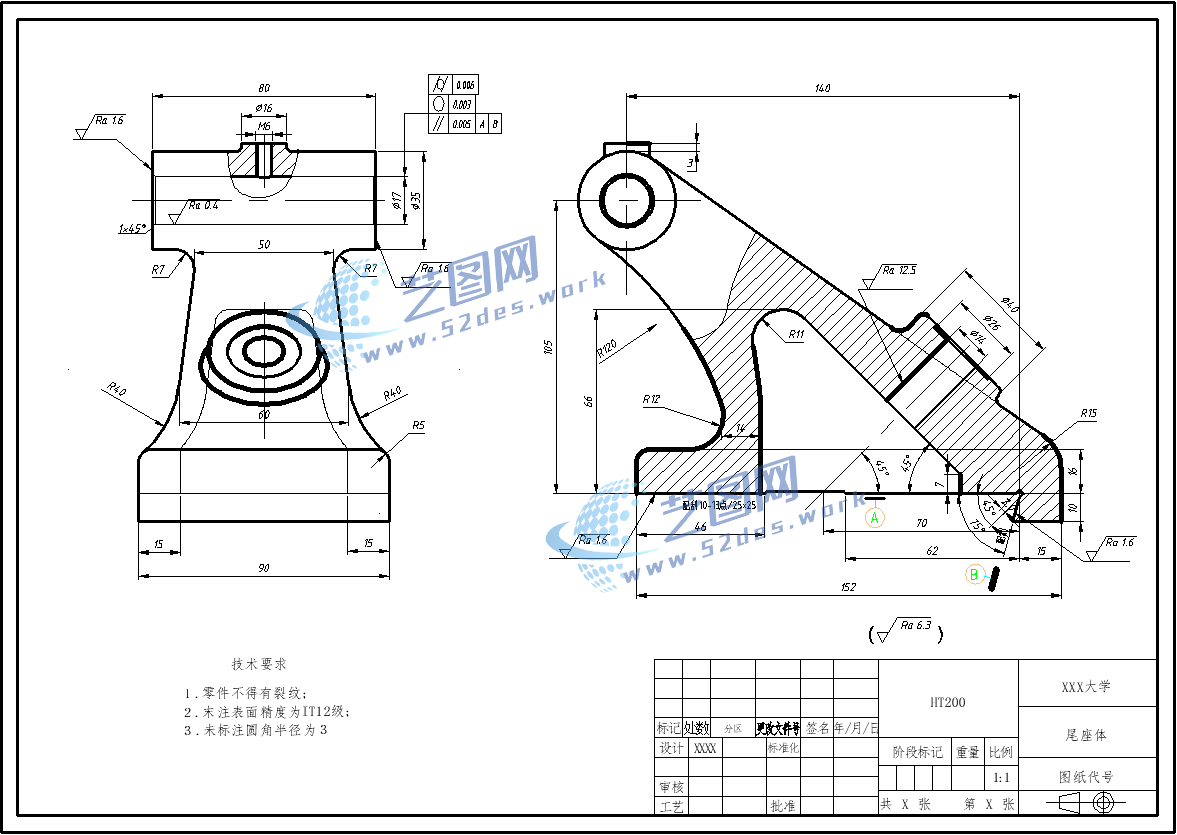

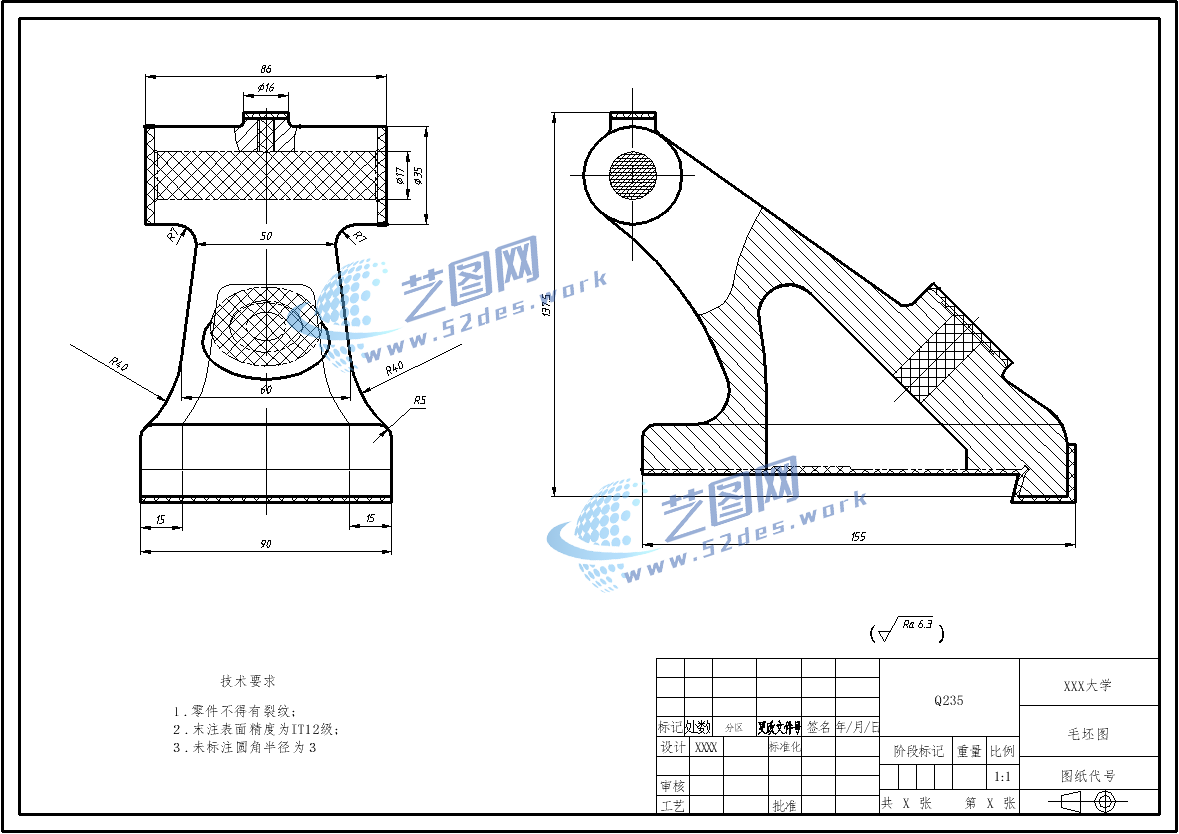

新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：夹具体 新国标CAD图纸：尾座体零件图 新国标CAD图纸：尾座体毛坯图

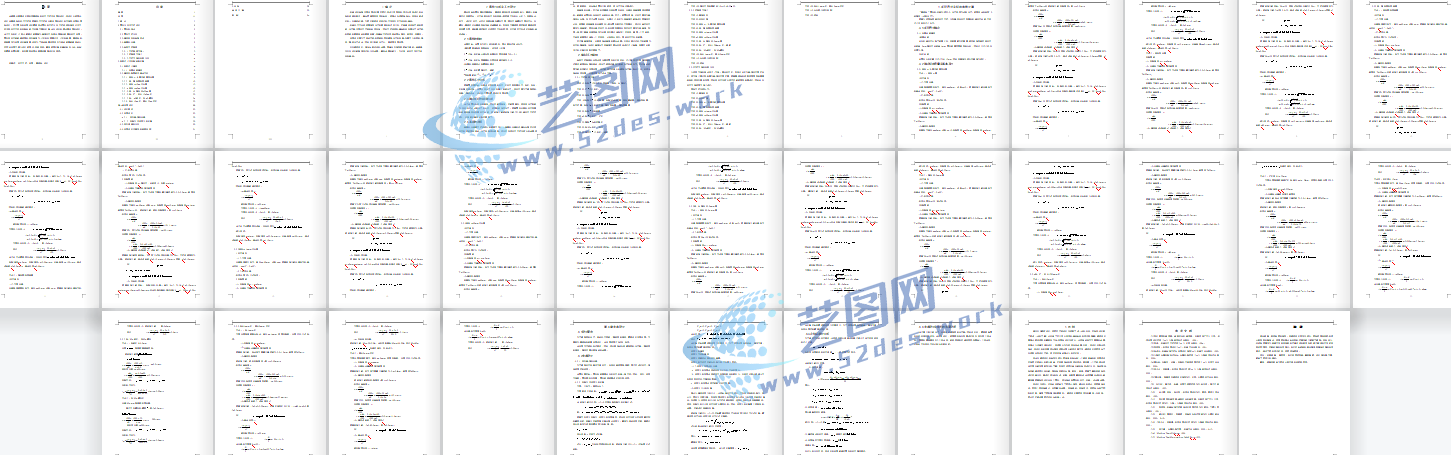

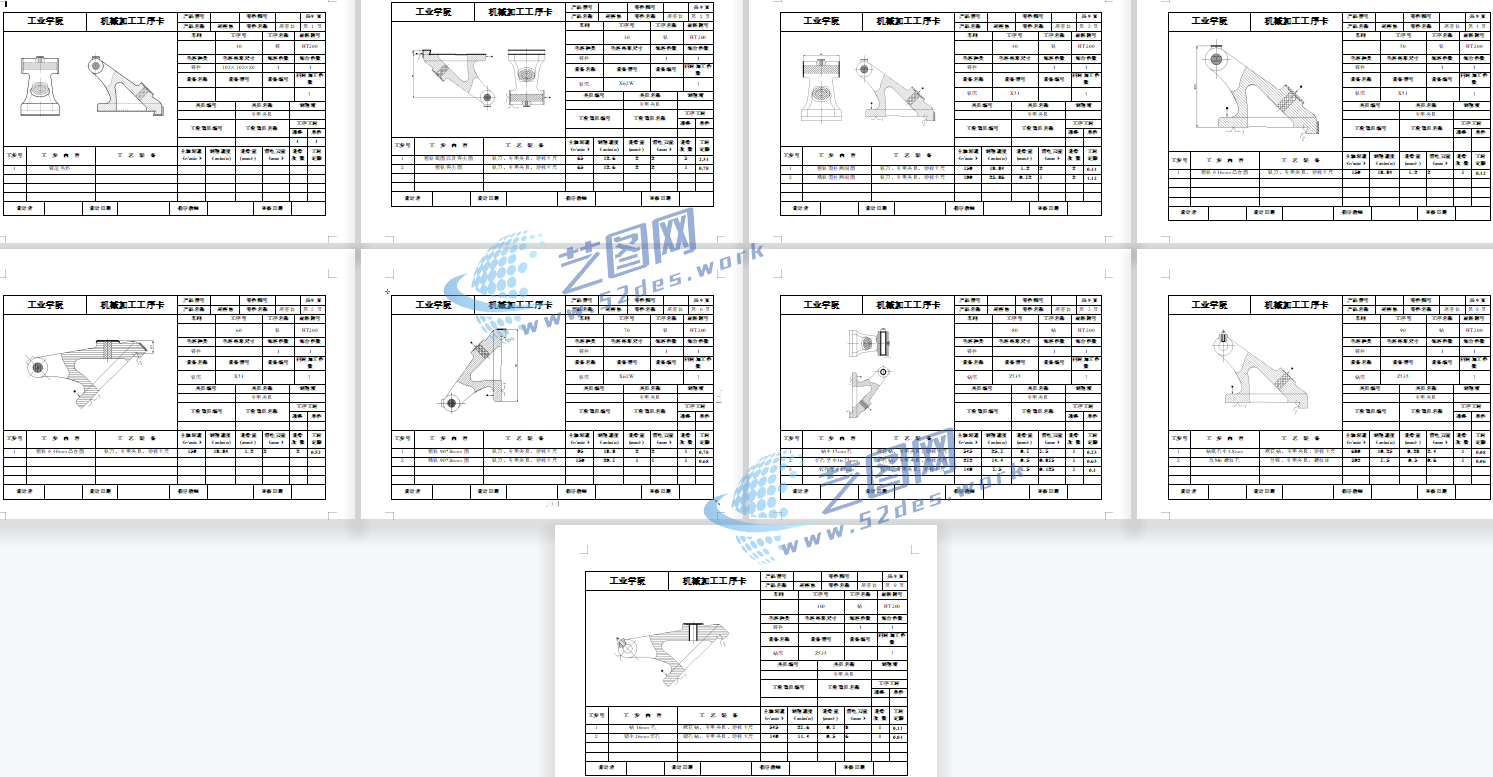

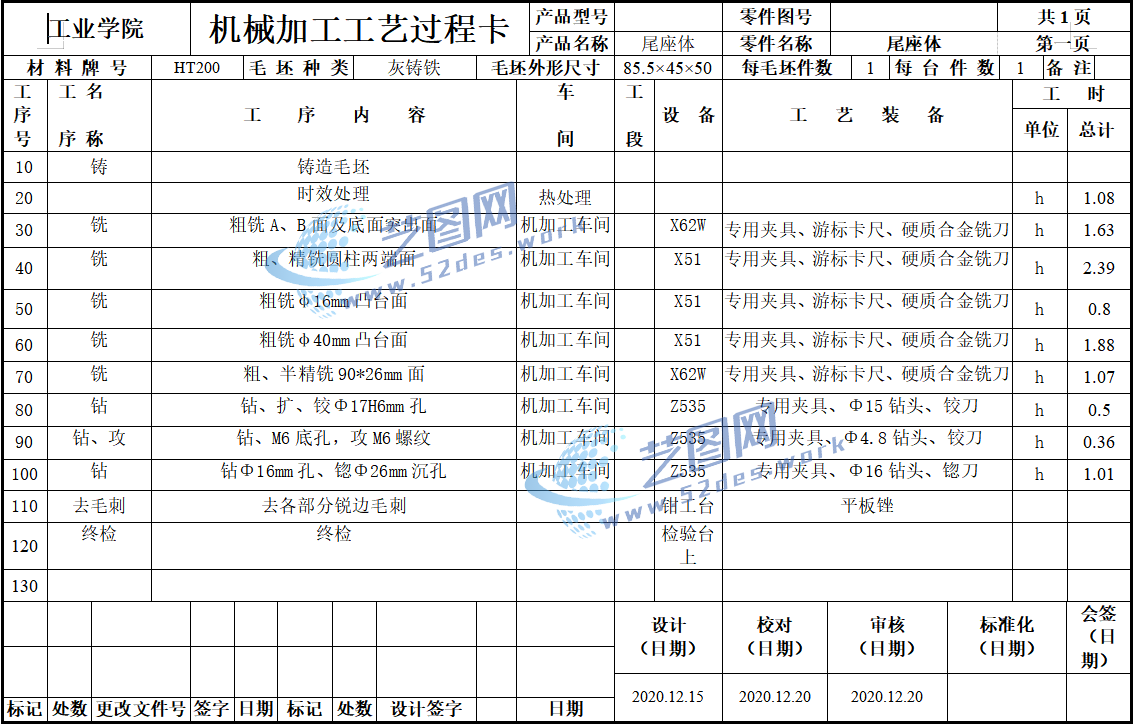

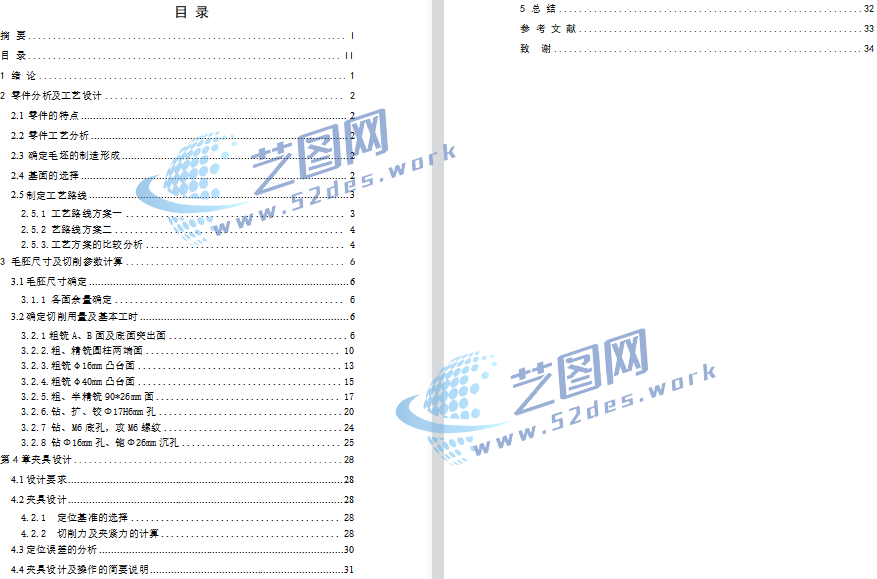

机械加工工序卡 尾座体夹具设计说明书目录

夹具采用螺旋压紧机构进行夹紧，通过压板将工件可靠固定在定位支撑面上，避免铣削过程中因切削力产生偏移。夹具体采用整体式底座结构，并设置辅助支撑提高工件刚性，减少加工振动。整体夹具结构紧凑，定位可靠，装夹方便，可有效保证尾座体底面的平面度及尺寸精度，适用于机床尾座体类零件的批量铣削加工。
