84003法兰盘铣平面夹具设计含CAD图纸+solidworks21三维模型+说明书｜C22412

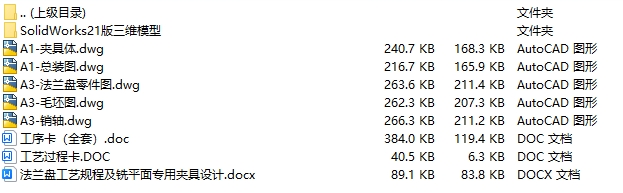

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

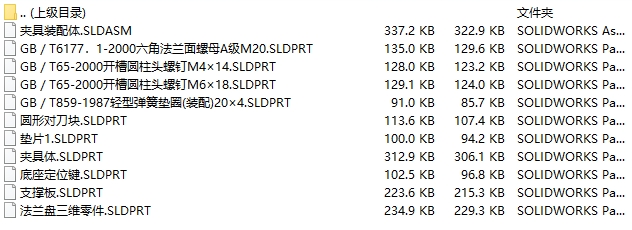

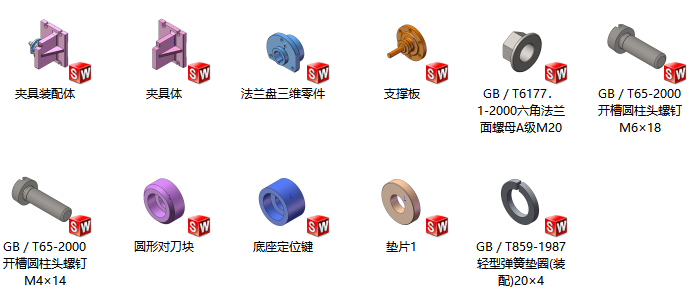

solidworks21版本、三维模型零件预览图

该84003法兰盘铣平面夹具采用专用定位与端面夹紧结构设计，主要由夹具体、定位盘、支撑元件、压紧机构以及底座组成。夹具根据法兰盘零件结构特点，采用内孔与端面作为主要定位基准，通过定位套实现工件径向定位，并利用端面压紧机构对零件进行轴向固定，保证工件在铣削平面加工过程中保持稳定。整体采用高刚度支撑结构，与机床工作台连接可靠，可有效降低铣削过程中的振动，提高加工精度。

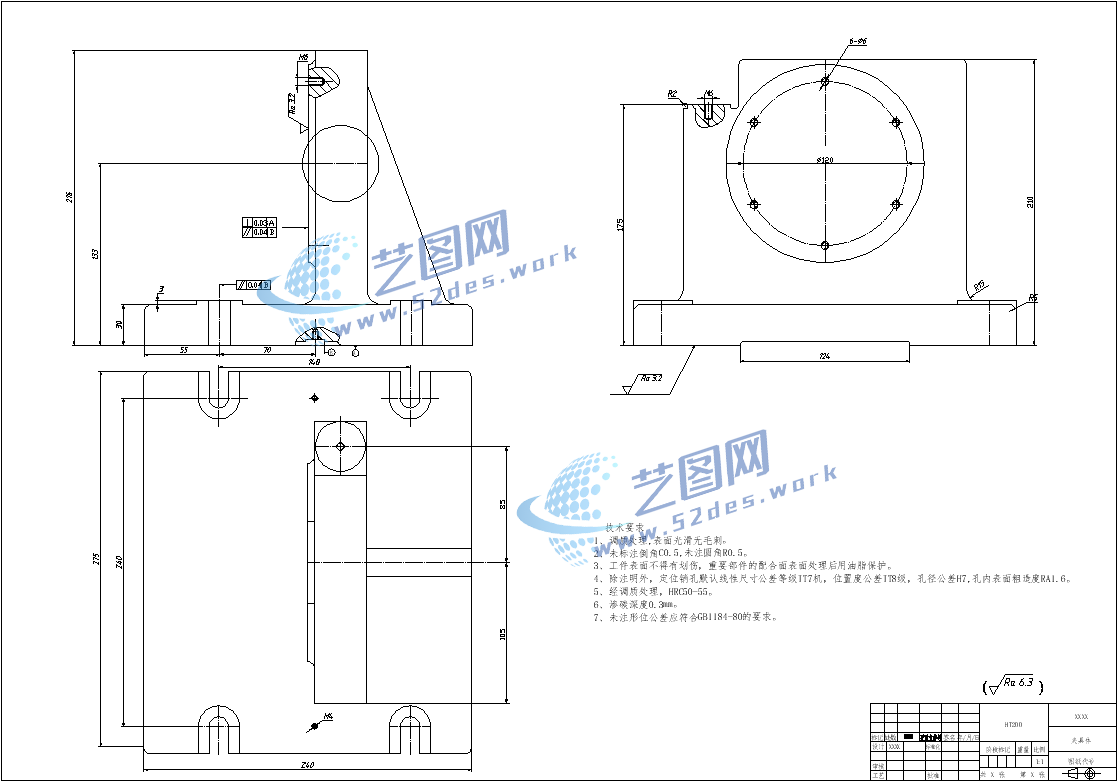

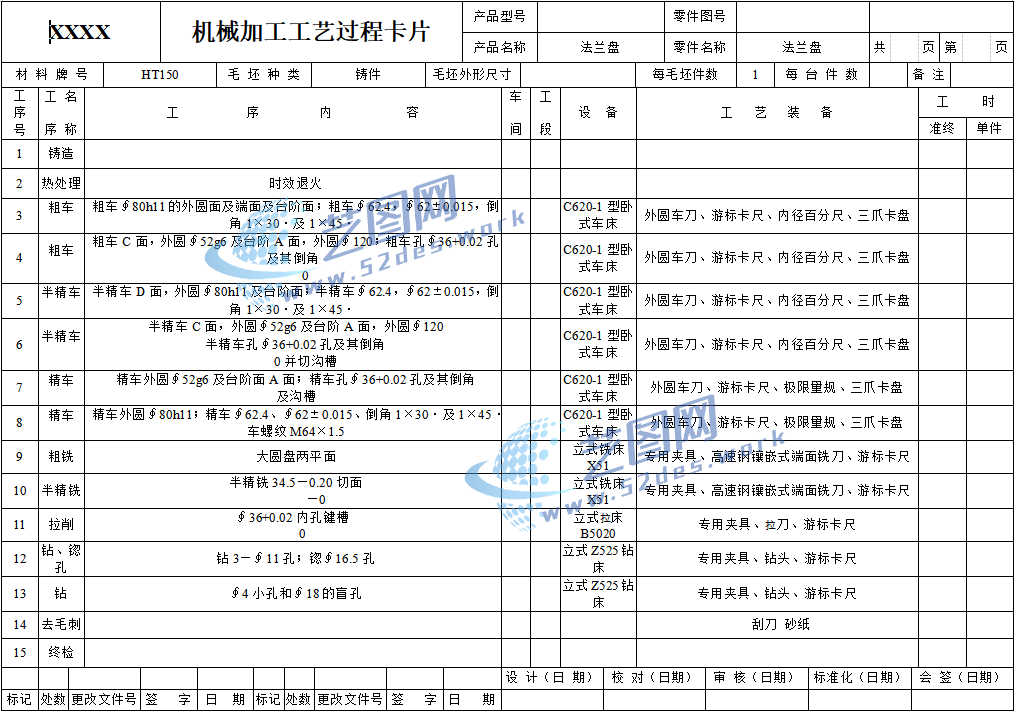

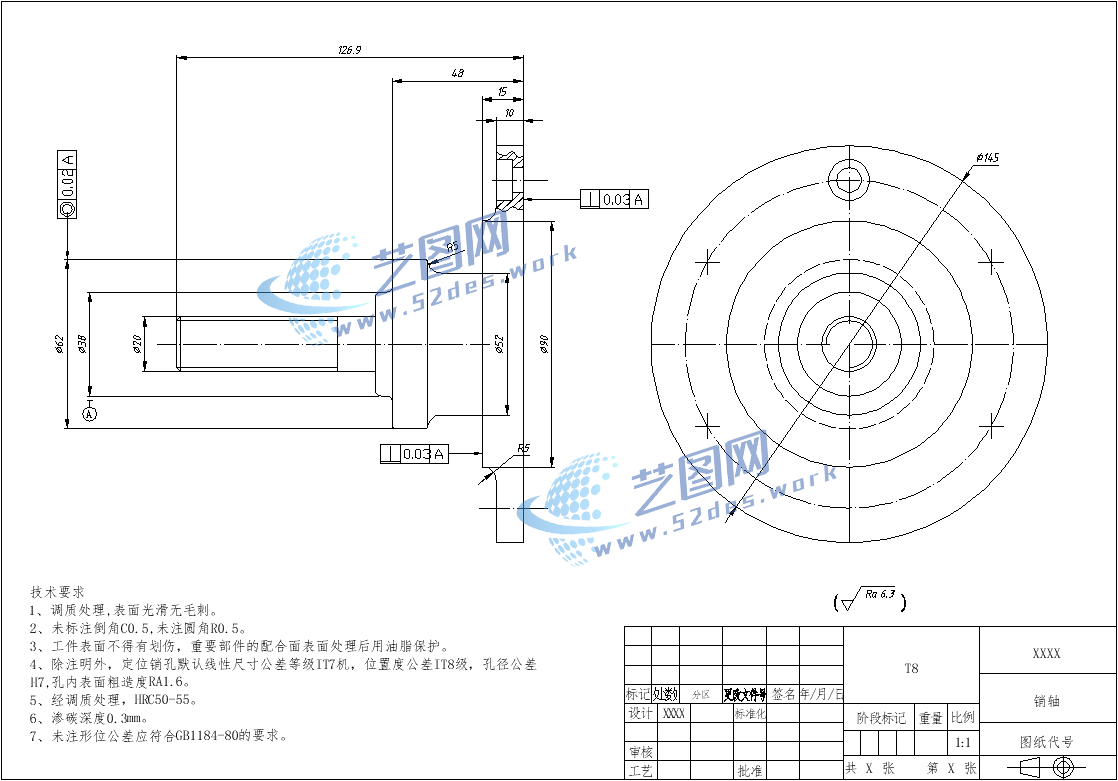

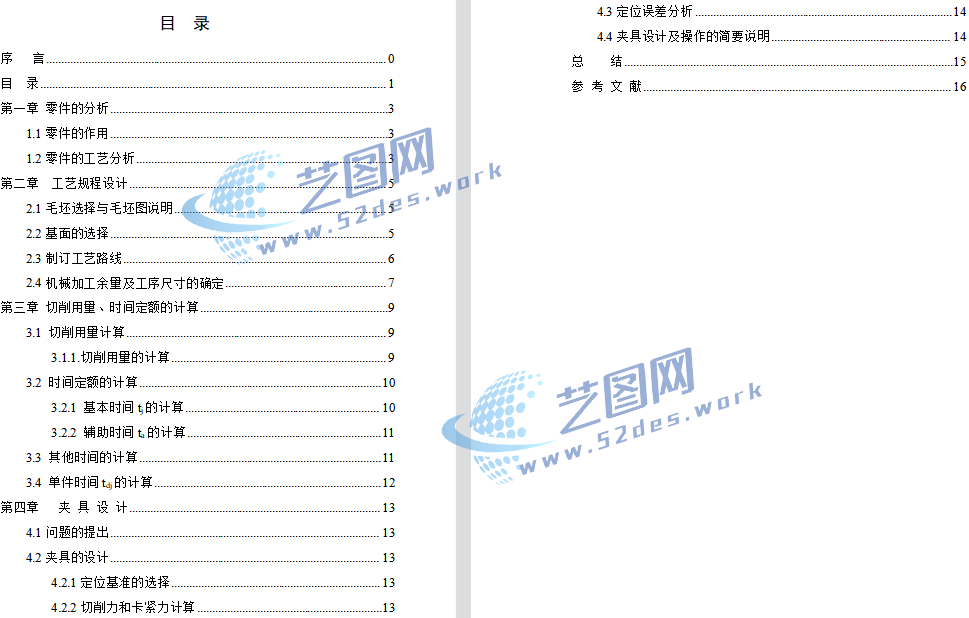

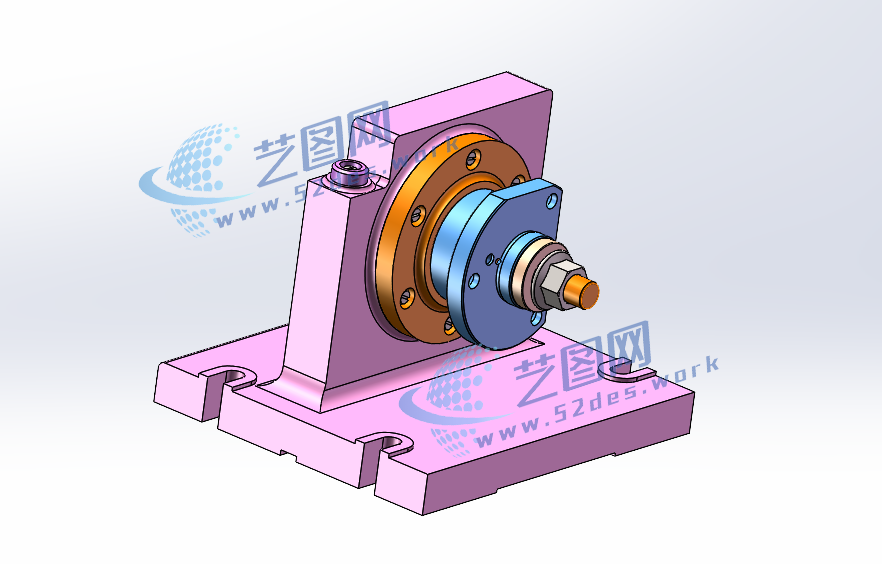

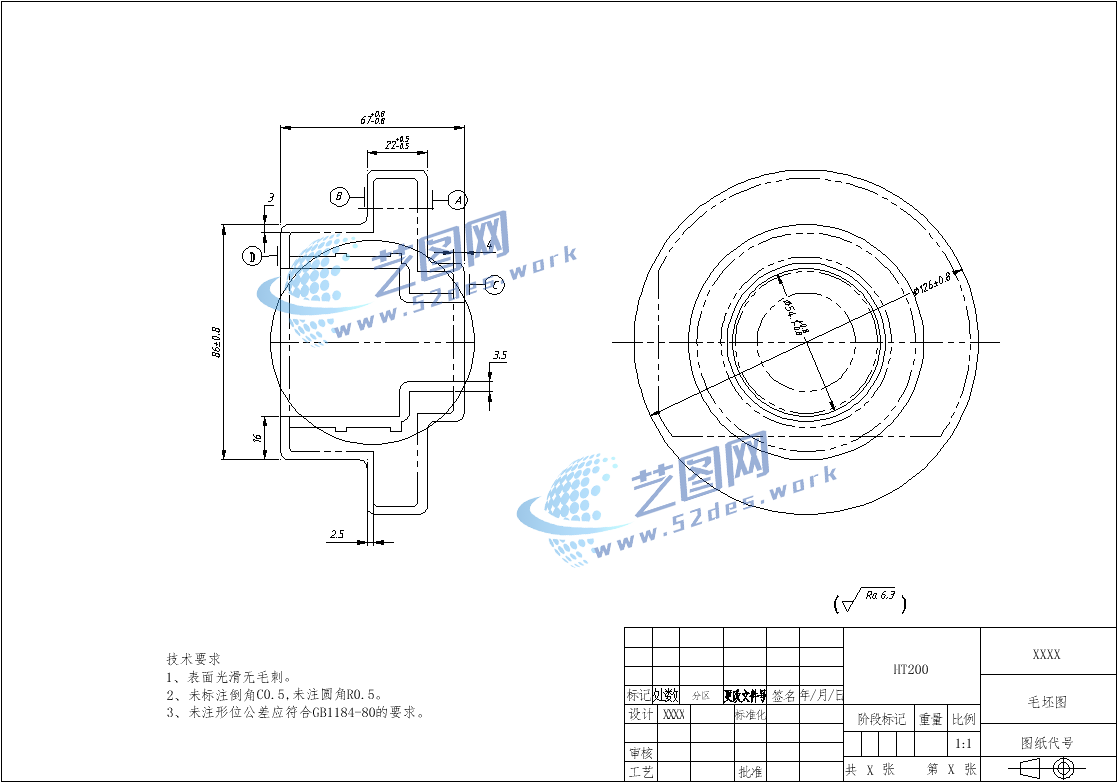

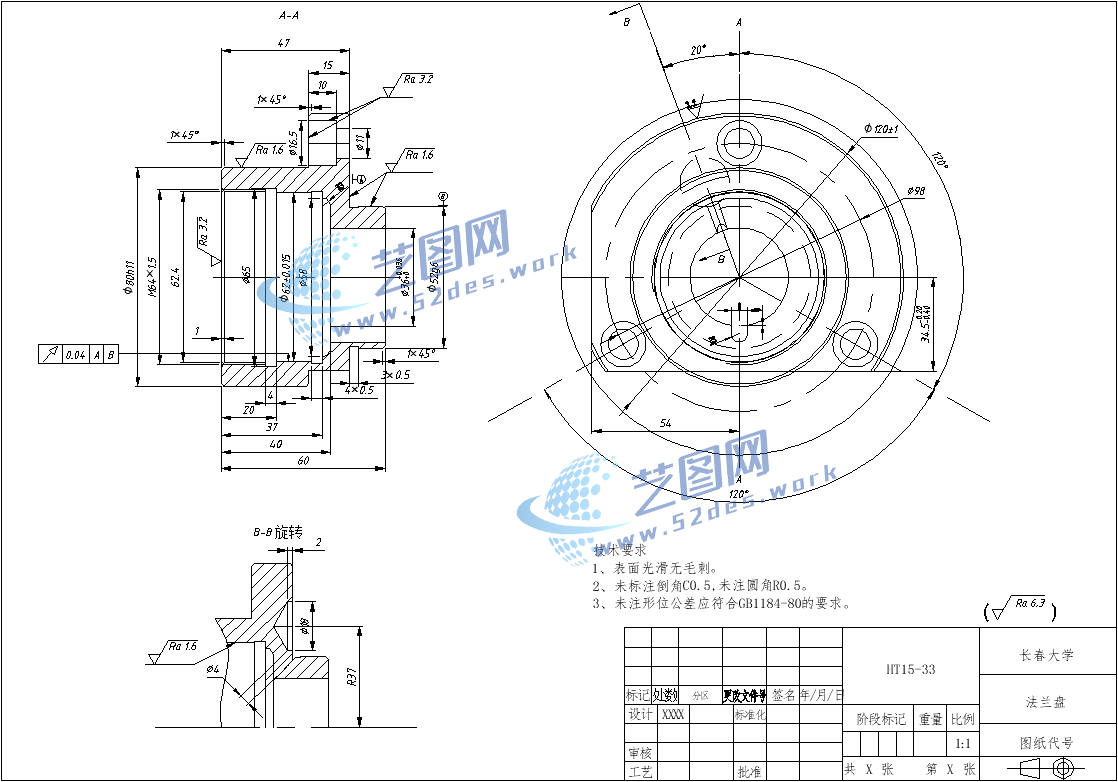

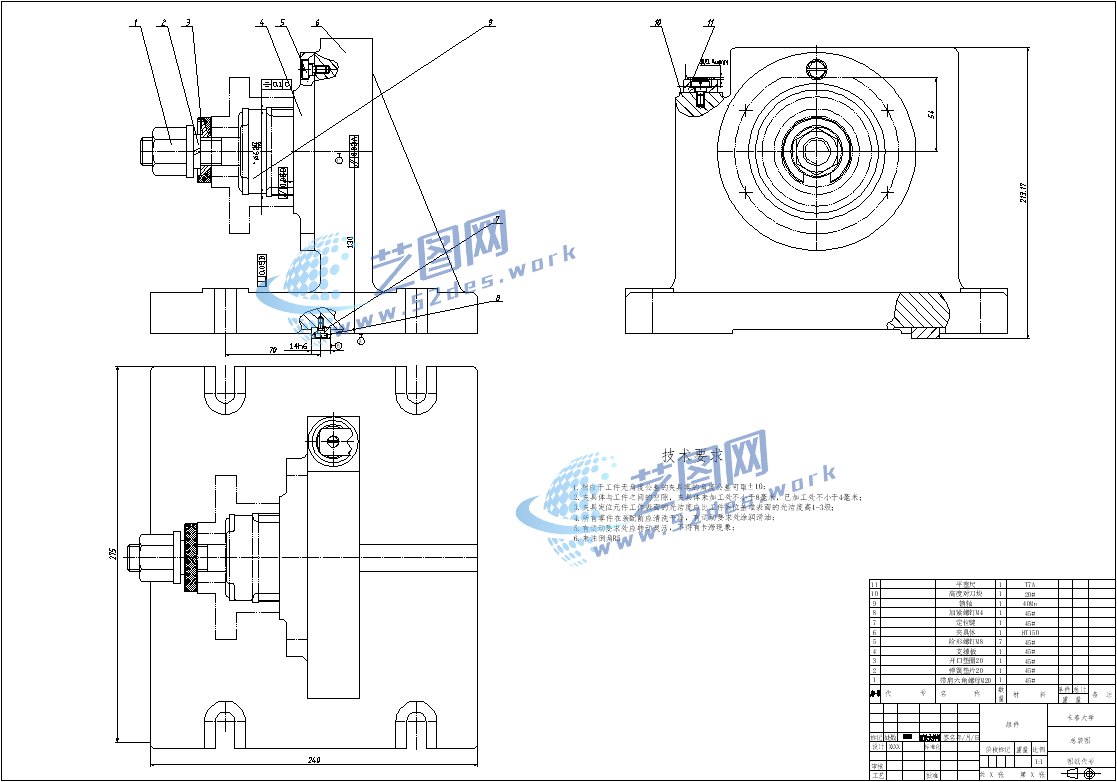

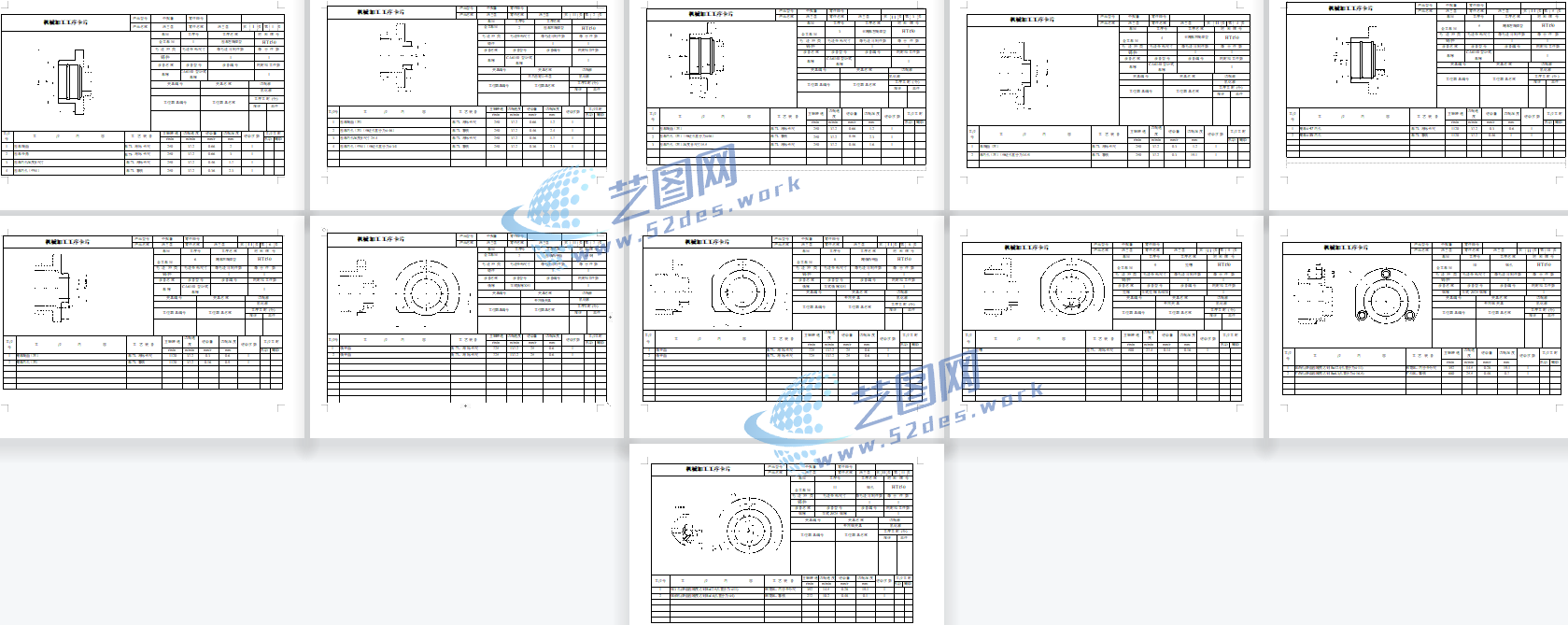

机械夹具solidworks21版本三维装配模型 新国标CAD图纸：84003法兰盘新国标CAD图纸：机械夹具设计装配图新国标CAD图纸：84003法兰盘毛坯图 新国标CAD图纸：夹具体 新国标CAD图纸：销轴机械加工工艺卡 机械加工工序卡 84003法兰盘夹具设计说明书目录 该夹具针对84003法兰盘平面铣削工序进行专用化设计，通过合理布置定位面和夹紧点，实现工件快速装夹与准确定位。夹具体采用框架式承载结构，提高整体刚度和抗变形能力；定位机构保证法兰盘加工面的平行度和尺寸精度，压紧机构操作方便，可满足批量生产中的高效装卸要求。
