车床主轴箱结构设计含CAD图纸+说明书｜C20163

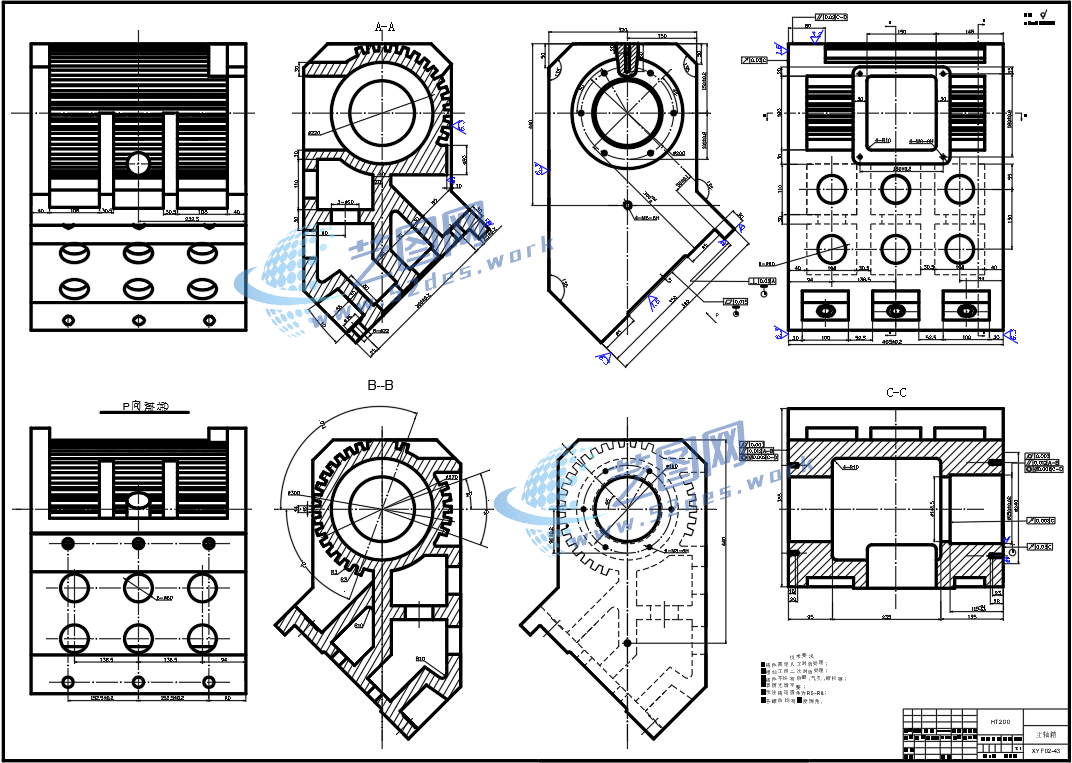

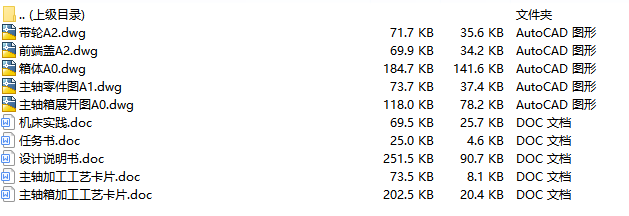

文件内容：CAD图纸、设计说明书 国标CAD图纸：机械结构设计装配图

该车床主轴箱采用箱体式封闭传动结构，主要由主轴组件、齿轮传动机构、轴承支撑系统、变速机构以及润滑系统组成，是普通车床实现工件旋转加工的核心部件。主轴通过多组精密轴承支撑安装于箱体内部，前端连接卡盘或夹具，用于夹持工件并传递切削扭矩；后端通过传动机构与动力源连接，实现动力输入和转速调节。

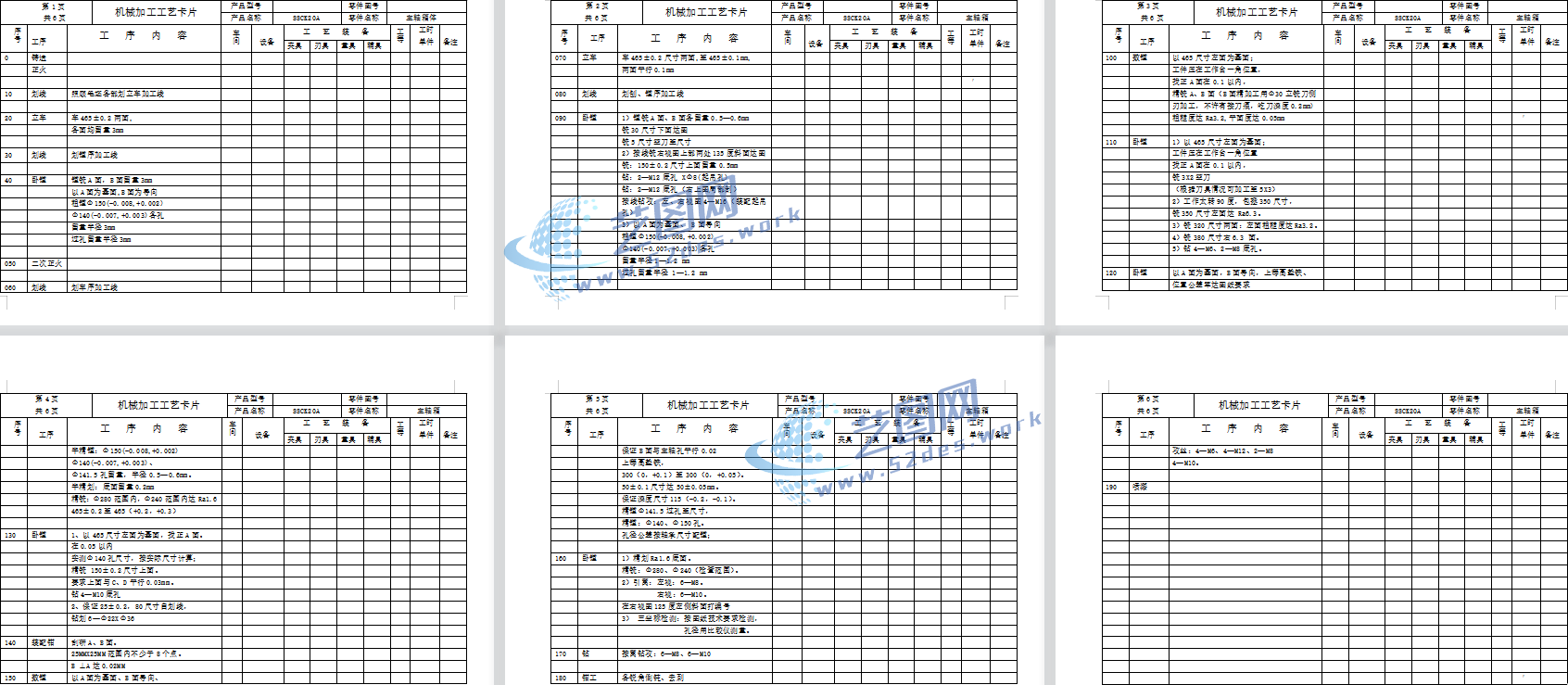

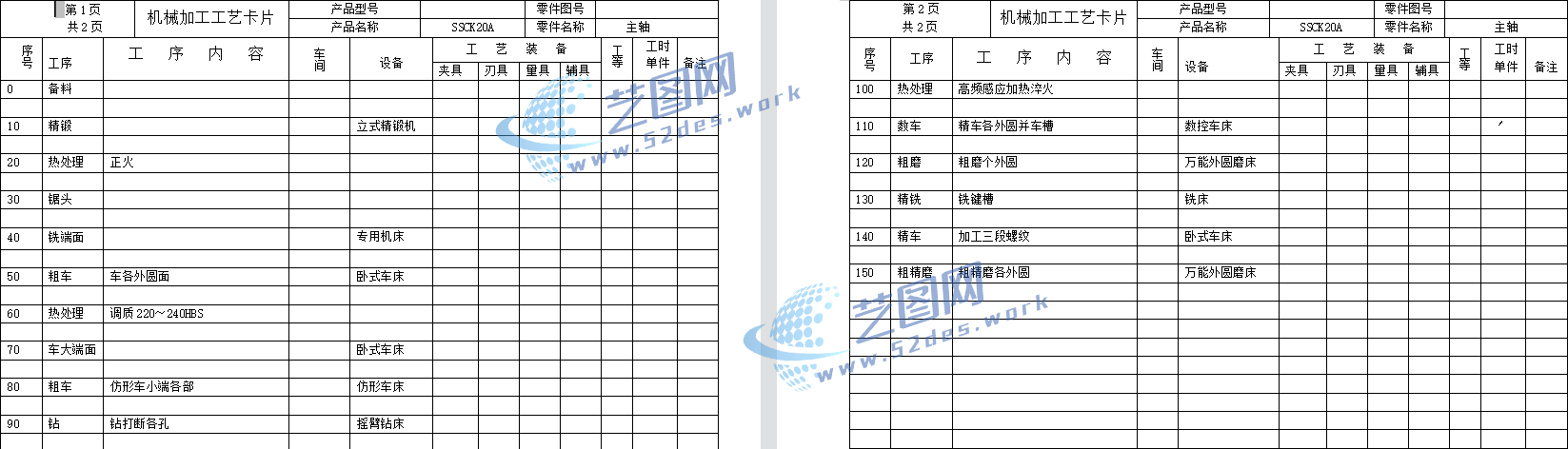

机械加工工艺卡 车床主轴箱设计说明书目录

主轴箱内部采用多级齿轮传动布局，通过不同齿轮副啮合组合实现多档转速输出，以满足车削加工中不同材料、不同直径工件对切削速度和切削力的要求。轴系采用合理的支撑跨距设计，提高主轴回转刚度和抗振性能；齿轮啮合部分通过精密加工保证传动平稳性，配合箱体润滑结构降低磨损，提高设备连续运行可靠性。该结构具有刚性高、传动稳定、维护方便等特点，广泛应用于普通车床及机械加工设备中。
