变速器换挡叉铣宽51内侧面机械夹具课程设计工艺卡说明书CAD图纸C22481

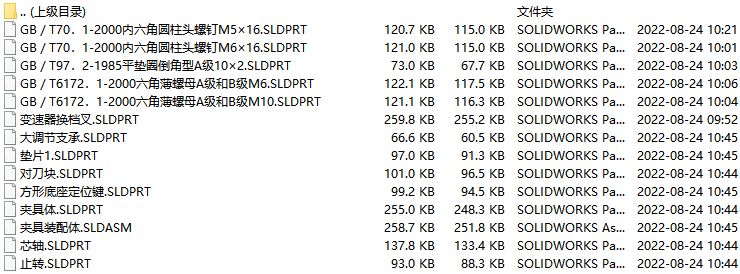

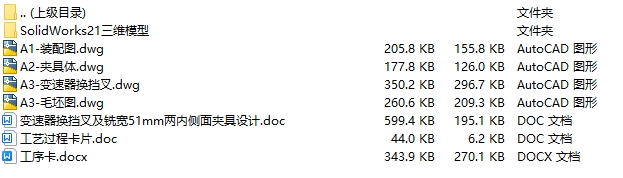

文件内容:solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书 solidworks21版本模型源文件,可编辑,含参数solidworks21版本、三维模型零件预览图

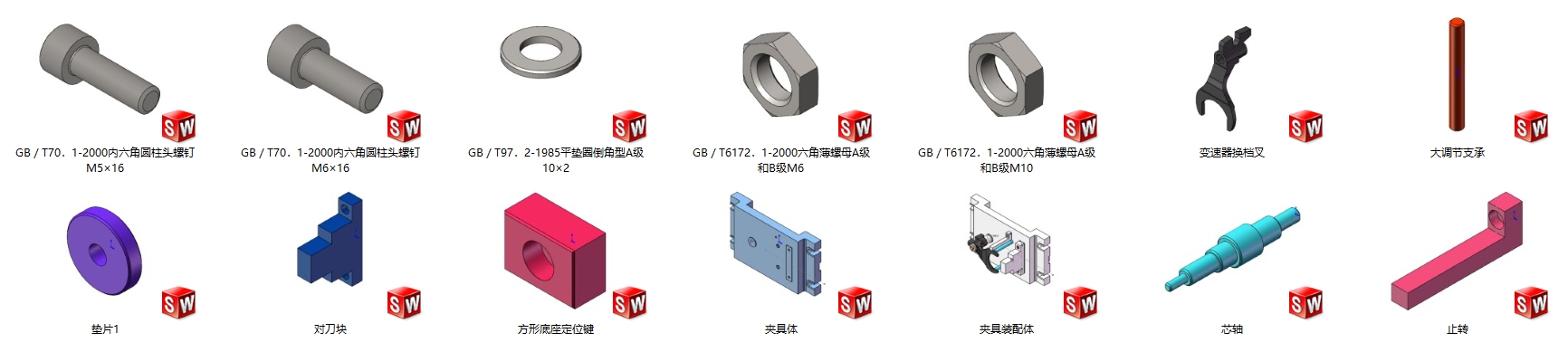

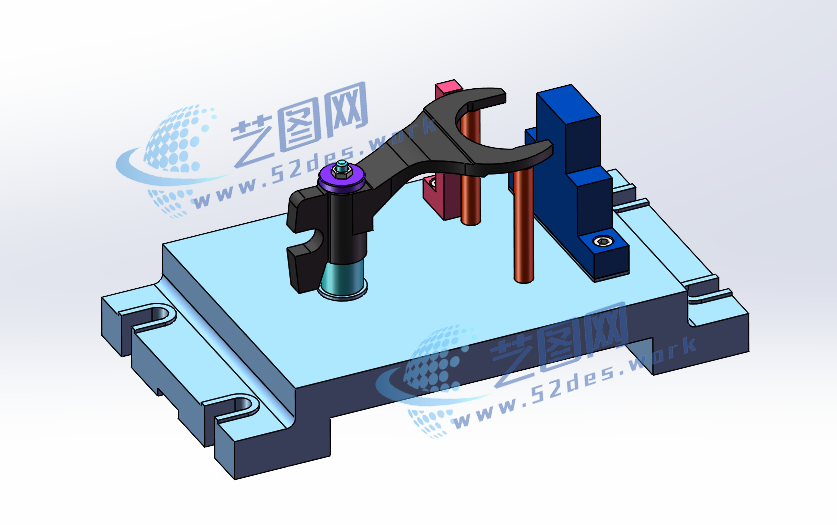

机械夹具solidworks21版本三维装配模型

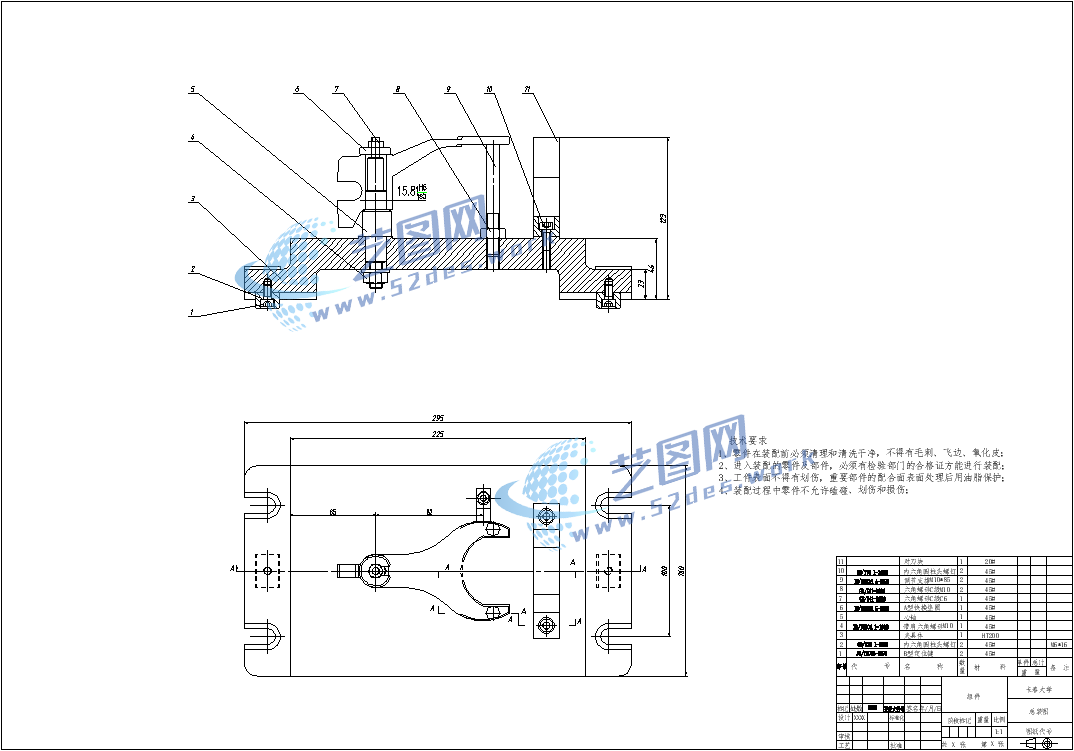

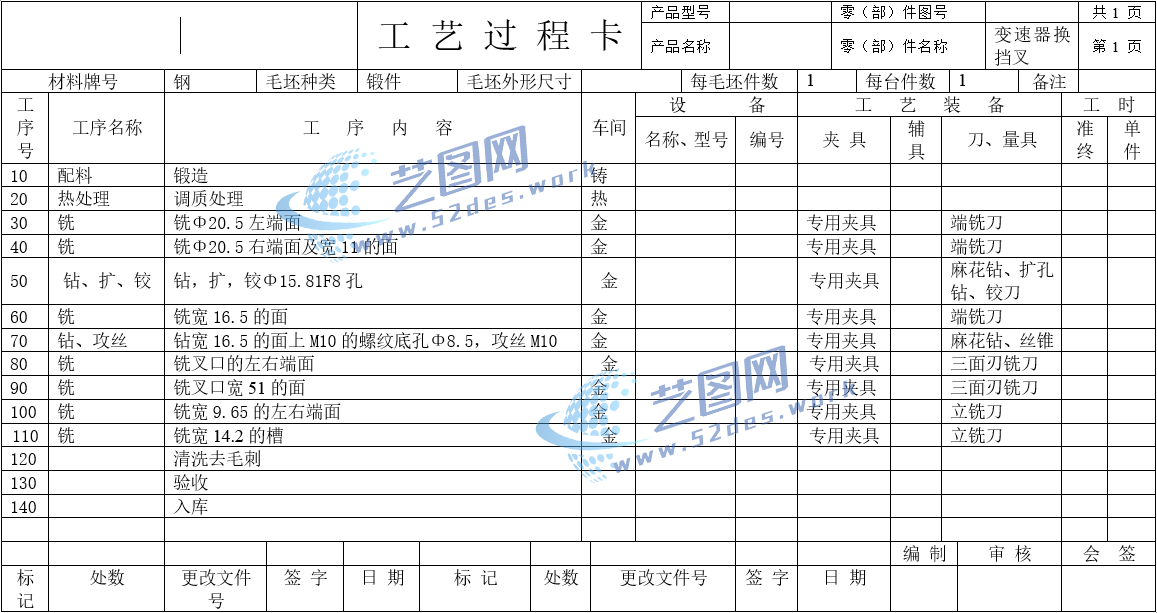

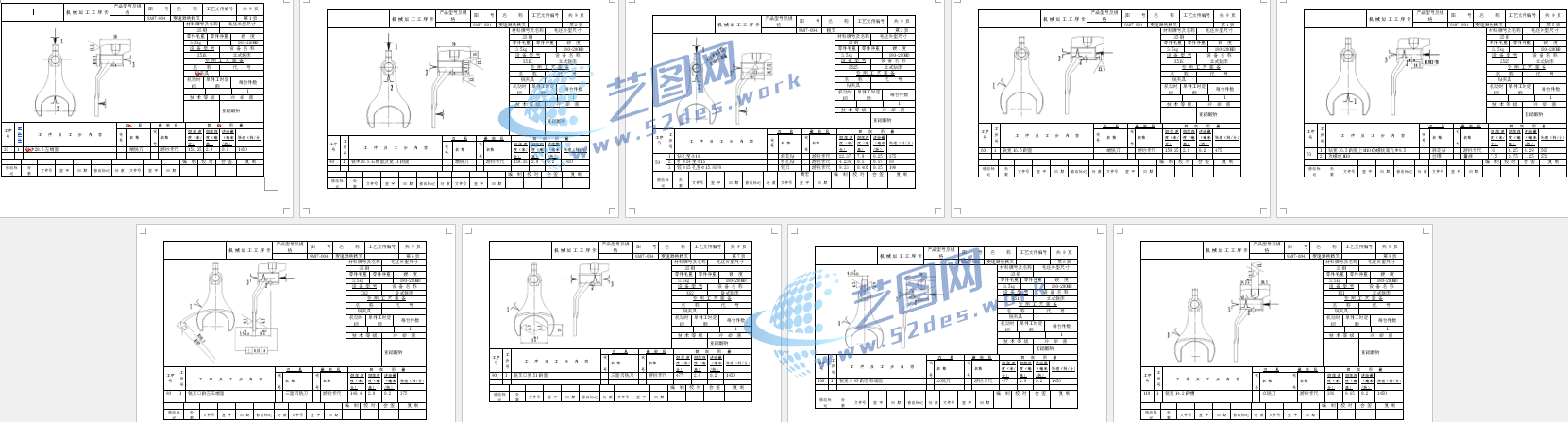

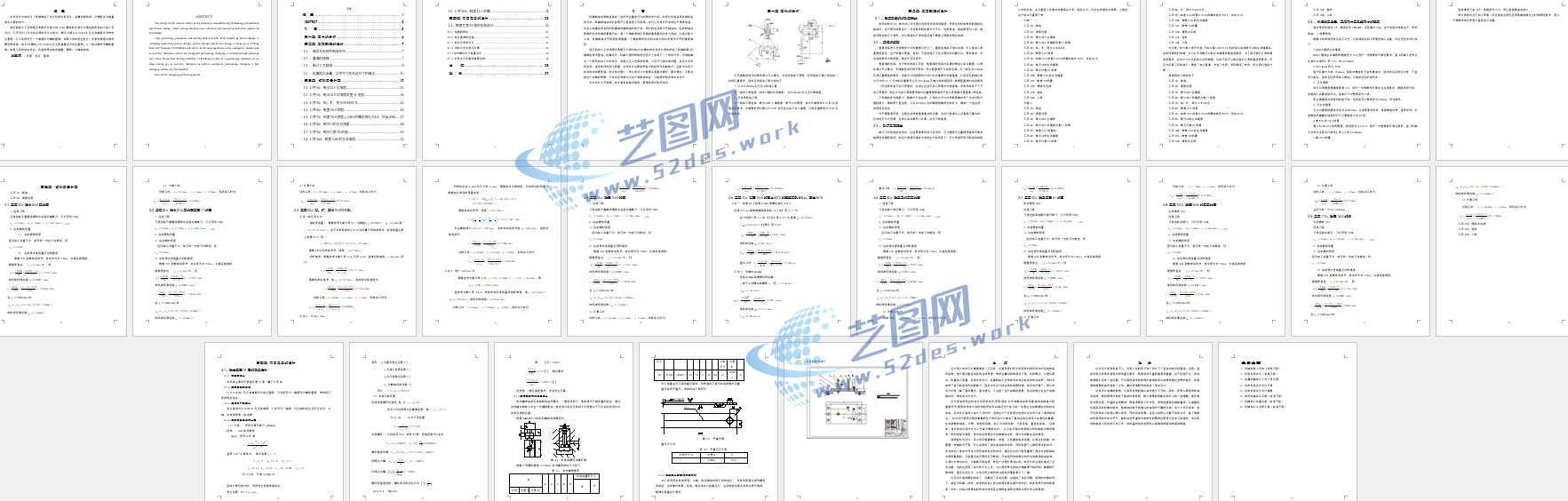

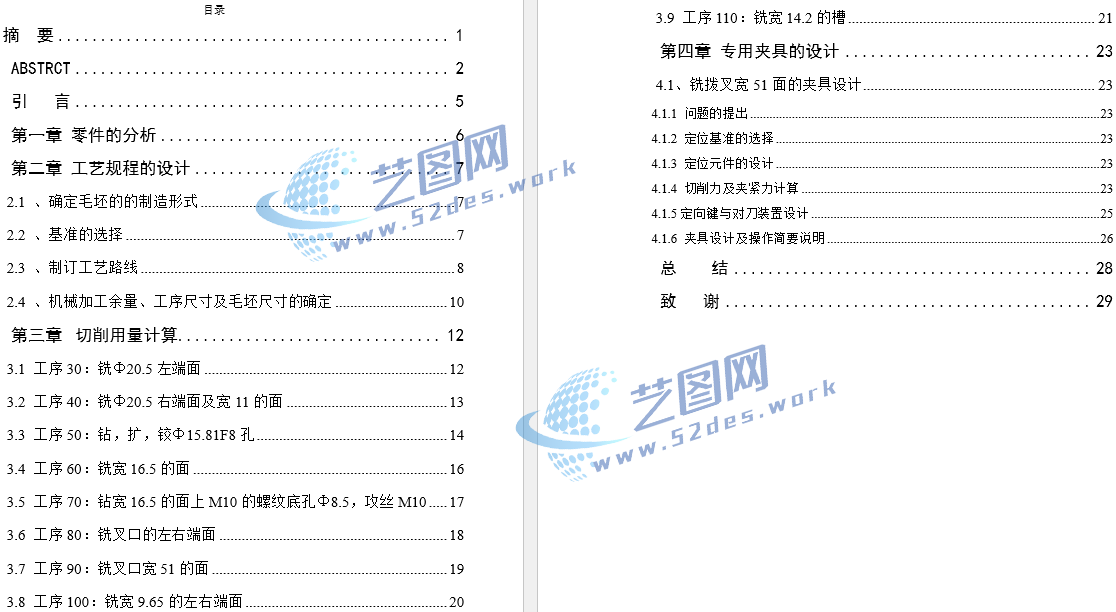

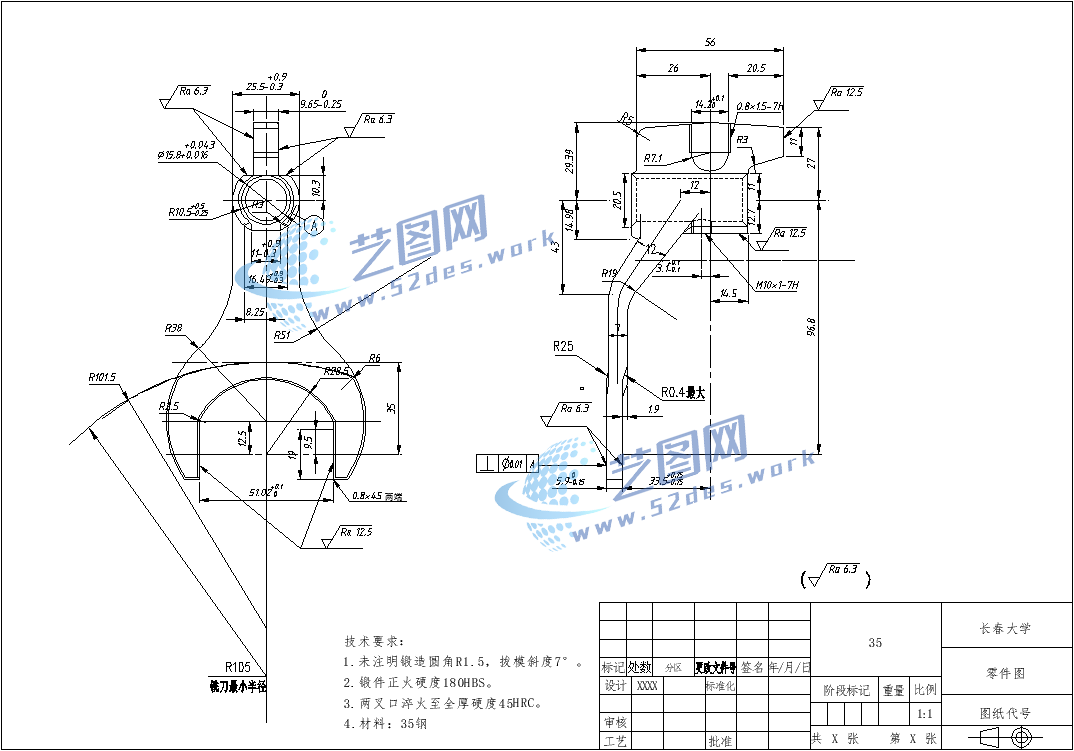

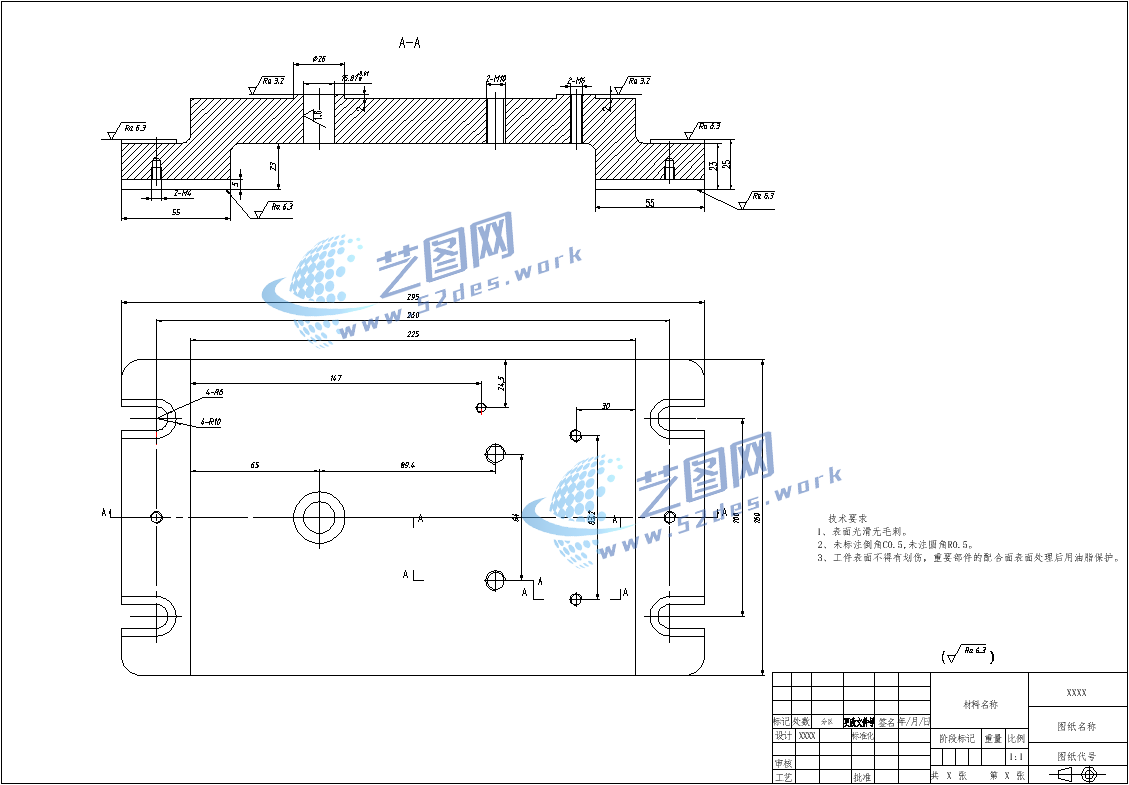

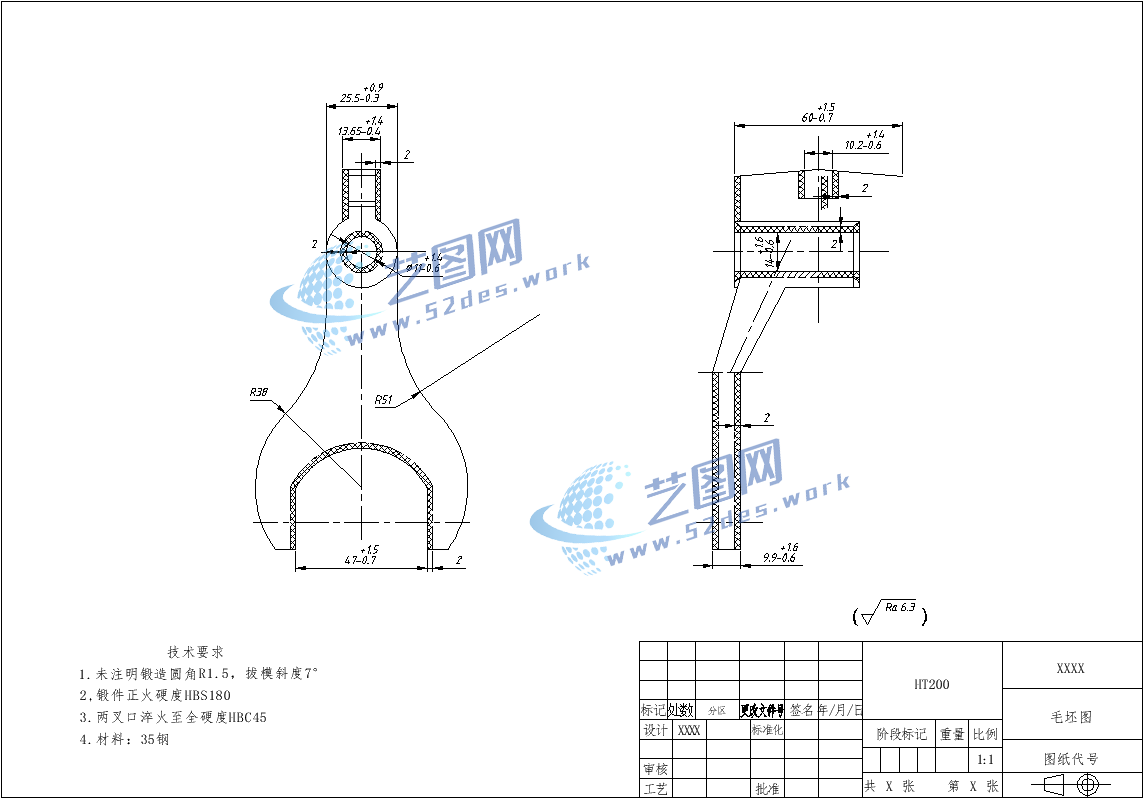

新国标CAD图纸:变速器换挡叉 新国标CAD图纸:机械夹具设计装配图新国标CAD图纸:夹具体 新国标CAD图纸:变速器换挡叉毛坯图 机械加工工艺卡 机械加工工序卡 变速器换挡叉夹具设计说明书目录

变速器换挡叉机械夹具毕业设计、课程设计说明书简述:零件工艺分析、毛坯图设计、工艺规程比较、切削工序计算和夹具定位方案、切削力、夹紧力计算以及误差分析和具体工装结构设计等,最后绘制相关的CAD图纸、三维模型图纸主要包括:变速器换挡叉零件图、毛坯图、夹具体、装配图图纸以及变速器换挡叉机械加工工艺卡、工序卡等。
