缺口法兰盘镗60/30夹具设计含CAD图纸+solidworks21三维模型+说明书｜C22560

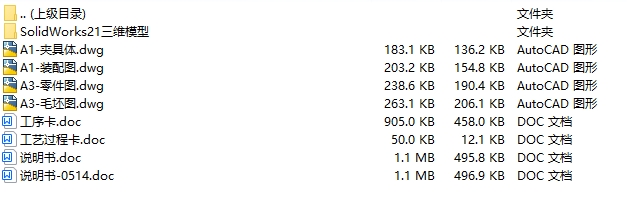

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

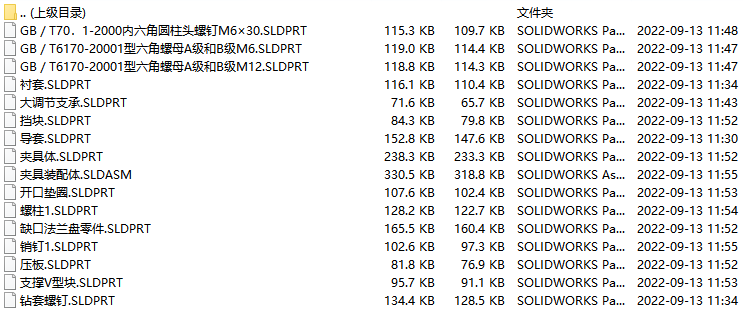

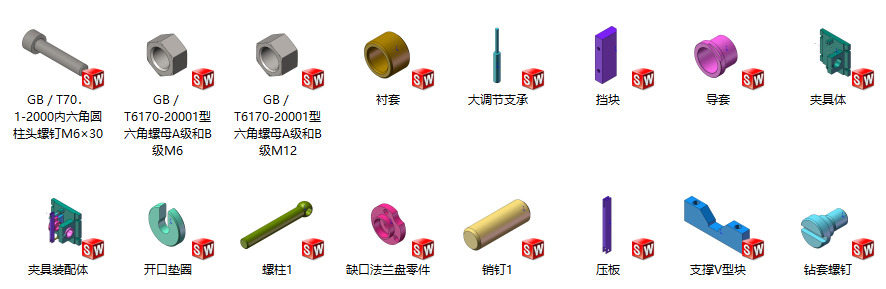

solidworks21版本、三维模型零件预览图

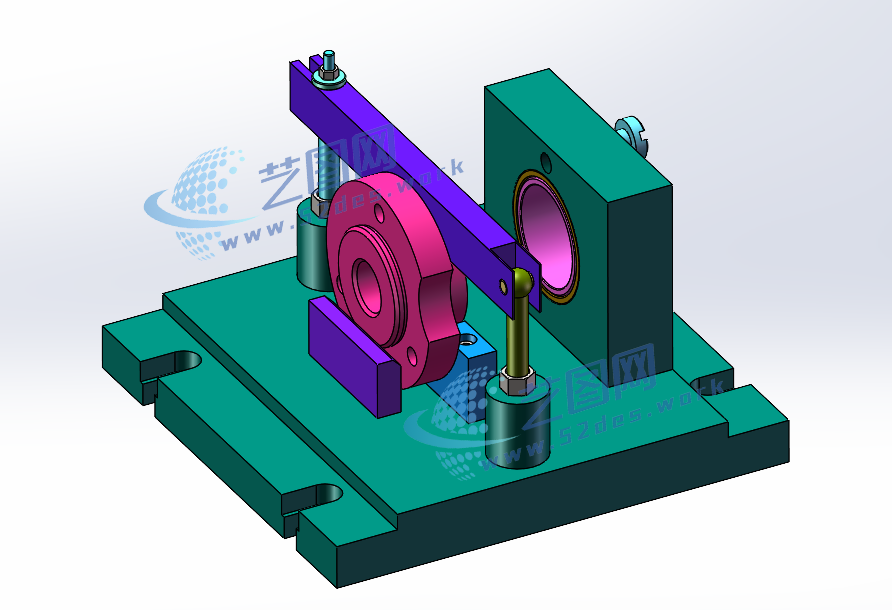

该缺口法兰盘镗60/30孔夹具采用专用定位夹紧结构设计，主要由夹具体、定位支撑机构、压紧机构、镗孔导向装置以及底座组成。夹具根据缺口法兰盘零件的结构特点，采用端面和外圆作为主要定位基准，通过定位块与支撑元件实现工件准确定位，再利用顶部压板机构进行轴向压紧，保证零件在镗削过程中保持稳定。 机械夹具soldworks21版本三维装配模型

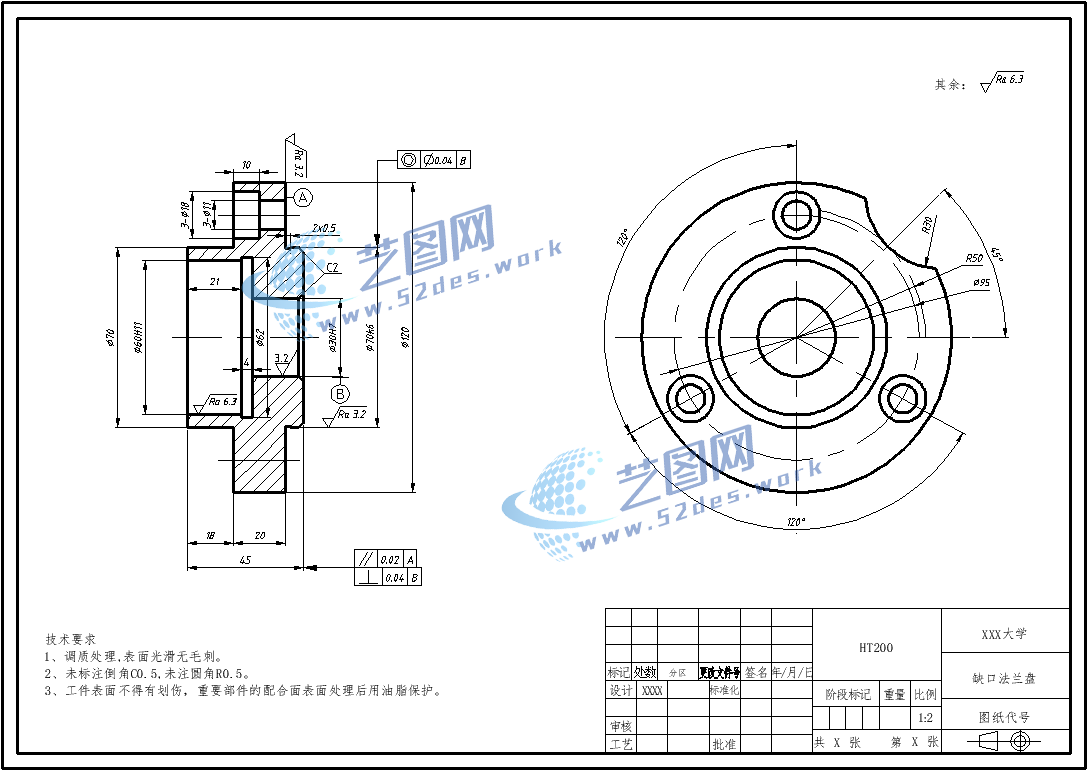

新国标CAD图纸：缺口法兰盘

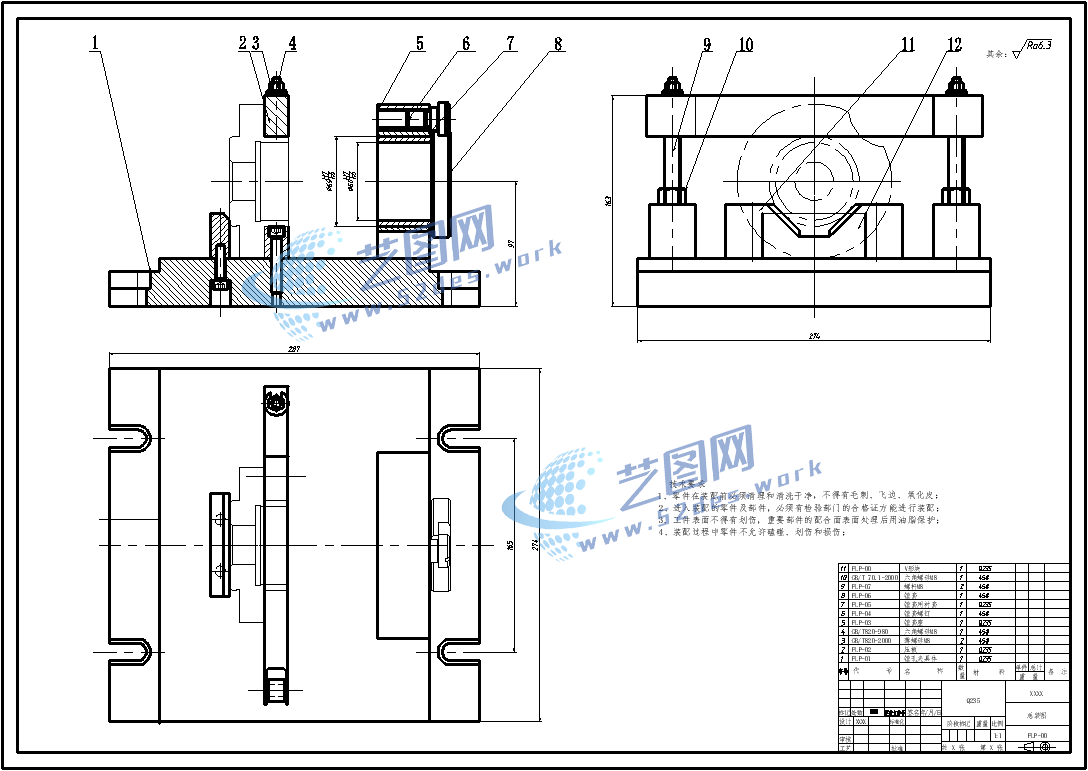

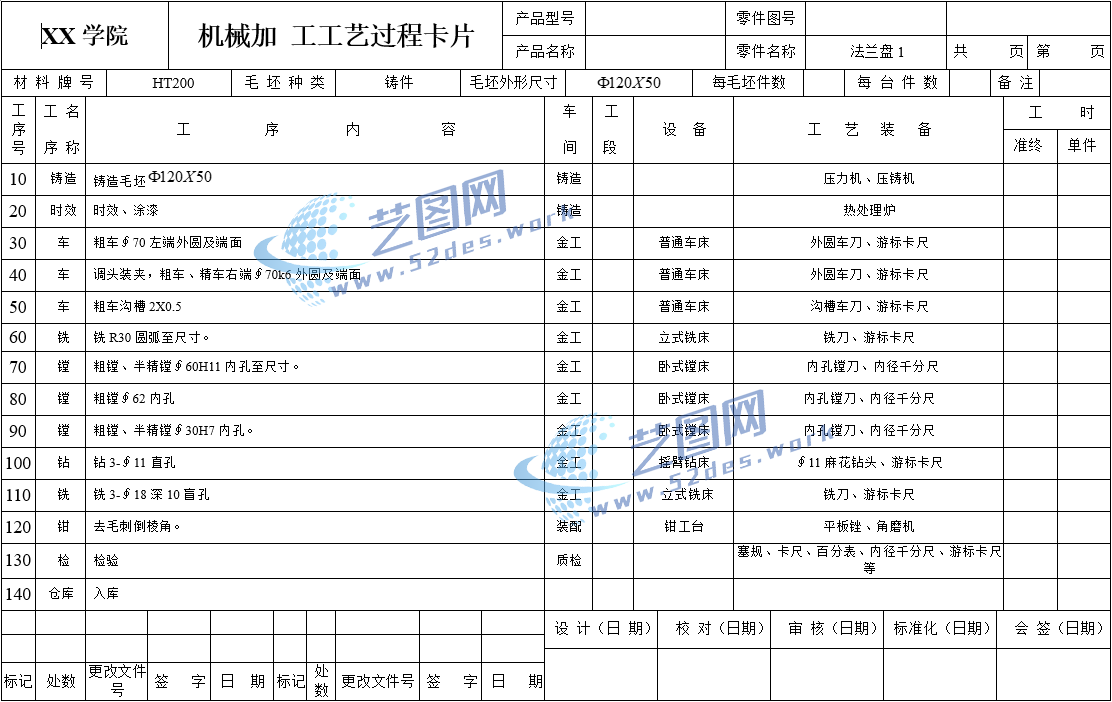

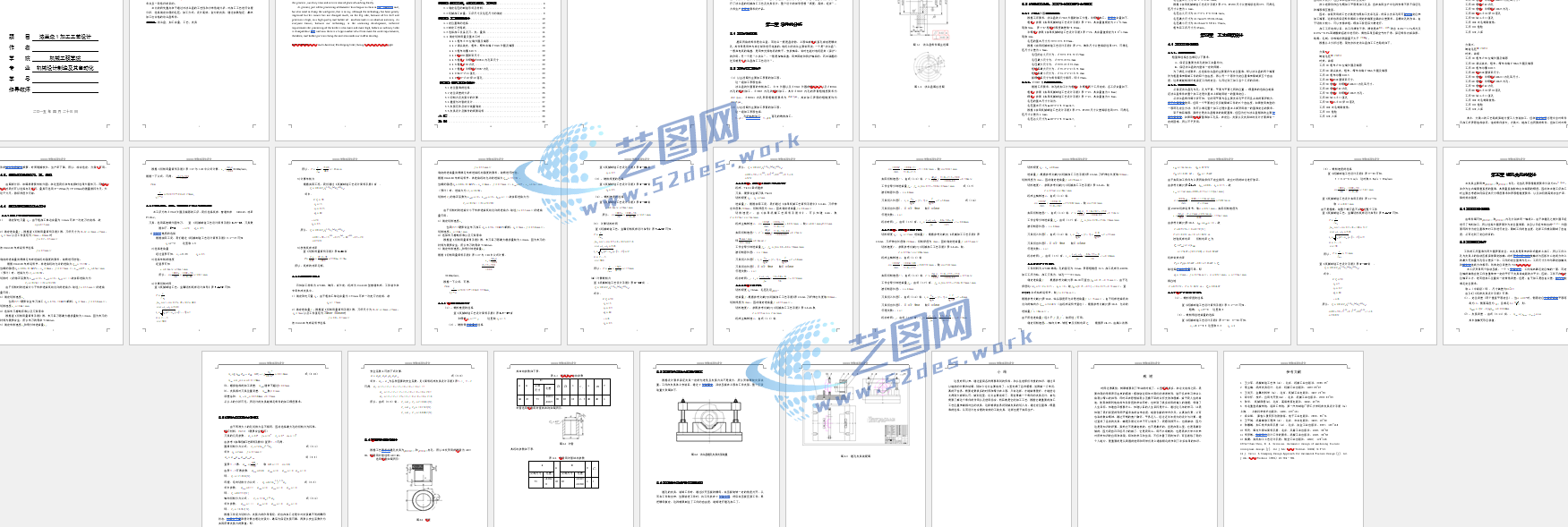

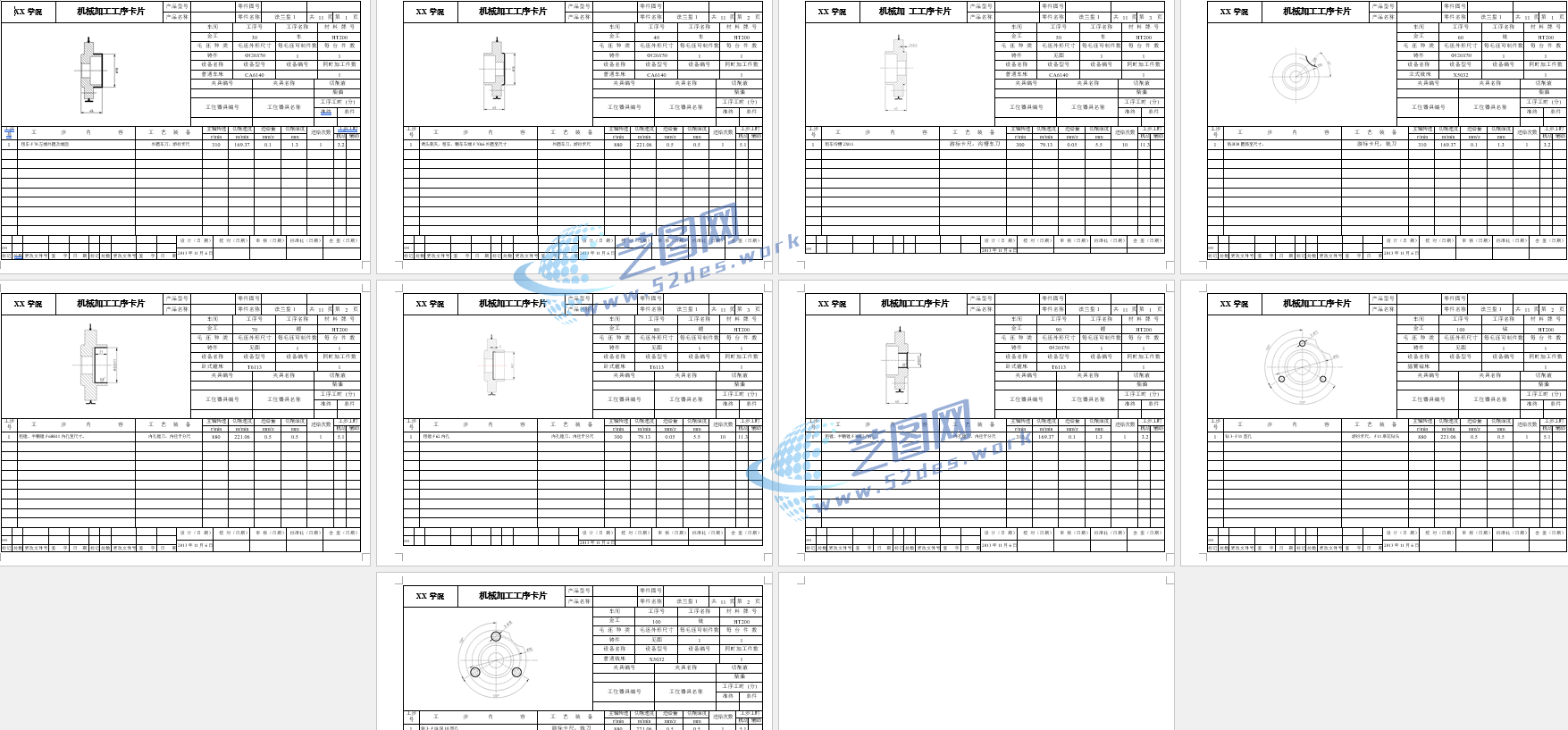

新国标CAD图纸：机械夹具设计装配图新国标CAD图纸：缺口法兰盘毛坯图 机械加工工艺卡 机械加工工序卡 缺口法兰盘夹具设计说明书目录

该夹具针对缺口法兰盘大、小孔镗削工序进行专用化设计，通过合理布置定位点与夹紧点，实现工件六自由度限制，避免加工过程中发生偏移。整体采用高刚度底座结构，提高夹具抗振性能，保证镗削加工的稳定性；镗孔导向机构能够有效提升孔径精度、同轴度及表面质量。该结构具有定位可靠、夹紧稳定、操作便捷等特点，适用于法兰盘类零件批量镗孔加工，可满足机械制造领域高效率、高精度专用工装需求。
