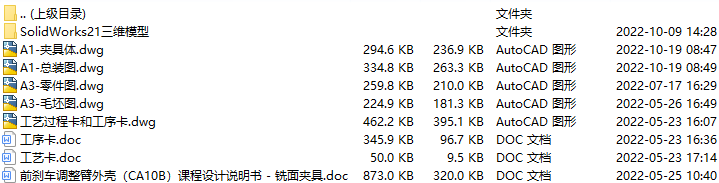

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

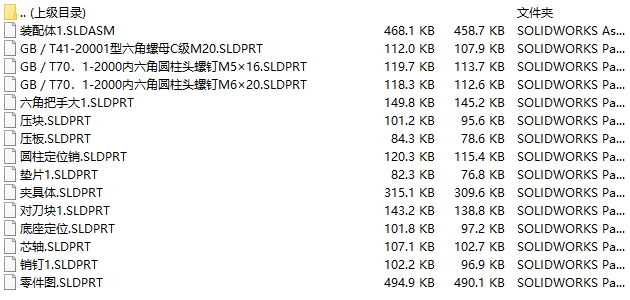

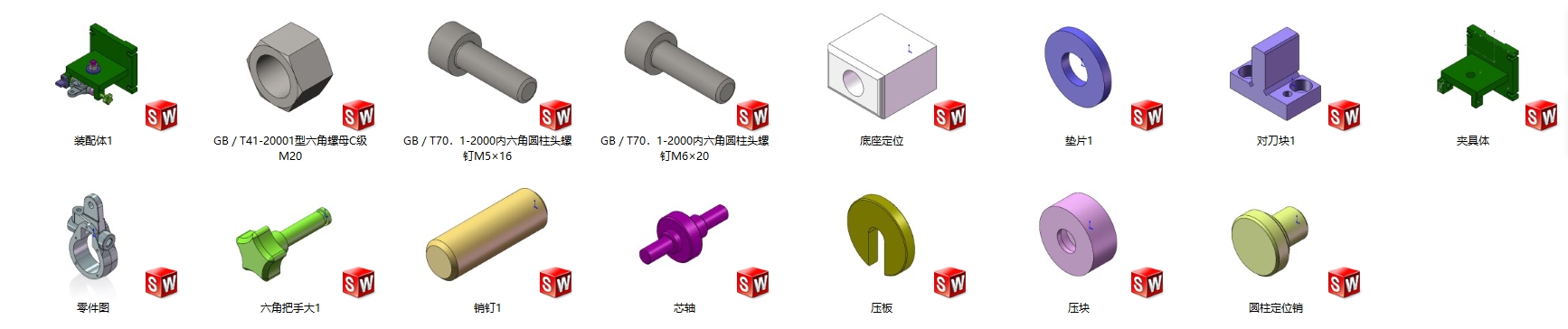

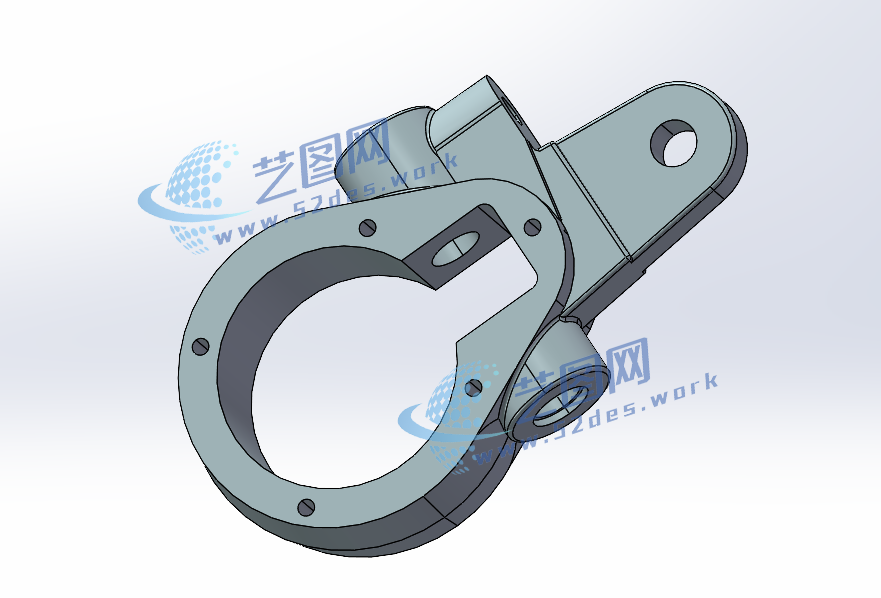

solidworks21版本、三维模型零件预览图

前刹车调整臂铣两侧面夹具主要由定位芯轴、支撑定位机构、螺旋夹紧机构、侧向压紧机构和夹具体组成。夹具采用工件中心孔与端面组合定位方式，通过定位芯轴限制工件径向自由度，配合支撑面实现轴向定位，保证调整臂加工基准稳定。采用螺旋夹紧机构和侧向压紧结构对工件施加夹紧力，使零件可靠贴合定位元件，防止铣削过程中产生振动和位移。该夹具可同时保证两侧面的加工尺寸及相对位置精度，适用于汽车制动调整臂批量铣削加工。

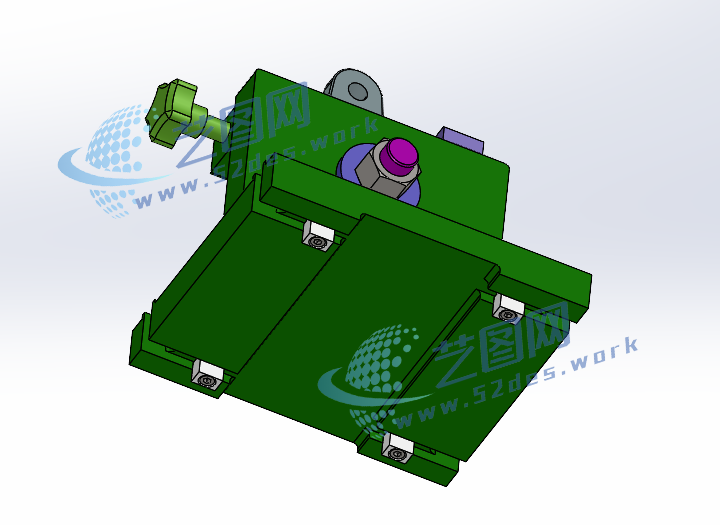

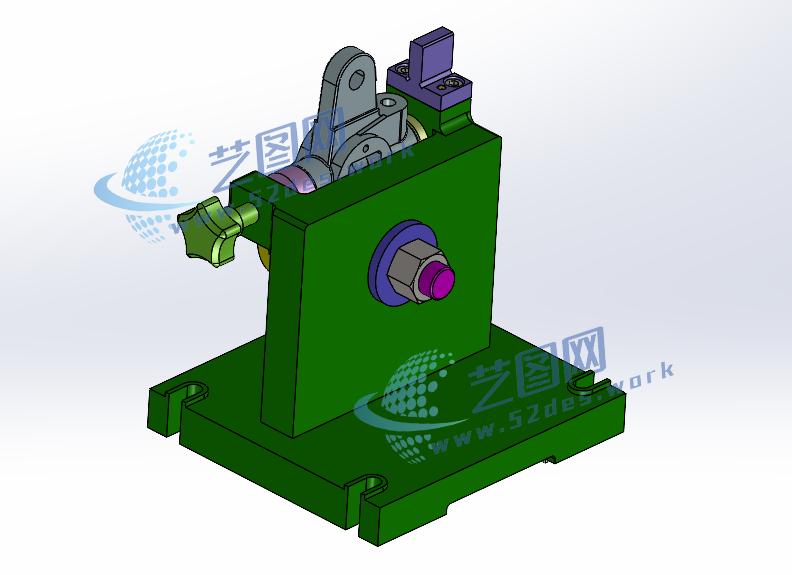

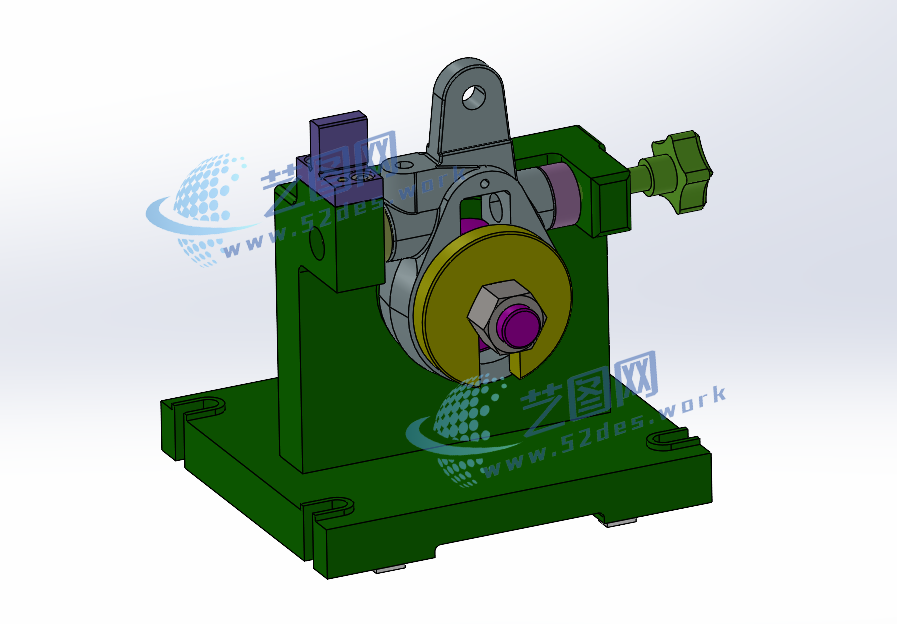

机械夹具solidworks21版本三维装配模型

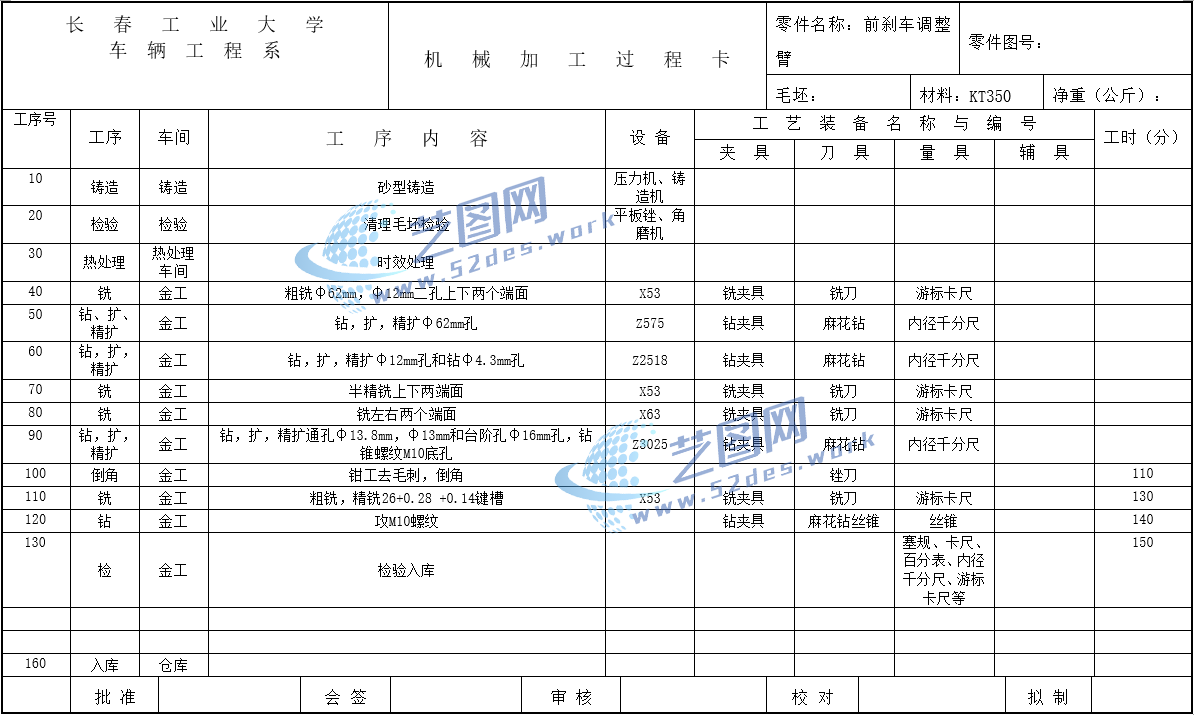

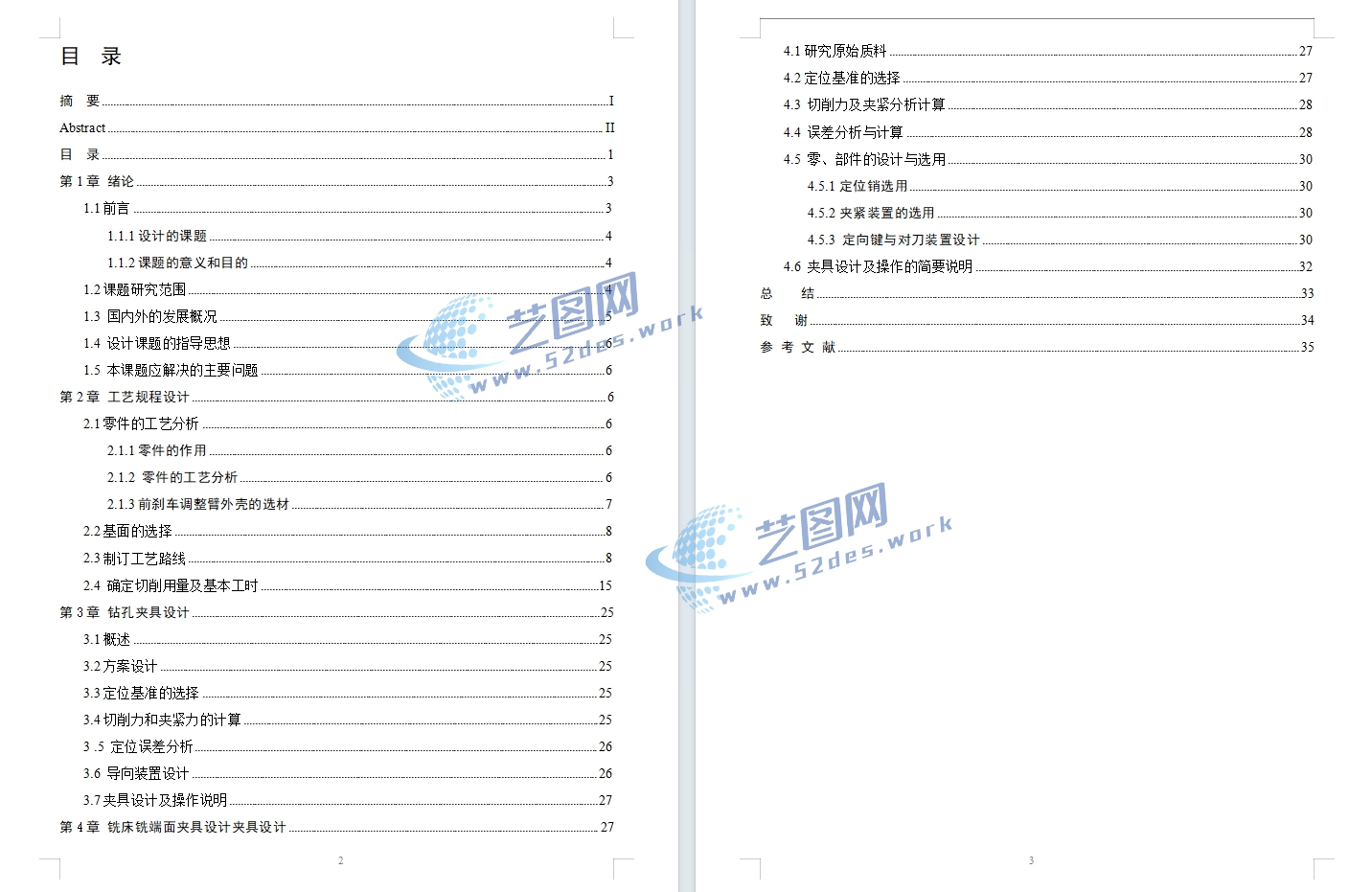

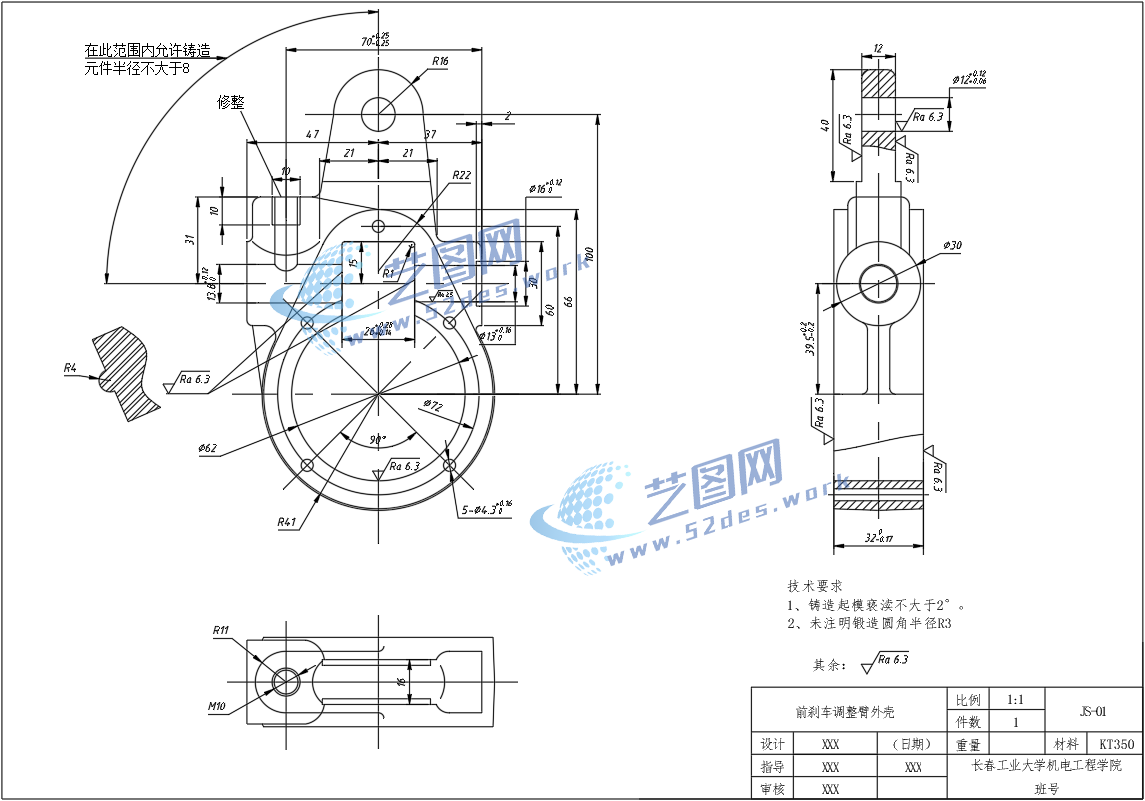

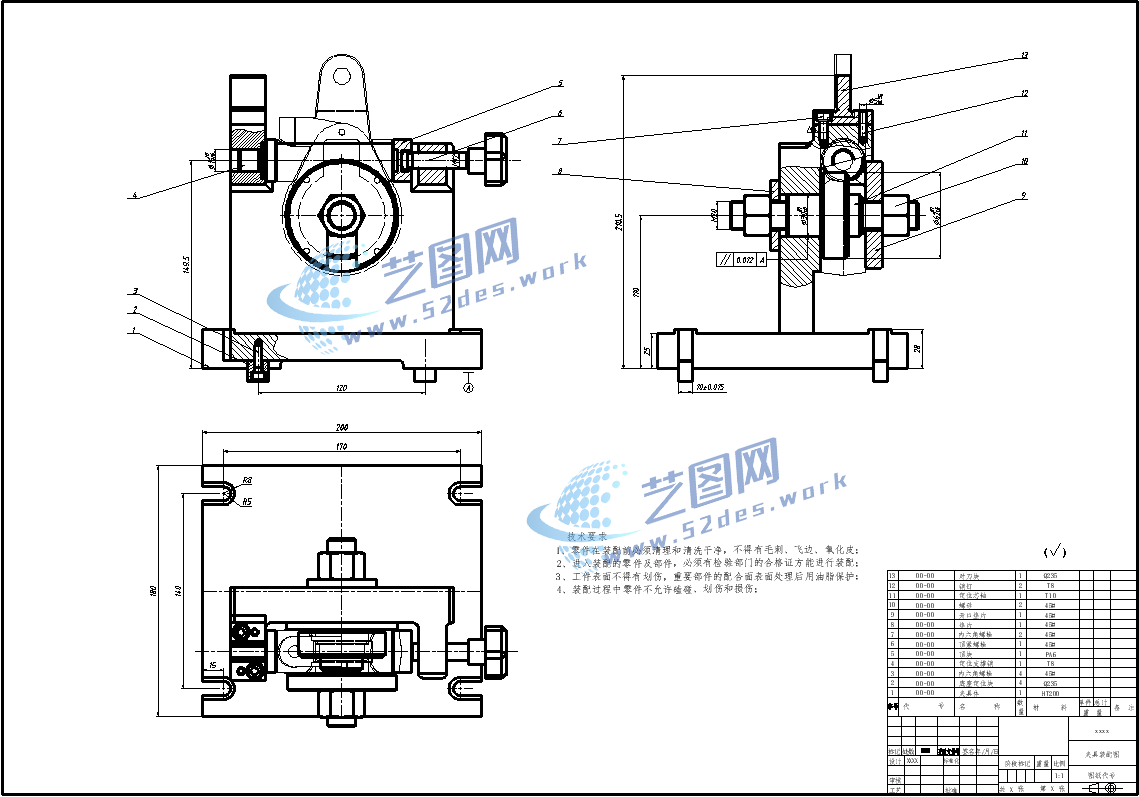

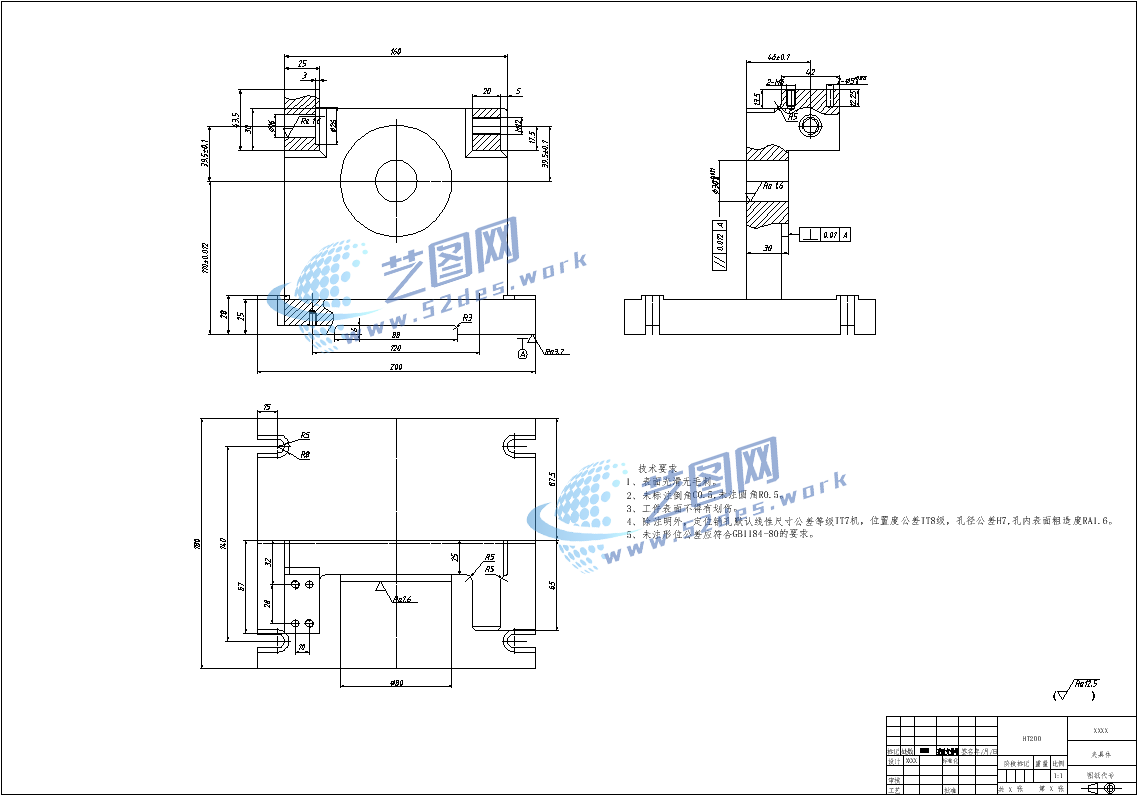

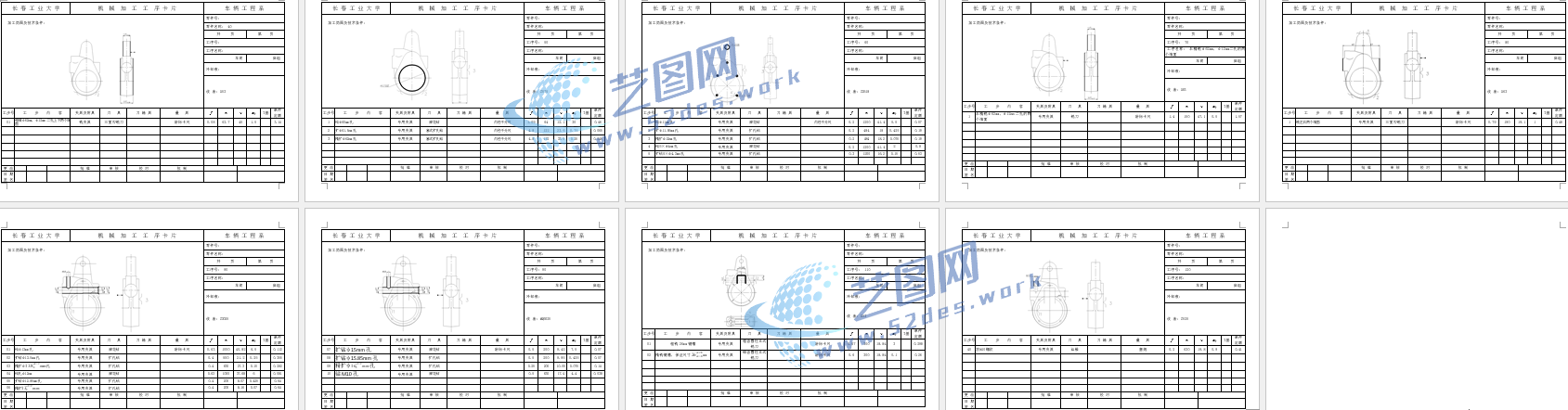

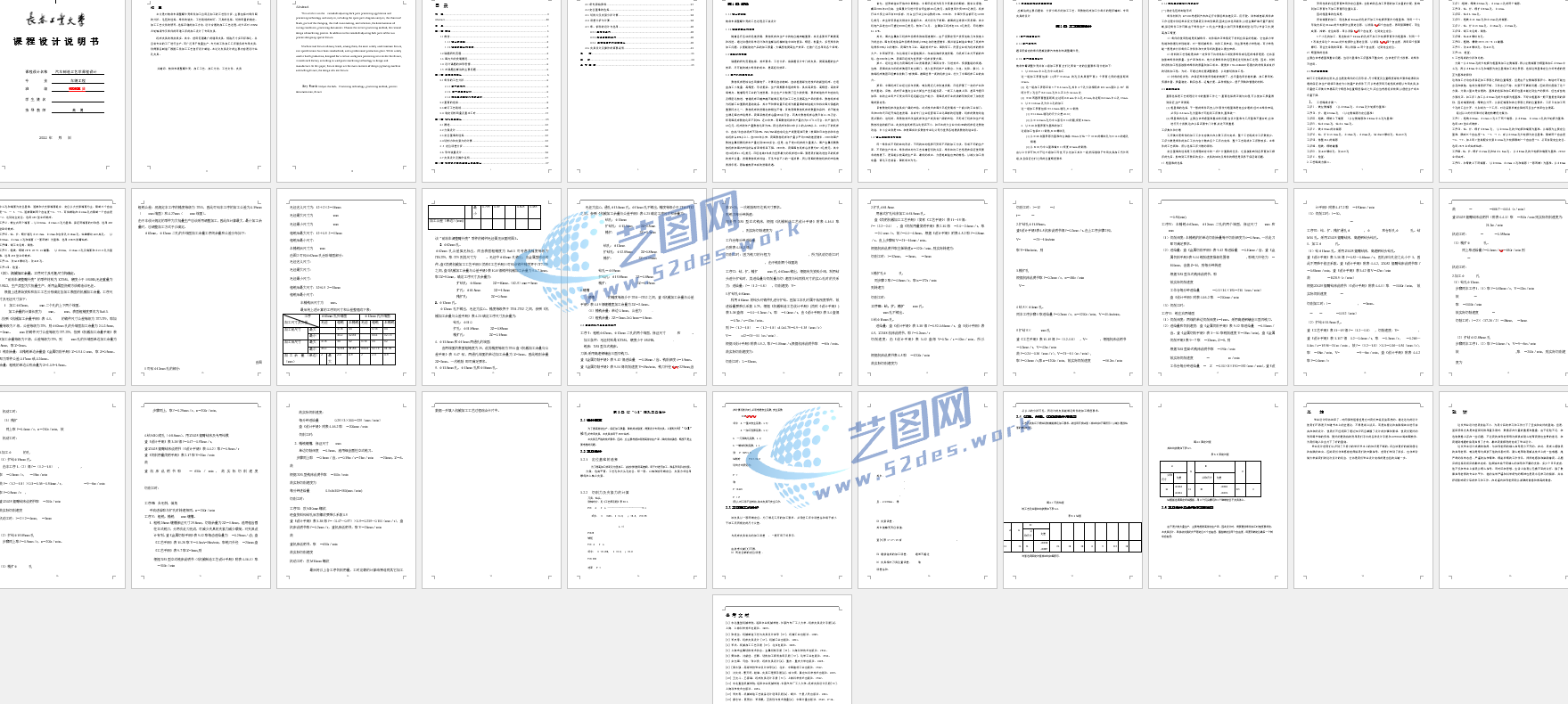

新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：夹具体 新国标CAD图纸：前刹车调整臂 机械加工工艺卡 机械加工工序卡I轴夹具设计说明书目录
