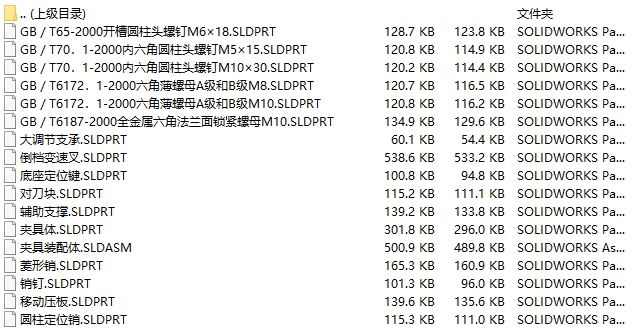

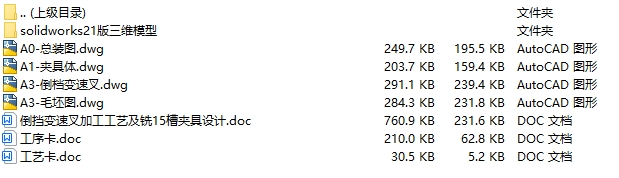

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

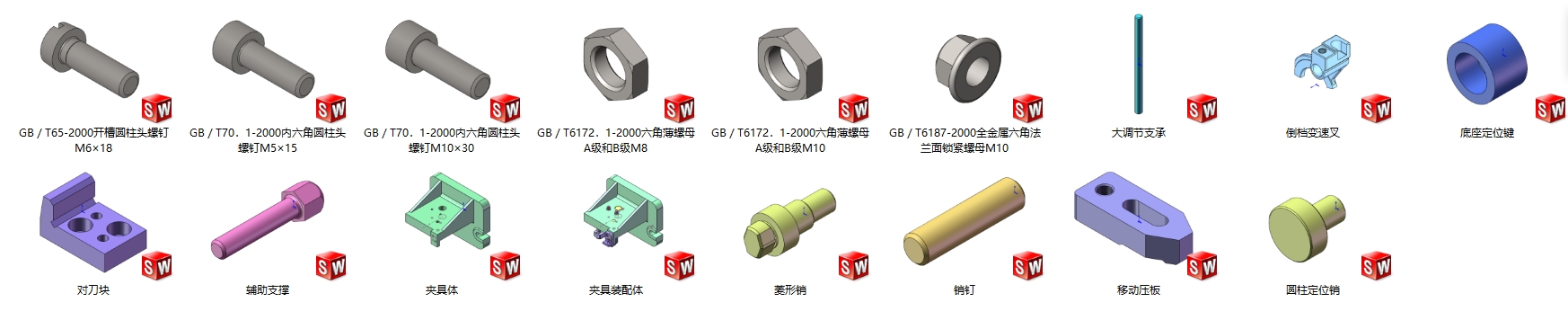

solidworks21版本、三维模型零件预览图

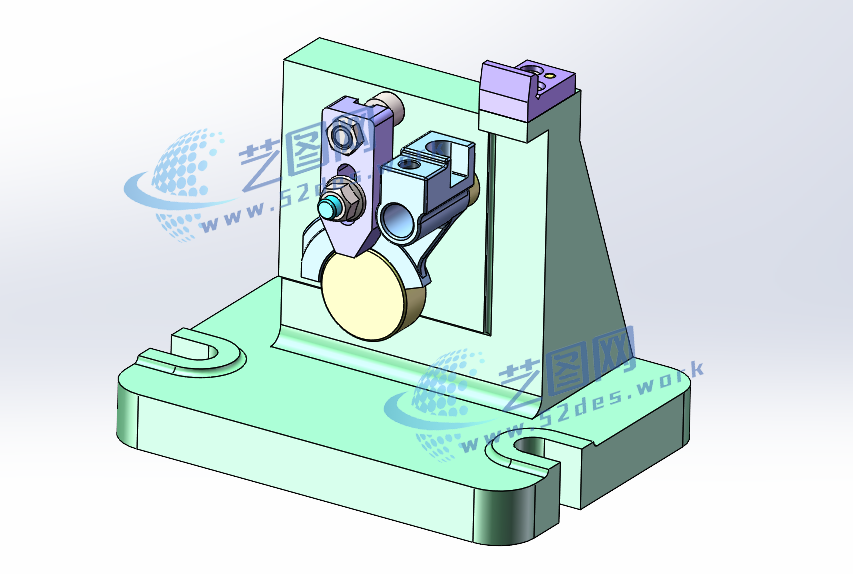

机械夹具solidworks21版本三维装配模型
该倒挡变速叉铣R7.5槽夹具主要用于变速叉类零件槽加工工序，采用“一面两销”定位方式，结合移动压板夹紧机构和90°对刀槽实现工件的精准定位与快速加工

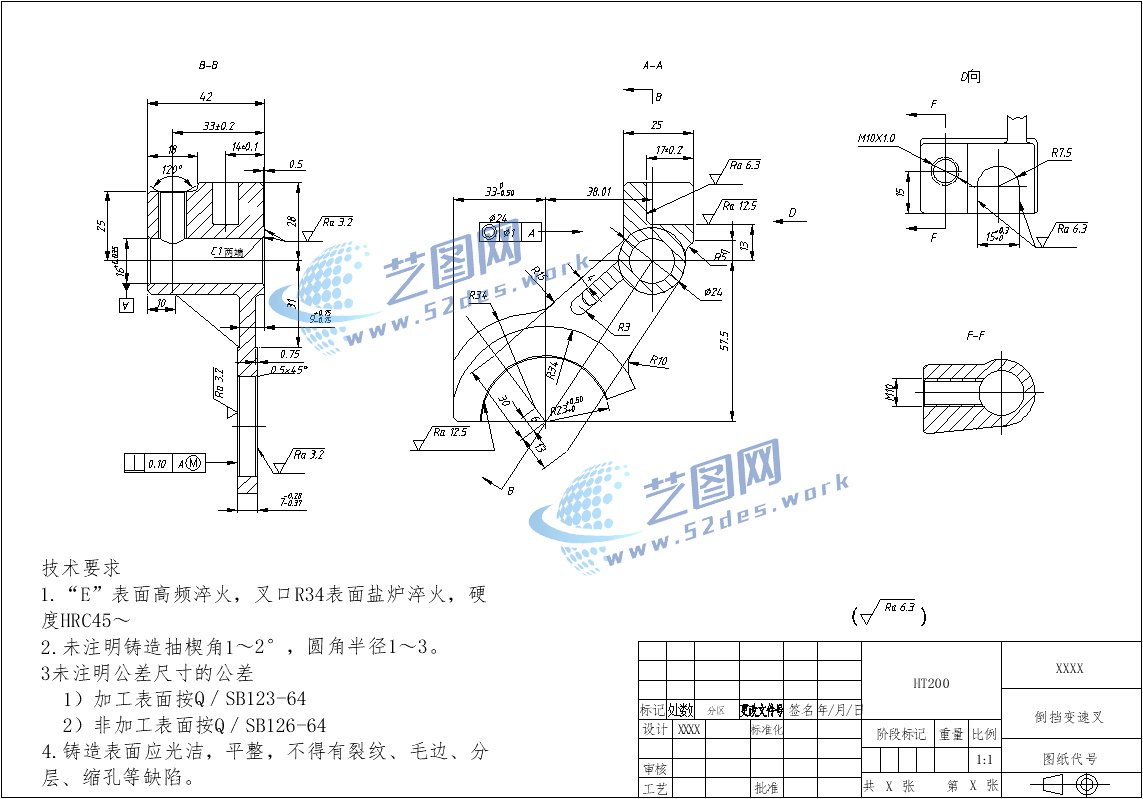

新国标CAD图纸：倒挡变速叉零件图

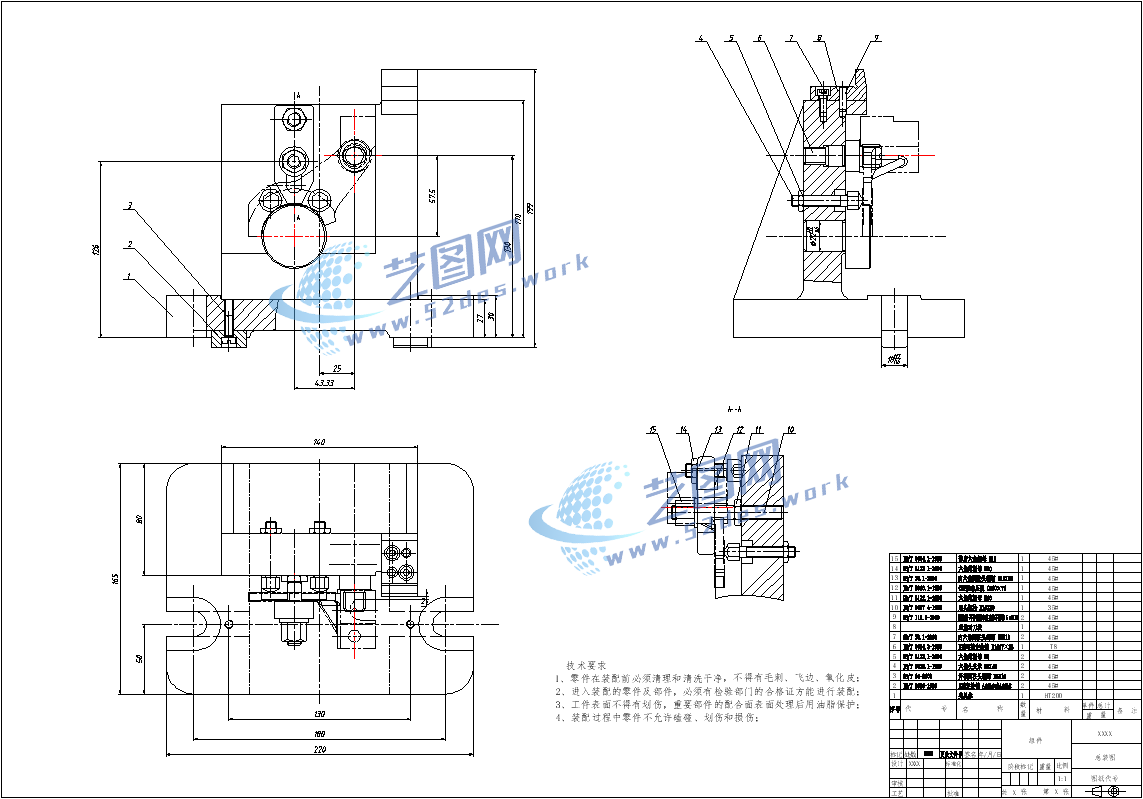

新国标CAD图纸：机械夹具设计装配图

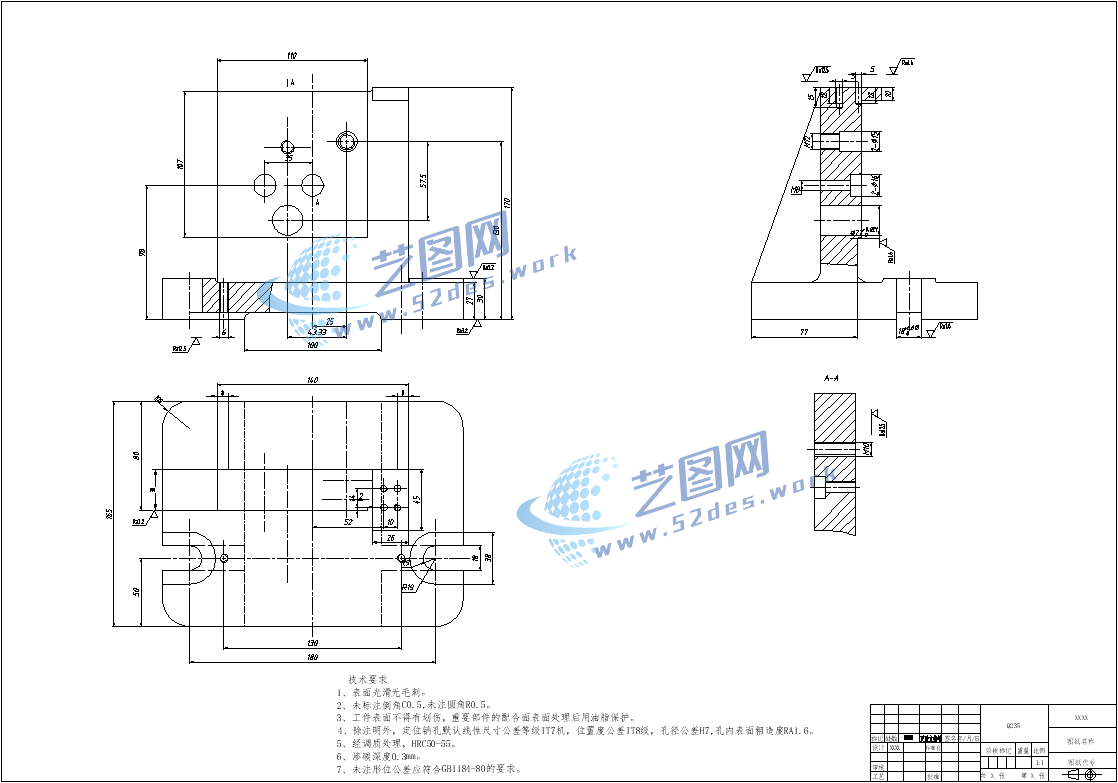

新国标CAD图纸：夹具体

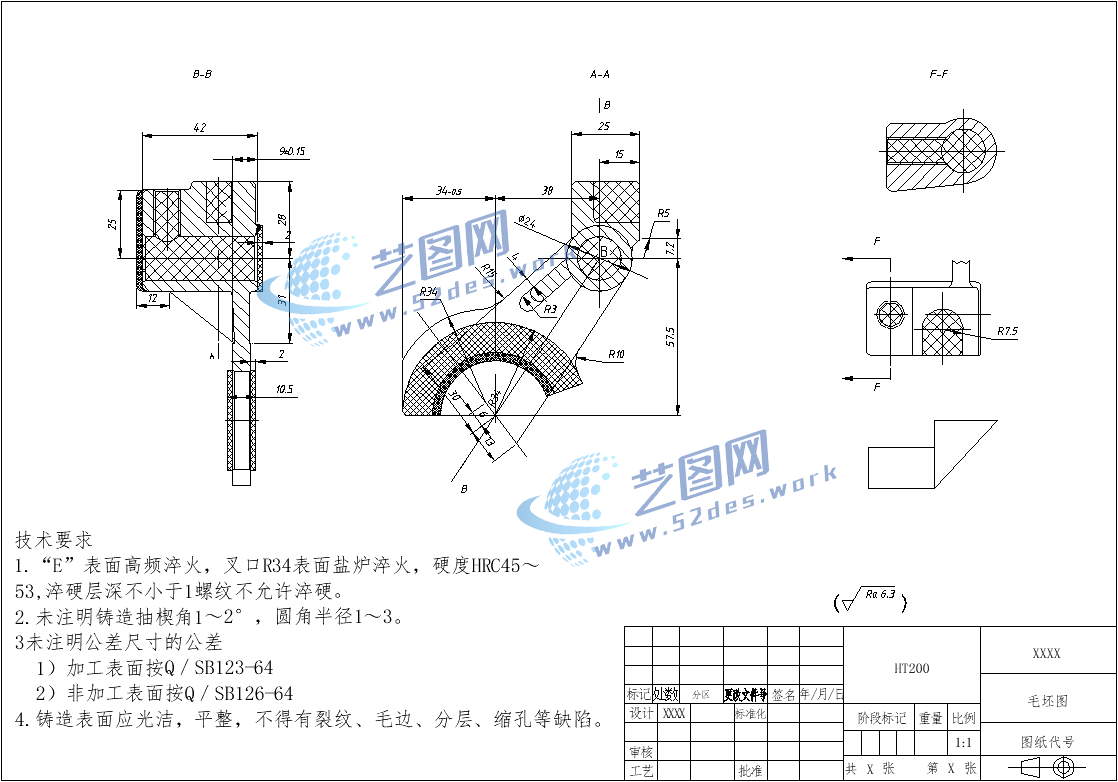

新国标CAD图纸：倒挡变速叉毛坯图

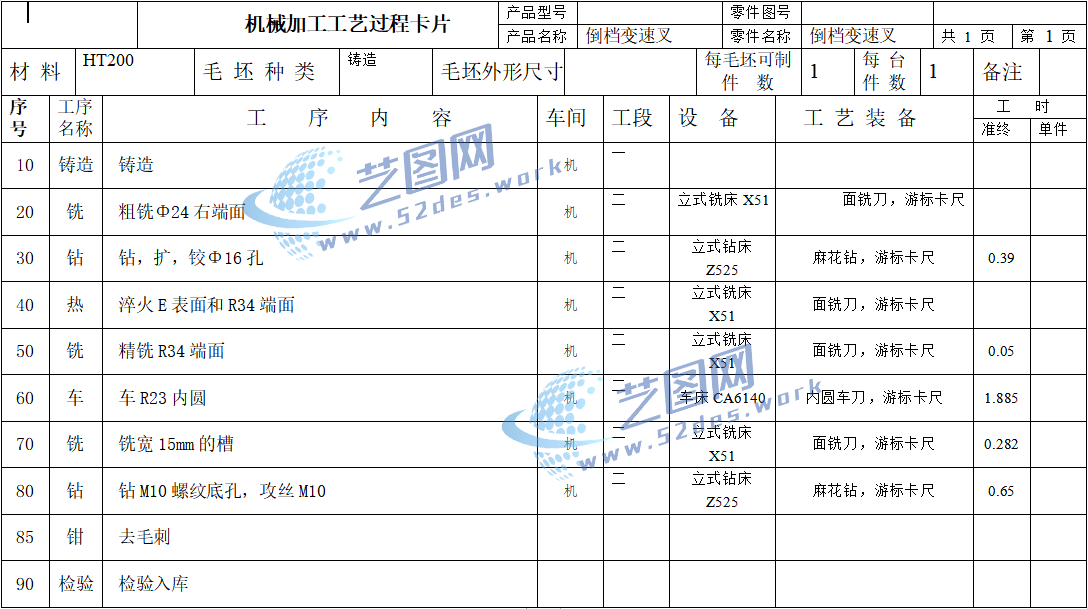

机械加工工艺卡

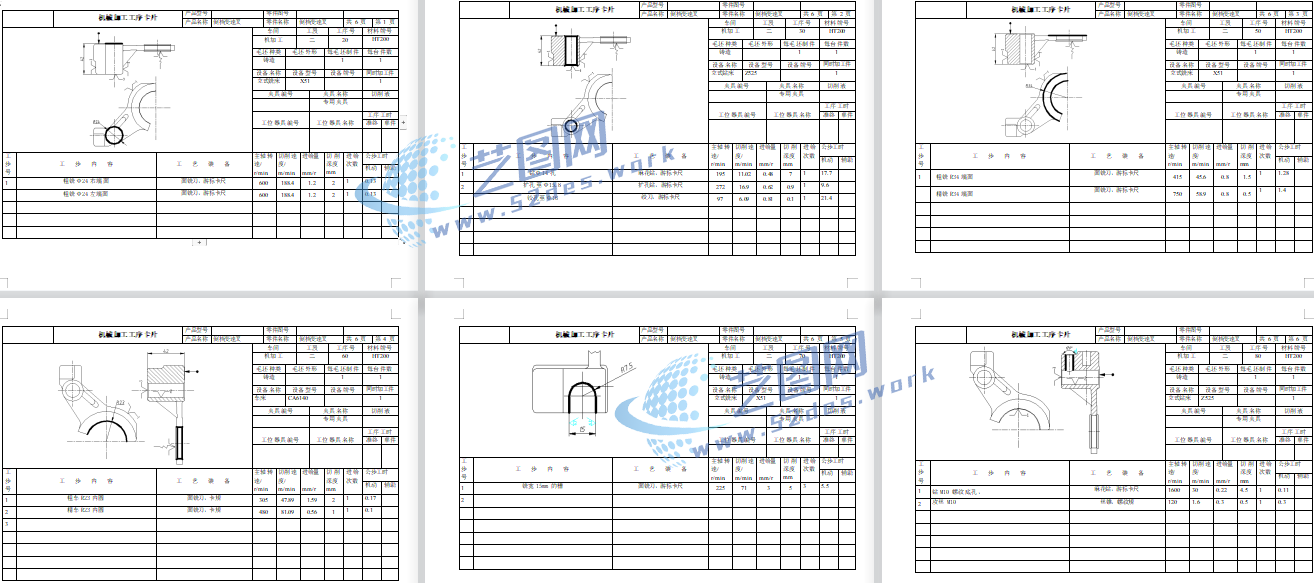

机械加工工序卡

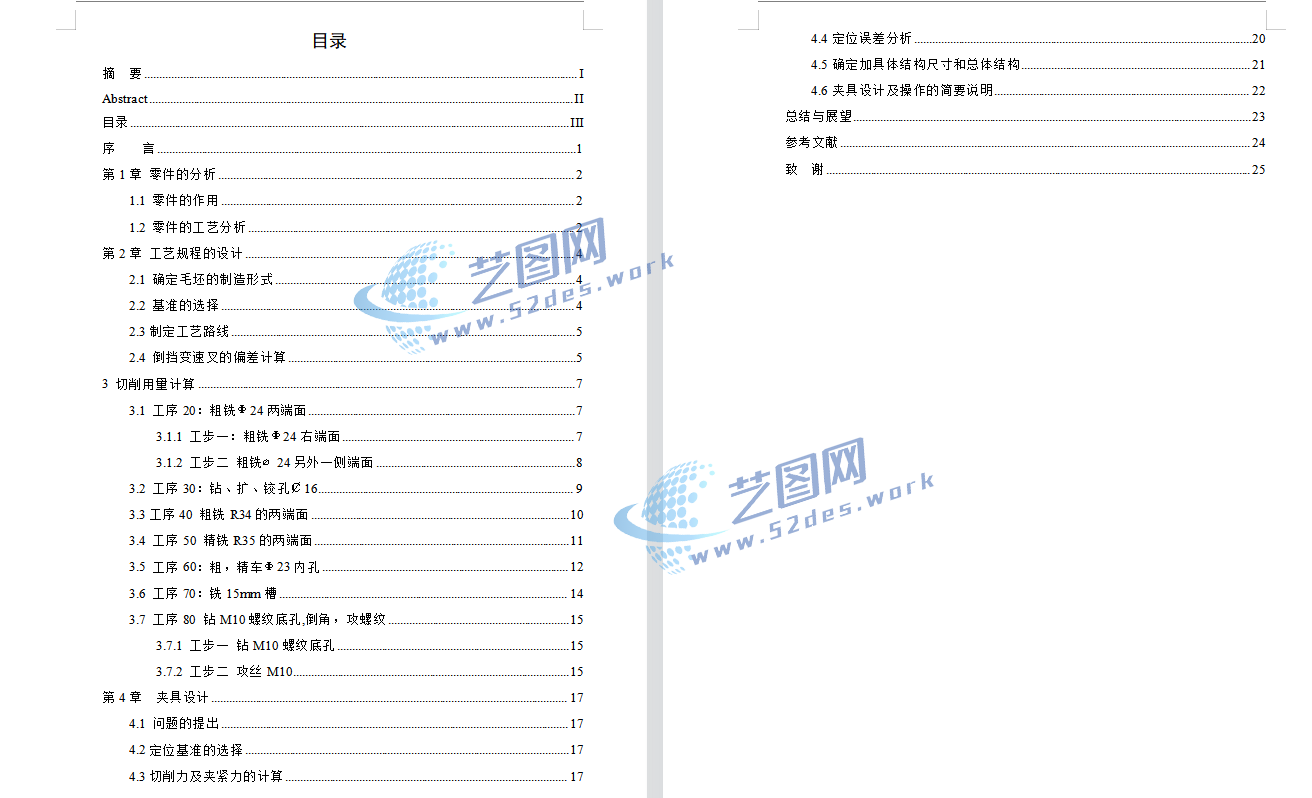

倒挡变速叉夹具设计说明书目录
夹紧机构采用移动压板结构，通过螺杆调节压板位置，对变速叉进行快速压紧，使工件紧密贴合定位元件，增强铣削过程中的抗振能力。夹具设置90°对刀槽作为刀具调整基准，通过对刀槽确定铣刀安装位置和加工方向，使R7.5槽加工能够快速找正，提高加工效率和槽形尺寸精度。整体夹具结构紧凑，定位准确，适用于倒挡变速叉零件批量铣槽加工。
