环筒套筒注塑模具设计含说明书CAD图纸C22651

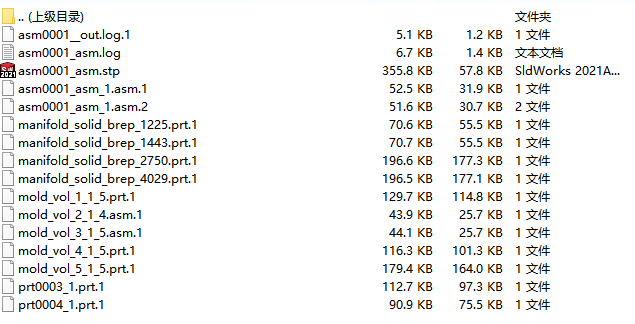

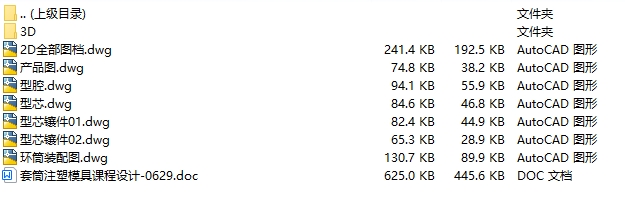

文件内容：UG三维模型、CAD图纸、设计说明书

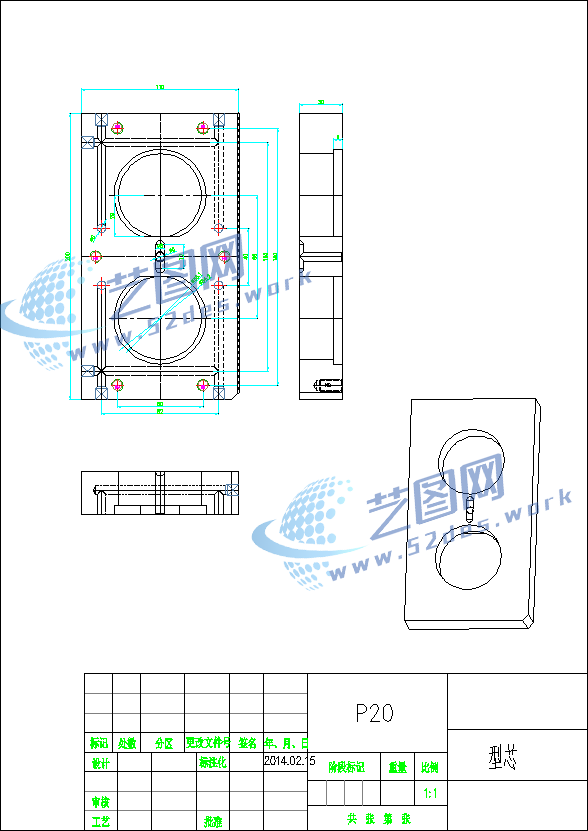

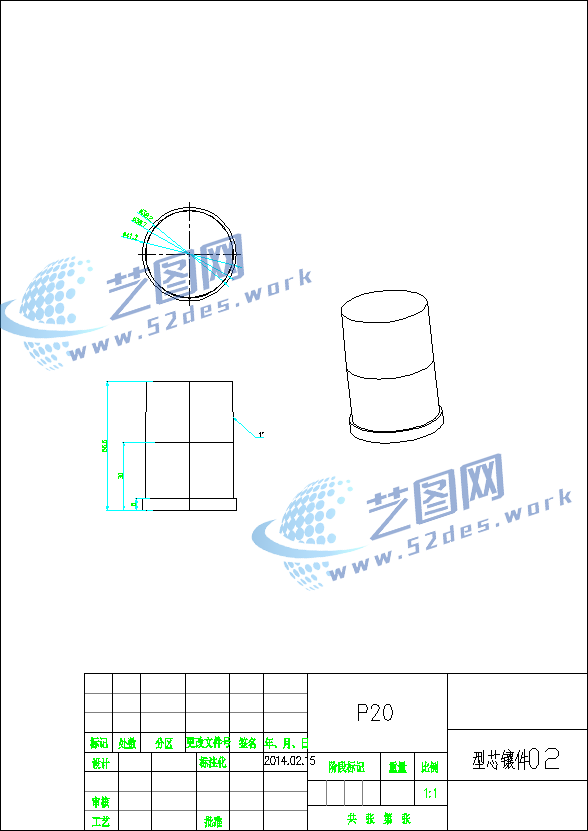

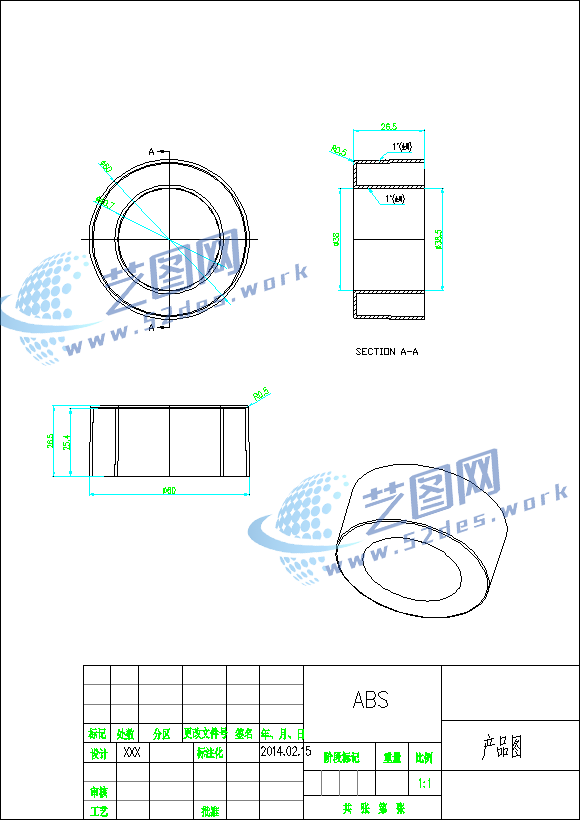

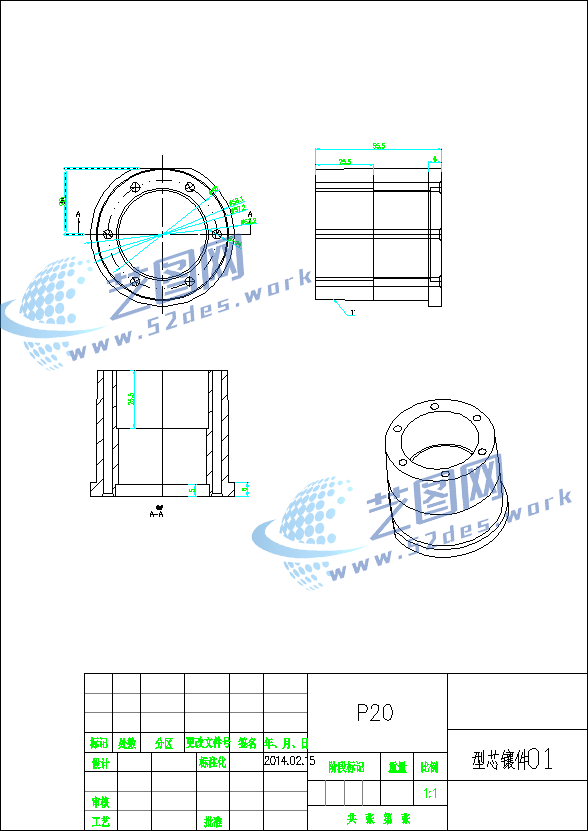

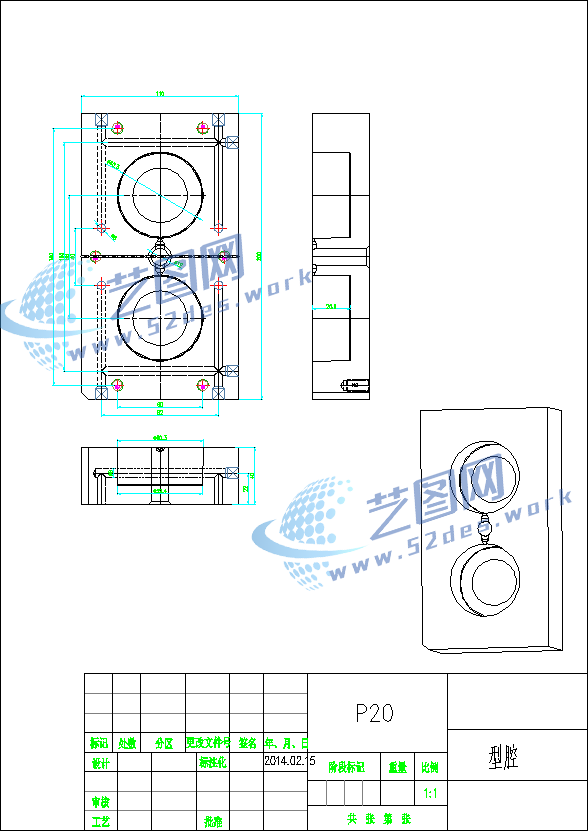

环筒套筒注塑CAD图纸

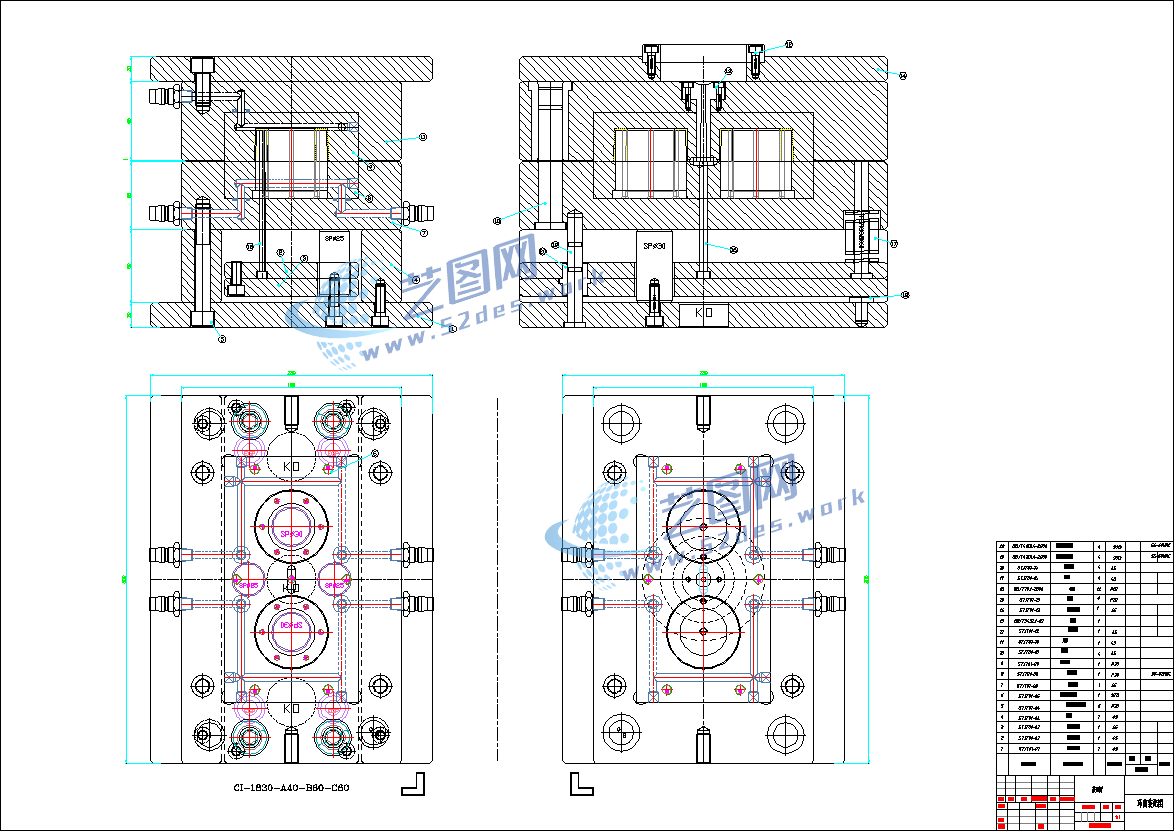

环筒套筒注塑模具属于典型的圆筒类塑料零件成型模具，主要由定模座板、动模座板、型腔板、型芯、导向机构、浇注系统、冷却系统以及顶出机构等组成。模具采用型芯与型腔配合形成环筒套筒内部及外部轮廓，通过注塑机将熔融塑料注入模腔，在保压、冷却后获得尺寸稳定的套筒类零件。针对环形结构特点，模具采用中心型芯定位方式，保证内孔圆度及壁厚均匀性。

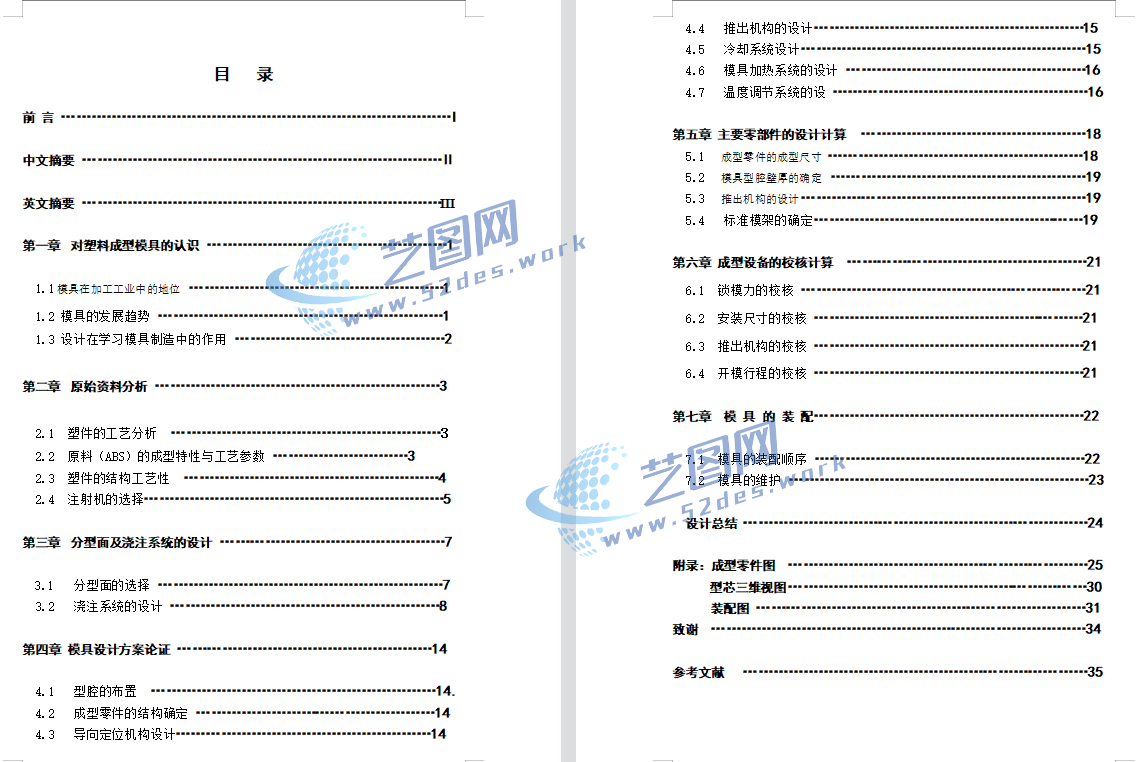

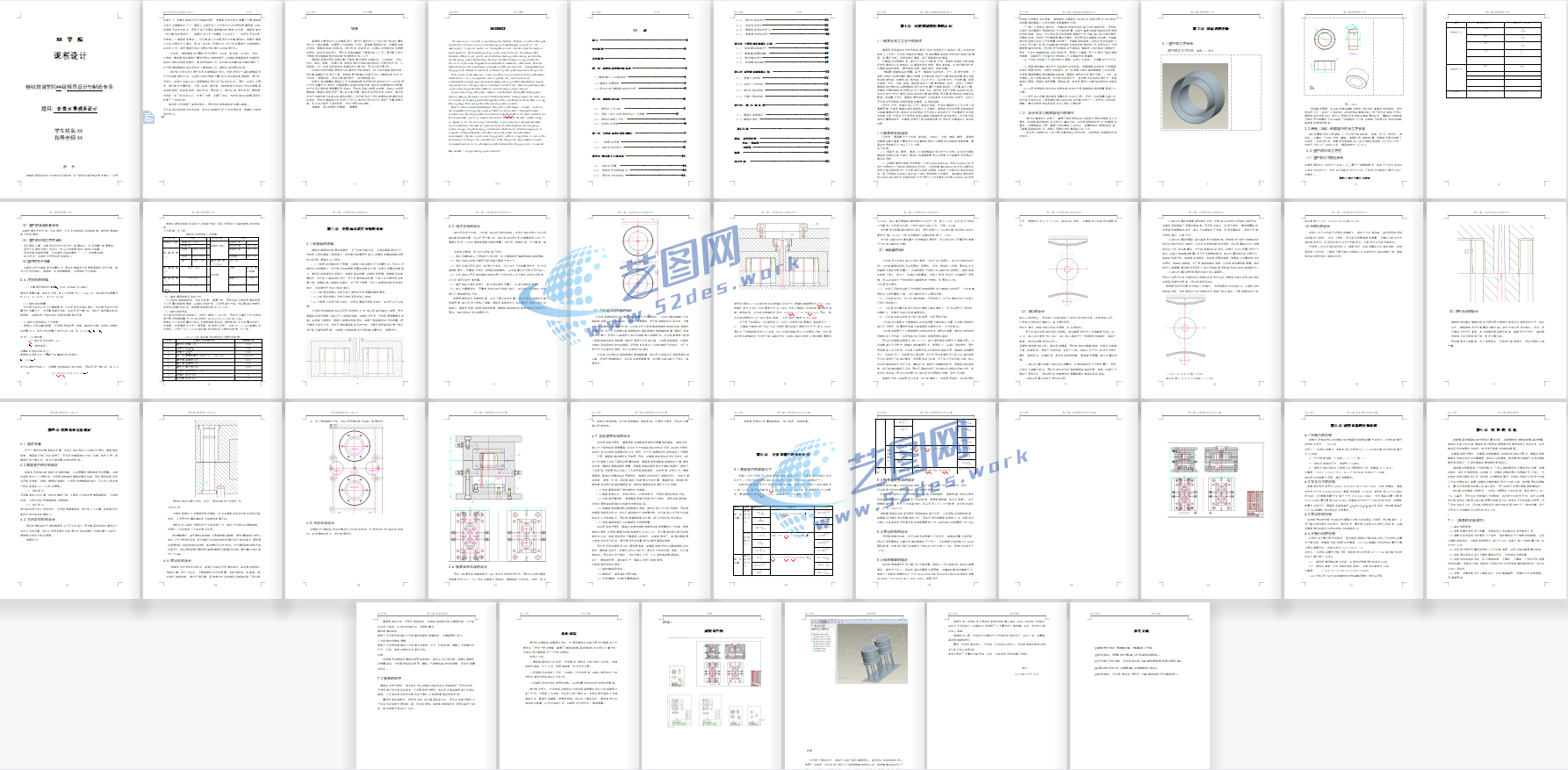

环筒套筒注塑设计说明书目录

该模具在结构设计中采用合理的分型面布置和浇口位置设计，使塑料熔体能够均匀填充环筒型腔，降低熔接痕、缩孔以及变形等注塑缺陷。模具内部设置冷却水道，提高制品冷却效率，同时通过导柱导套保证动、定模合模精度，利用顶针或推板机构实现制件平稳脱模。整体结构具有成型精度高、生产效率快、模具寿命长等特点，适用于机械套筒、轴套、连接环等塑料零件的大批量注塑生产。
