液压机械手结构设计含CAD图纸+说明书｜C20252

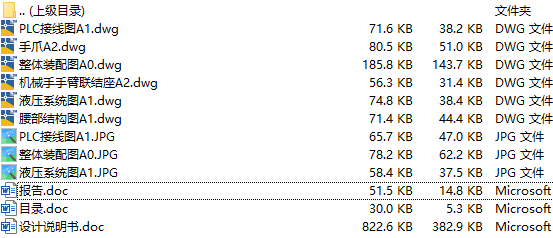

文件内容：CAD图纸、设计说明书

液压机械手主要由机座、回转机构、升降机构、伸缩臂、液压驱动系统和末端夹持机构组成。设备采用液压缸作为动力执行元件，通过液压系统控制机械手的回转、升降、伸缩及夹取动作，实现对工件的自动搬运与定位。末端采用夹爪结构，通过液压驱动完成工件夹紧，提高抓取过程中的稳定性。

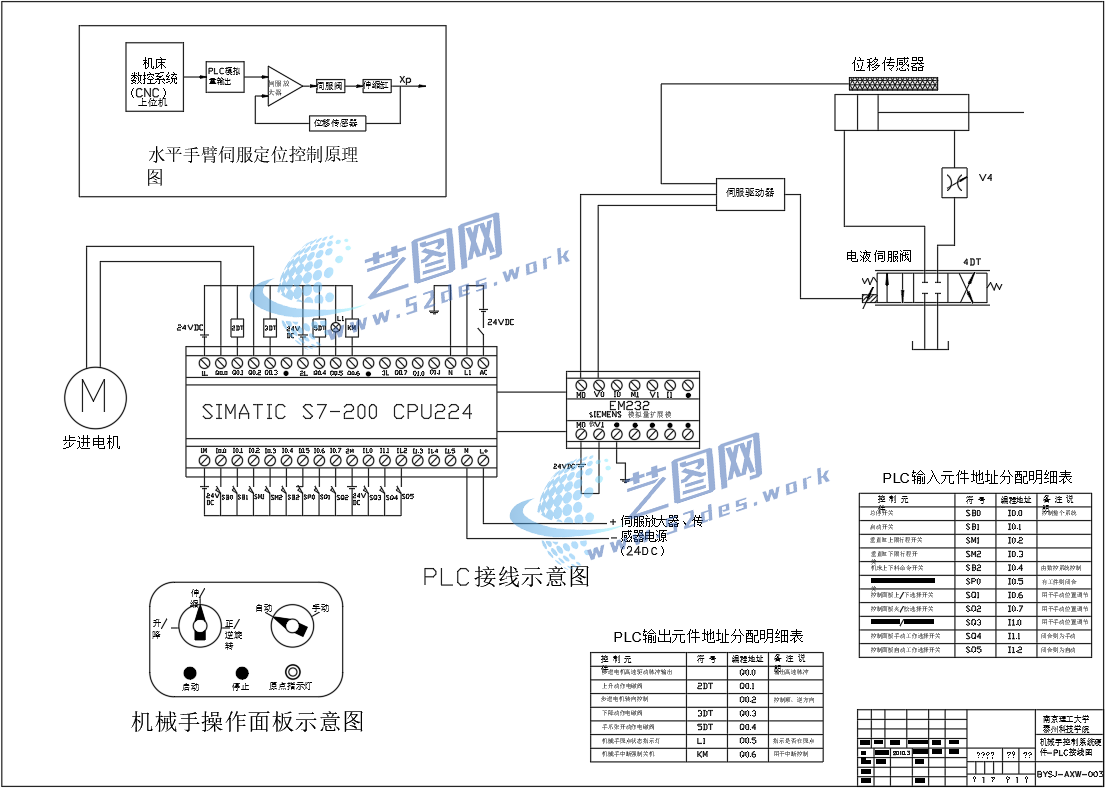

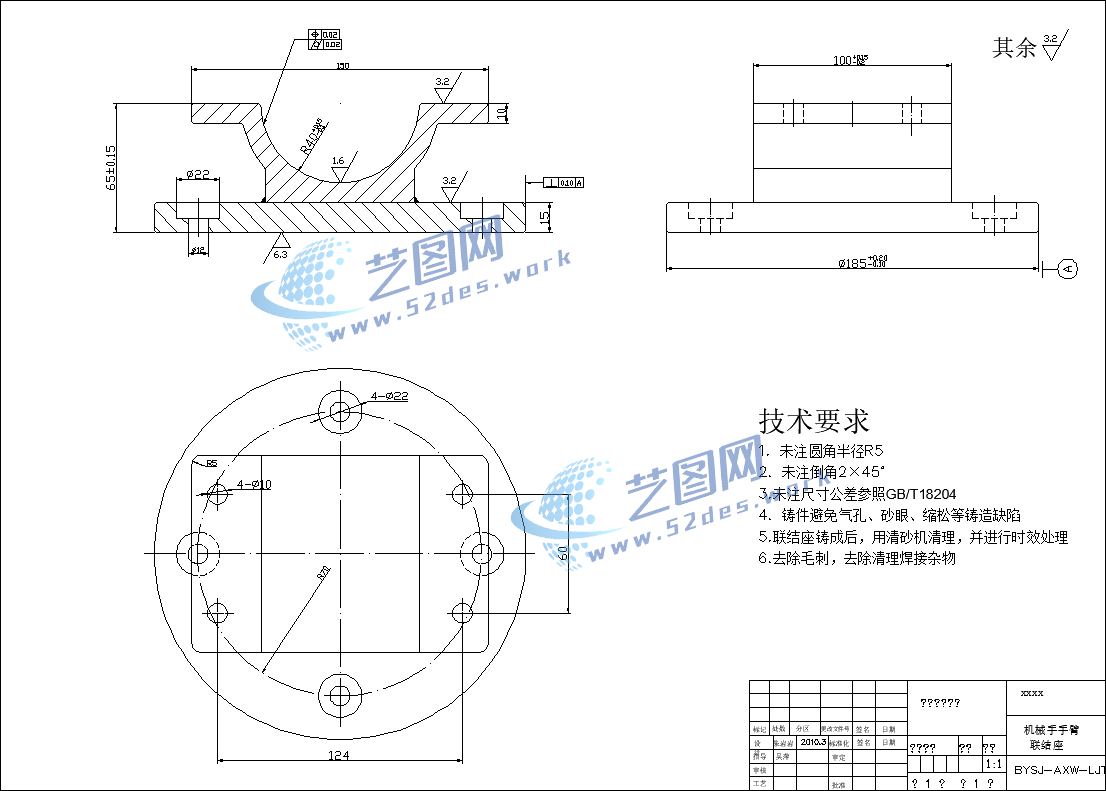

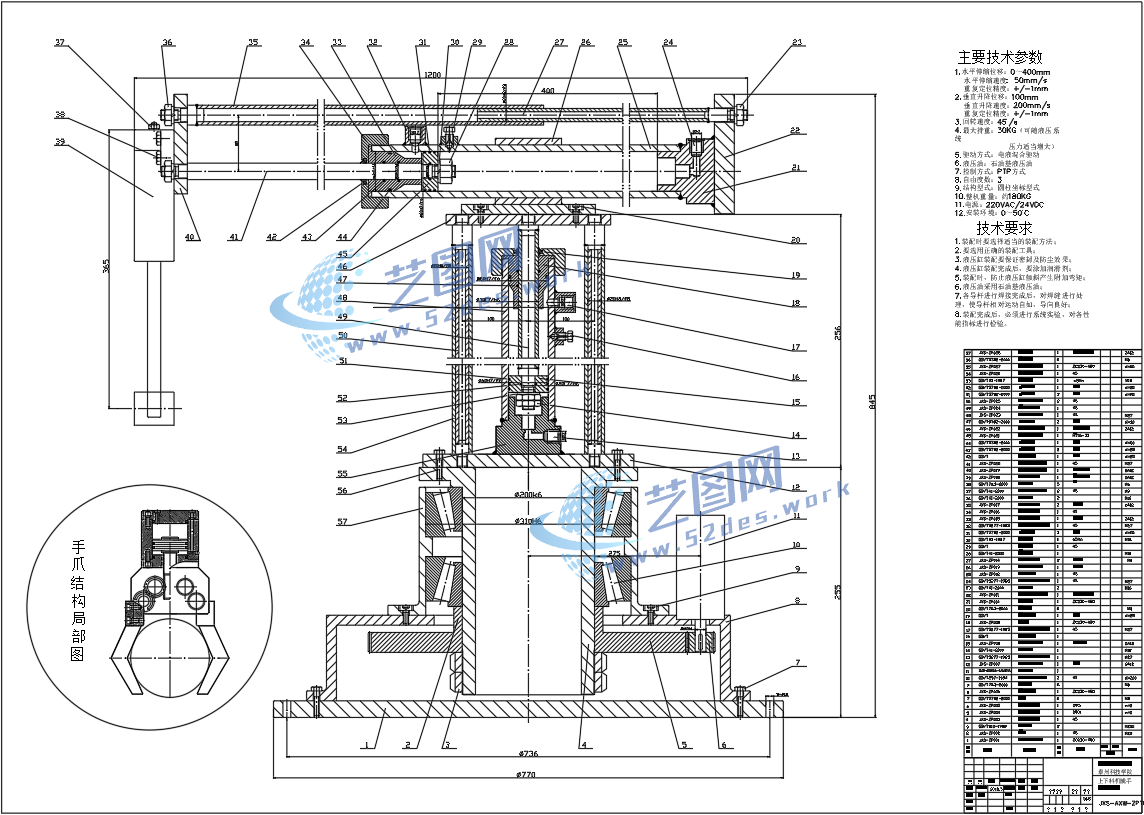

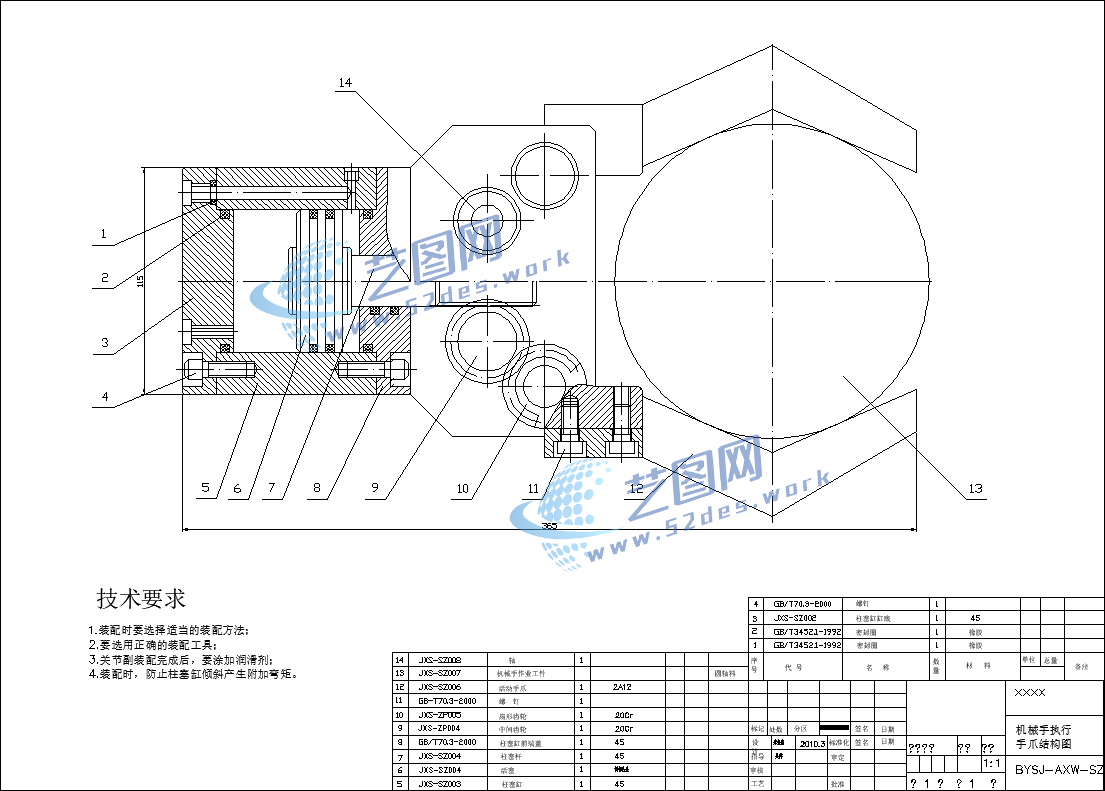

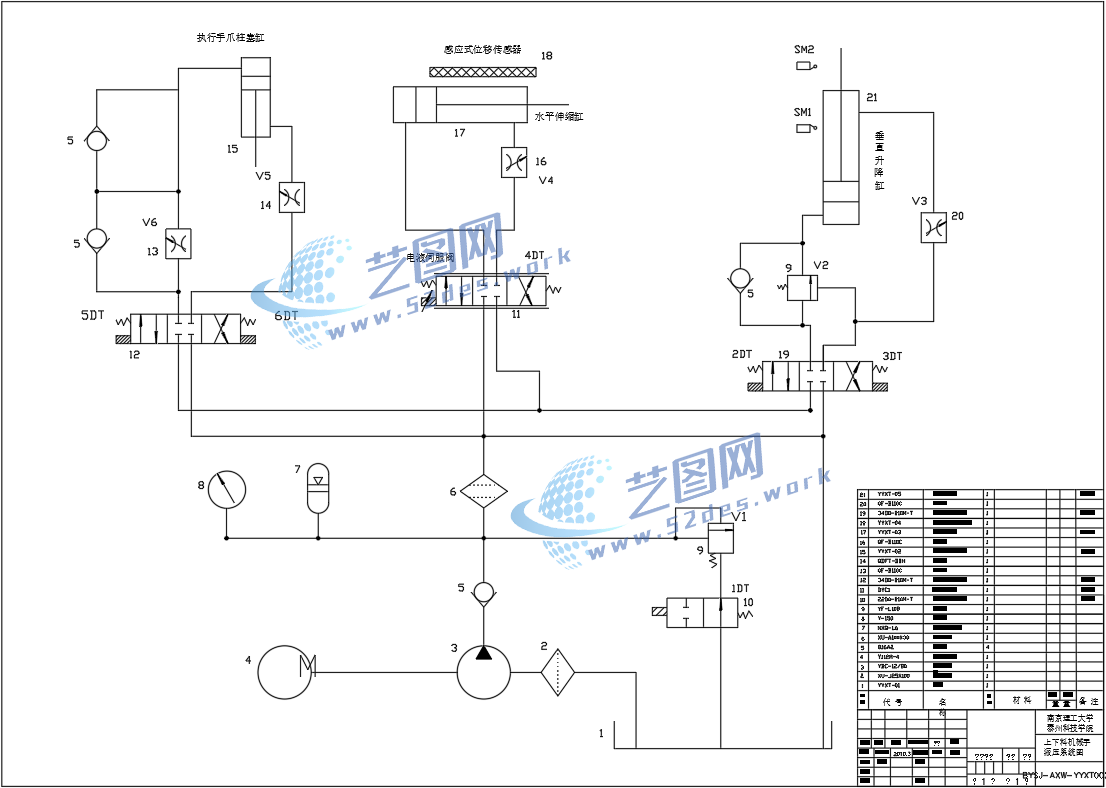

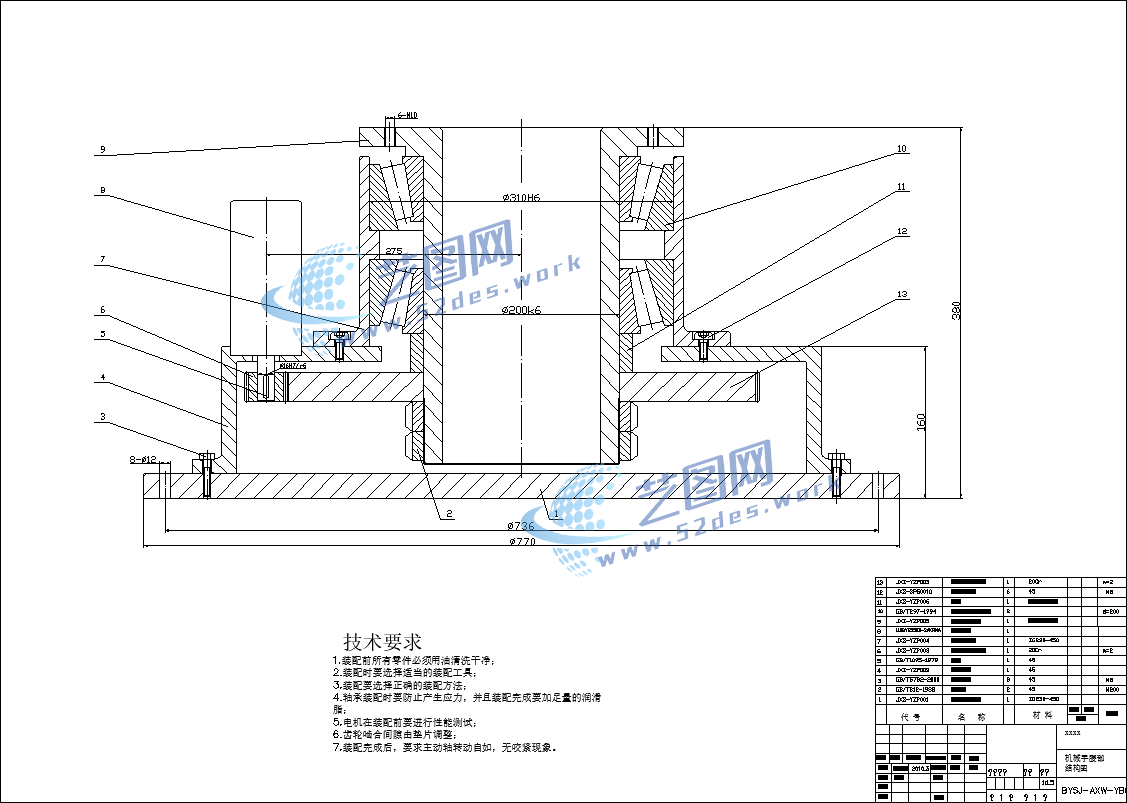

国标CAD图纸：机械结构设计装配图 国标CAD图纸：零件图 国标CAD图纸：零件图

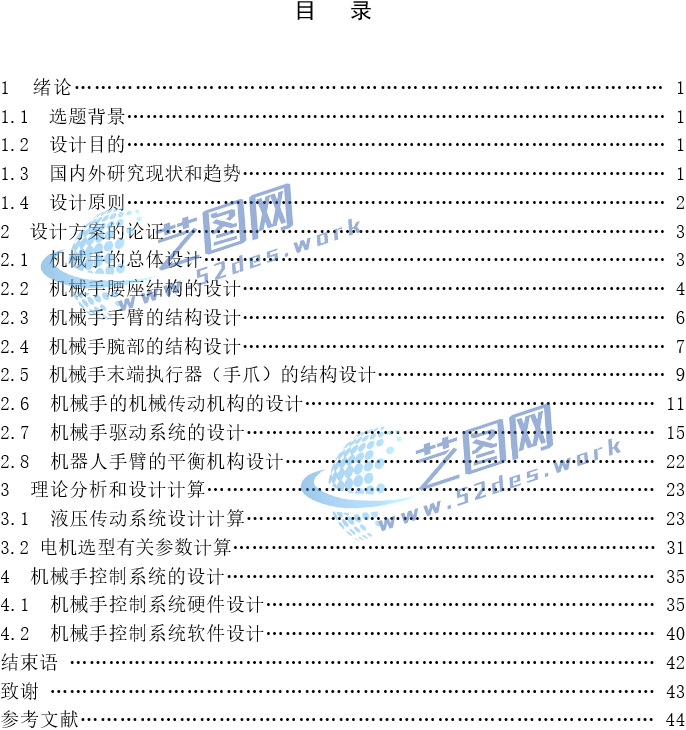

液压机械手设计说明书目录

该结构通过多自由度运动机构实现空间范围内的灵活作业，机座采用刚性支撑结构保证整体稳定性，导向机构与液压传动系统协同工作，提高运动精度和承载能力。液压机械手具有输出力大、运行平稳、适应性强等特点，适用于工业生产线、自动化搬运、装配加工及重型工件上下料等场合。
