大型悬臂式轴承试验机结构设计含CAD图纸+solidworks21三维模型+说明书｜C21368

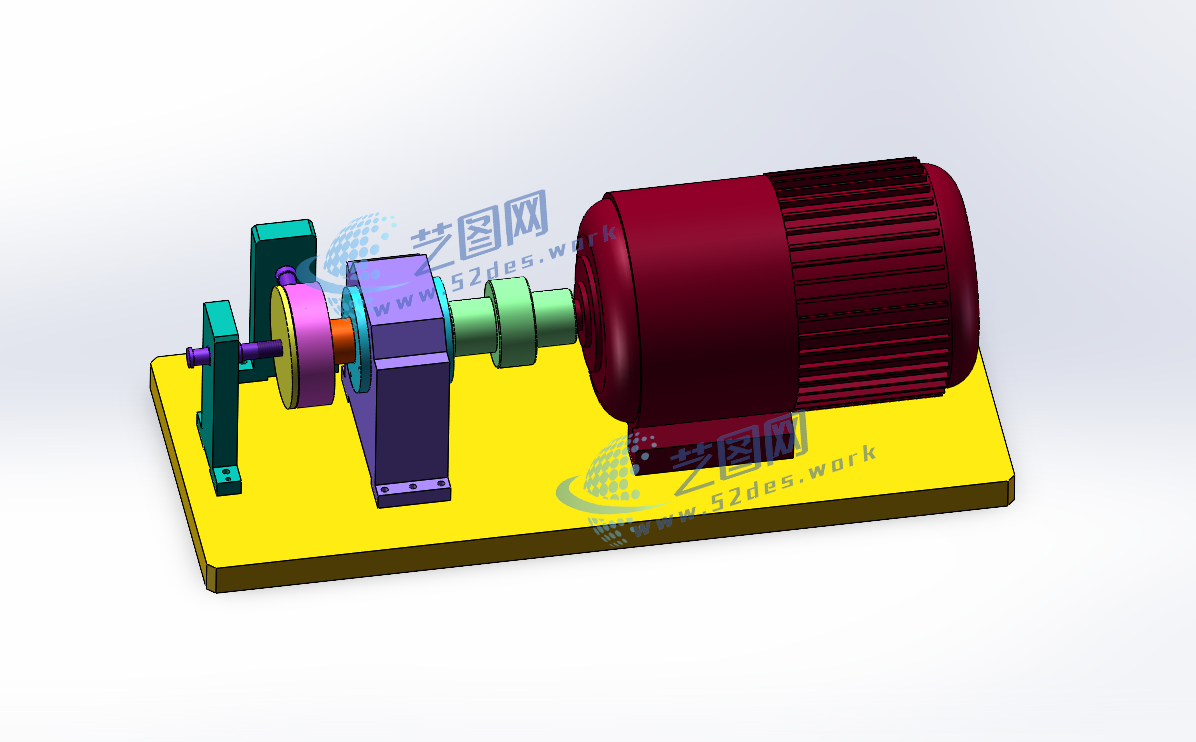

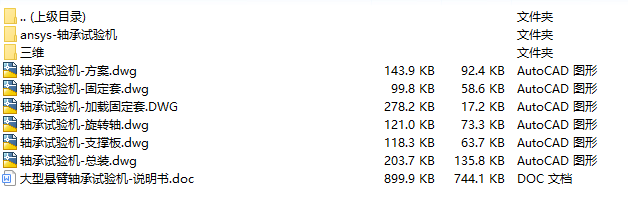

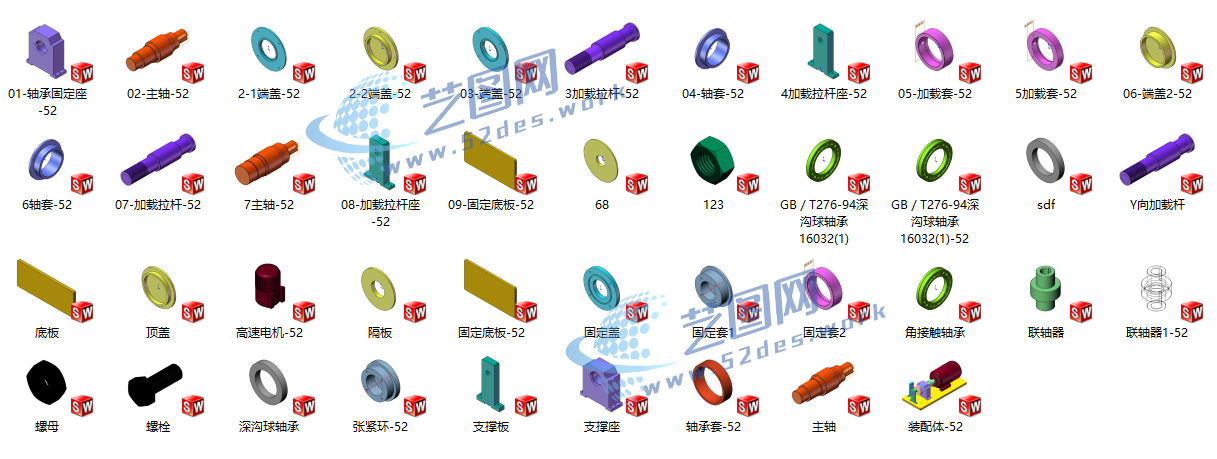

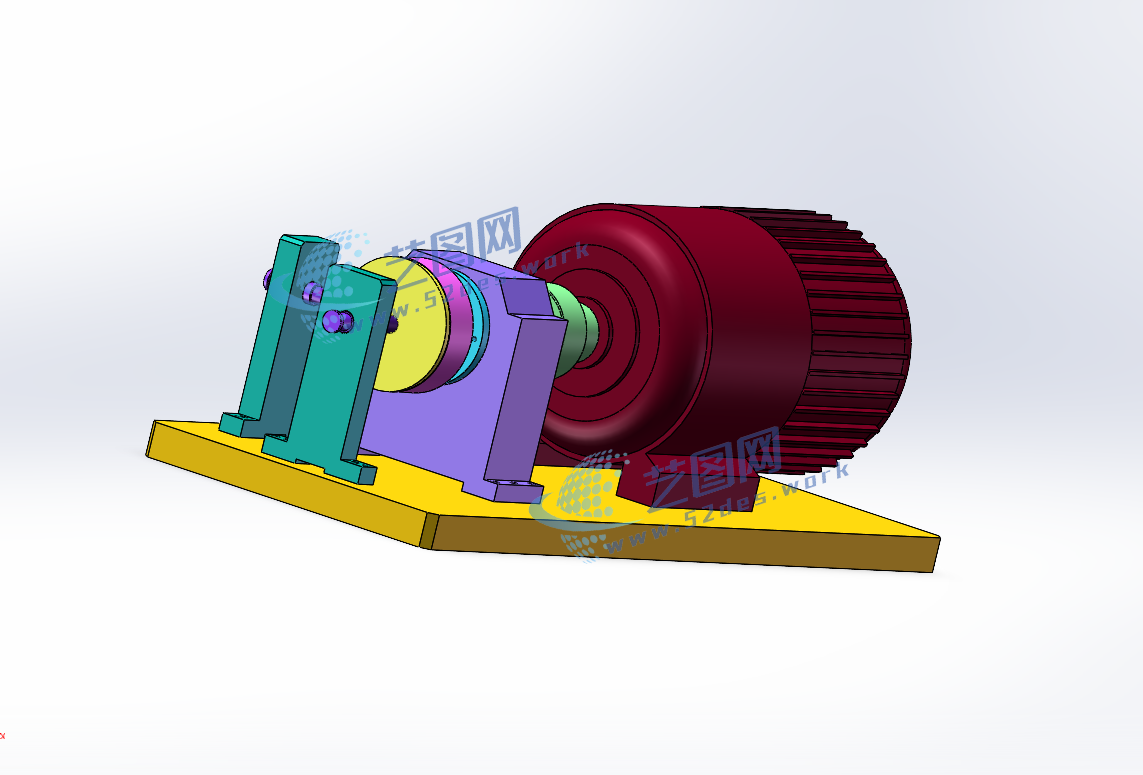

文件内容：solidworks16版三维模型、CAD图纸、设计说明书 悬臂式轴承试验机solidworks16版本、三维模型零件预览图 悬臂式轴承试验机solidworks16版本三维装配模型

该大型悬臂式轴承试验机采用卧式悬臂加载测试结构，主要由驱动电机、联轴器、试验轴、悬臂加载机构、轴承安装座、支撑机架以及检测控制系统组成。设备整体采用刚性底座作为安装平台，电机通过传动轴向试验轴提供旋转动力，使被测轴承在模拟实际工况条件下进行高速旋转运行。悬臂式结构将被测试轴承布置于轴端位置，通过简化支撑形式提高轴承受载状态模拟能力。

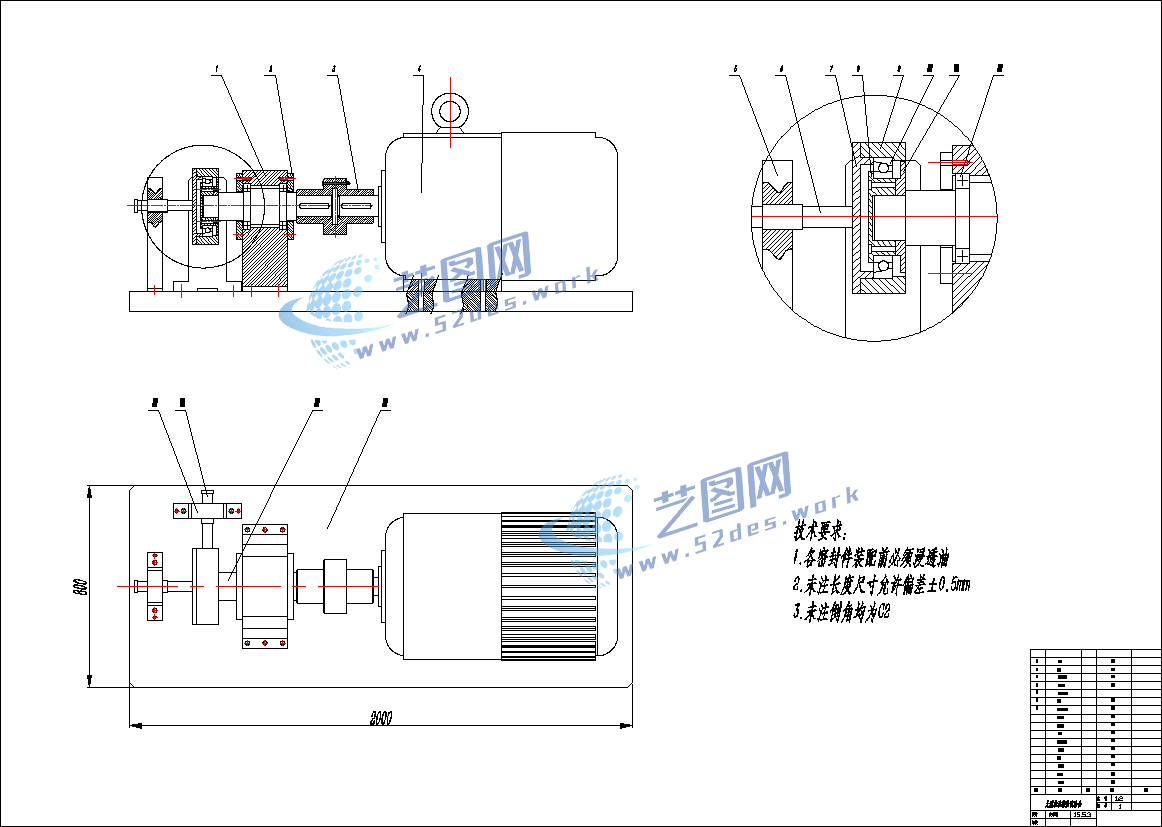

国标CAD图纸：机械结构设计装配图

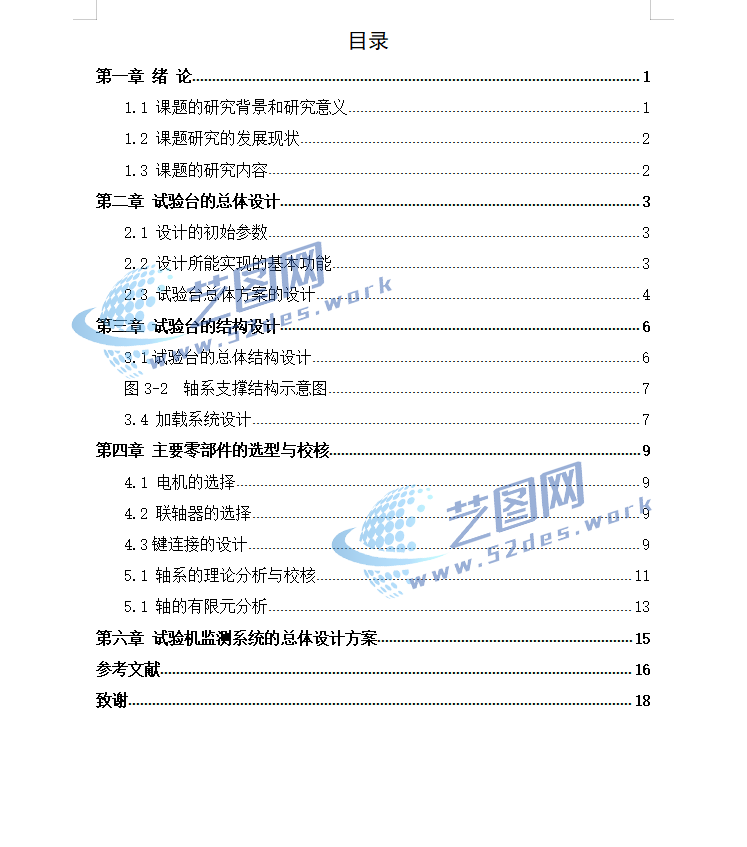

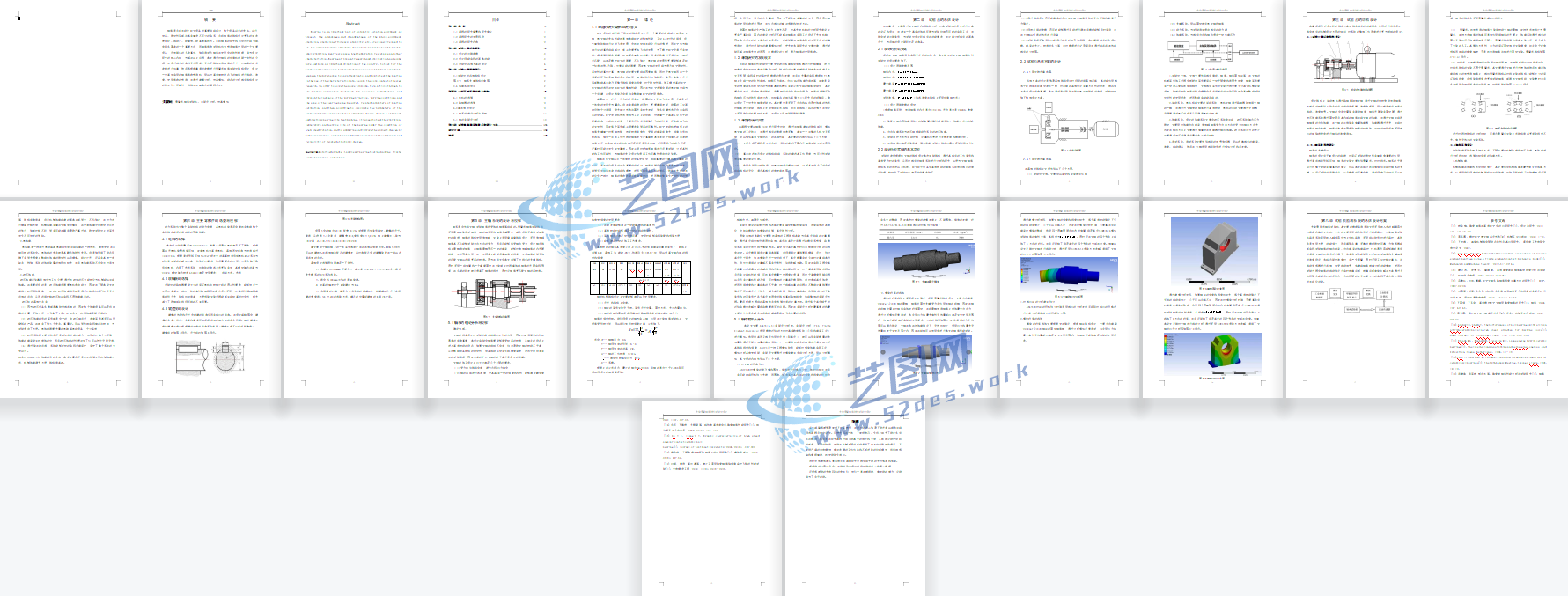

悬臂式轴承试验机设计说明书目录

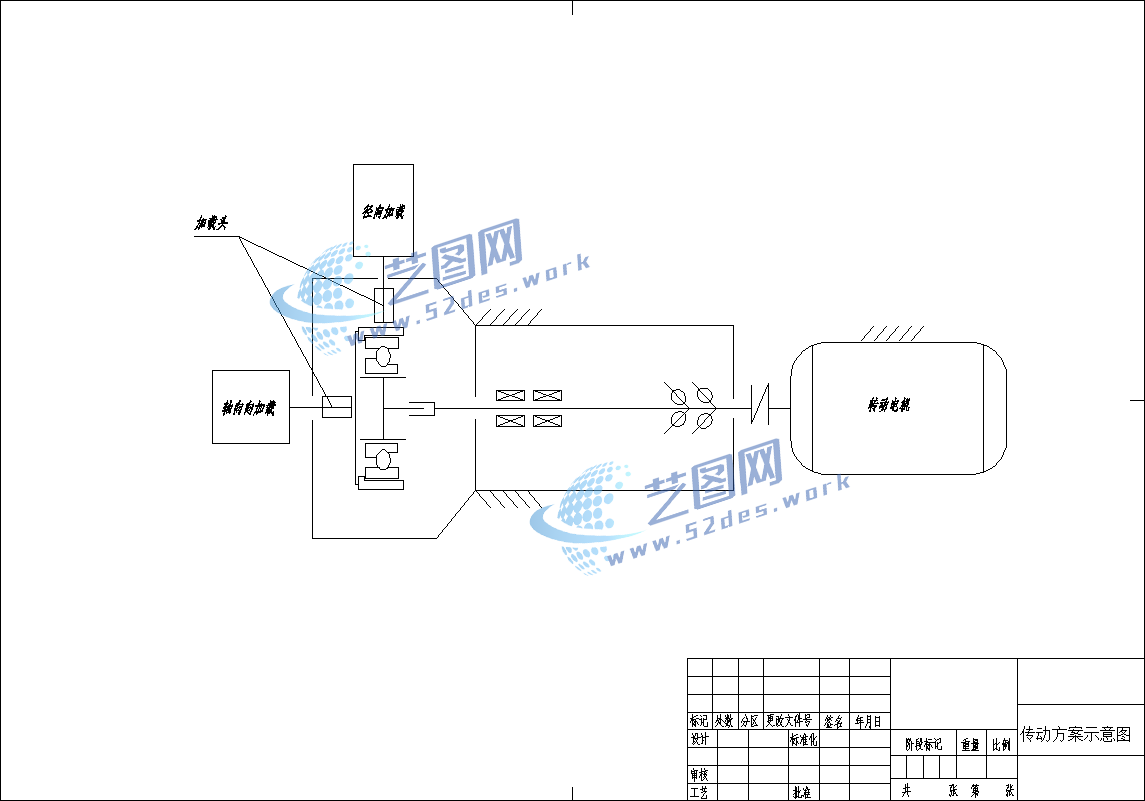

试验机采用模块化轴系设计，驱动端通过电机与联轴器连接，保证动力传递平稳可靠；试验端采用悬臂轴结构，通过轴承座固定待测轴承，并可施加径向载荷、轴向载荷或复合载荷，实现对轴承承载能力、温升、振动、磨损以及疲劳寿命等性能参数的测试。设备具有结构紧凑、加载方式灵活、测试精度高等特点，适用于大型滚动轴承、工程机械轴承及特殊工况轴承的性能检测。
