底孔U形筒形件、U型弯曲模具设计含CAD图纸+说明书｜C21665

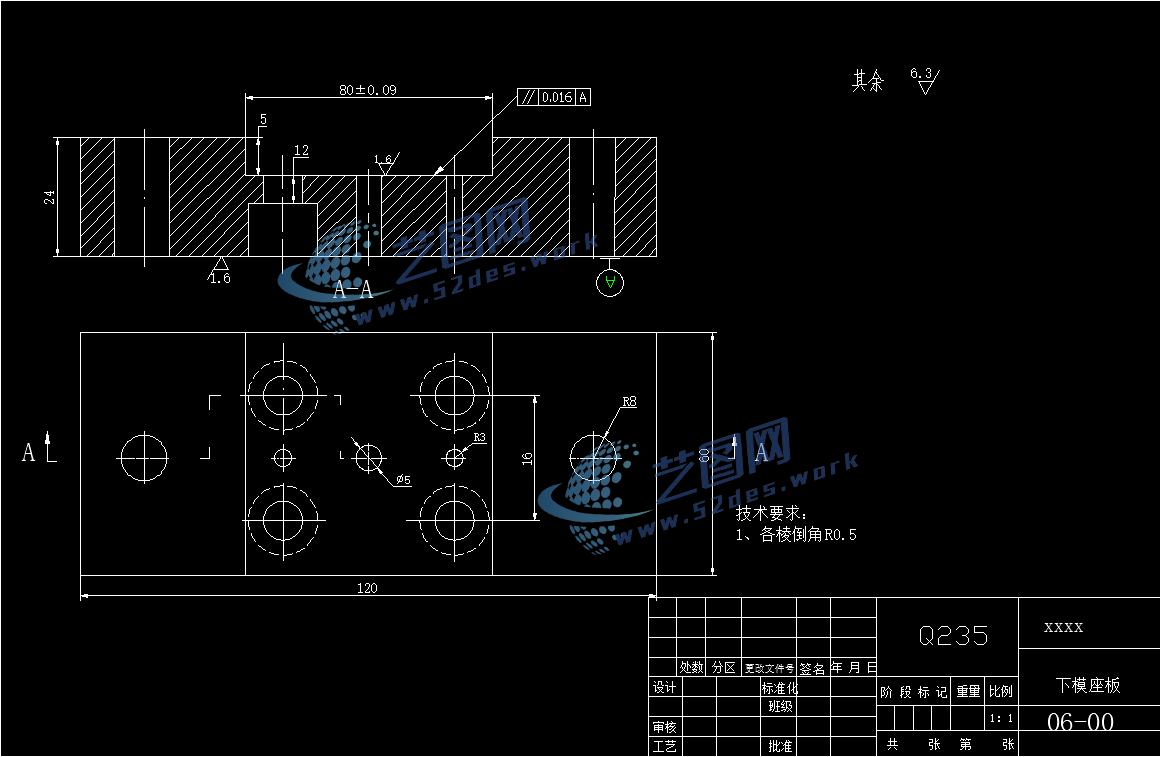

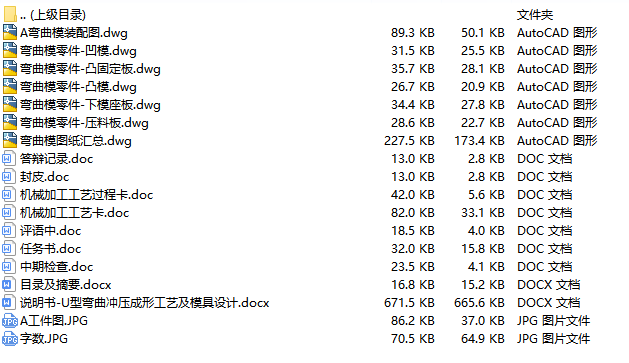

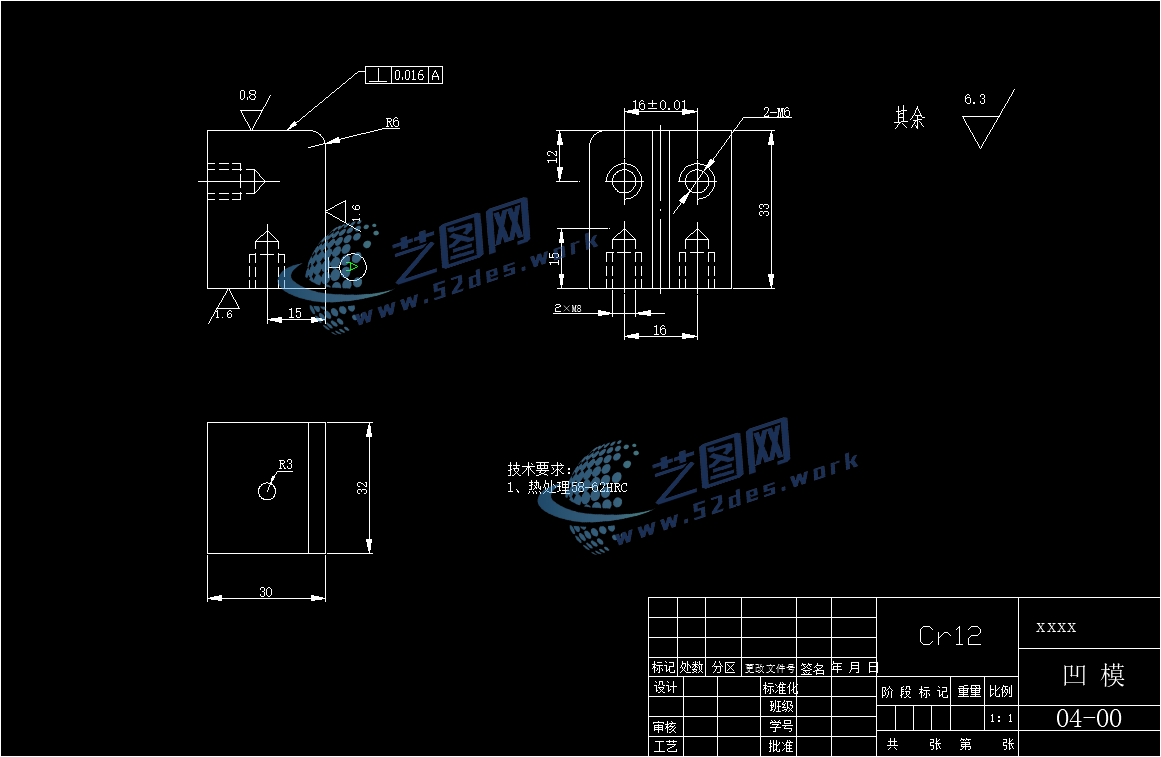

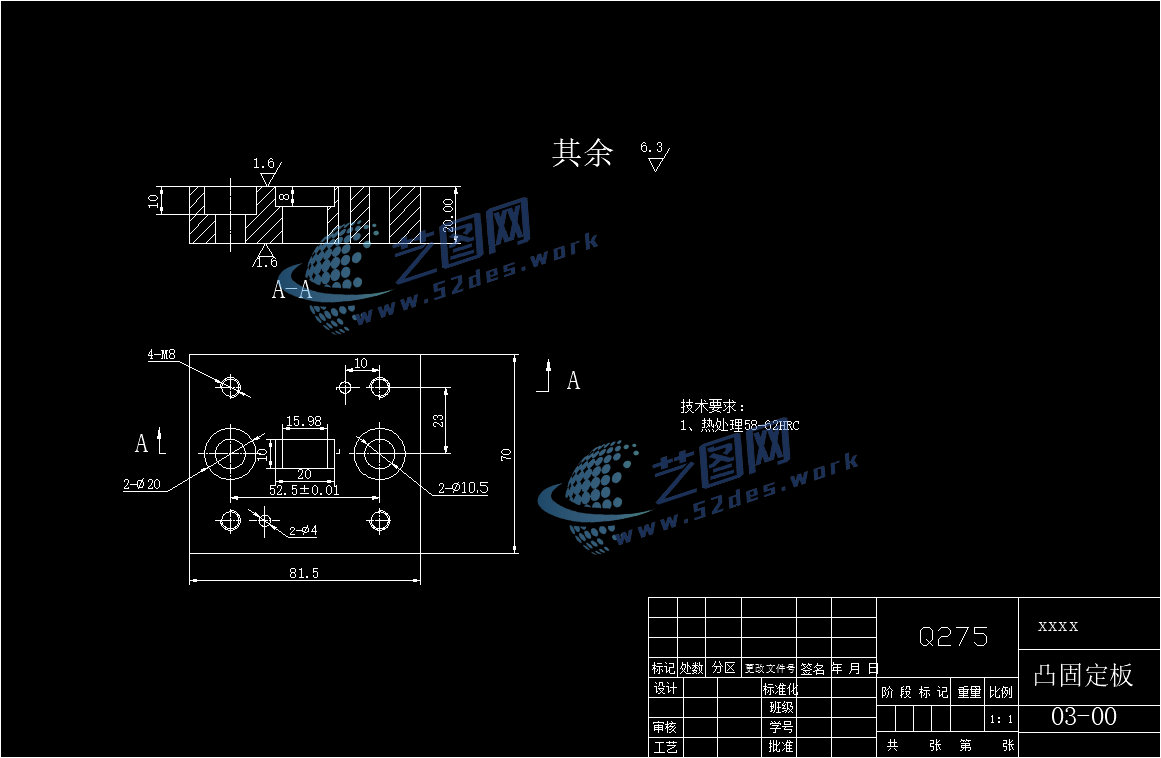

文件内容：CAD图纸、设计说明书 U型弯曲冲压成形CAD图纸

底孔U形筒形件U型弯曲模具主要用于板料零件的弯曲成形加工，模具采用上下模结构设计，由上模座、下模座、凸模、凹模、压料板、定位装置、弹簧卸料机构以及导向组件等部分组成。冲压过程中，压力机带动上模下行，凸模进入凹模工作区域，使平板坯料沿弯曲圆角发生塑性变形，最终形成具有U形截面的筒形零件，并保证底孔与外形尺寸满足设计要求。

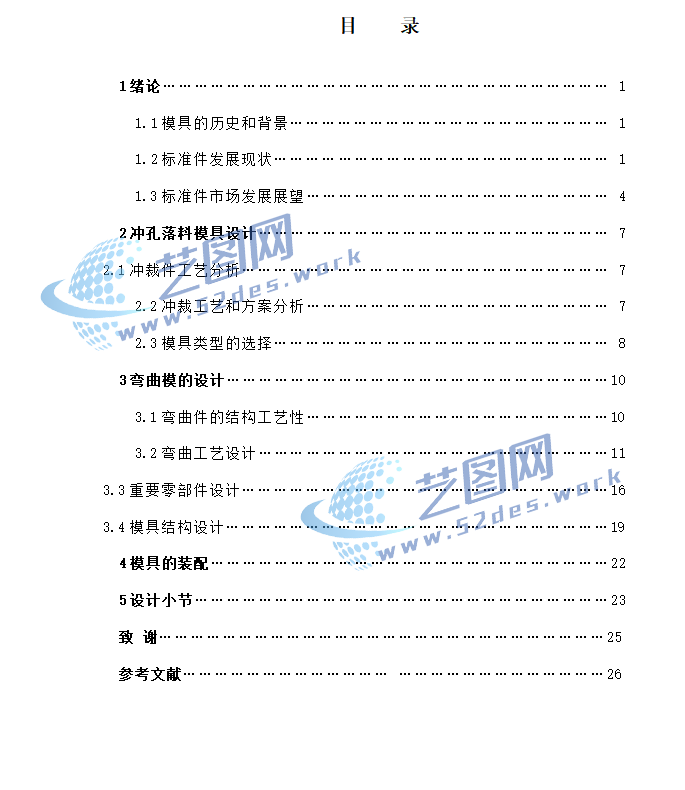

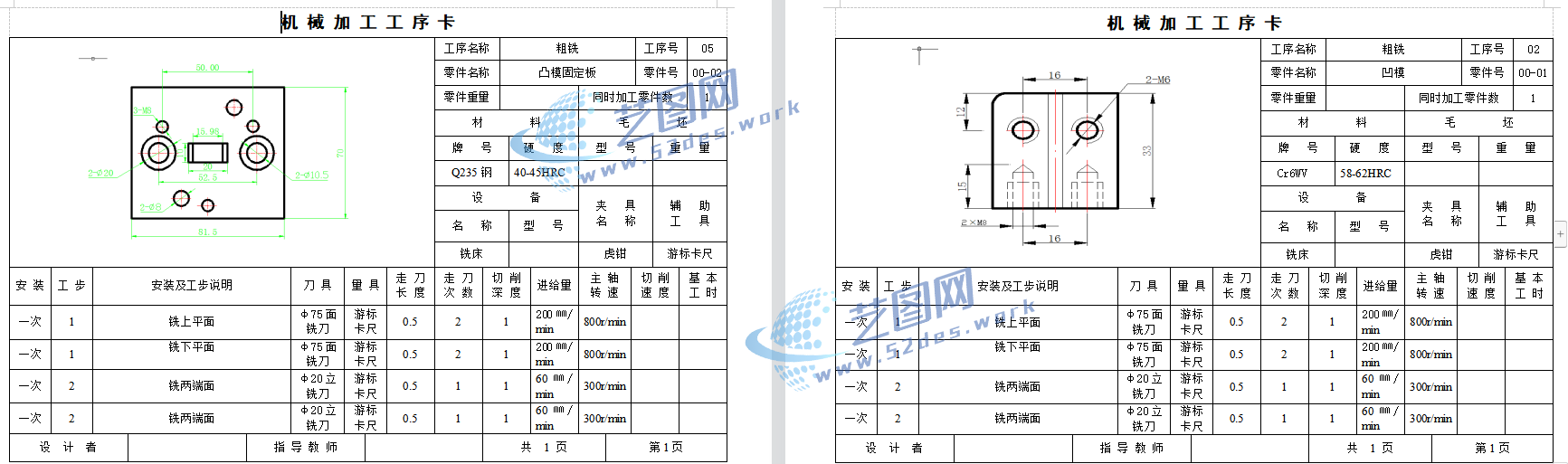

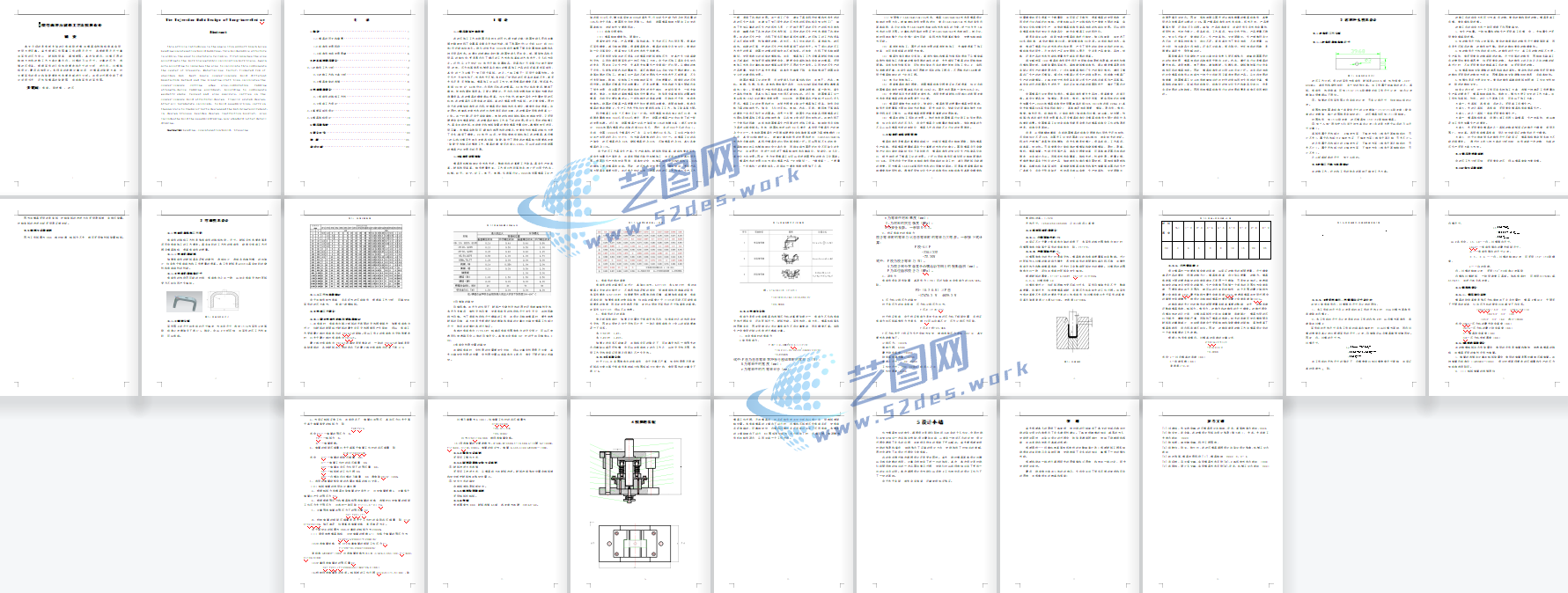

机械加工工艺卡 机械加工工序卡 U型弯曲冲压成形设计说明书目录

该模具针对U形筒形件成形过程中容易出现回弹、侧壁变形以及尺寸偏差等问题，采用合理的凸凹模间隙设计和导向定位结构，提高弯曲过程中的受力均匀性。模具设置弹性压料机构，在成形过程中限制板料移动，避免起皱和滑移，同时通过卸料结构实现工件快速脱模。整体结构紧凑，具有定位可靠、成形精度高、操作方便等特点，适用于汽车零件、机械壳体及薄板结构件的批量冲压生产。
