轿车麦弗逊悬架结构设计含CAD图纸+Proe三维模型+说明书｜C20316

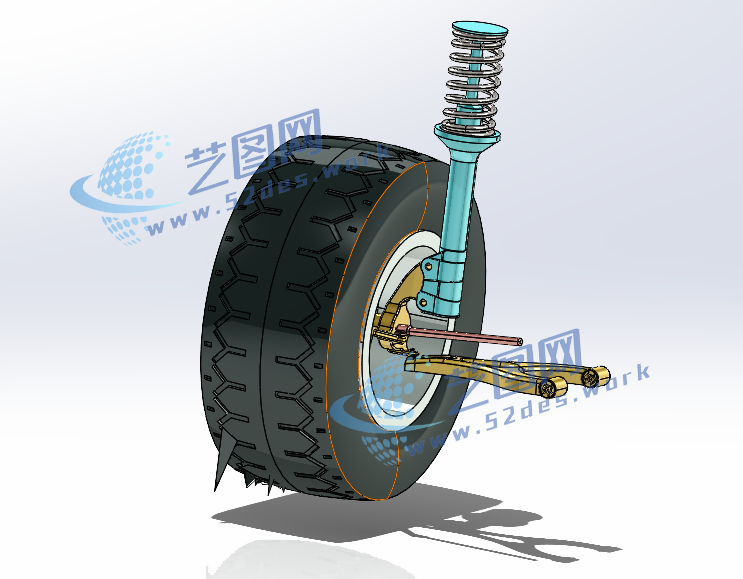

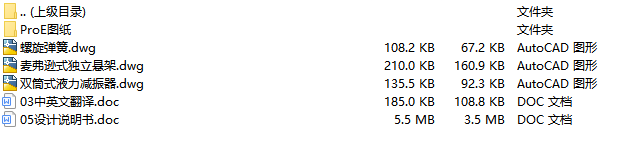

文件内容：ProE三维模型、CAD图纸、设计说明书麦弗逊悬架ProE三维装配模型

该轿车麦弗逊悬架采用独立式前悬架结构，主要由减振支柱总成、螺旋弹簧、转向节、下控制臂、球头连接机构、防倾杆连接组件以及轮毂总成组成。该结构将减振器与转向机构集成为一体，通过单个支柱承担车轮导向、承载和减振功能，具有结构紧凑、零部件数量少、占用空间小等特点，广泛应用于现代前置前驱轿车底盘系统。

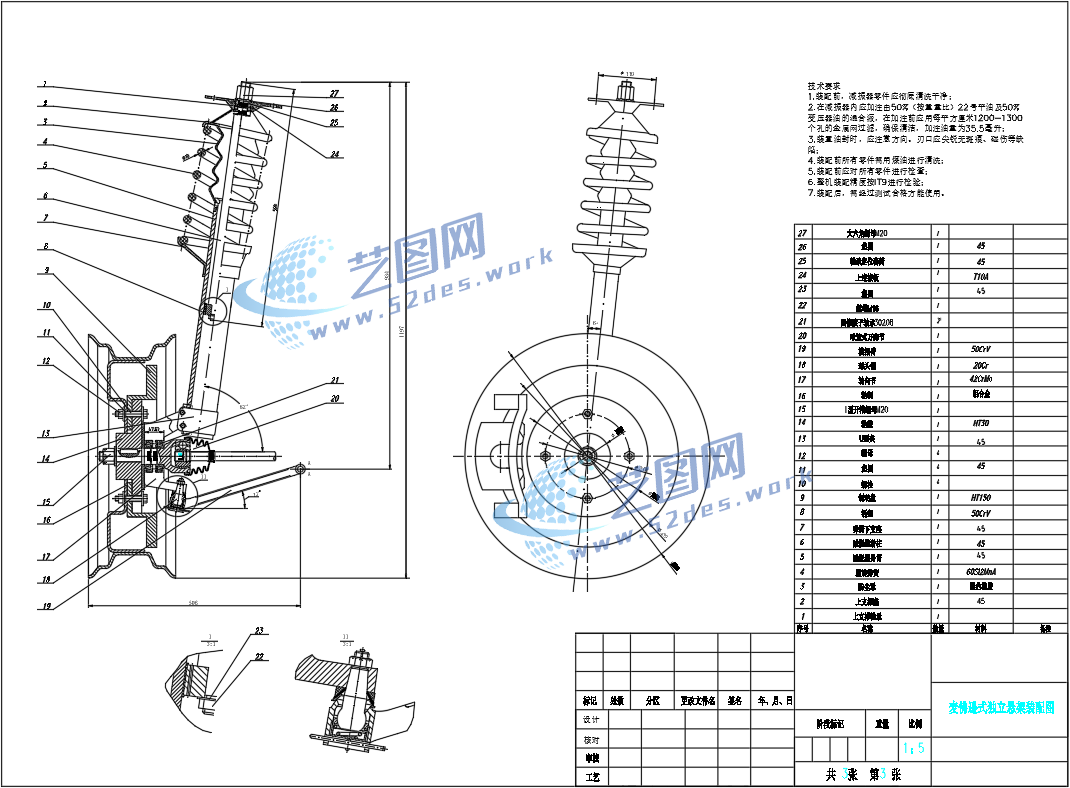

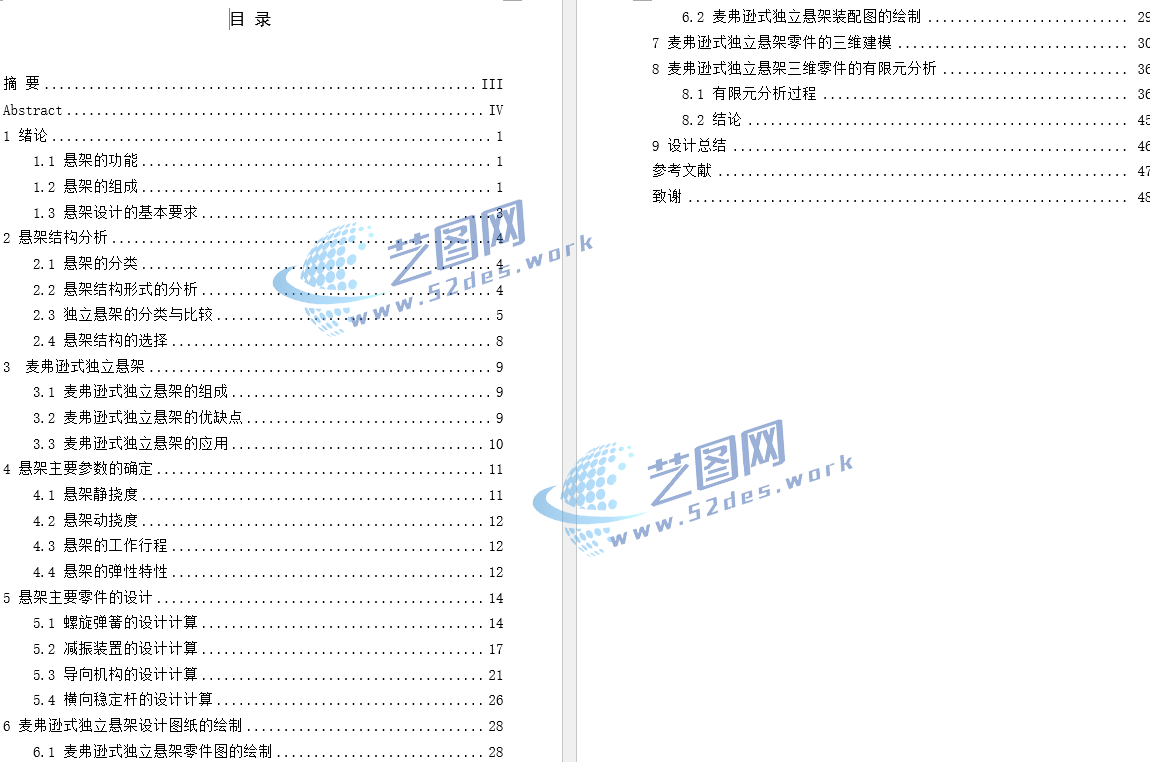

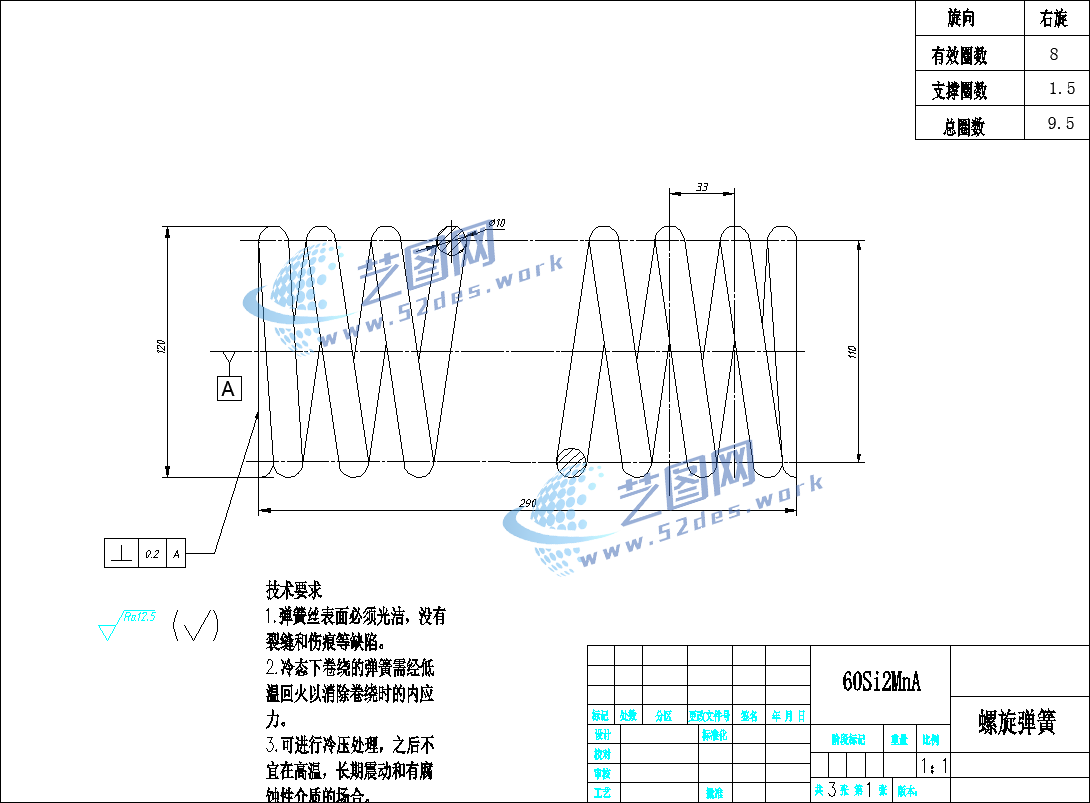

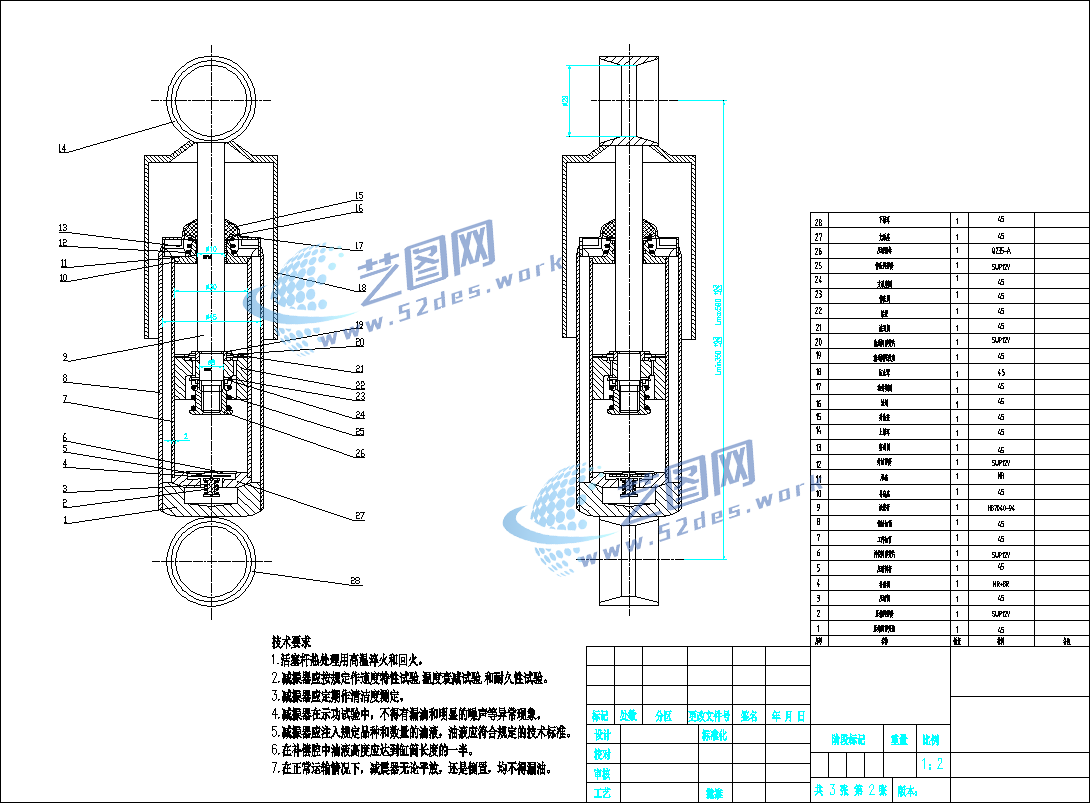

国标CAD图纸：机械结构设计装配图麦弗逊悬架设计说明书目录

麦弗逊悬架采用滑柱式导向结构，上端通过车身减振器支座连接，下端与转向节固定连接，通过下摆臂和球铰限制车轮运动轨迹。车辆行驶过程中，螺旋弹簧承受垂向载荷，减振器抑制弹簧振动，控制臂承担横向及纵向力传递，使车轮能够在上下跳动过程中保持稳定定位。该结构通过优化弹簧刚度、减振器阻尼以及悬架几何参数，可提高车辆操纵稳定性、乘坐舒适性和行驶安全性。
