CAM技术在摩托车护片锻模设计中的应用含说明书CAD图纸C20220

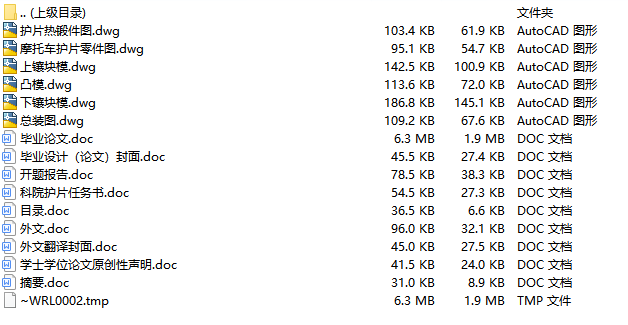

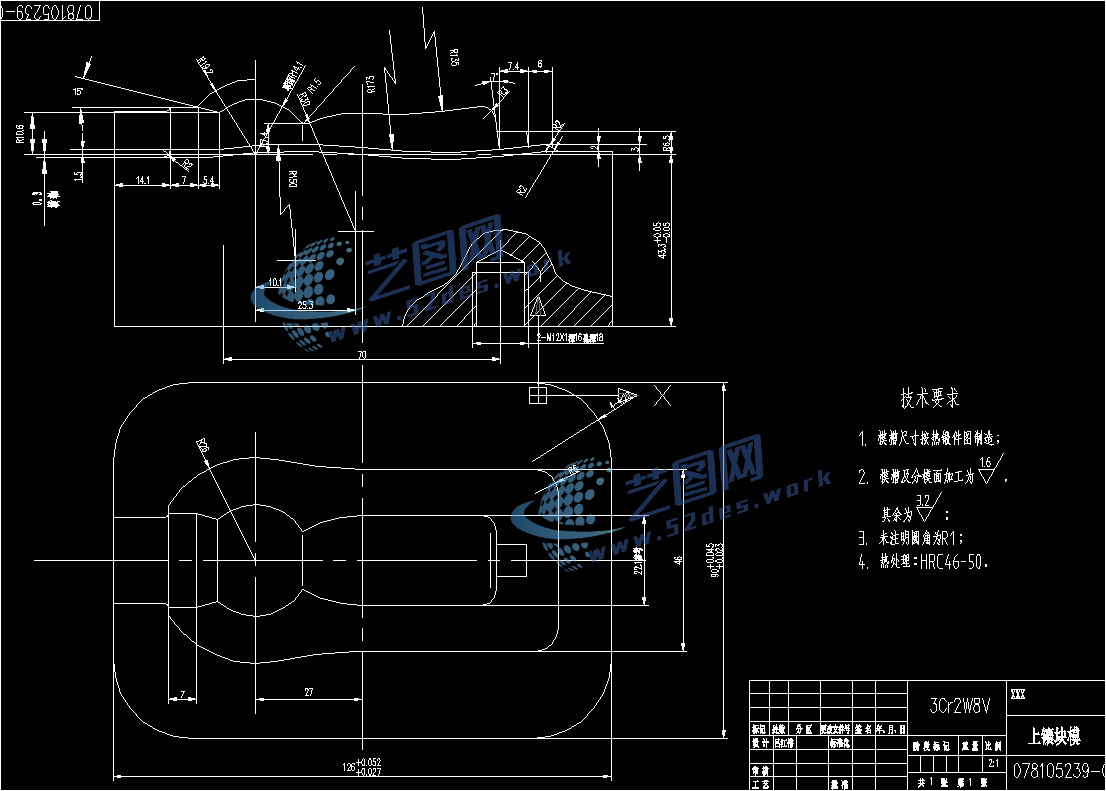

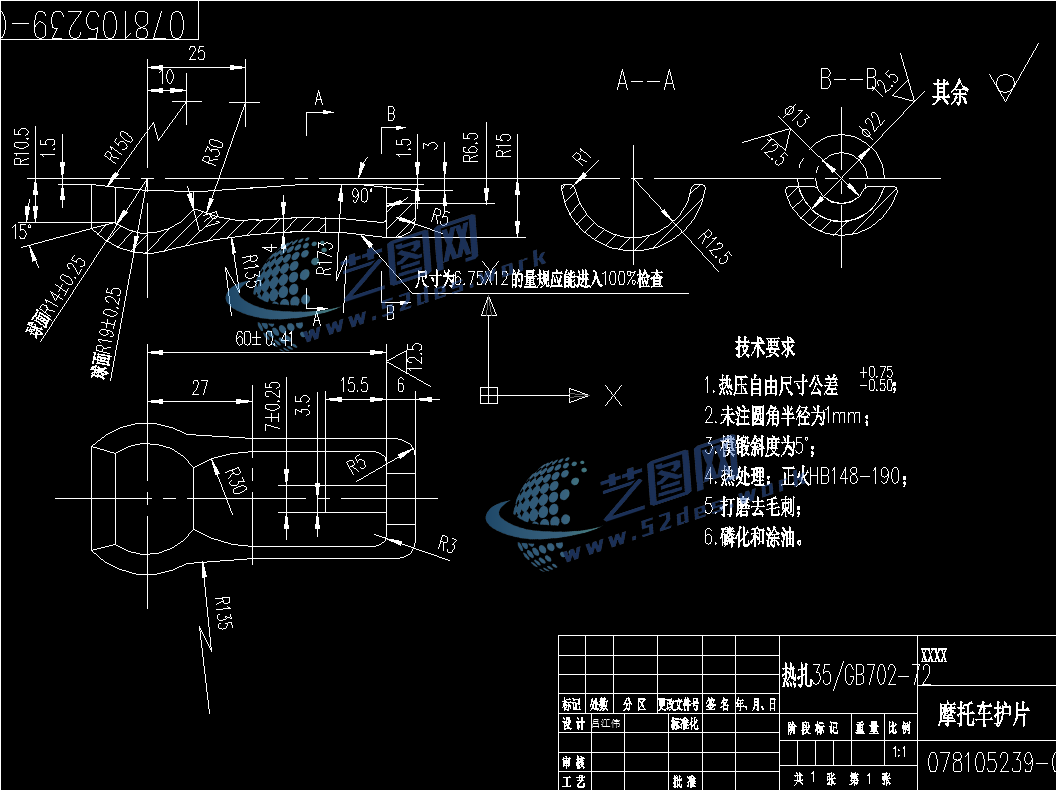

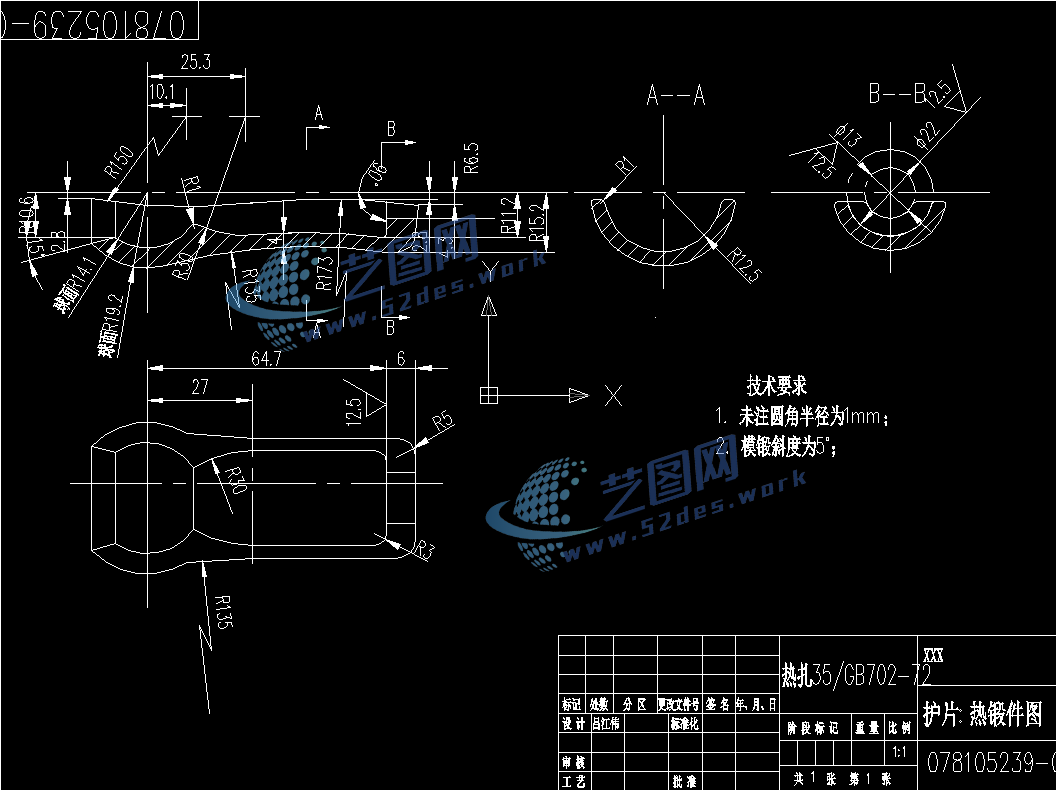

文件内容：CAD图纸、设计说明书摩托车护片锻模CAD图纸

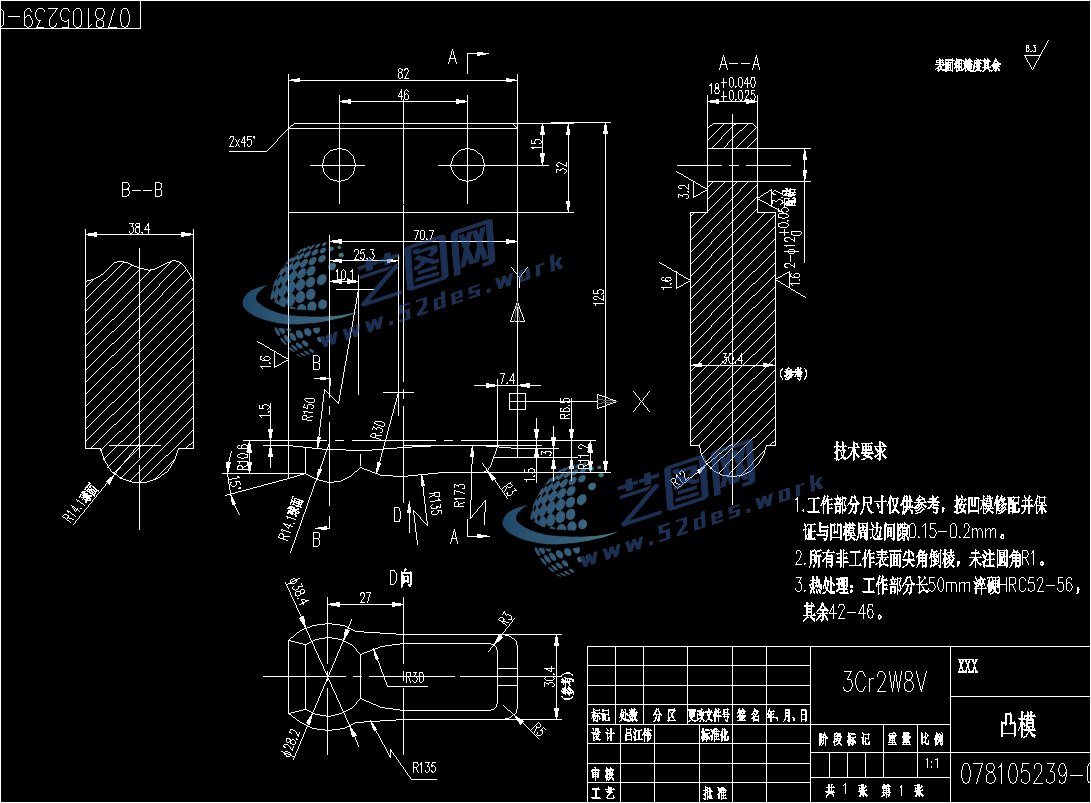

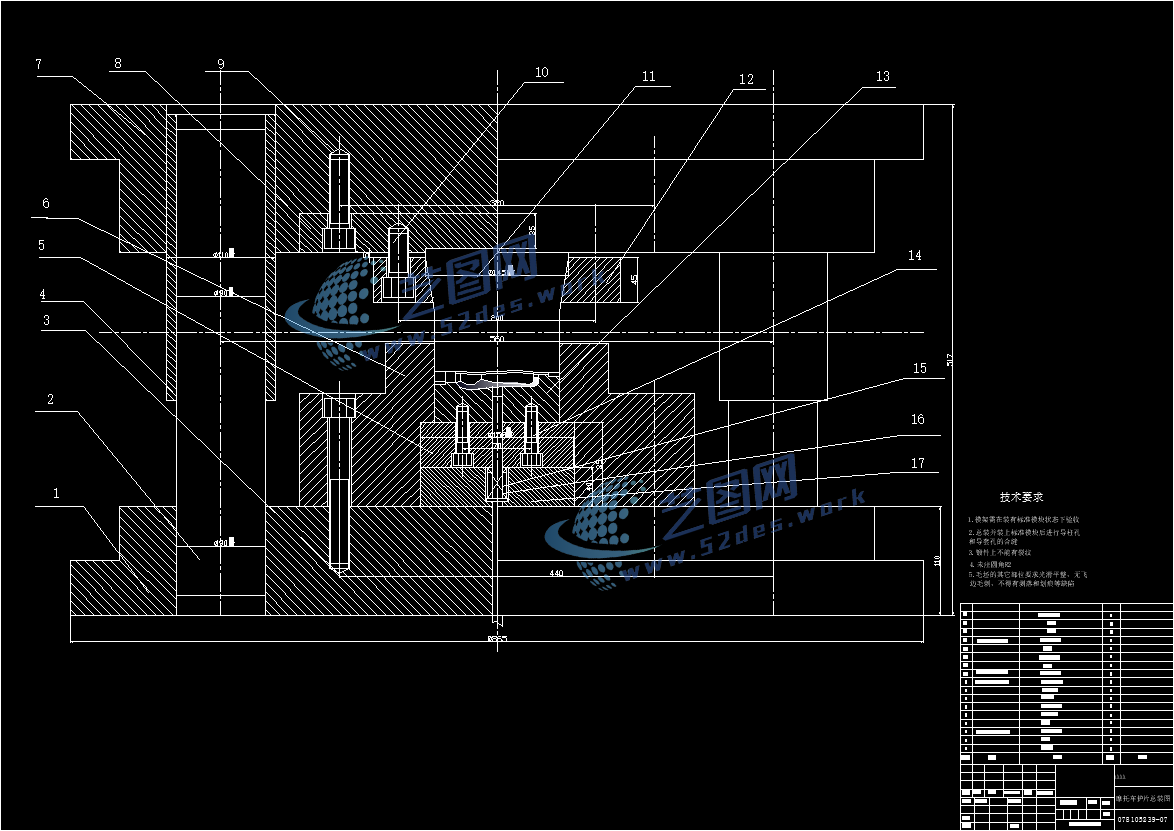

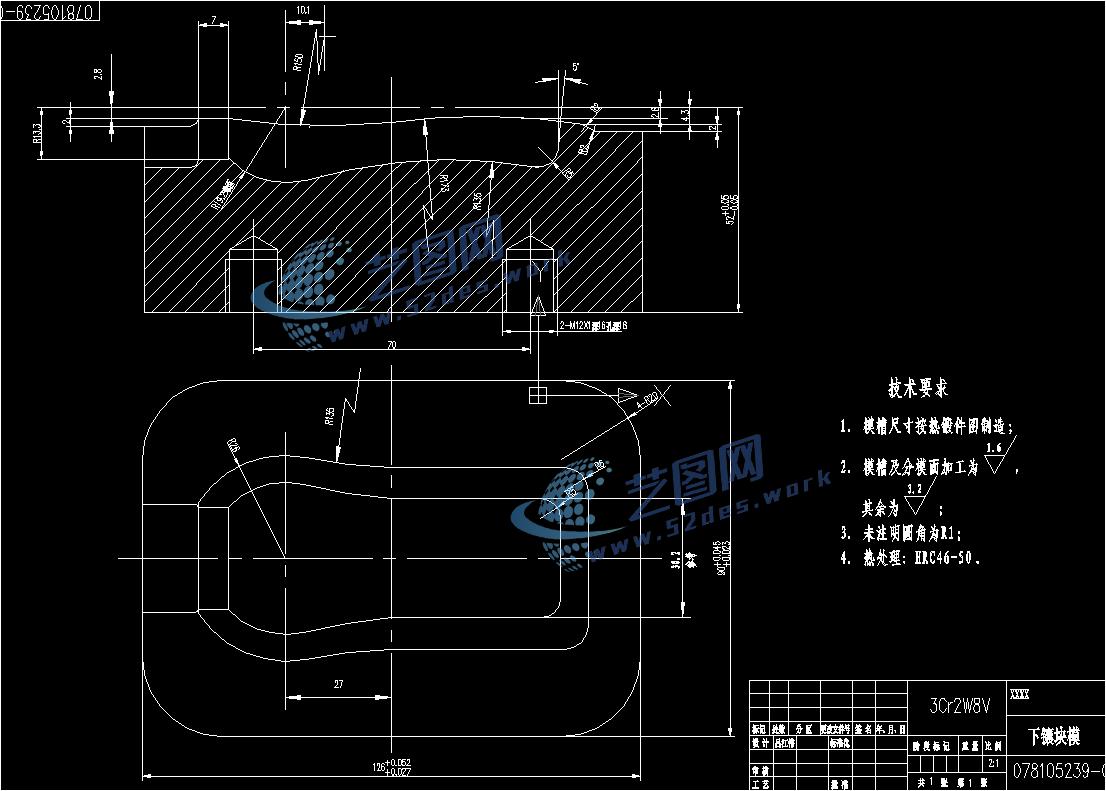

CAM技术在摩托车护片锻模设计中，将计算机辅助制造技术与传统锻造成形工艺相结合，通过三维建模、模具结构优化以及数控加工路径规划，实现护片类锻件模具的数字化设计与制造。该锻模主要由上模座、下模座、凸模、凹模、导向机构、定位结构及顶出机构组成，通过上下模闭合运动完成毛坯材料的塑性流动，使金属在模腔内形成符合摩托车护片外形及尺寸要求的锻件。

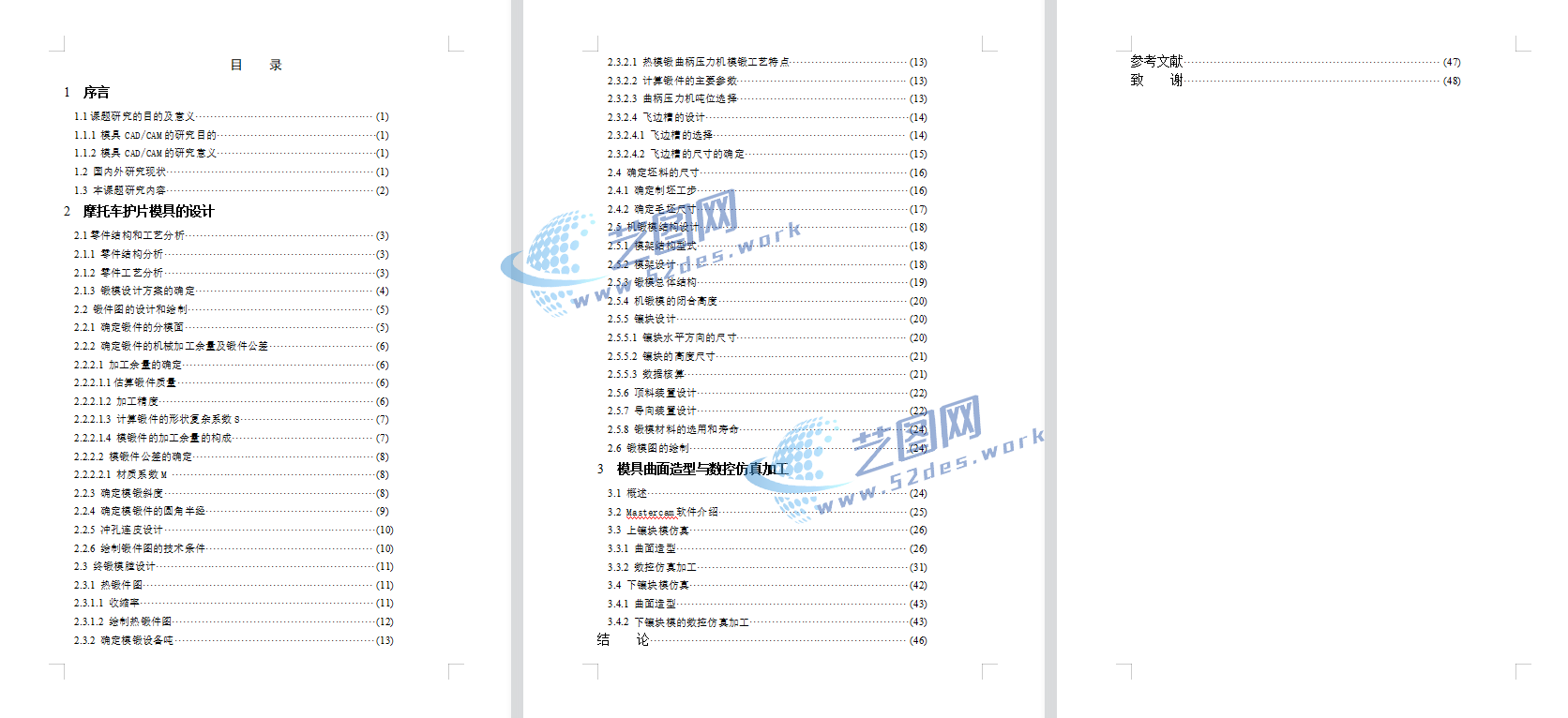

摩托车护片锻模设计说明书目录

在模具设计过程中采用CAM辅助分析，对模腔曲面、分模面、加工余量以及刀具运动轨迹进行优化，提高模具型腔加工精度和表面质量。模具结构采用合理的导向定位方式，保证上下模合模精度，降低锻造过程中的偏移和飞边缺陷，同时结合数控加工技术提高模具制造效率和一致性。该设计适用于摩托车覆盖件、护片类复杂薄壁锻件的批量化生产，具有成形质量稳定、材料利用率高、模具寿命长等特点。
