NGW行星齿轮减速器结构设计含CAD图纸｜C22714

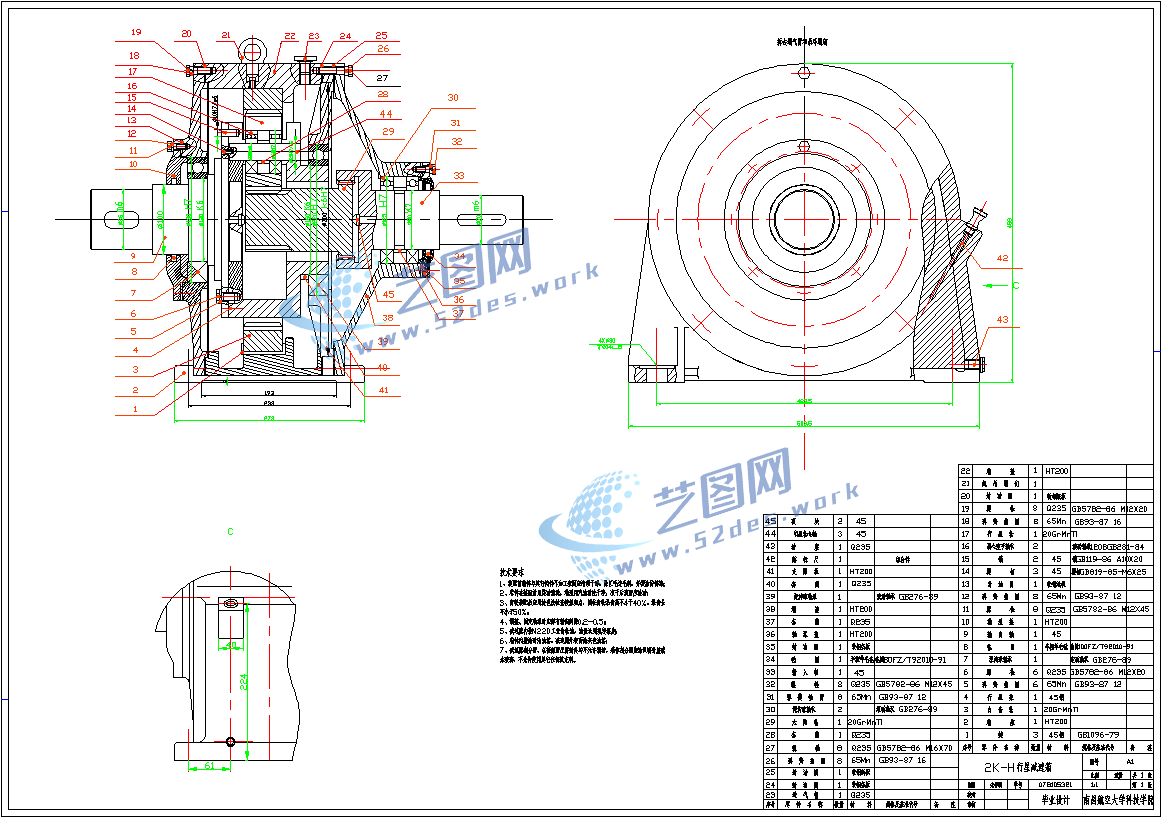

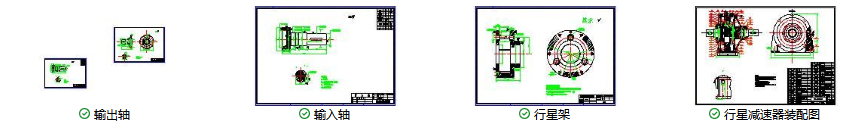

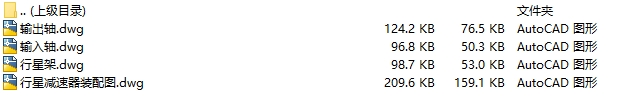

文件内容：CAD图纸行星齿轮减速器CAD图纸 国标CAD图纸：机械结构设计装配图

该行星齿轮减速器主要由太阳轮、行星轮、内齿圈、行星架、输入轴、输出轴、轴承支撑结构以及箱体组件组成。设备采用行星齿轮传动原理，通过多个行星轮同时参与啮合，实现动力分流和扭矩放大，相比传统齿轮减速机构具有结构紧凑、传动效率高、承载能力强以及减速比范围广等特点。太阳轮作为输入件驱动行星轮转动，行星架输出动力，通过合理设计齿轮啮合参数保证传动过程中的平稳性和可靠性。

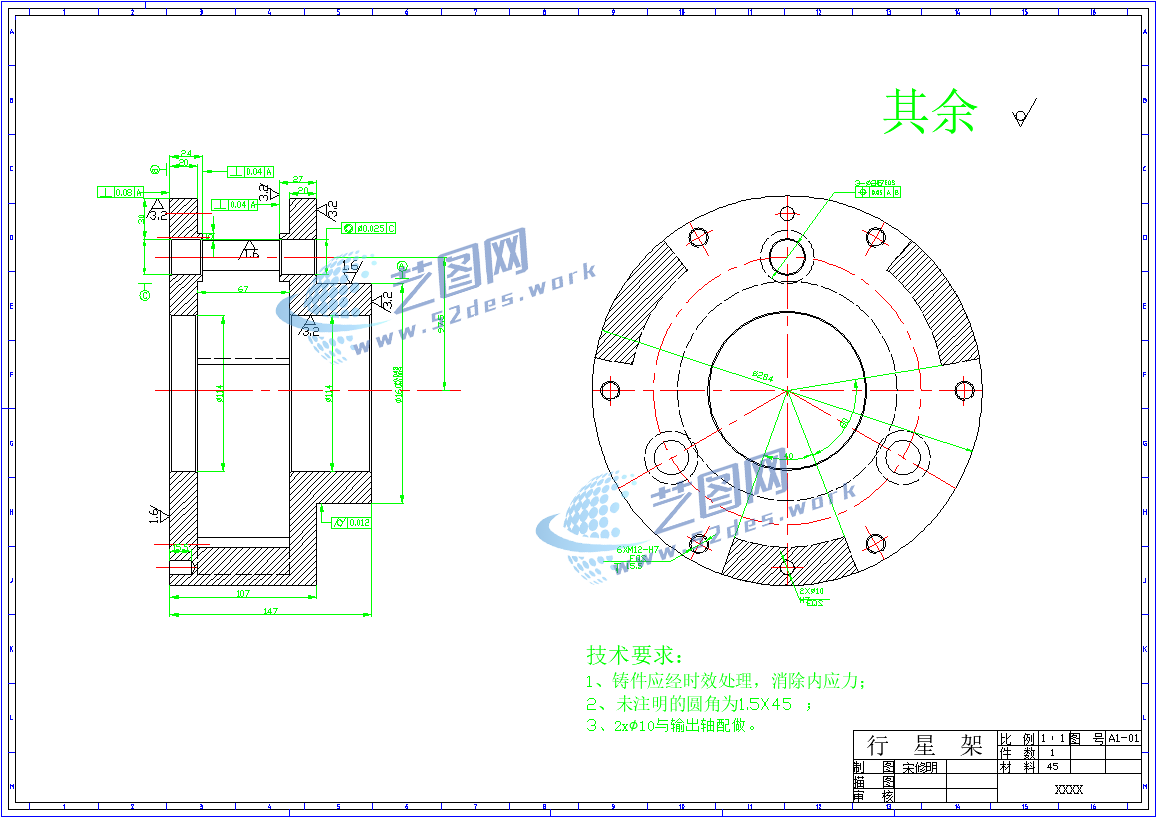

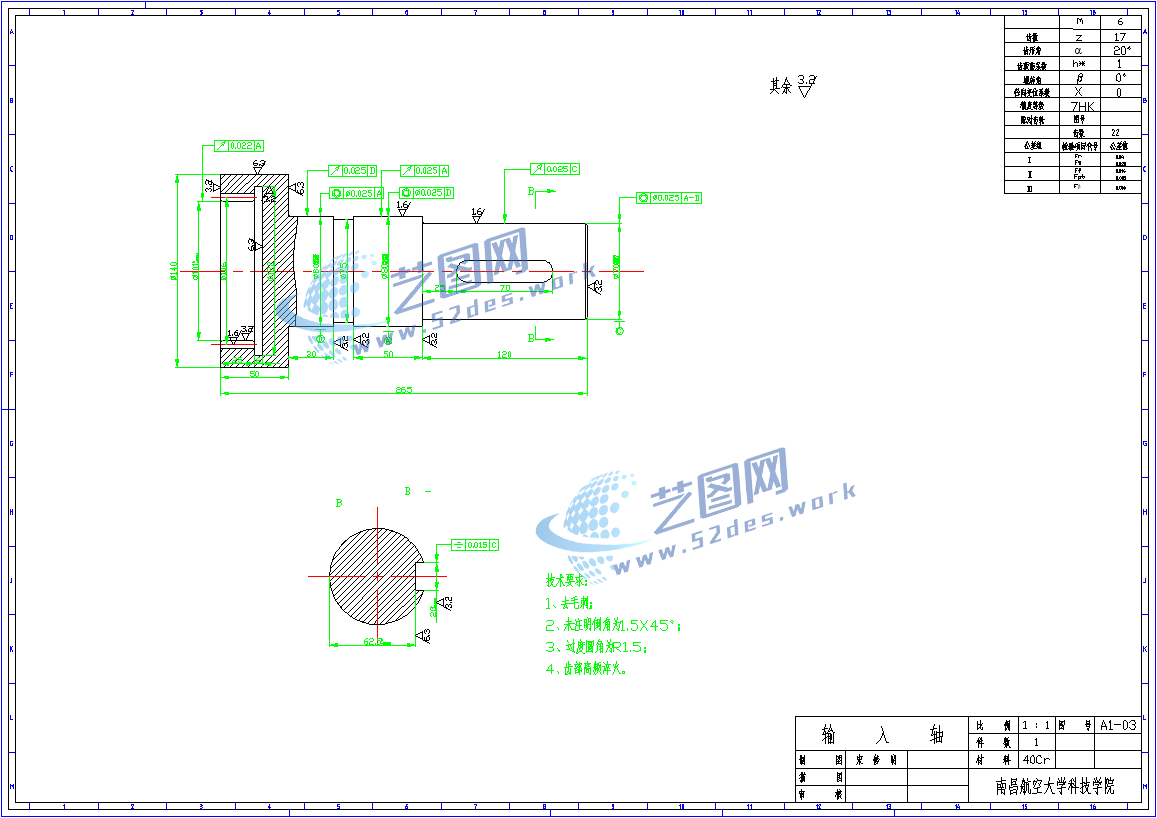

国标CAD图纸：零件图

减速器内部采用多级行星传动结构，各级齿轮通过精密加工与合理布置提高传动精度，箱体采用整体支撑形式，为齿轮啮合及轴系运转提供稳定工作环境。轴承支撑系统能够有效承受径向及轴向载荷，降低运行过程中的振动和噪声。该行星齿轮减速器具有高刚度、高可靠性和长寿命等特点，适用于工业机器人、自动化设备、工程机械及精密传动领域。
