空气室上体式零件注塑模具设计UG三维模型含说明书CAD图纸C22739

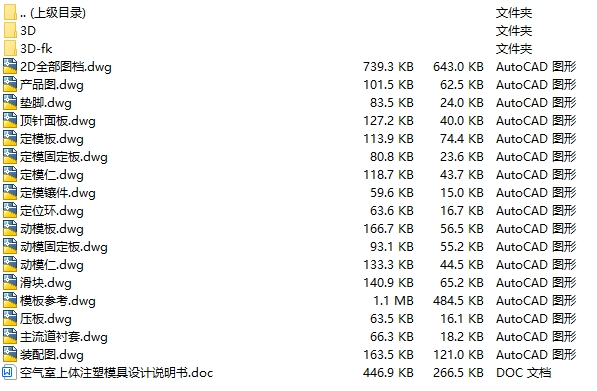

文件内容：CAD图纸、设计说明书

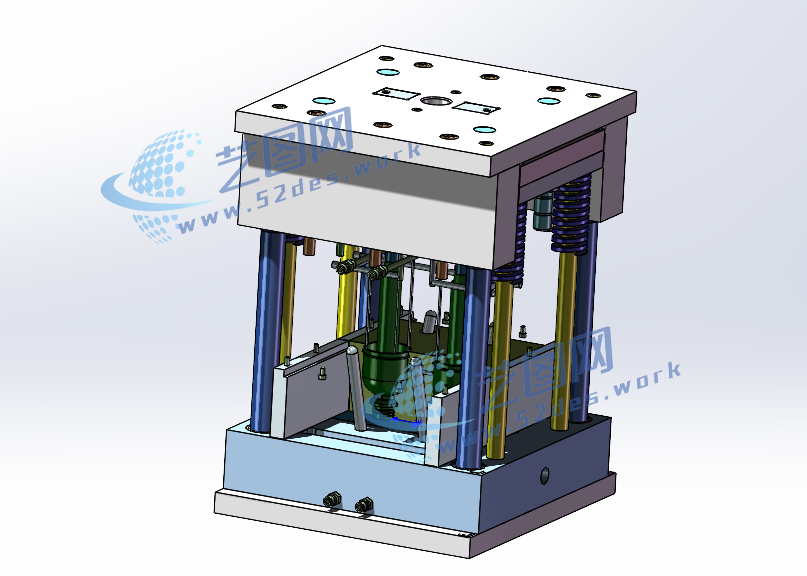

空气室上体式零件UG三维装配

空气室上体式零件注塑模具采用大型塑料结构件精密注塑成型方案，主要由定模座板、动模座板、型腔镶件、型芯组件、导向机构、顶出机构、复位机构以及冷却系统组成。针对空气室上体类零件尺寸较大、壁厚变化明显、内部结构复杂的特点，模具采用整体式模架与镶件组合结构，通过合理设计分型面和型芯布局，实现塑件外形及内部腔体结构的一次成型，保证产品尺寸精度和结构完整性。

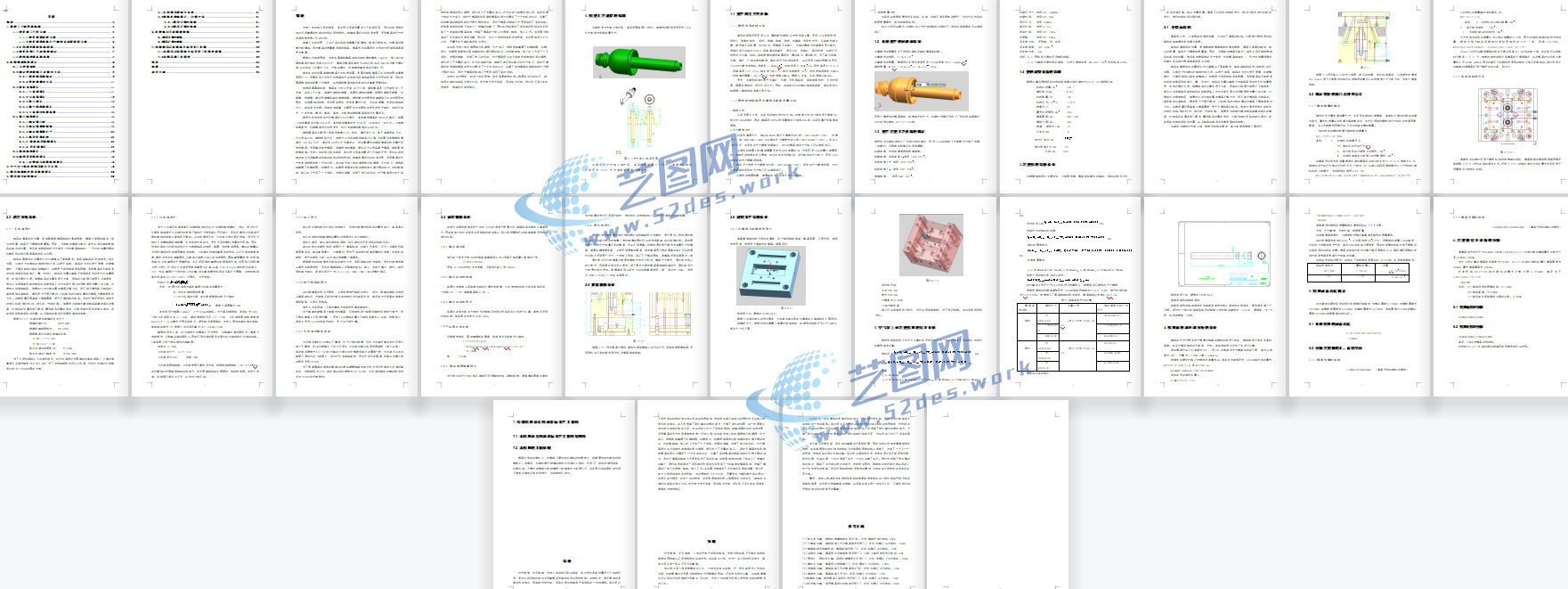

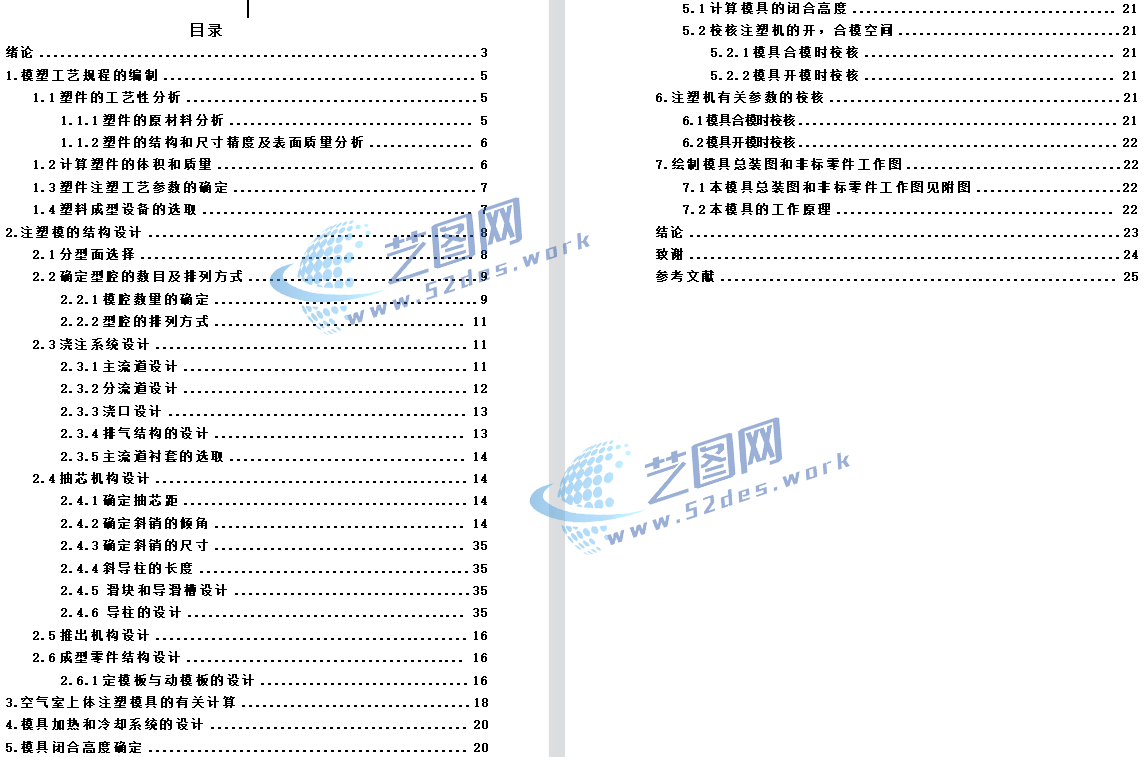

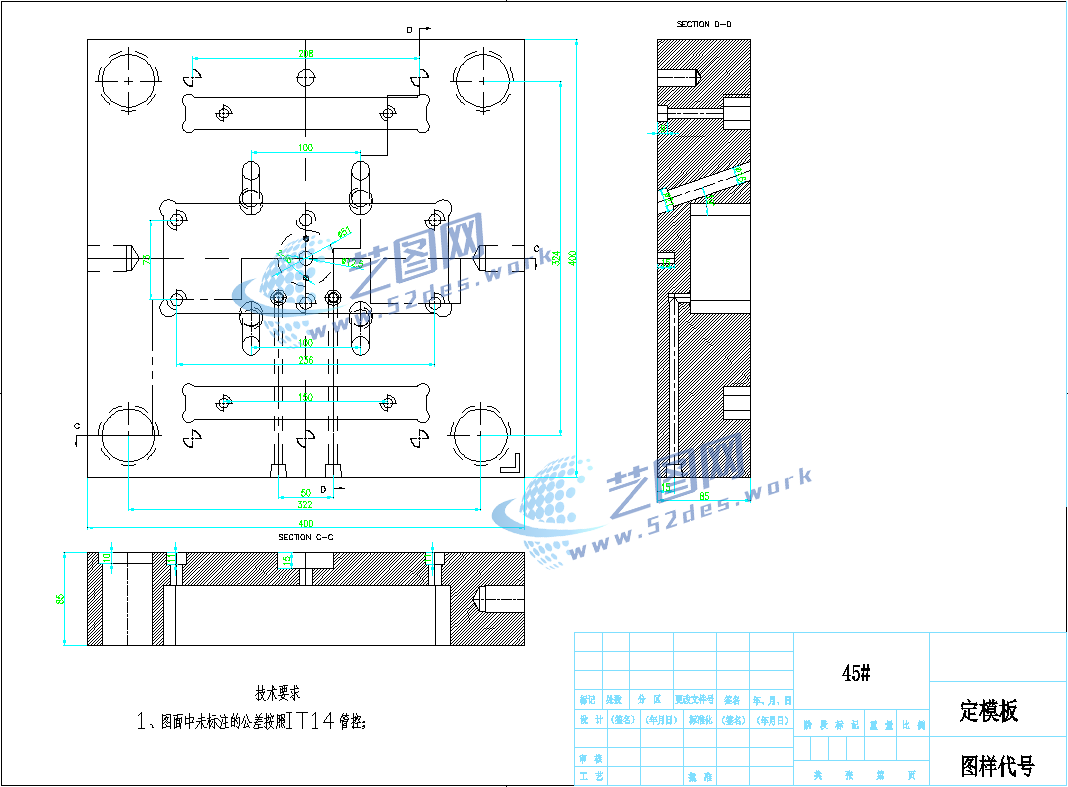

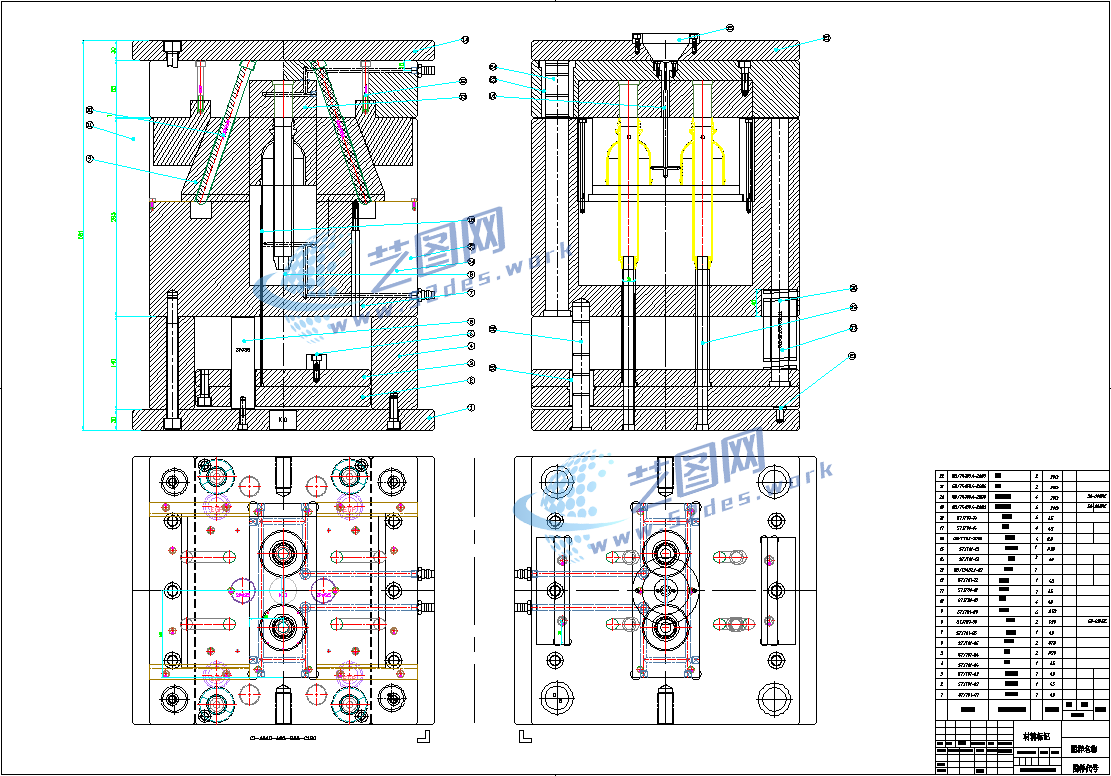

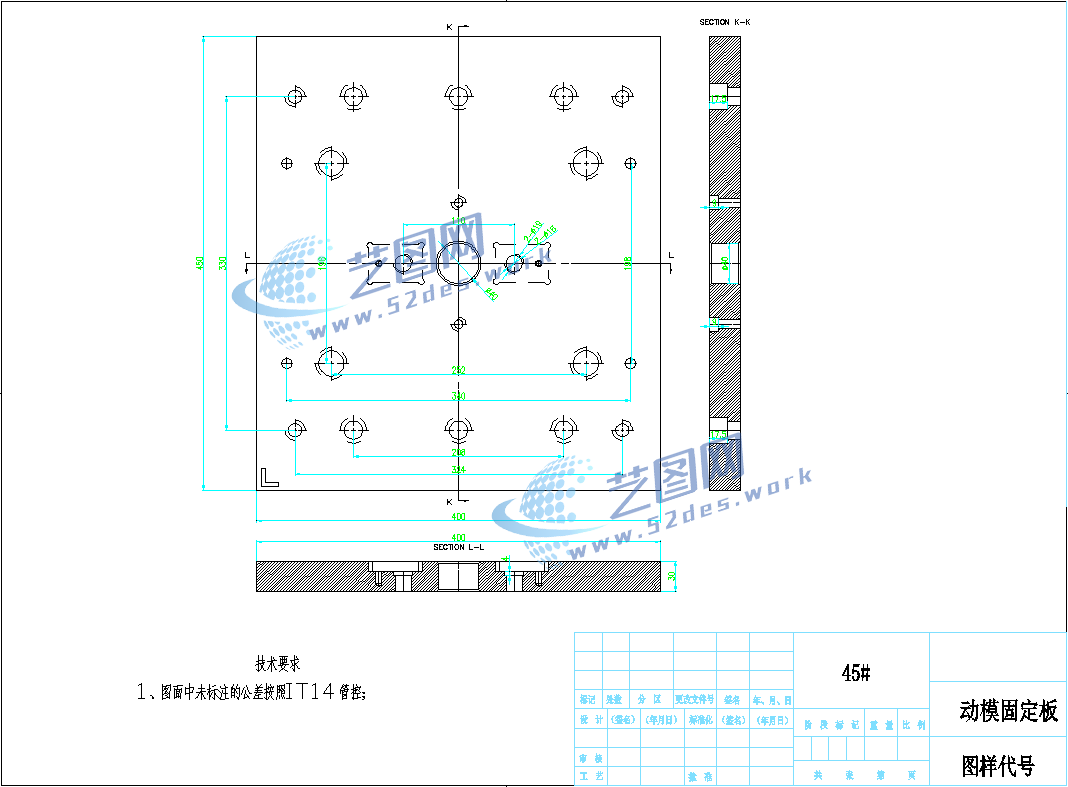

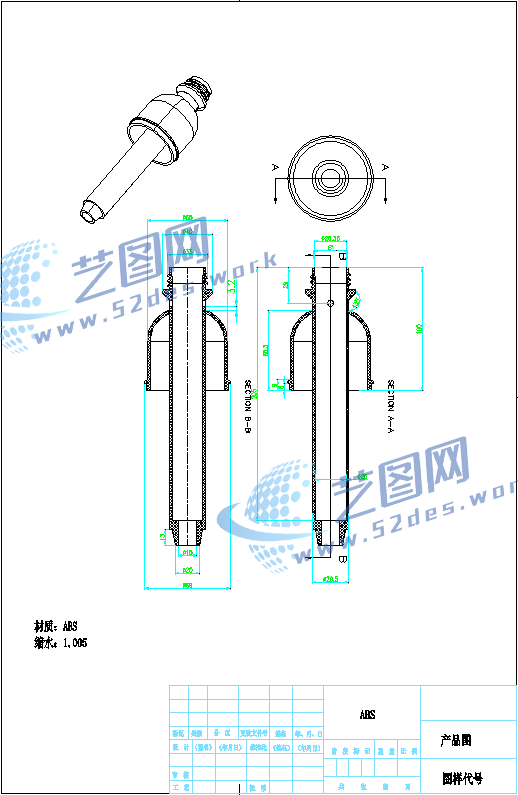

空气室上体式零件CAD图纸空气室上体式零件设计说明书目录

该模具采用多导柱导向定位结构，提高大型模具开合过程中的稳定性和重复定位精度；型腔区域根据塑件成型特点设置独立冷却通道，使模具温度分布更加均匀，降低注塑变形和缩痕风险。顶出系统采用多点顶出方式，使大型塑件脱模过程受力均匀，避免产品翘曲和损伤。整体结构具有刚度高、运行可靠、维护方便等特点，适用于汽车零部件、设备外壳及大型塑料结构件的批量注塑生产。
