v形件弯曲模结构设计含CAD图纸+solidworks21三维模型｜C24218

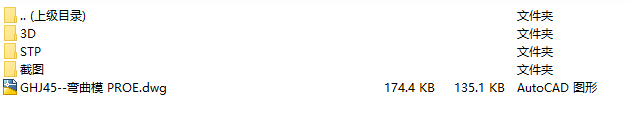

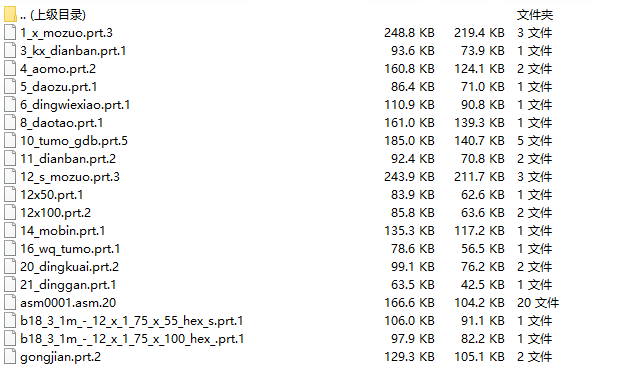

文件内容：ProE三维模型、CAD图纸

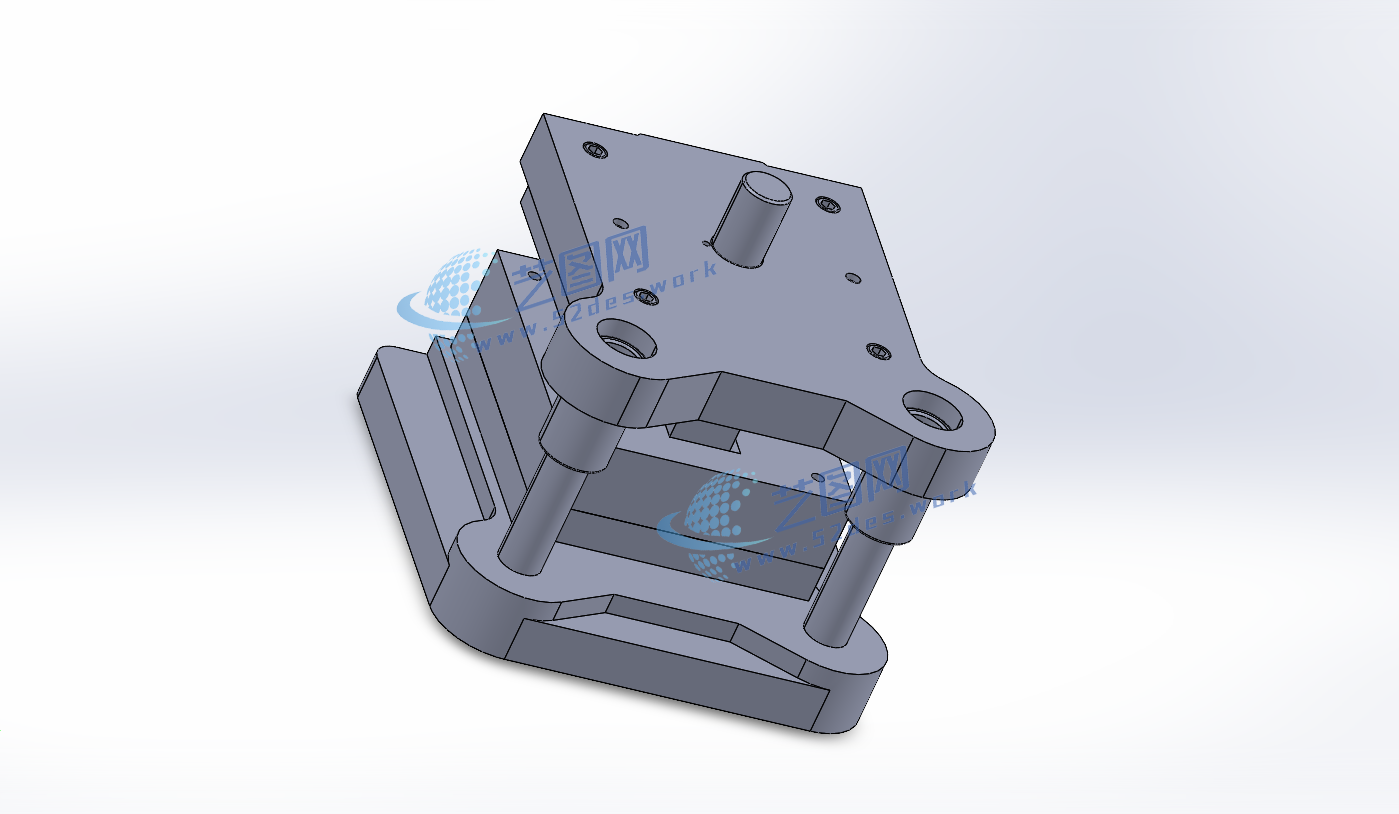

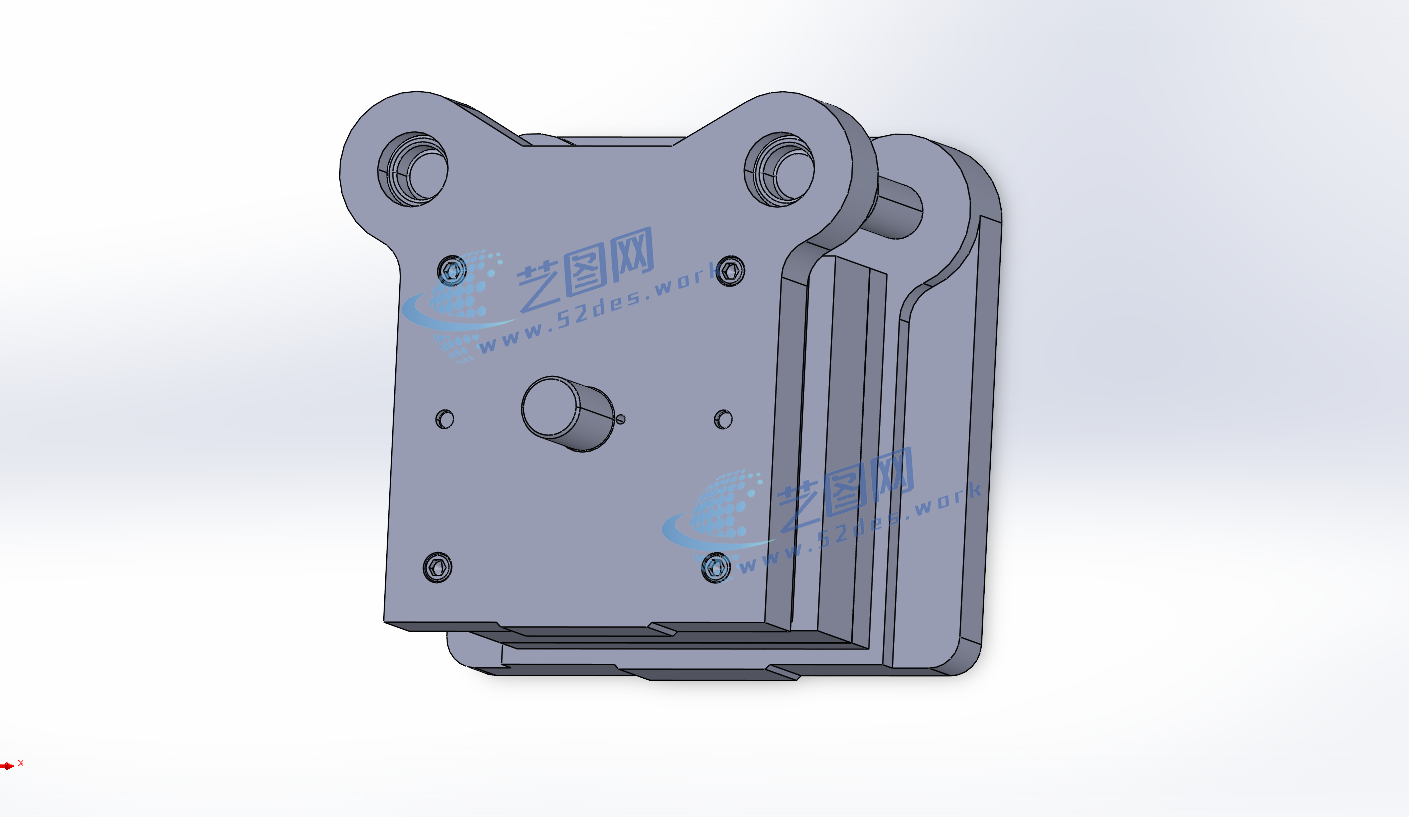

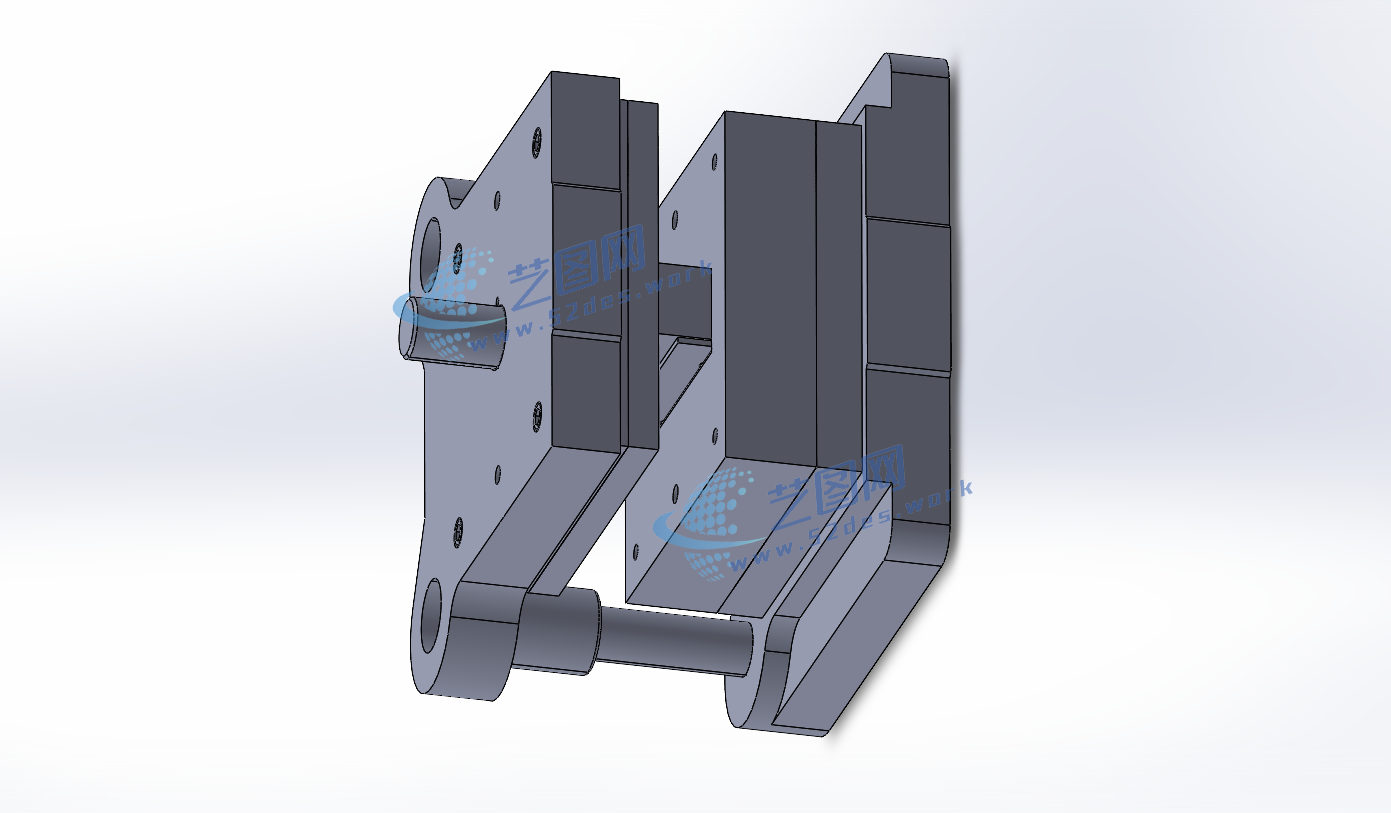

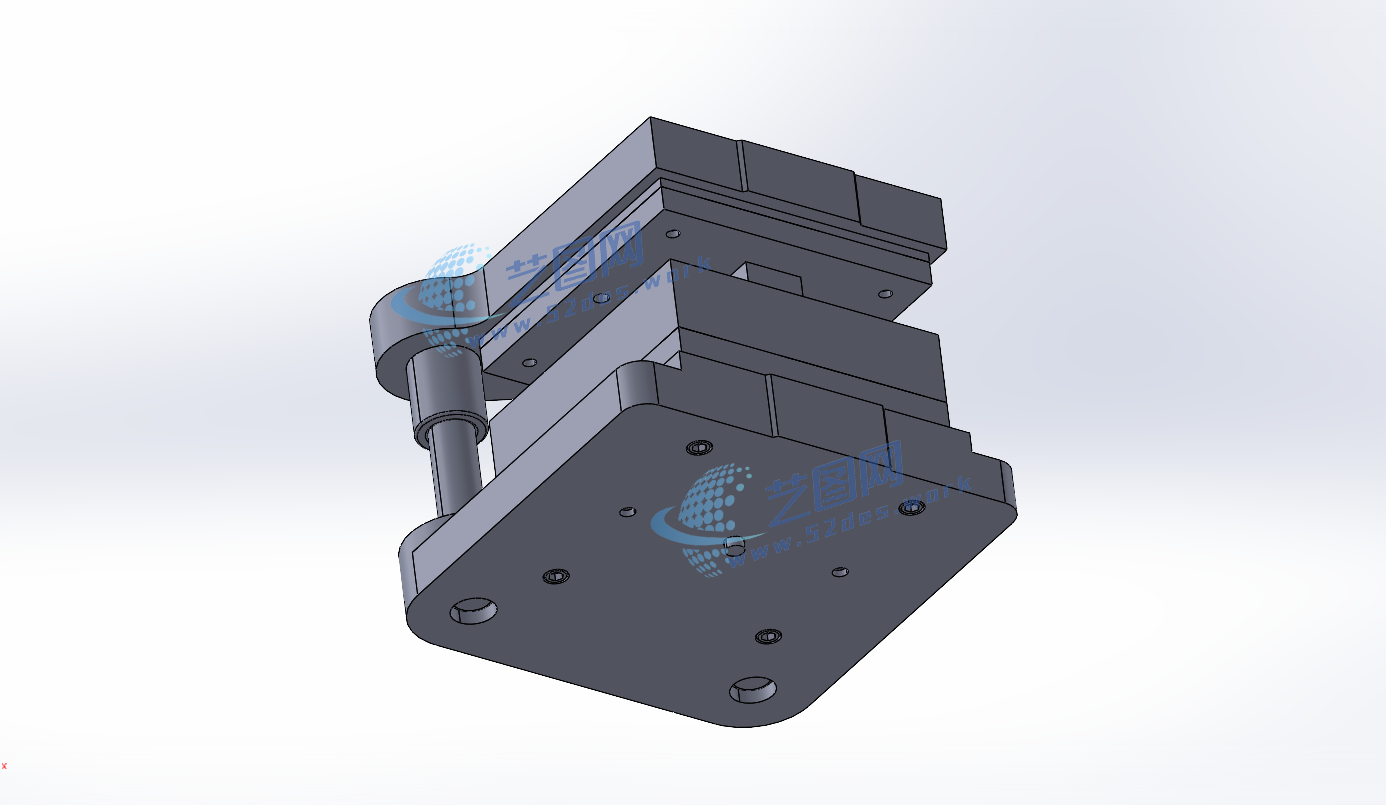

v形件弯曲模ProE三维装配模型

V形件弯曲模结构设计采用专用弯曲成形模具结构，主要由上模座、下模座、凸模、凹模、导向机构、定位装置以及卸料组件组成。模具根据V形弯曲件的成形特点设计，通过凸模向下运动与V形凹模配合，使板料在模腔内产生塑性变形，实现一次弯曲成形。上下模采用导柱导套进行精密导向，提高合模过程中的运动稳定性，保证弯曲角度和尺寸精度。

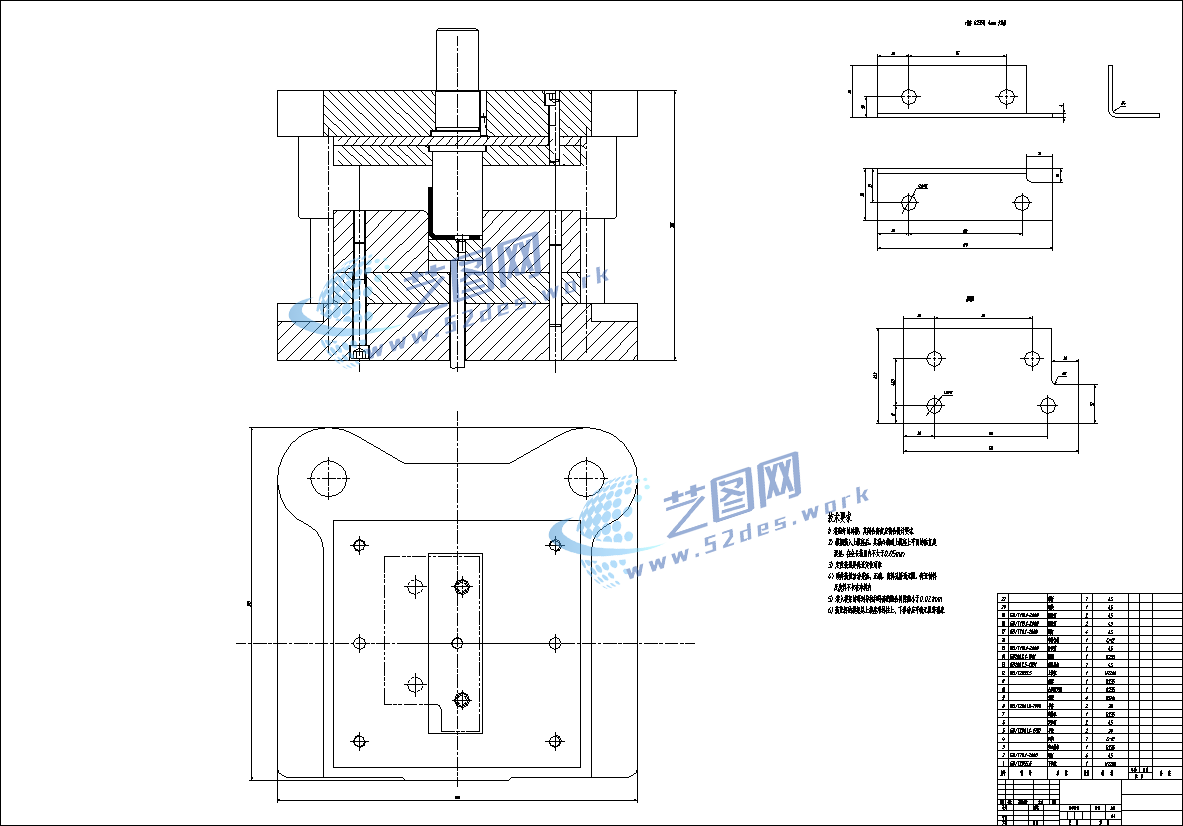

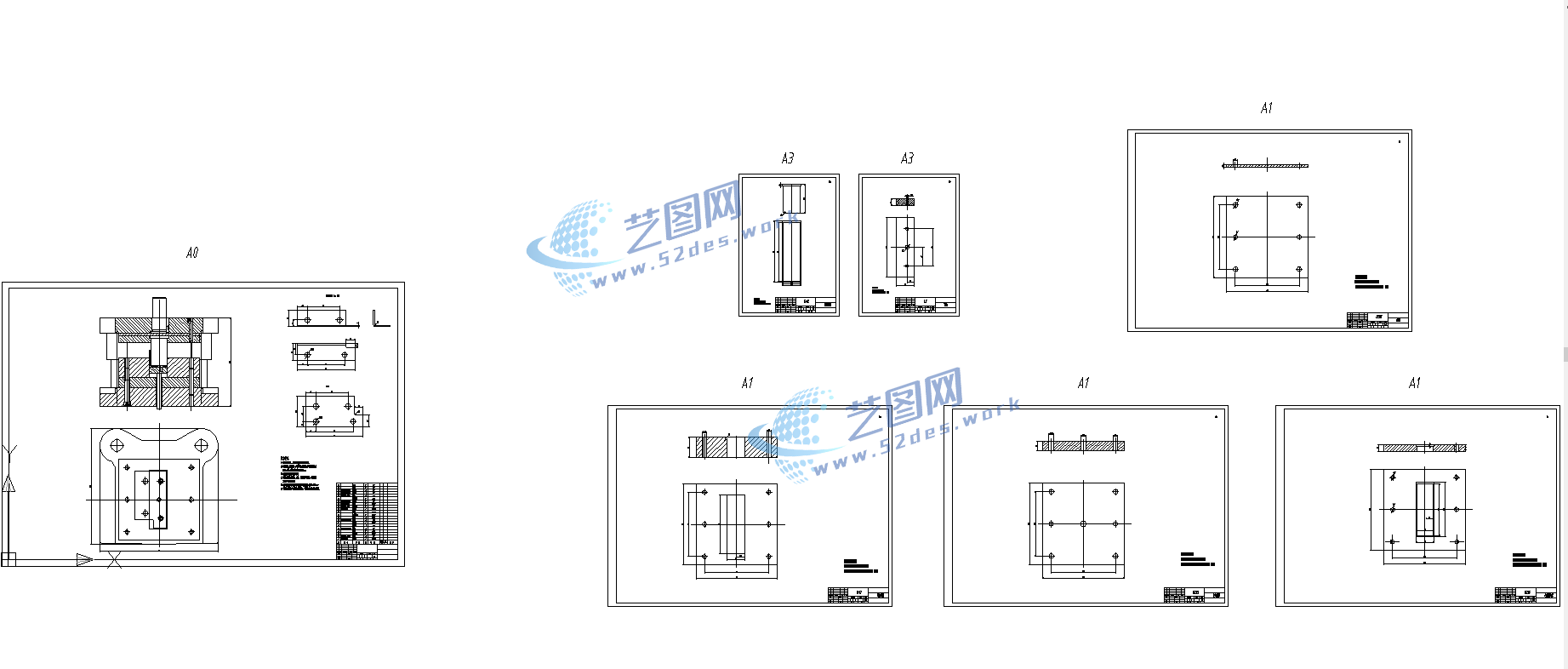

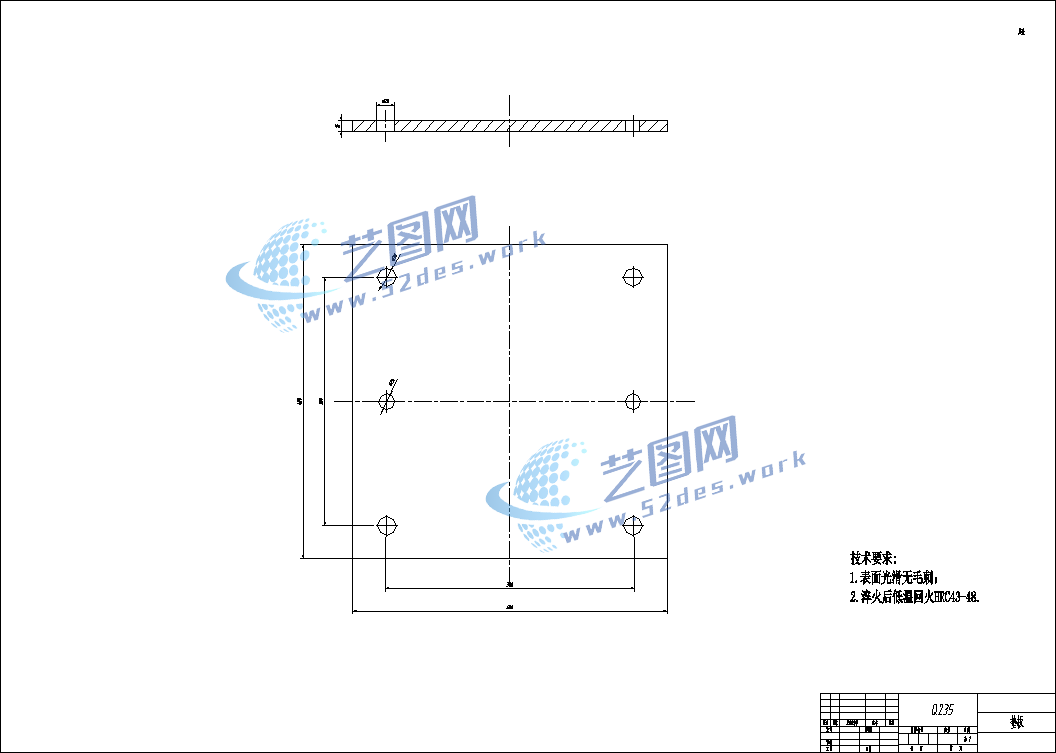

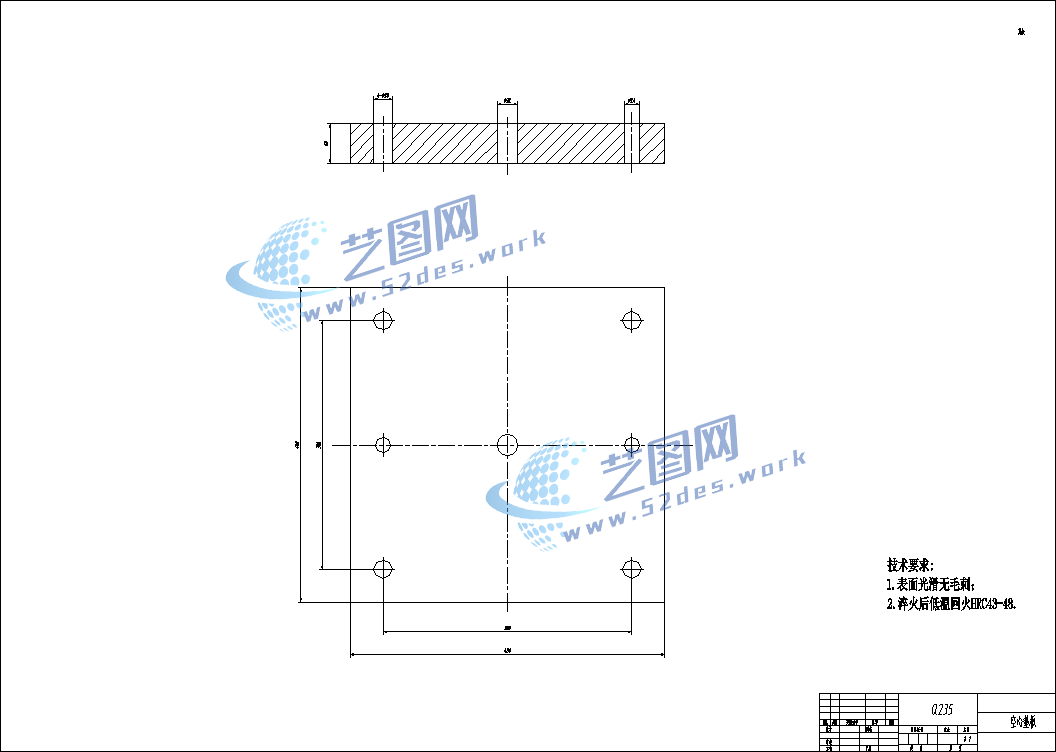

v形件弯曲模CAD图纸v形件弯曲模CAD图纸v形件弯曲模CAD图纸

该模具采用开放式V形弯曲结构，具有结构简单、制造方便、调整灵活等特点。成形过程中通过合理设计凸凹模间隙及弯曲圆角，降低板料回弹影响，提高零件成形质量；定位结构保证工件装夹位置准确，避免弯曲偏移。模具整体刚度较高，适用于钣金件、支架类零件的小批量及批量冲压生产，可满足较高精度要求的弯曲加工需求。
