柴油机飞轮锁片冲压模具设计含CAD图纸+说明书｜C24271

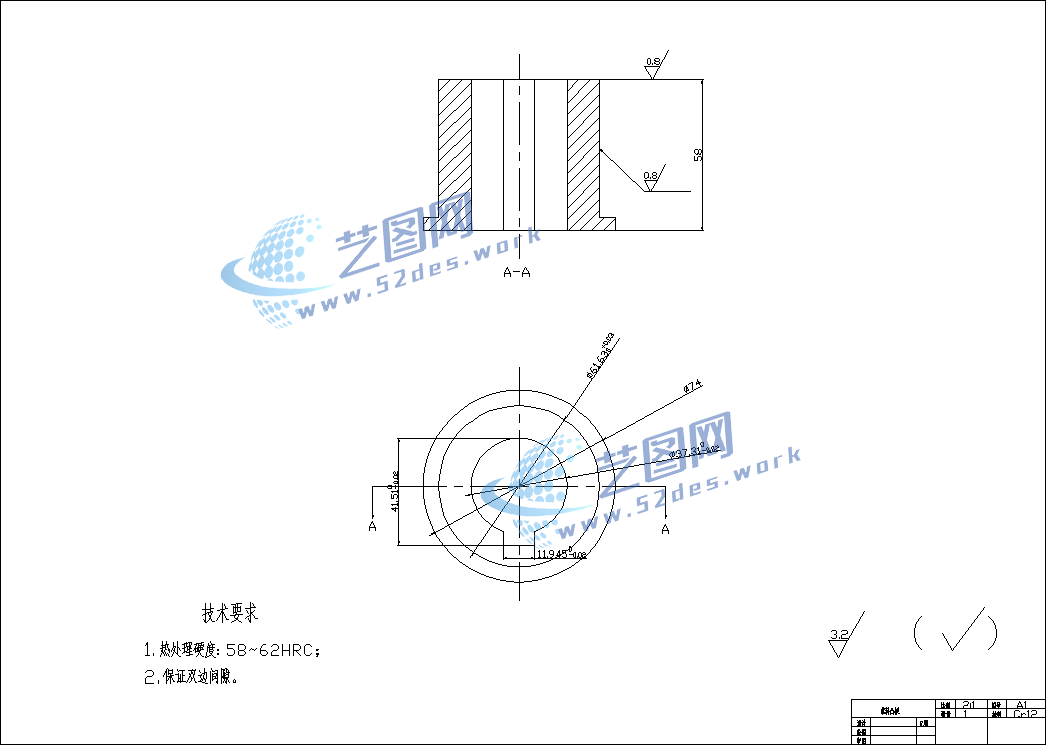

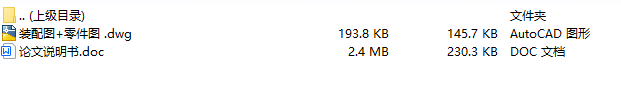

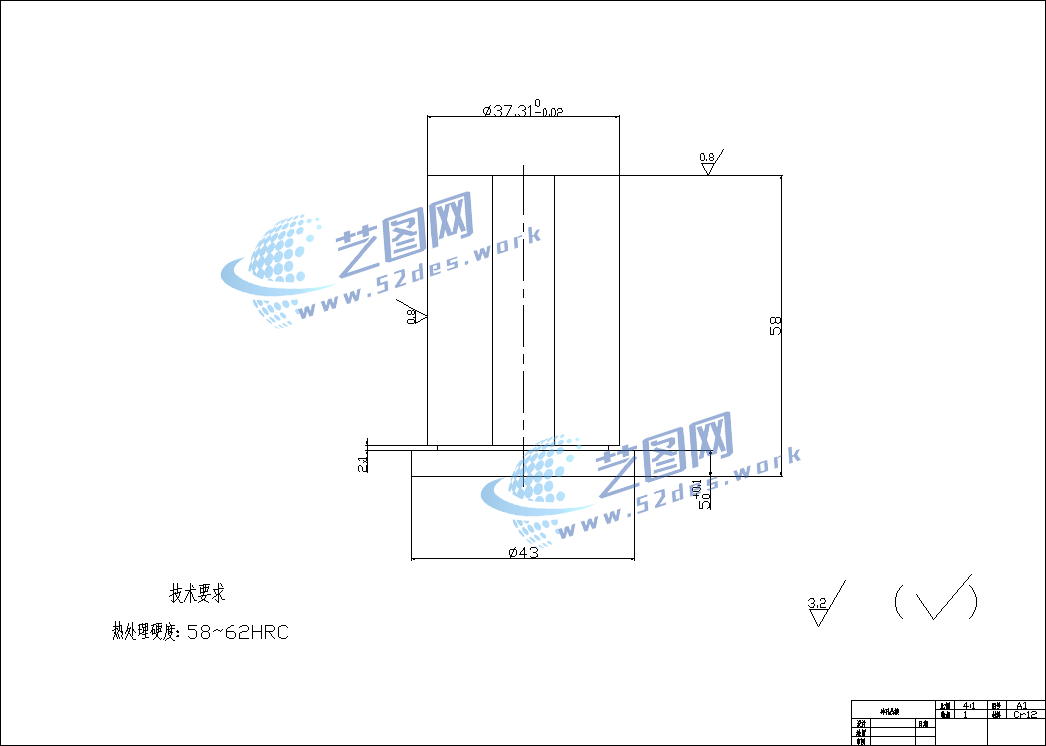

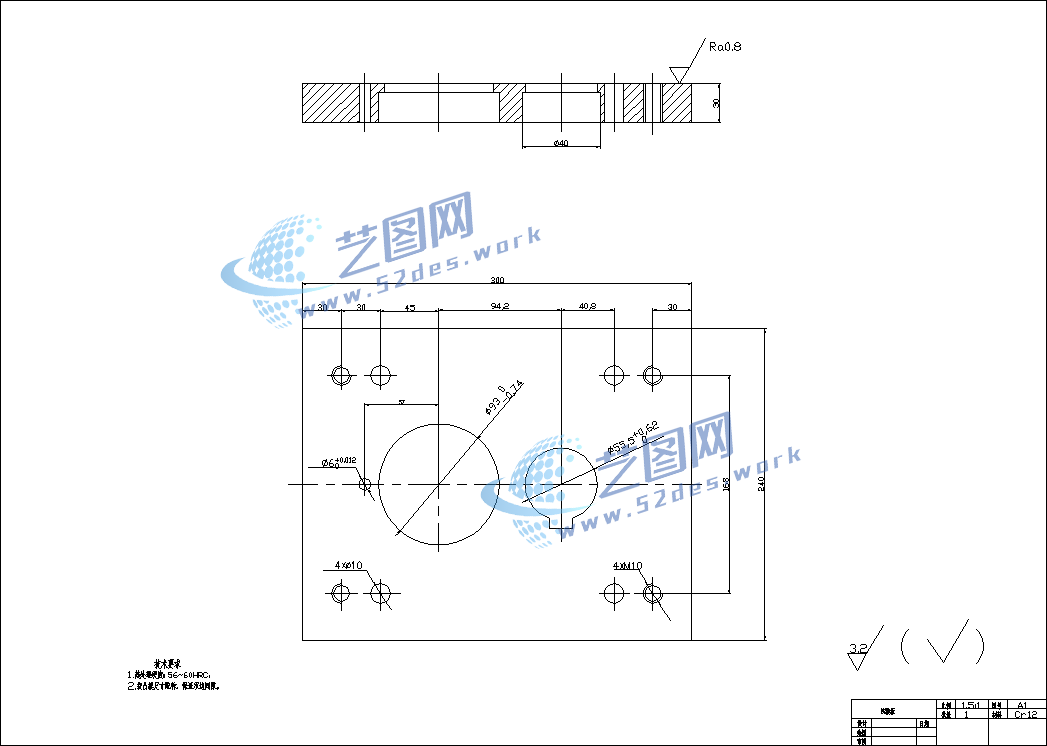

文件内容：CAD图纸、设计说明书 飞轮锁片冲压模具CAD图纸

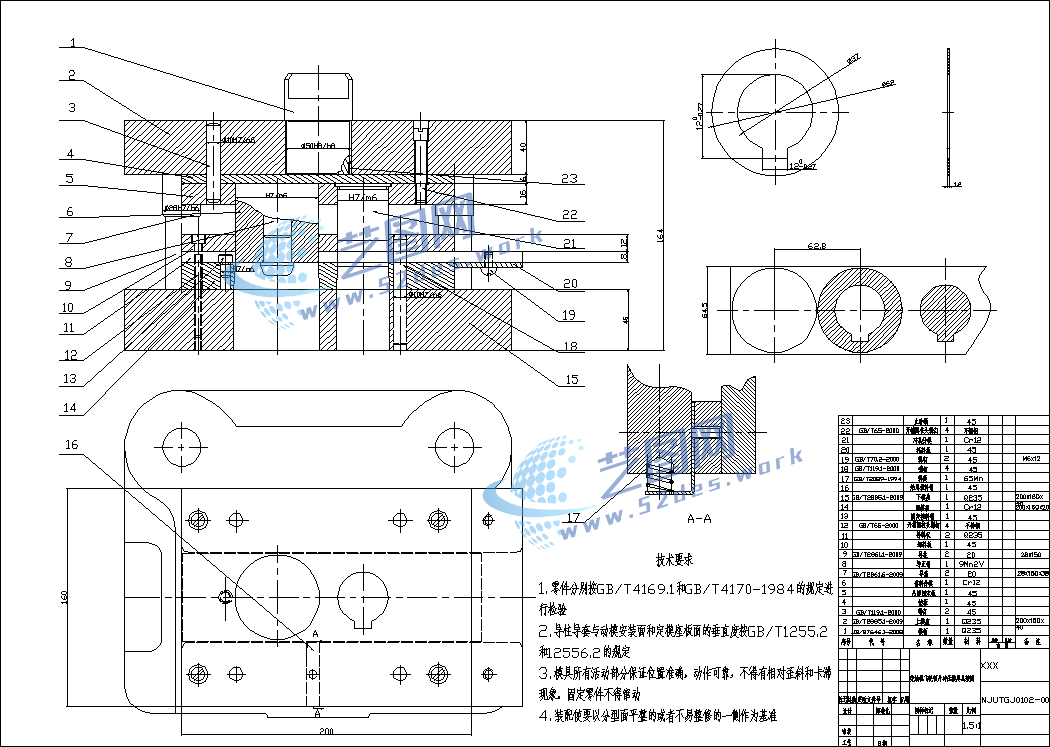

柴油机飞轮锁片冲压模具主要用于板料零件的冲裁成形加工，模具结构采用上下模组合式设计，由上模座、凸模固定板、冲裁凸模、凹模、卸料板、导向组件以及下模座等部分组成。工作时通过压力机滑块带动上模下行，使凸模与凹模配合完成锁片外形轮廓及孔槽结构的一次冲裁加工，保证零件尺寸精度和批量生产稳定性。

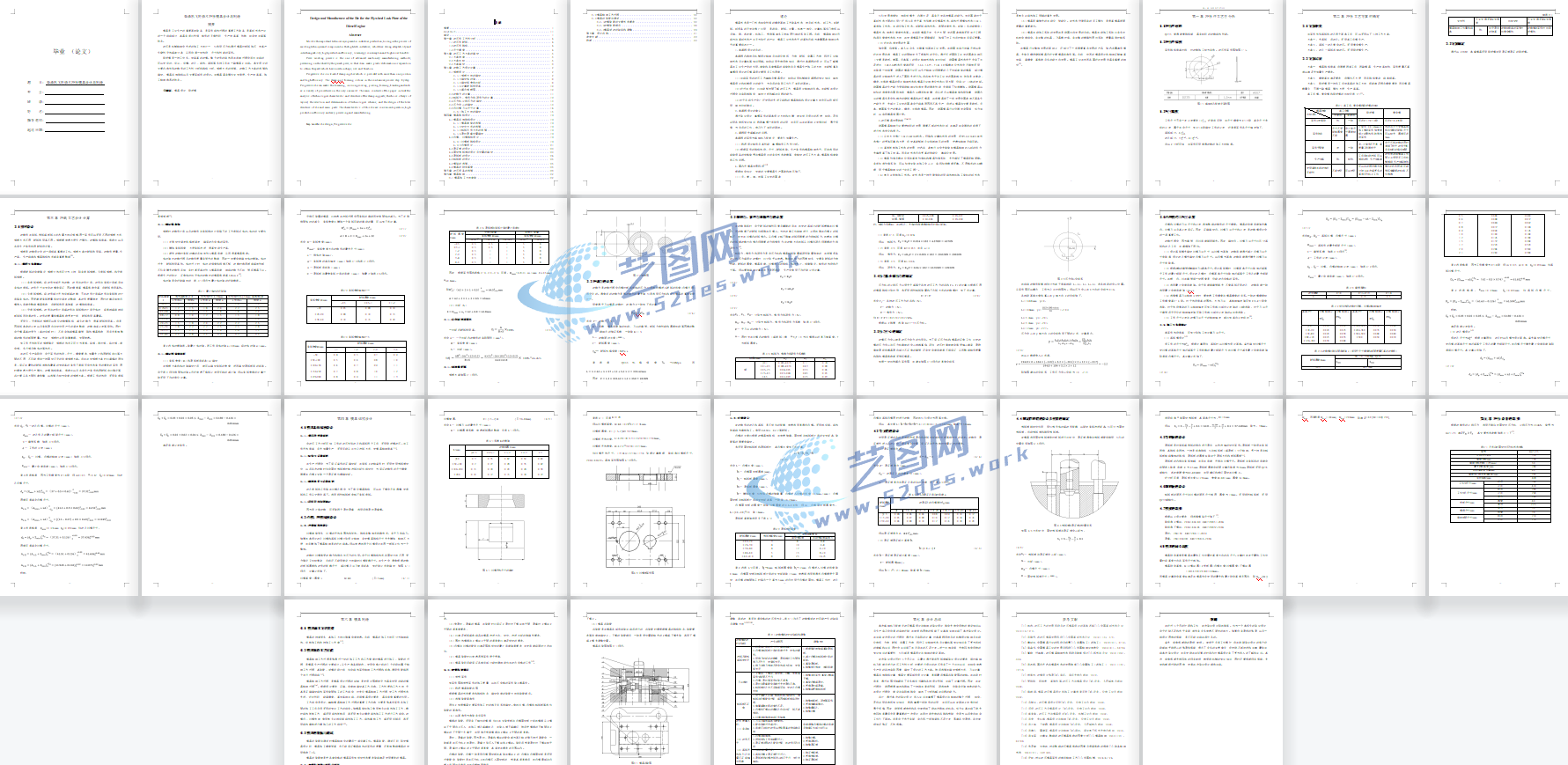

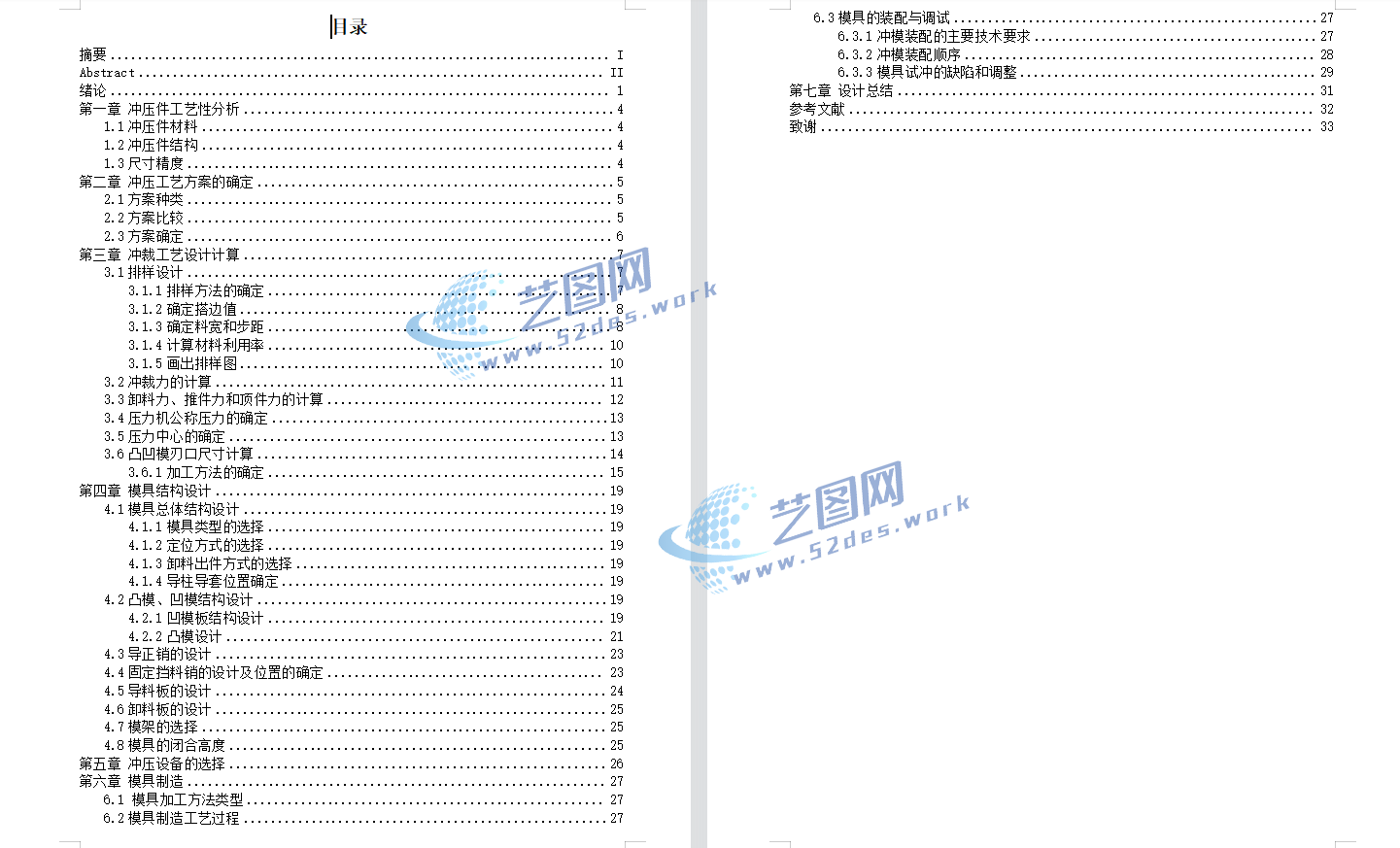

飞轮锁片冲压模具设计说明书目录

该模具采用导柱导套进行精密导向，提高上下模运动同轴度，减少冲裁间隙不均造成的毛刺和模具磨损。模具内部设置合理的定位结构，对板料进行准确限位，同时利用卸料机构实现冲压完成后的零件快速脱离，提高生产效率。整体结构紧凑，具有制造成本低、操作方便、冲裁质量稳定等特点，适用于柴油机飞轮锁片类薄板零件的大批量加工生产。
