数控车床主轴箱CKBJ6180结构设计含CAD图纸+UG三维模型+说明书｜C24278

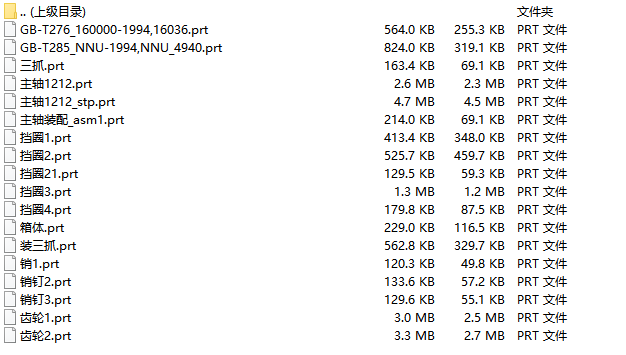

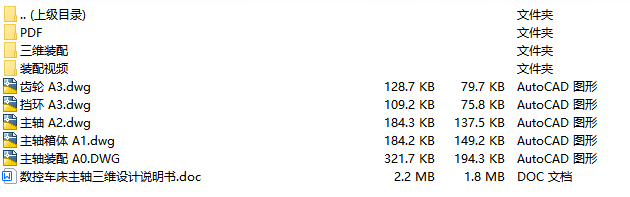

文件内容：UG三维模型、CAD图纸、设计说明书

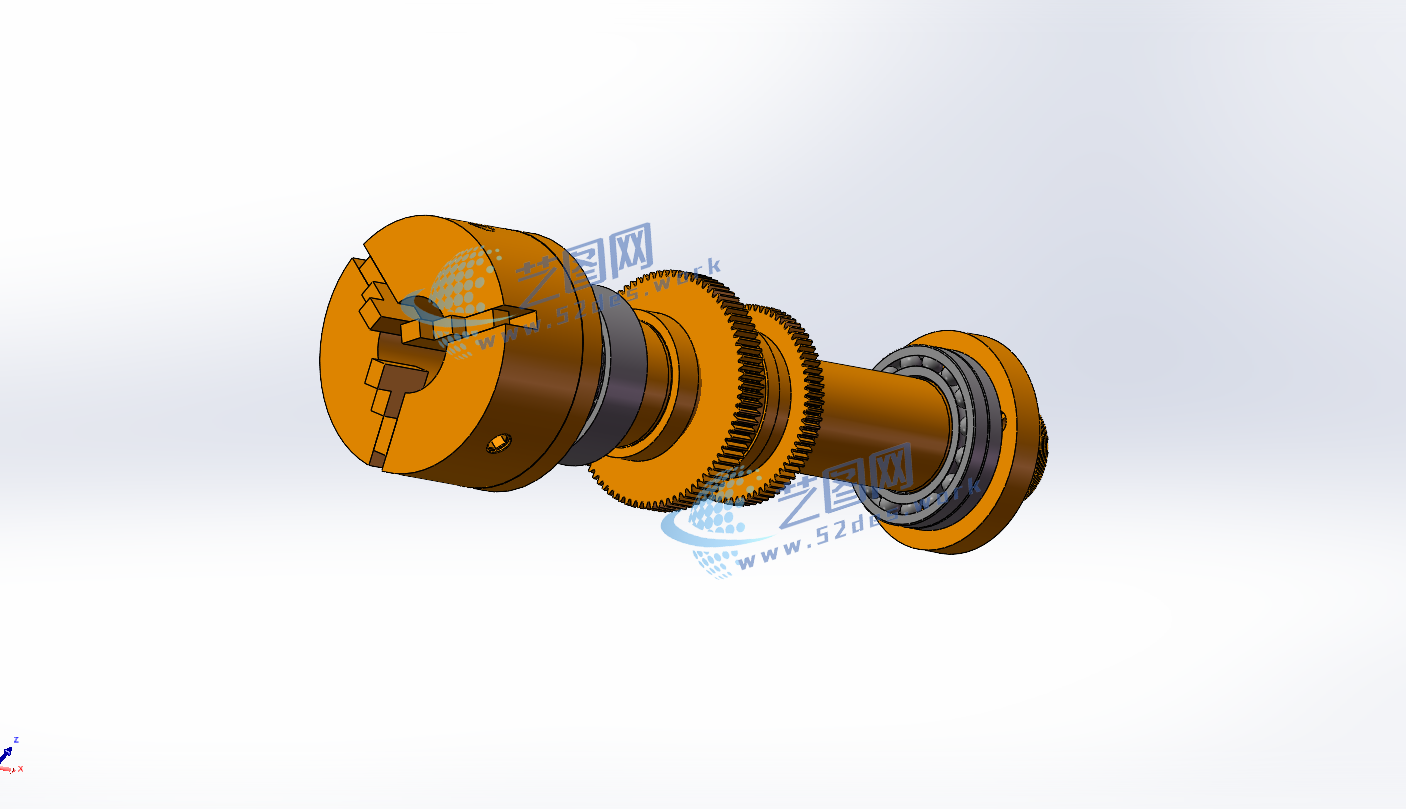

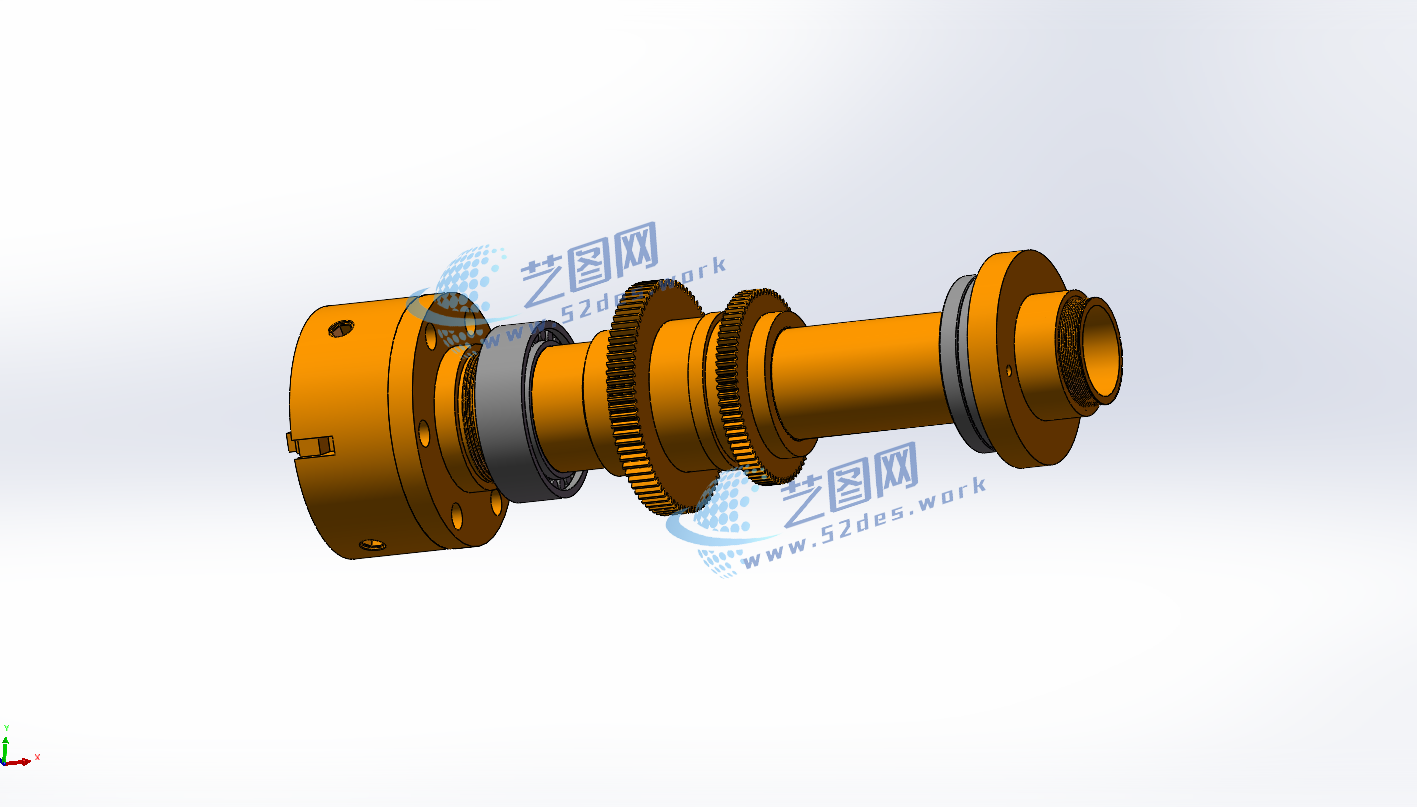

数控车床主轴箱UG三维装配模型

该CKBJ6180数控车床主轴箱采用高刚性主轴组件与齿轮传动变速相结合的结构形式，是数控车床实现工件高速、高精度回转加工的核心传动部件。主轴箱主要由主轴、前后支撑轴承、传动齿轮组、同步齿轮、联轴传动机构、箱体及辅助润滑冷却结构组成，通过电机动力输入，经齿轮传动实现主轴转速调节和扭矩输出。数控车床主轴系统通常需要兼顾传动精度、刚度、振动控制以及高速运行稳定性。

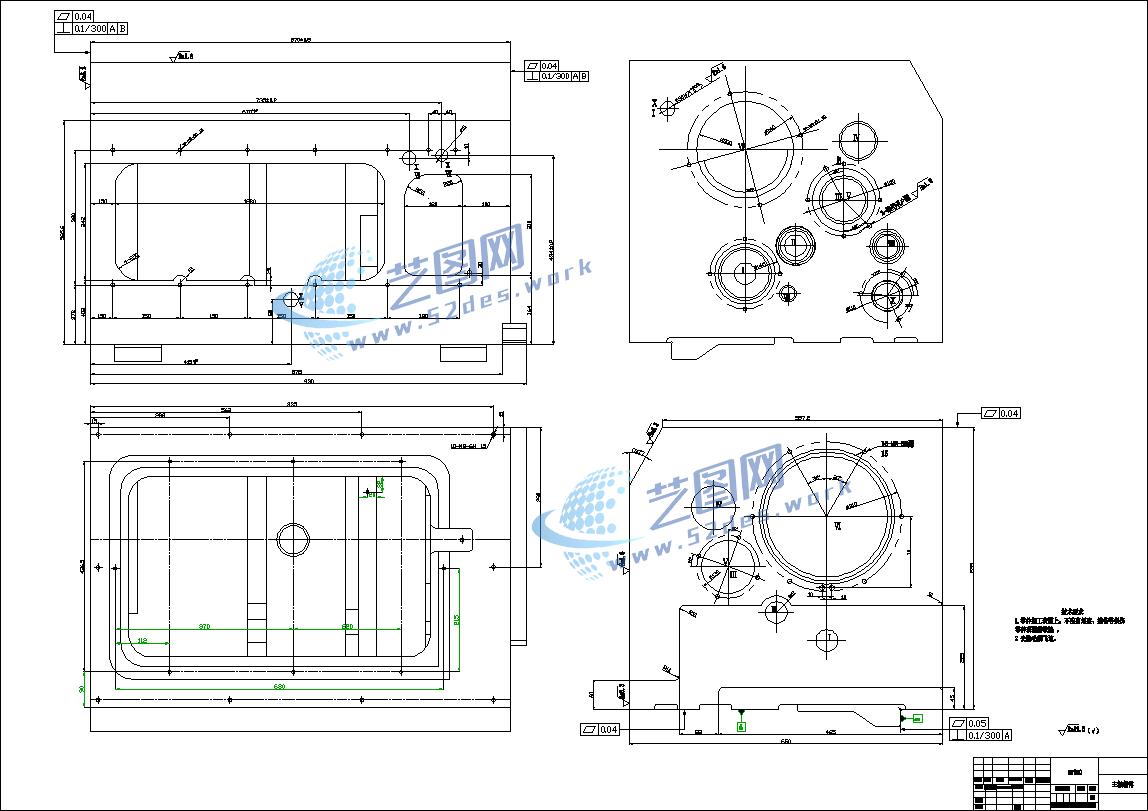

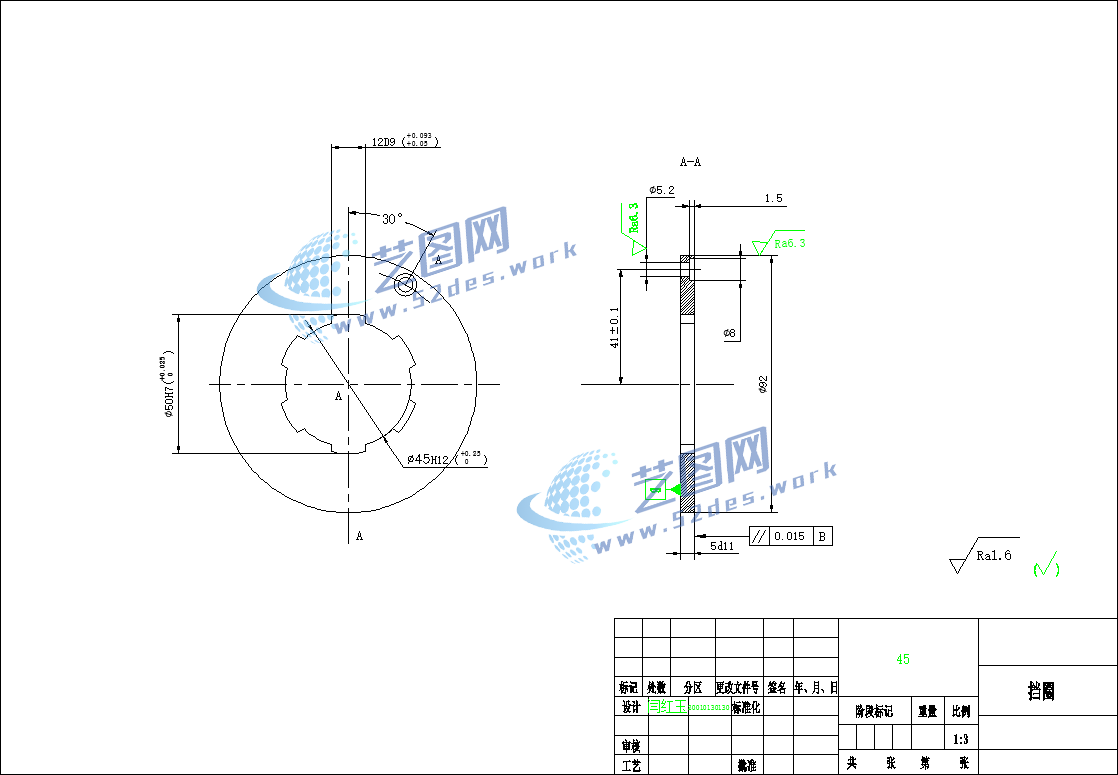

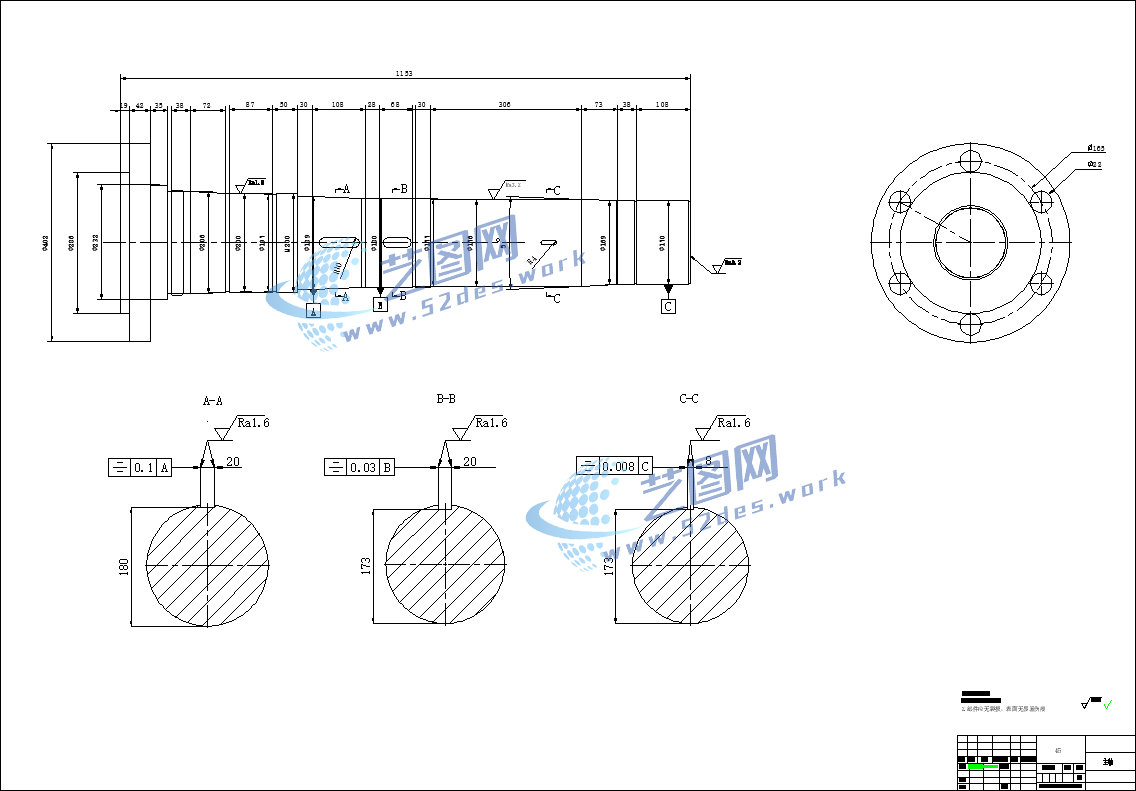

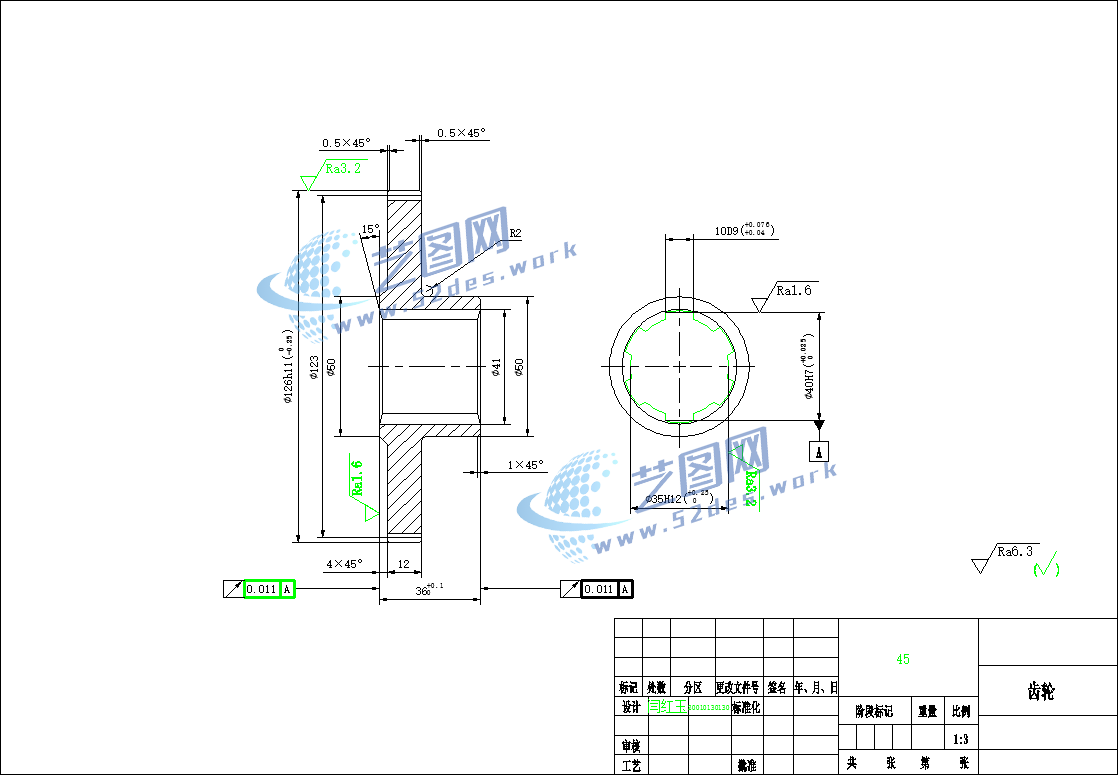

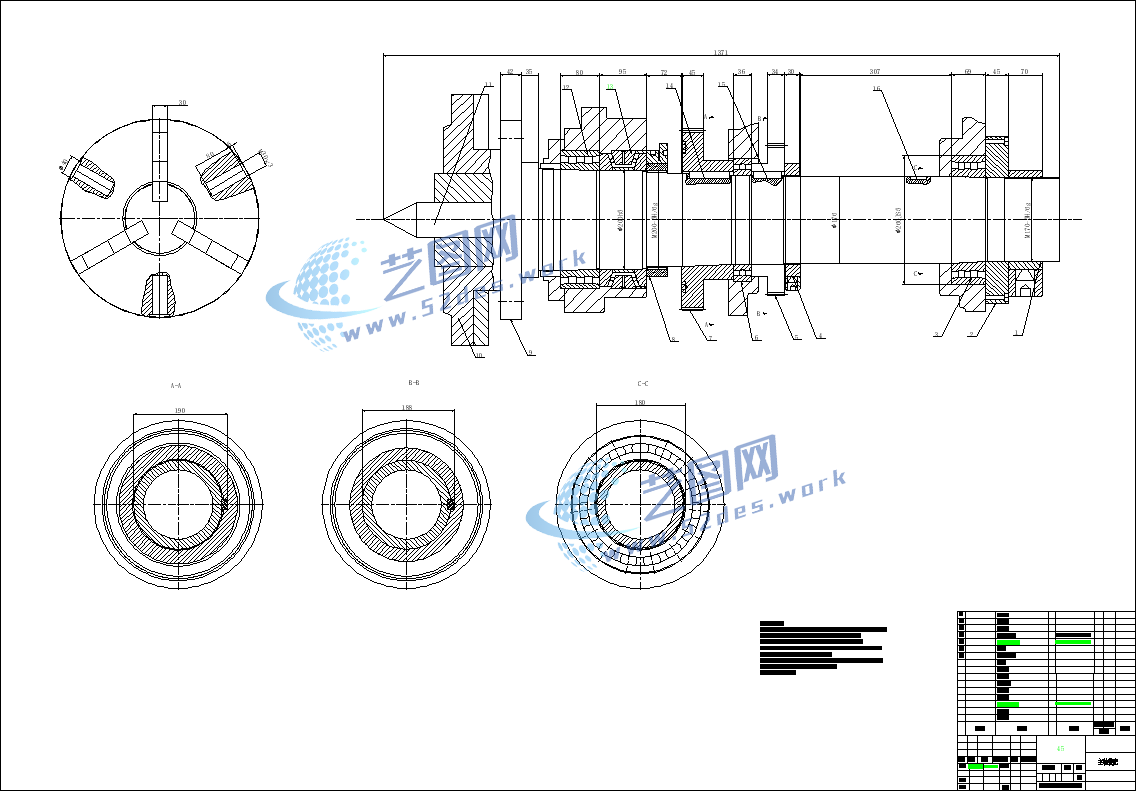

国标CAD图纸：机械结构设计装配图

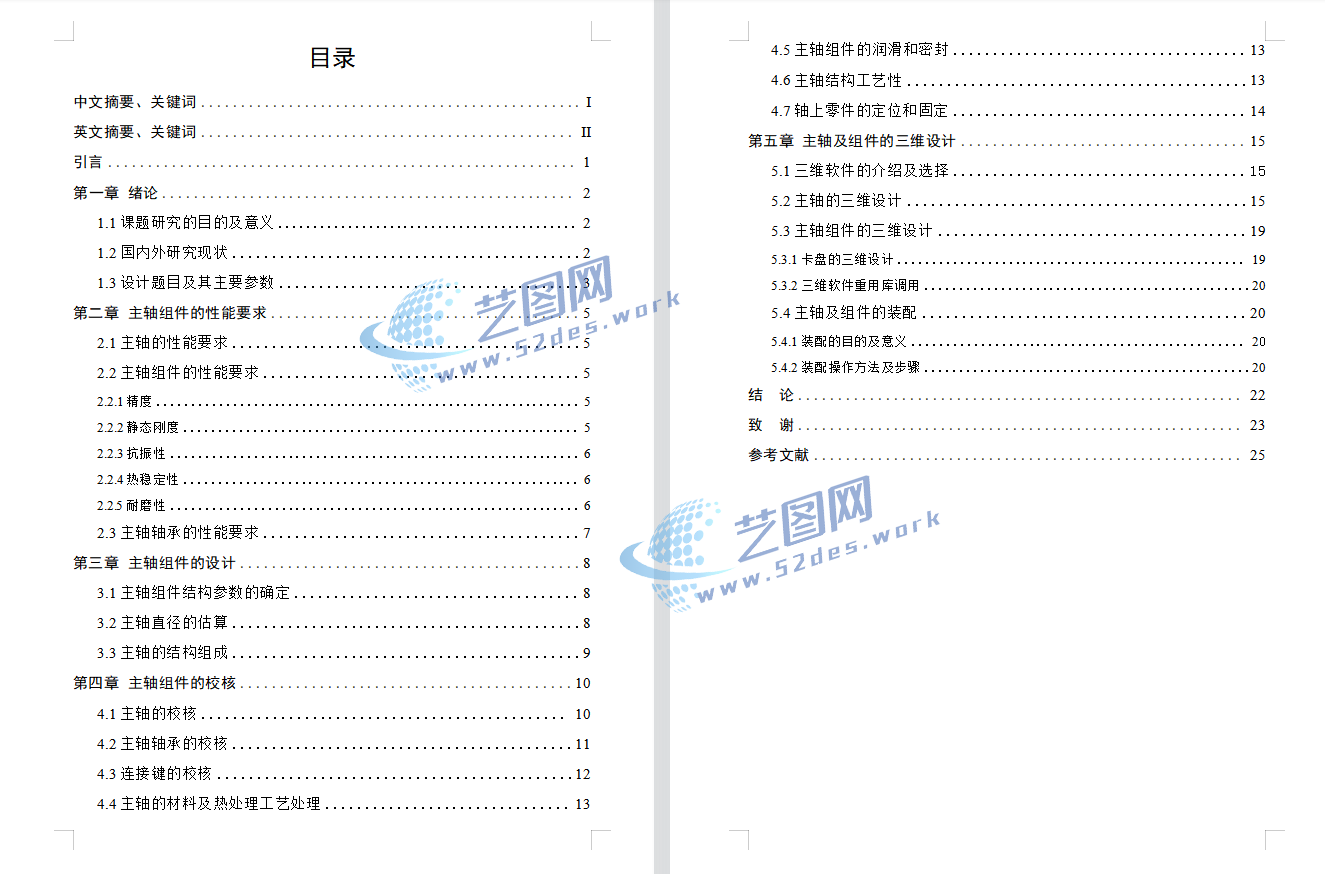

数控车床主轴箱设计说明书目录

该结构采用模块化轴系布置方式，主轴前端通过精密轴承支撑，保证刀具或卡盘安装后的回转精度；中间设置多级齿轮传动副，实现动力传递和速比转换，提高低速大扭矩切削能力。齿轮副经过精密加工与啮合调整，可降低传动噪声和冲击，提高主轴运行平稳性。部分数控机床主轴箱还采用内装式电主轴或直接驱动形式，以减少中间传动环节，提高高速加工性能。
