240t焊接滚轮架主动滚轮座机械设计含说明书CAD图纸C24263

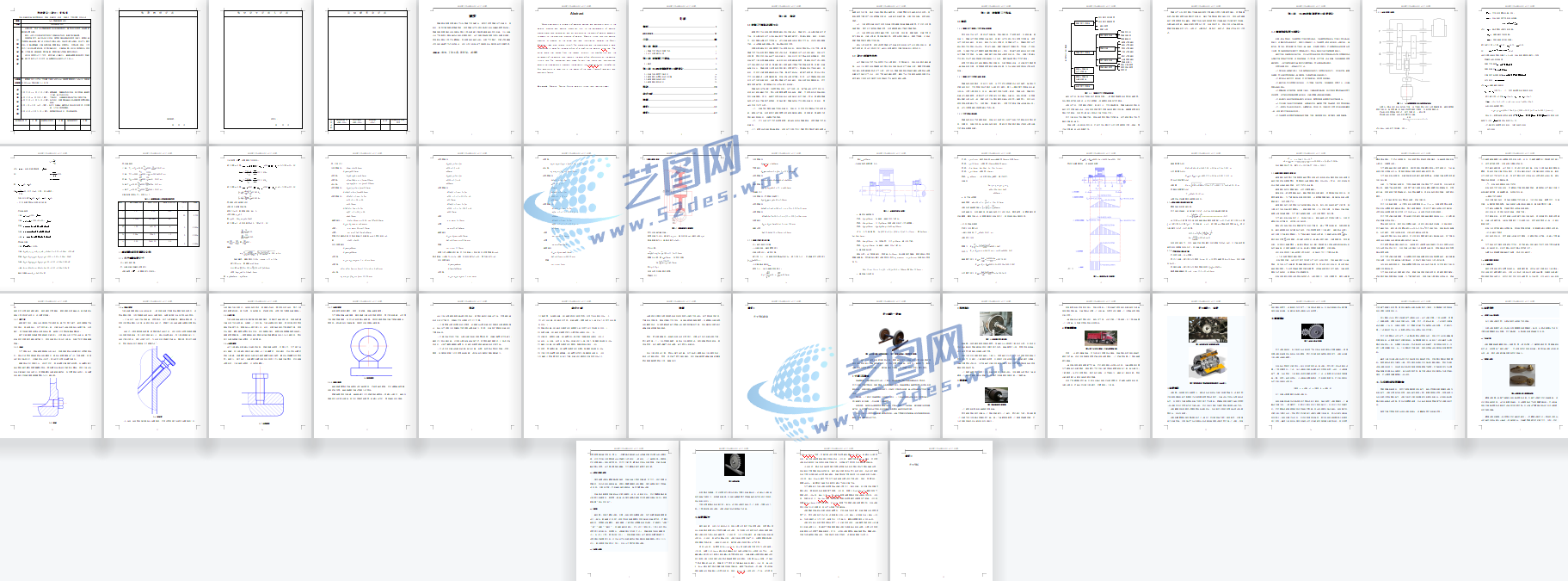

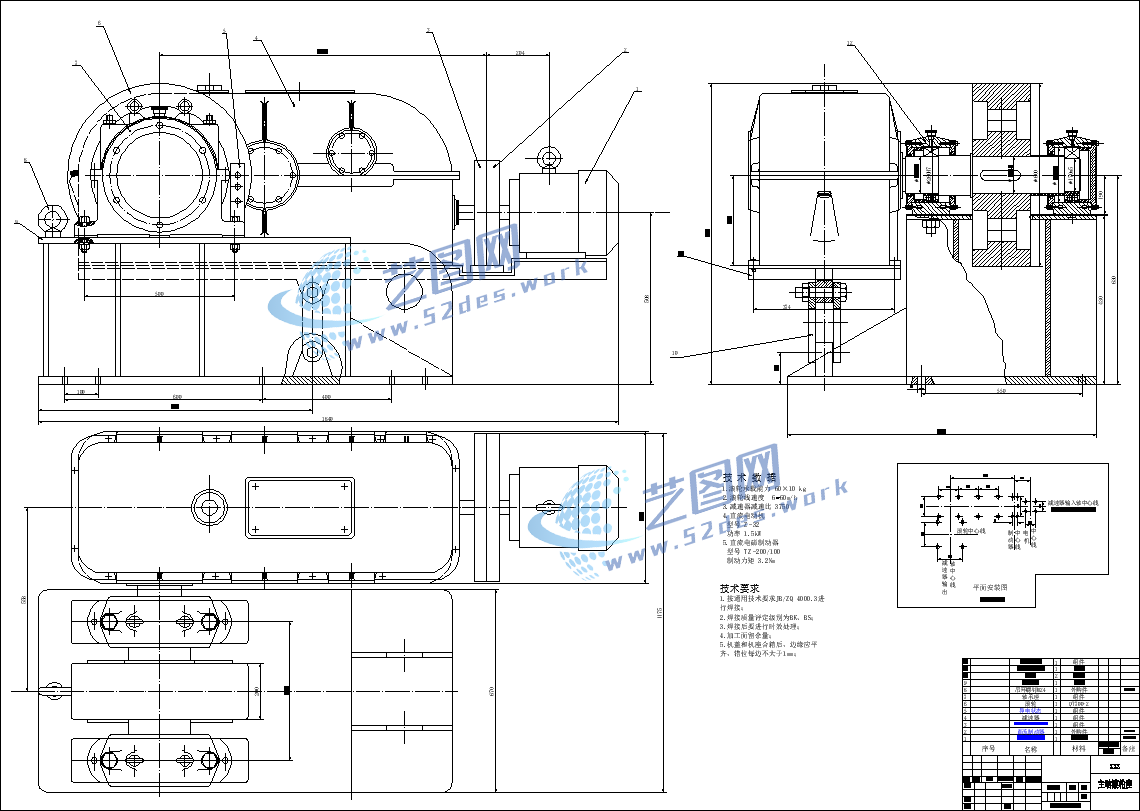

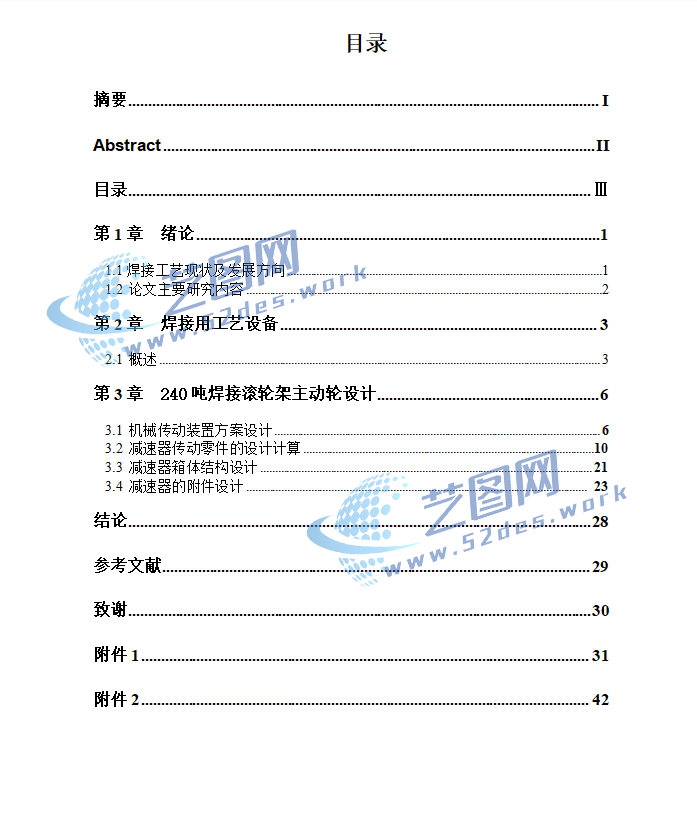

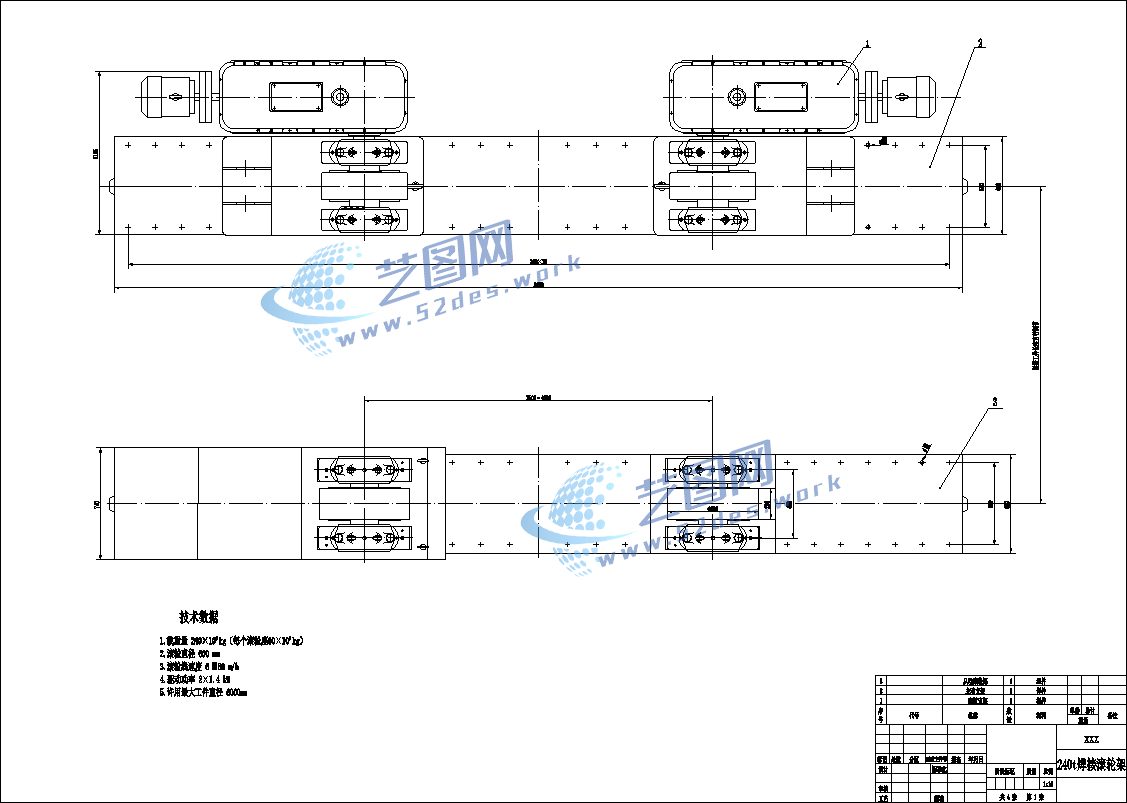

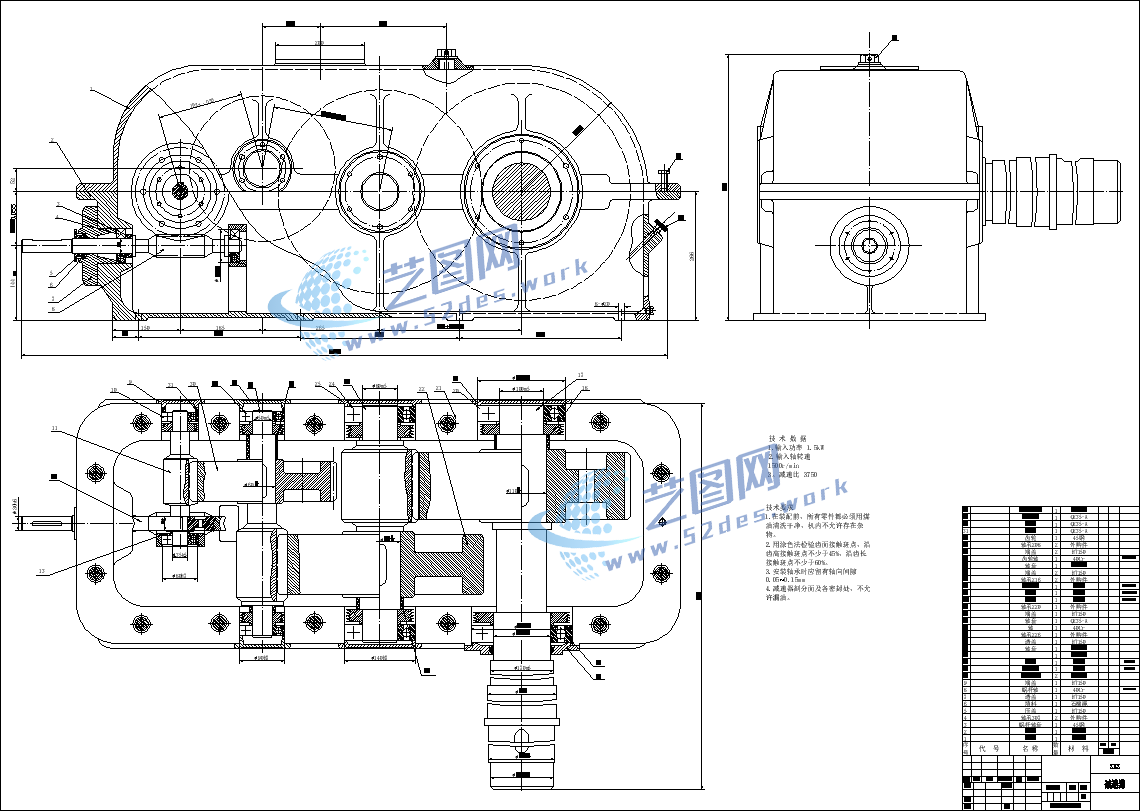

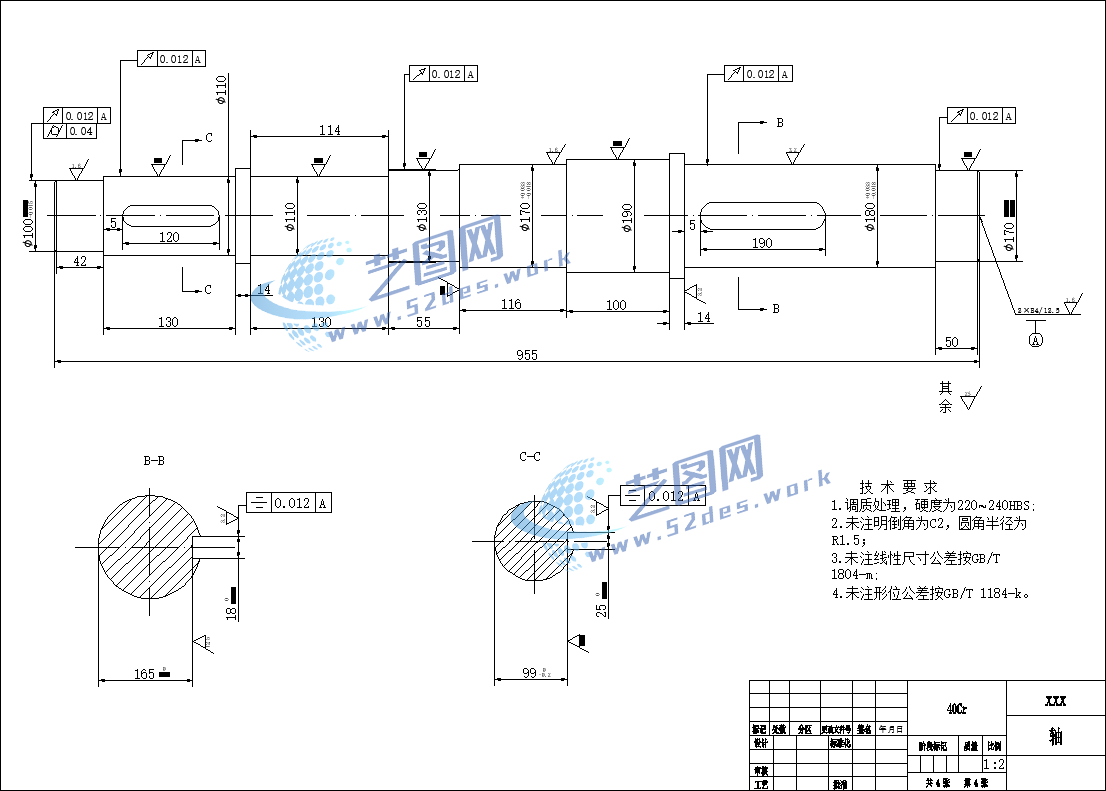

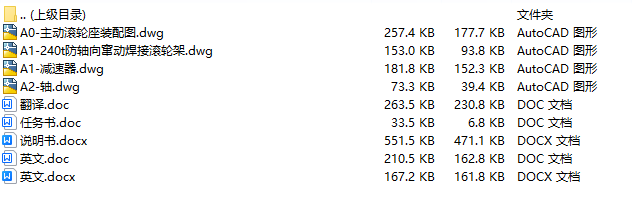

文件内容：CAD图纸、设计说明书 新国标CAD图纸：机械结构设计装配图 新国标CAD图纸：零件图 新国标CAD图纸：零件图 新国标CAD图纸：零件图 240t焊接滚轮架设计说明书目录

焊接装备就是在焊接生产中与焊接工序相配合，有利于实现焊接生产机械化，自动化，有利于提高装配焊接质量，促使焊接生产过程加速进行的各种辅助装置和设备。焊接滚轮架是借助主动滚轮与焊件之间的摩接力带动焊接旋转的变位机械。文中详细讨论了滚轮架上筒体轴向运动的机理和特性，由于滚轮架制造安装过程中的随机误差，使滚轮与筒体之间产生螺旋角，导致筒体的轴向运动。比较了升降式、平移式和偏转式三种机械调节方式的优缺点，设计中充分的考虑了滚轮架的合理性和经济性等因素。
