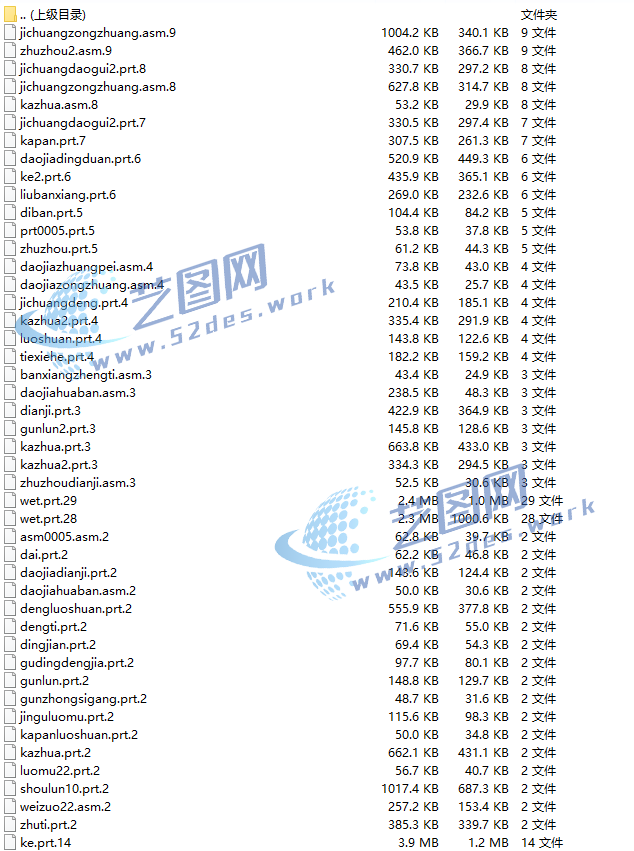

CK6140数控车ProE5.0版本模型源文件

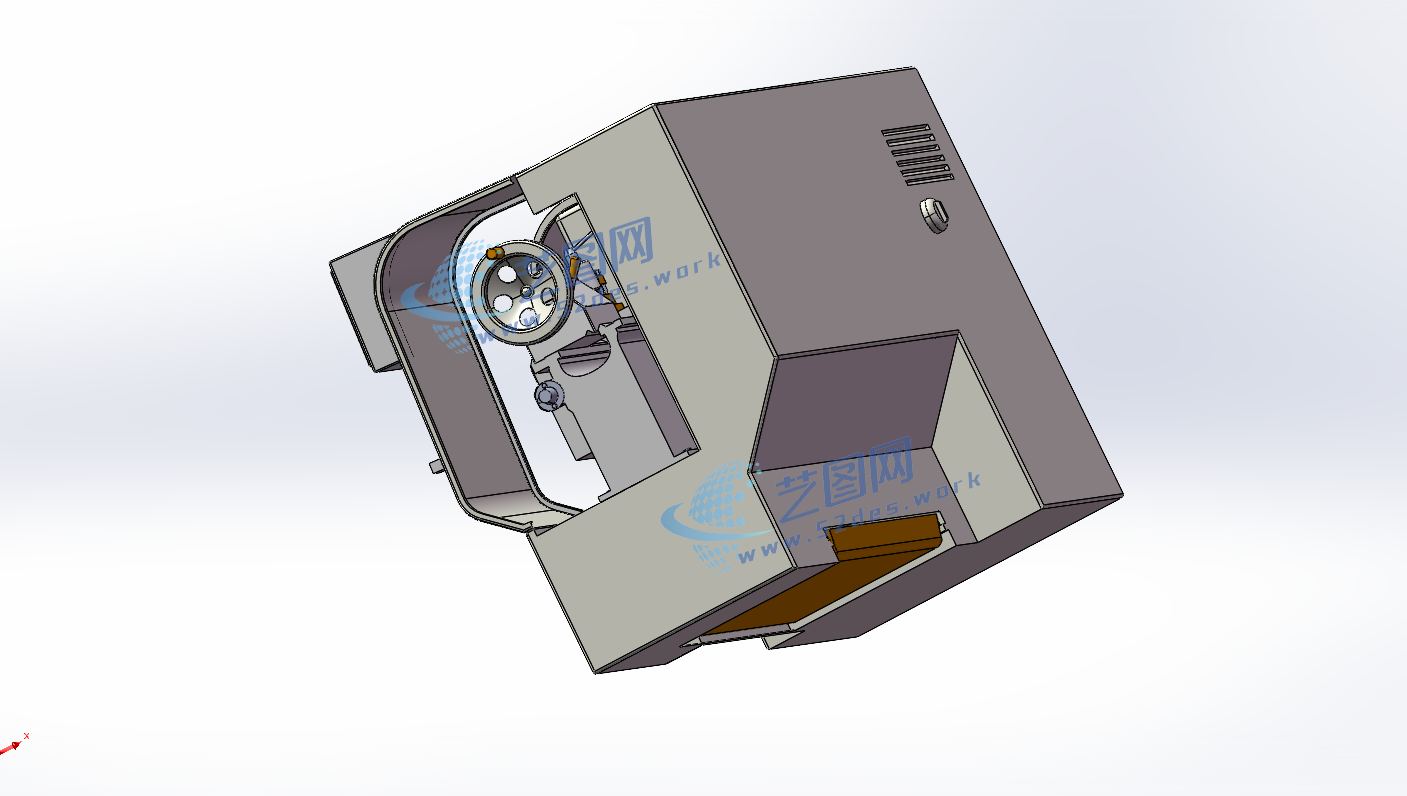

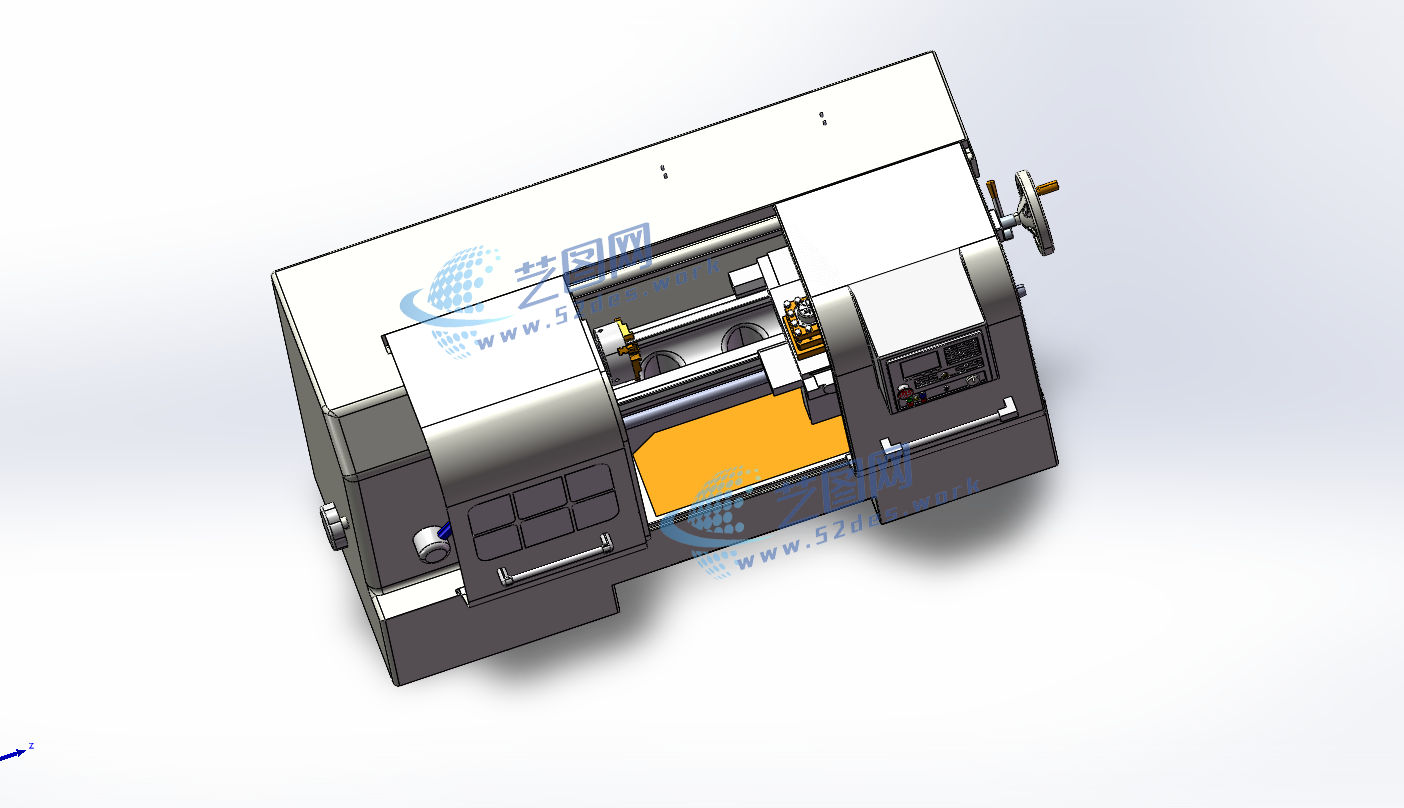

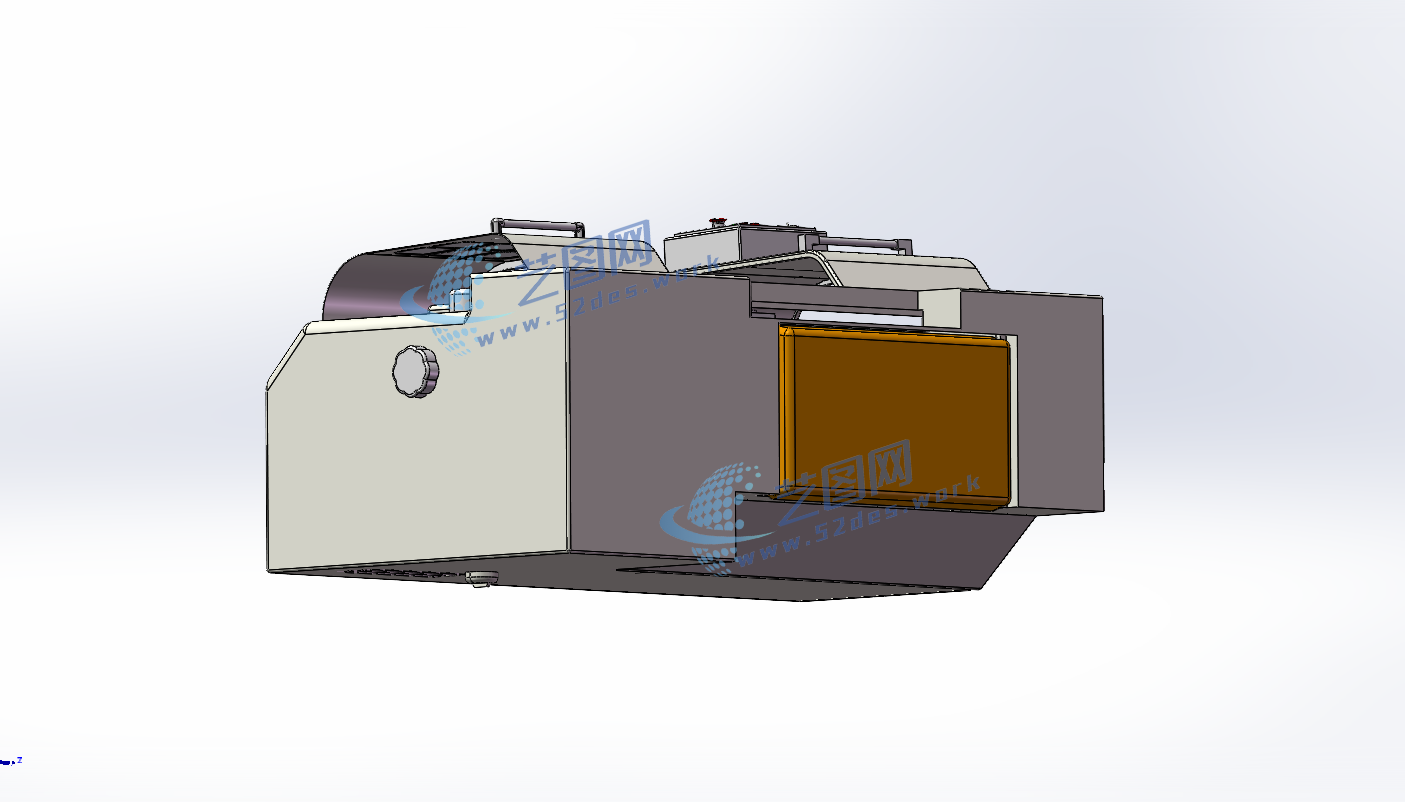

CK6140数控车床ProE5.0版本三维装配模型
CK6140数控车床ProE5.0版本三维装配模型
CK6140数控车床ProE5.0版本三维装配模型

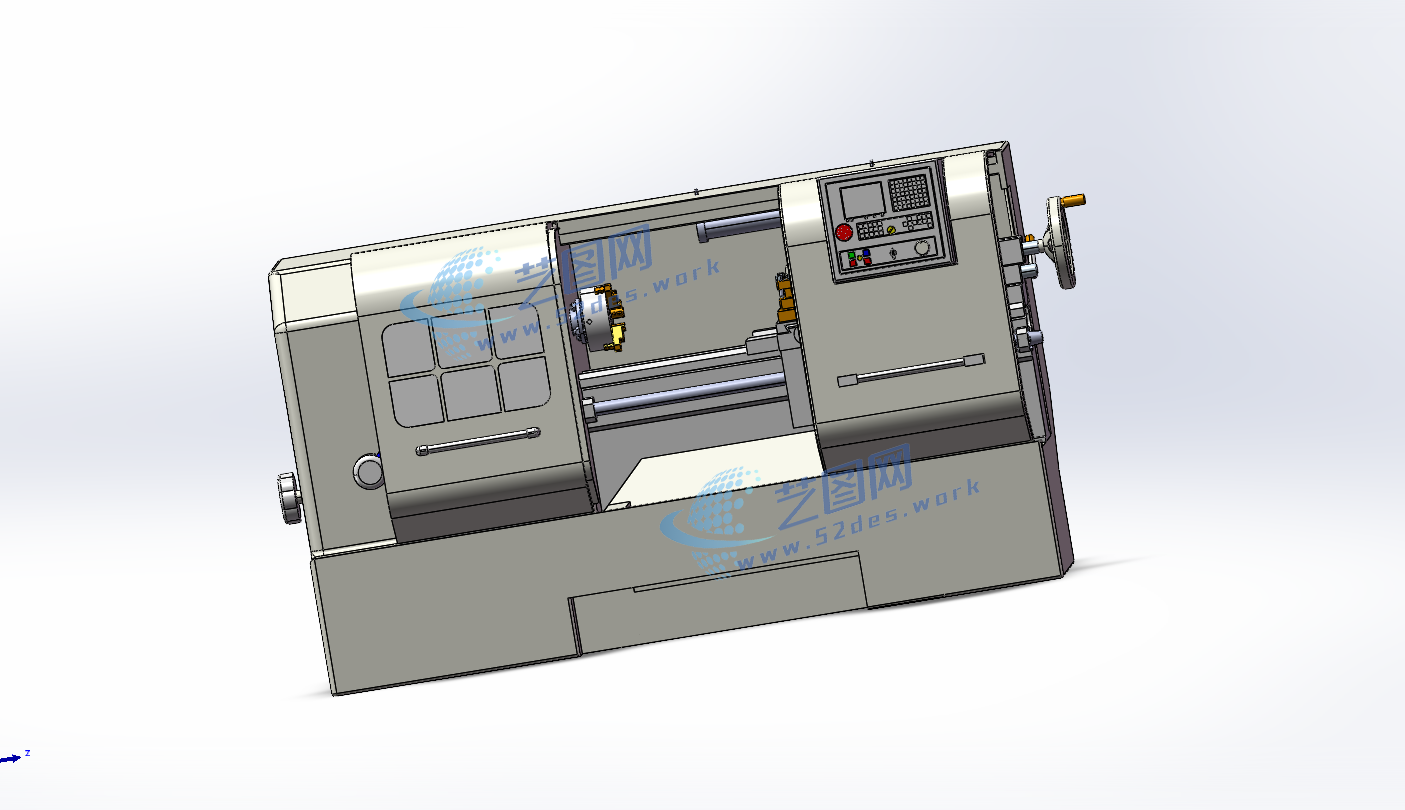

该类机床是一种普及型的数控机床。主要用于轴类和盘类回转体零件的加工，能够通过程序控制自动完成内外圆柱面、锥面、圆弧面、螺纹等工序的切削加工，并进行切槽、钻、扩、铰孔和各种回转曲面等工作。数控车床加工效率高，精度稳定性好，操作劳动强度低，特别适应于复杂形状的零件或中、小批量零件的加工。 如上图所示为CK6140的外形图，主要有床身、主轴箱、刀架、进给系统、冷却、润滑系统等部分组成。 （1）床身部件。包括床身与床身底座。底座为整台机床的支承与基础，所有机床部件均安装于其上，主电动机与冷却箱置于床身底座内部。 （2）主轴箱。主轴箱位于床身的前上方，用于固定机床主轴。主电动机通过三角胶带及齿轮把运动传给主轴。 （3）床鞍。包括床鞍与床鞍滑板，床鞍俗称“大拖板”，床鞍滑板俗称“中拖板”。床鞍位于床身上，可实现纵向（Z轴）运动；床鞍滑板位于床鞍上，可实现横向（X轴）运动。 床鞍前方安装一个手动润滑器，用于润滑机床的导轨。 （4）刀架。固定于床鞍滑板上。为四工位立式电动刀架，用于安装车削刀具，通过自动转位来实现刀具的交换。 （5）尾座。位于床身的后上方。在长轴类零件加工时，起支撑作用。 （6）数控操作箱。位于机床的上方，安装显示器、机床操作按钮与部分控制芯板。作为数控系统与外界信息输入的媒介，可进行机床的各种操作。
