数控回转工作台结构设计含CAD图纸+说明书｜C24367

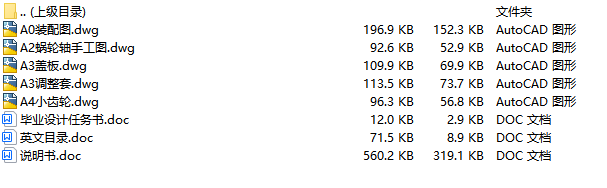

文件内容：CAD图纸、设计说明书 新国标CAD图纸：机械结构设计装配图

数控回转工作台采用精密回转传动与定位控制一体化结构设计，主要由工作台面、回转主轴、蜗轮蜗杆传动机构、伺服驱动系统、轴承支撑组件、夹紧机构以及箱体底座组成。该结构通过伺服电机驱动蜗杆旋转，经高精度蜗轮副减速传递动力，实现工作台的连续分度与精确回转。回转主轴采用高刚度支撑结构，结合精密轴承配置，提高工作台承载能力和旋转稳定性，保证加工过程中工件定位精度。

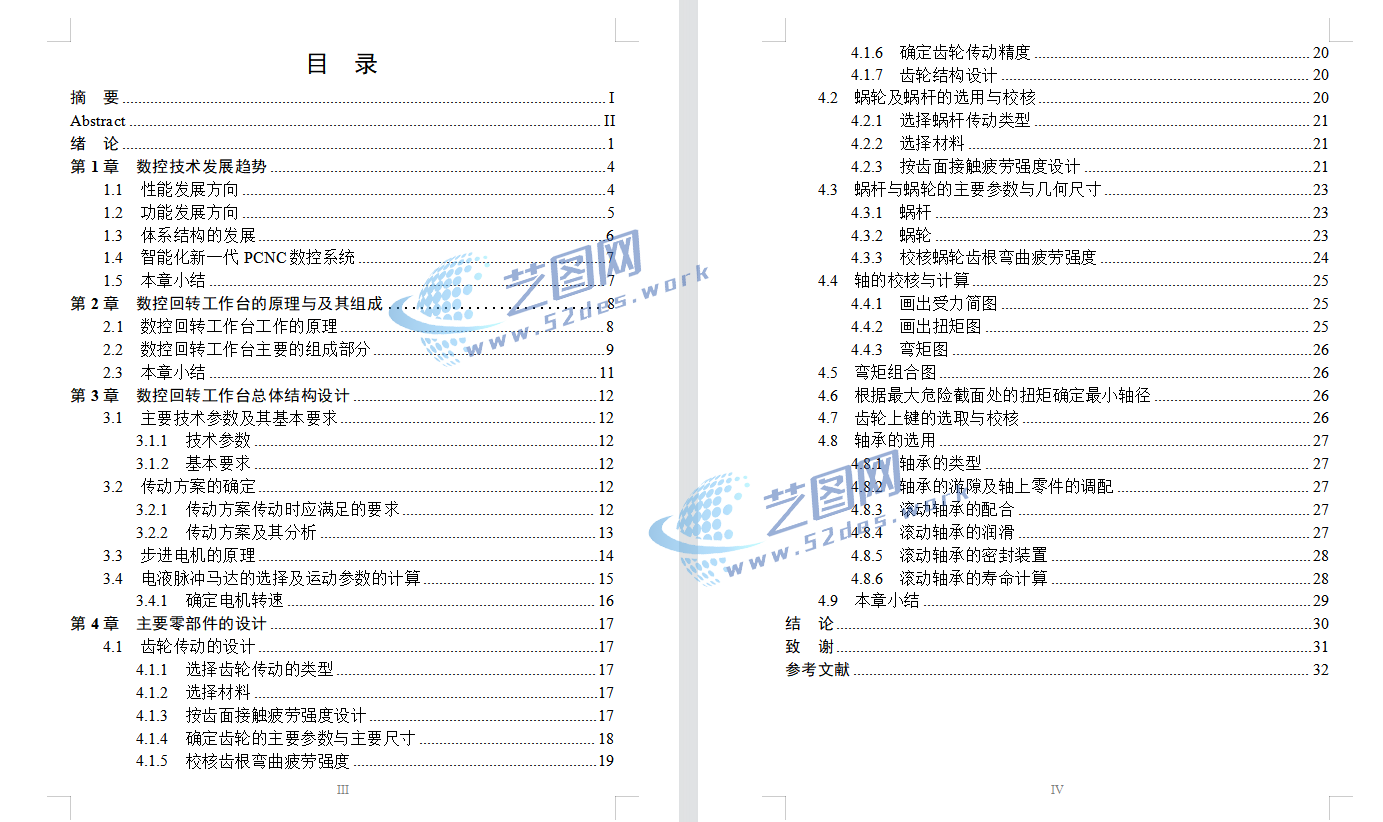

数控回转工作台设计说明书目录

数控车床今后将向中高挡发展，中档采用普及型数控刀架配套，高档采用动力型刀架，兼有液压刀架、伺服刀架、立式刀架等品种，预计近年来对数控刀架需求量将大大增加。但是数控回转工作台更有发展前途,它是一种可以实现圆周进给和分度运动的工作台，它常被使用于卧式的镗床和加工中心上，可提高加工效率，完成更多的工艺，它主要由原动力、齿轮传动、蜗杆传动、工作台等部分组成，并可进行间隙消除和蜗轮加紧，是一种很实用的加工工具。本课题主要介绍了它的原理和机械结构的设计，并对以上部分运用AUTOCAD做图,最后是对数控回转工作台提出的一点建议。
