垂直导杆型液压支架结构设计含CAD图纸+说明书｜C24415

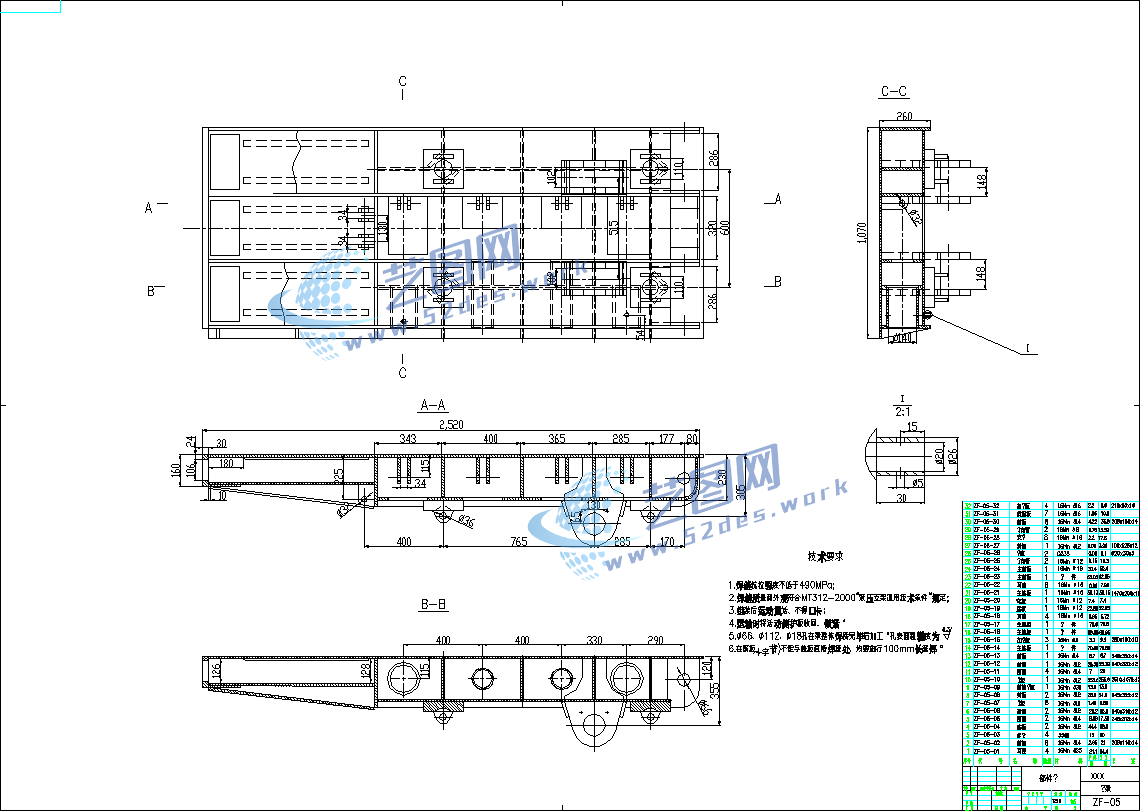

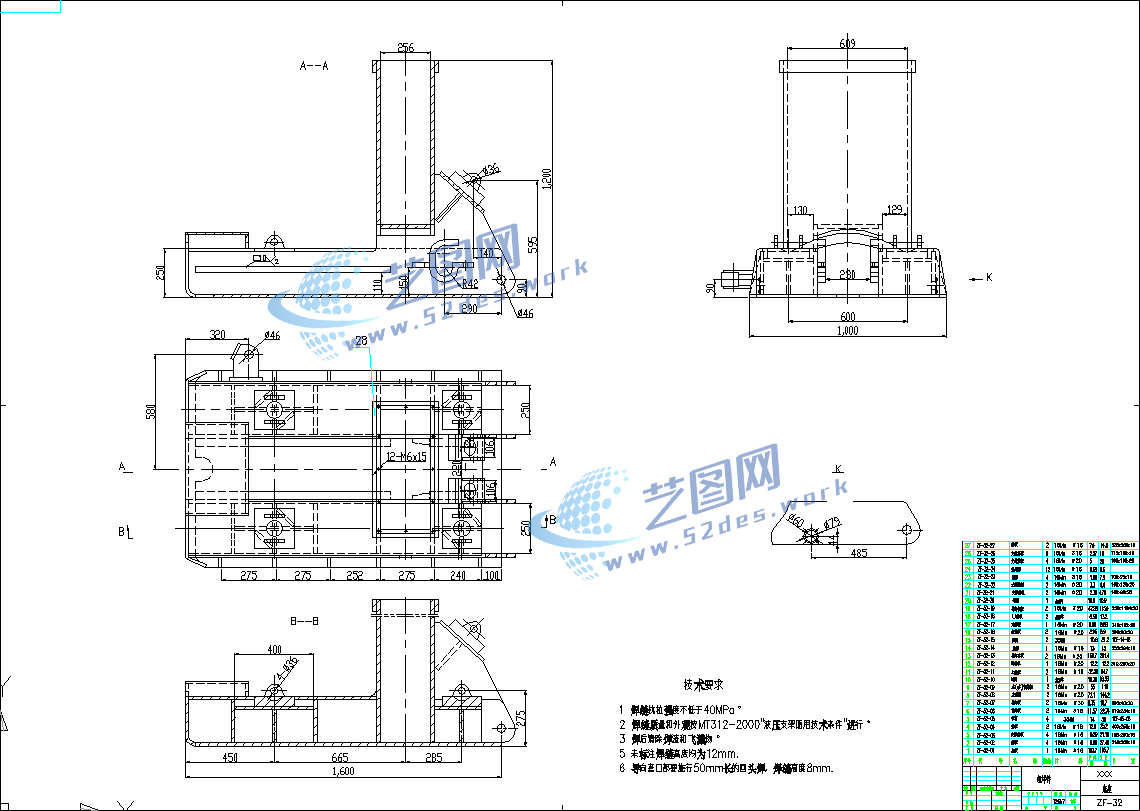

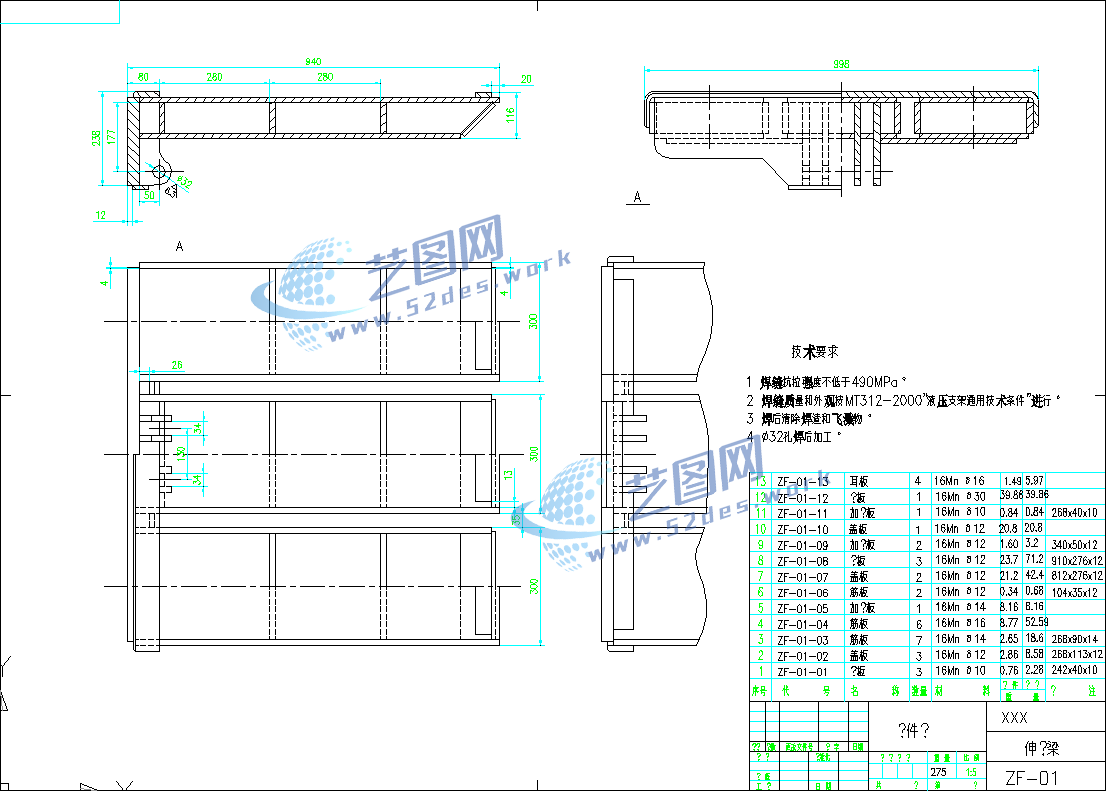

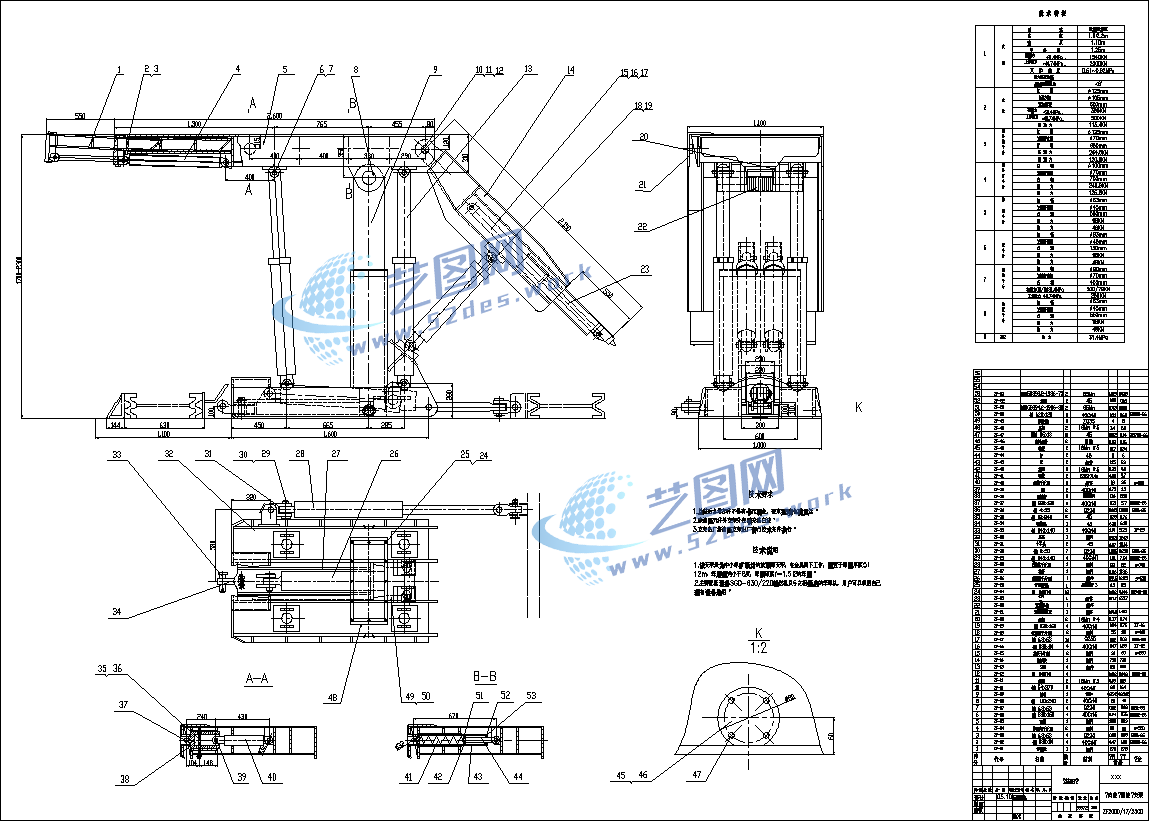

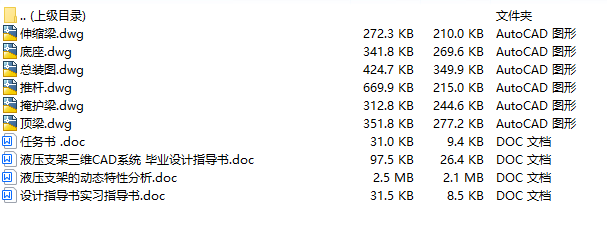

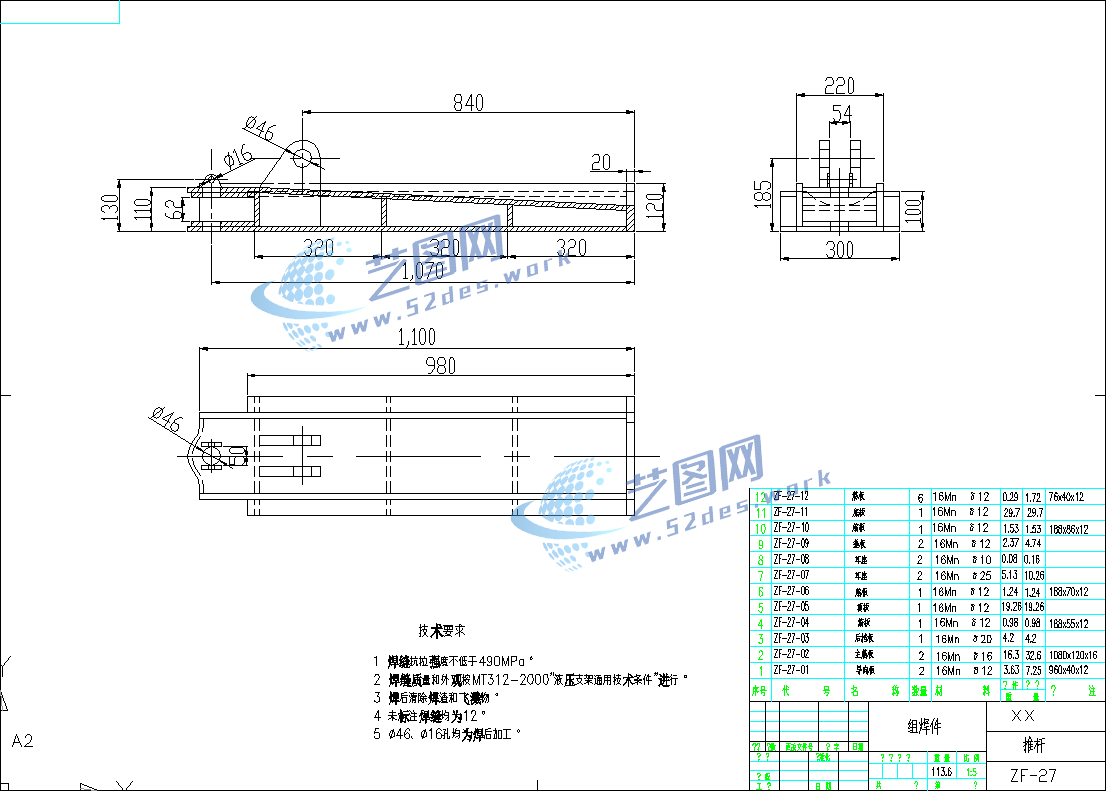

文件内容：CAD图纸、设计说明书 国标CAD图纸：机械结构设计装配图

垂直导杆型液压支架采用液压驱动与导向支撑相结合的结构形式，主要由底座、顶梁、立柱、垂直导杆机构、液压缸、连杆机构以及支撑调节装置等组成。设备通过液压系统驱动支架升降运动，利用垂直导杆对运动方向进行精确约束，使顶梁在升降过程中保持稳定的垂直位移，提高支架承载过程中的导向精度和结构刚性。整体采用框架式承载结构，能够有效分散工作载荷，适应重载工况下的连续支撑需求。

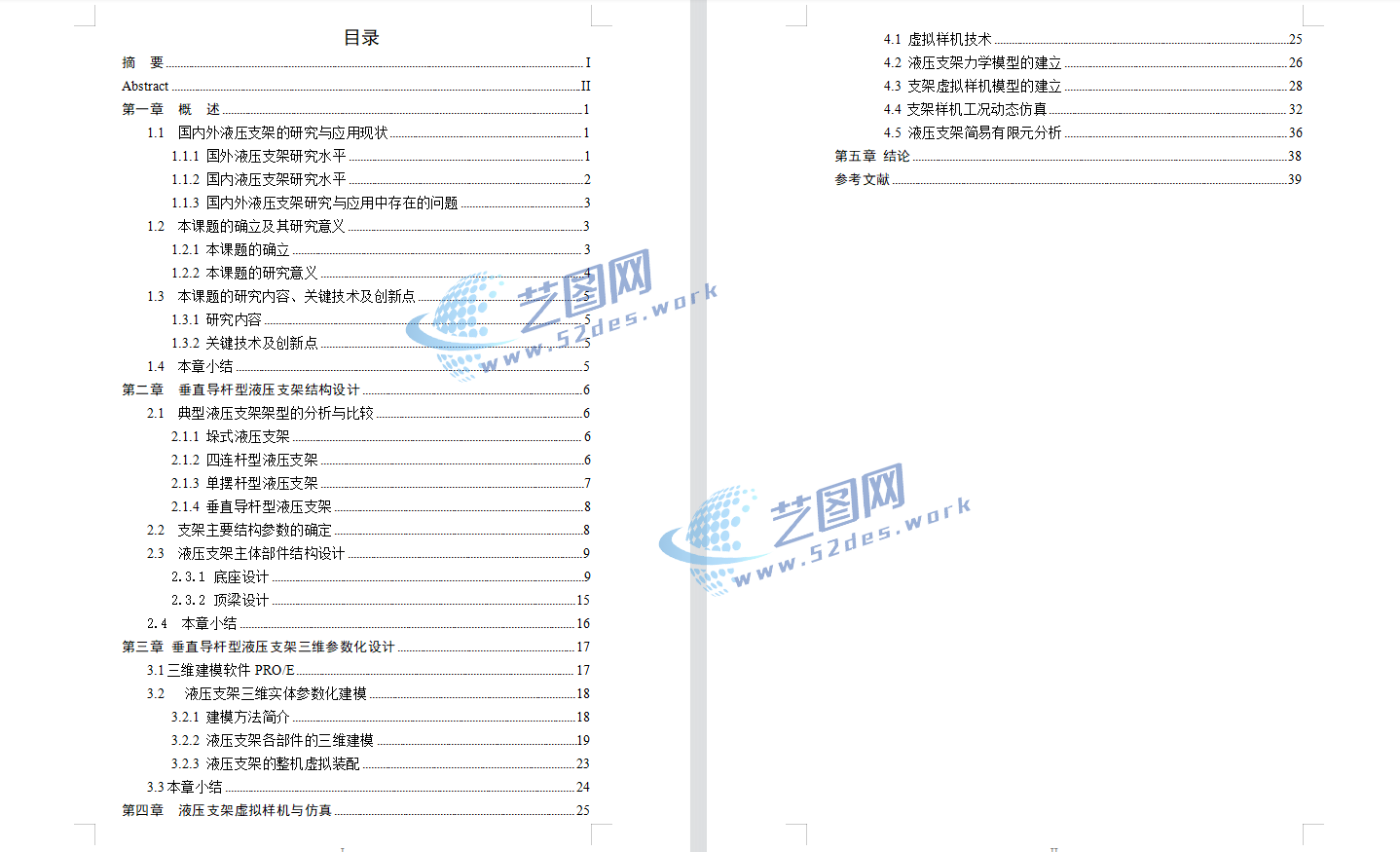

垂直导杆型液压支架设计说明书目录

该液压支架通过立柱与导杆协同作用实现高度调节和稳定支撑，液压缸提供主要动力来源，可根据工作环境调整支撑高度和支护压力。结构中设置销轴连接和铰接机构，使各部件之间具有良好的运动协调性，同时便于拆卸维护。该设计具有承载能力强、运行平稳、调节范围大等特点，广泛应用于工程支护、矿山机械、起重设备及大型液压装备领域。
