蜗轮轴铣键槽夹具设计SW21版三维模型说明书CAD图纸C22849

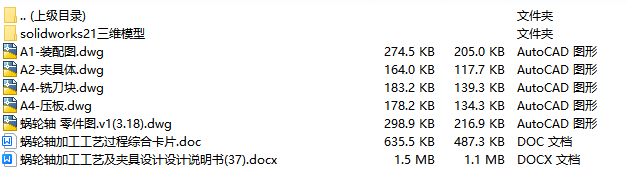

文件内容：solidworks21三维模型、CAD图纸、工艺和工序综合卡、设计说明书

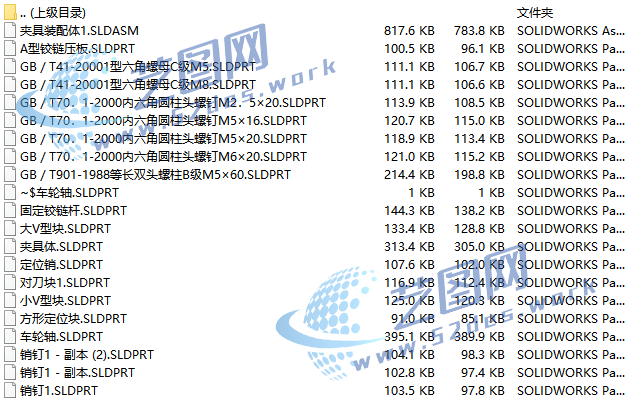

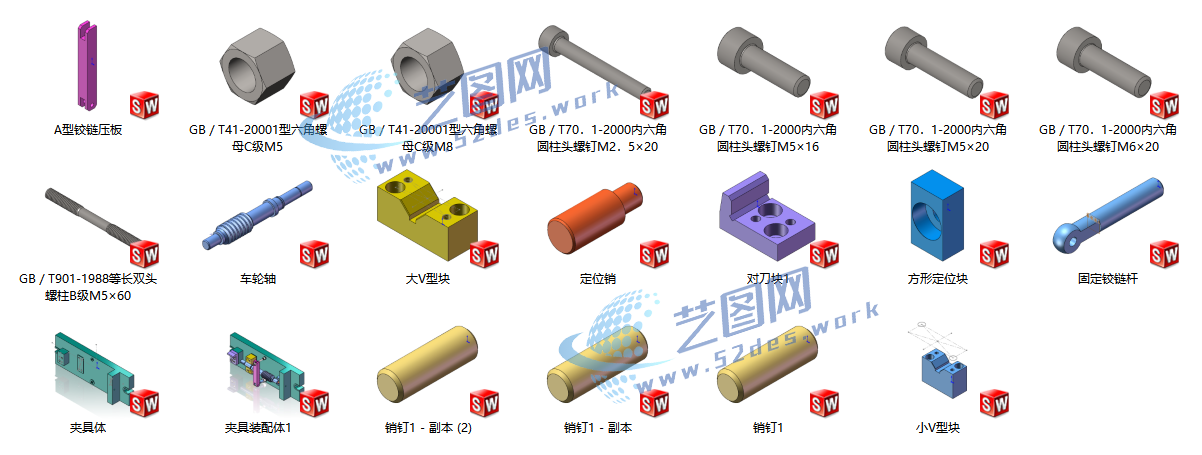

solidworks21版本、三维模型零件预览图

该蜗轮轴铣键槽夹具采用专用定位与快速夹紧结构设计，主要由夹具体、V形定位块、端面定位机构、压紧装置、导向辅助组件以及调整机构组成。夹具通过V形支撑结构对蜗轮轴外圆进行精确定位，限制工件径向自由度，同时结合端面定位保证轴向基准稳定，利用螺旋压紧机构实现工件可靠夹紧，满足铣削键槽过程中对加工精度和刚性要求。

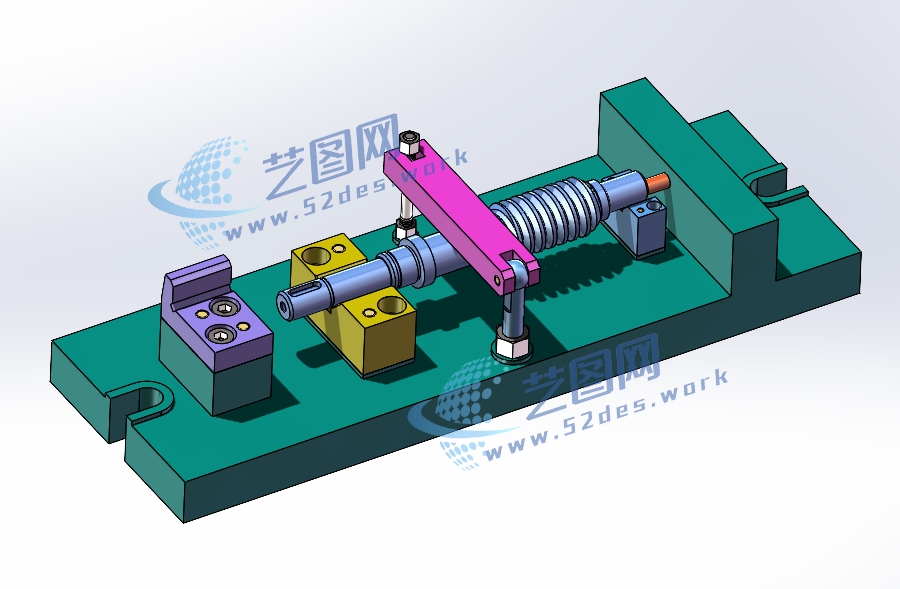

机械夹具solidworks21版本三维装配模型

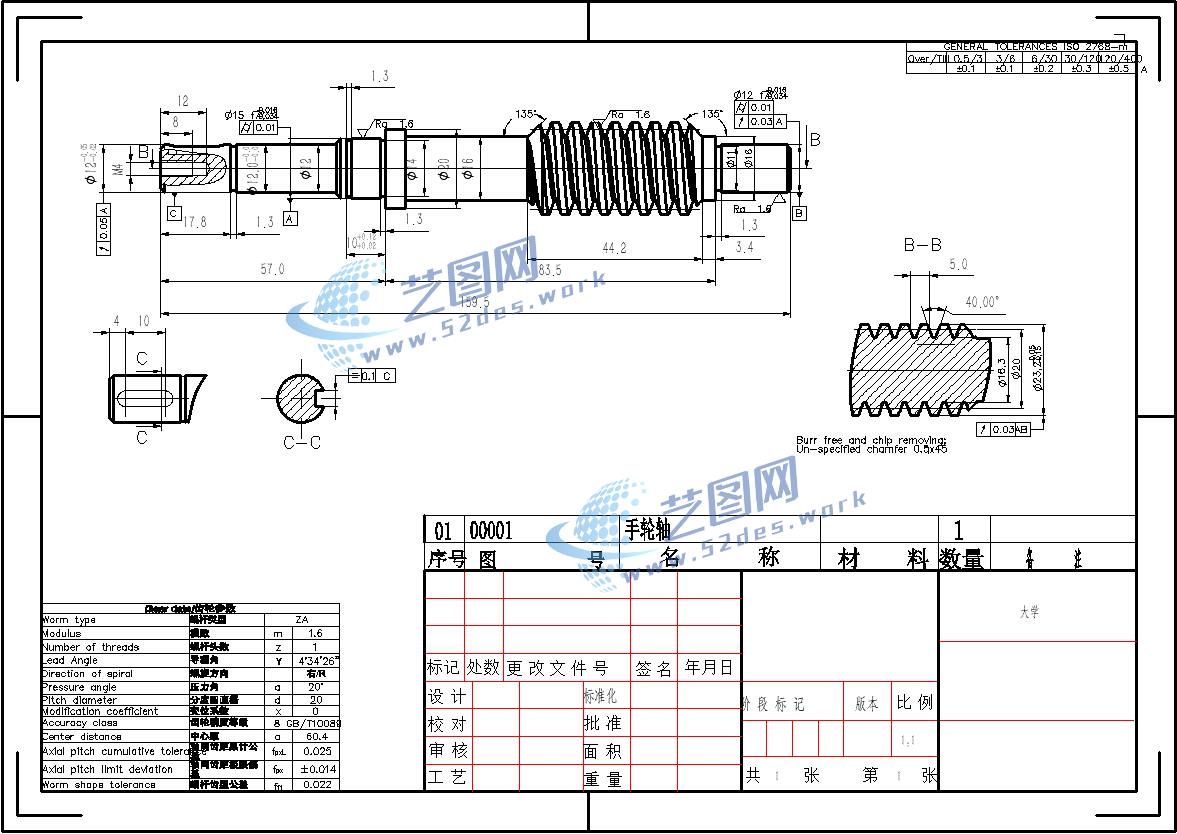

新国标CAD图纸：蜗轮轴

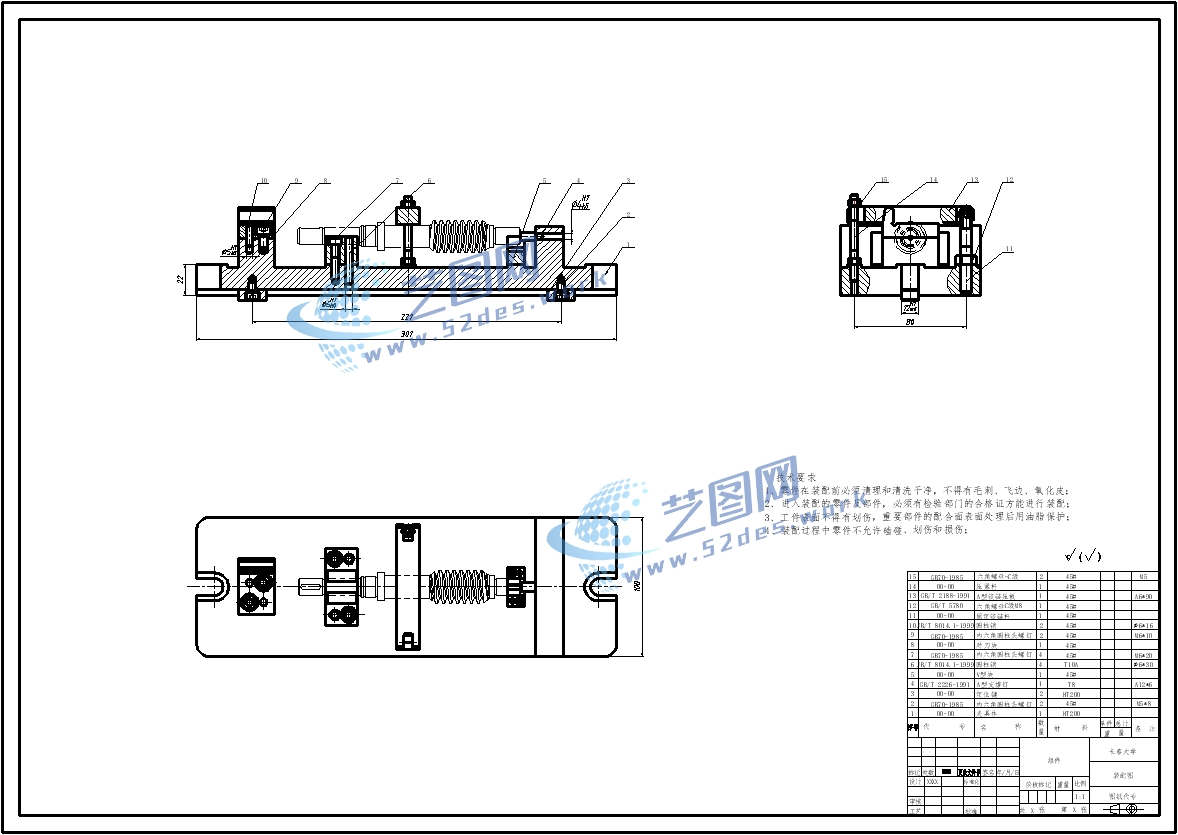

新国标CAD图纸：铣槽装配图

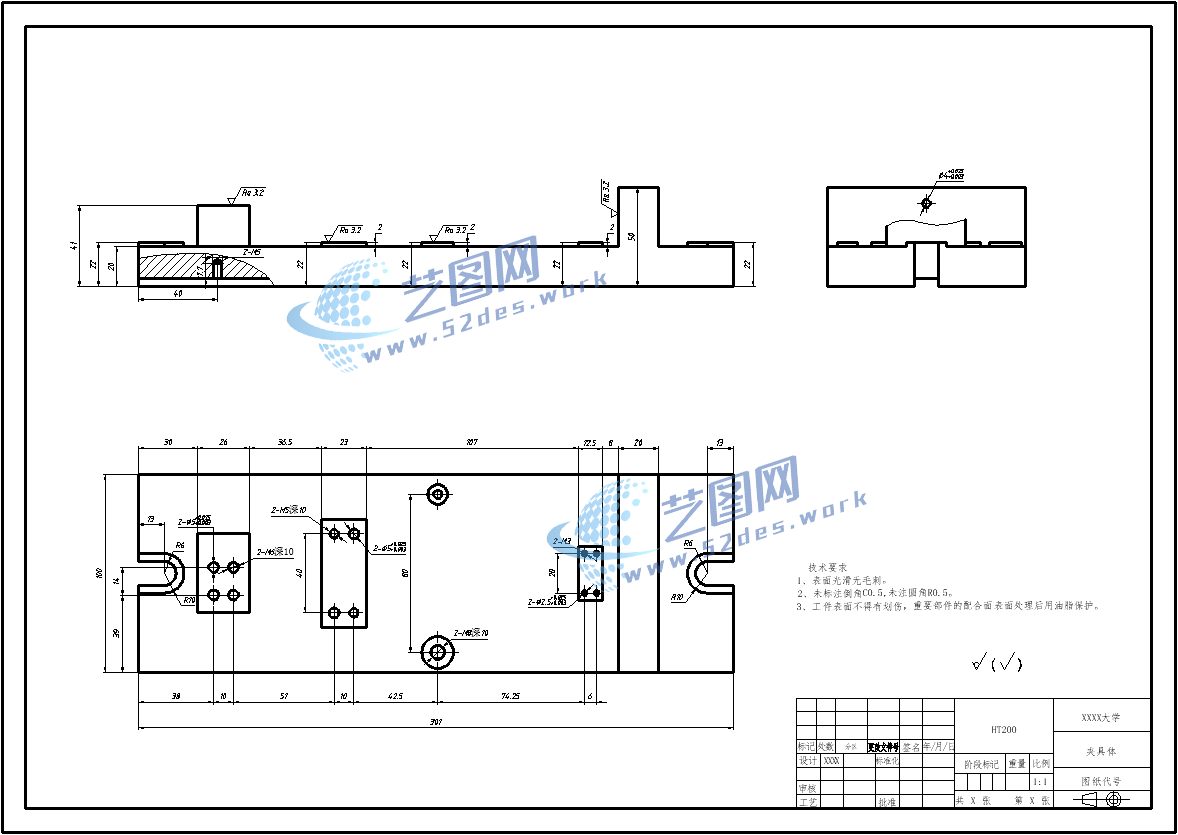

新国标CAD图纸：夹具体

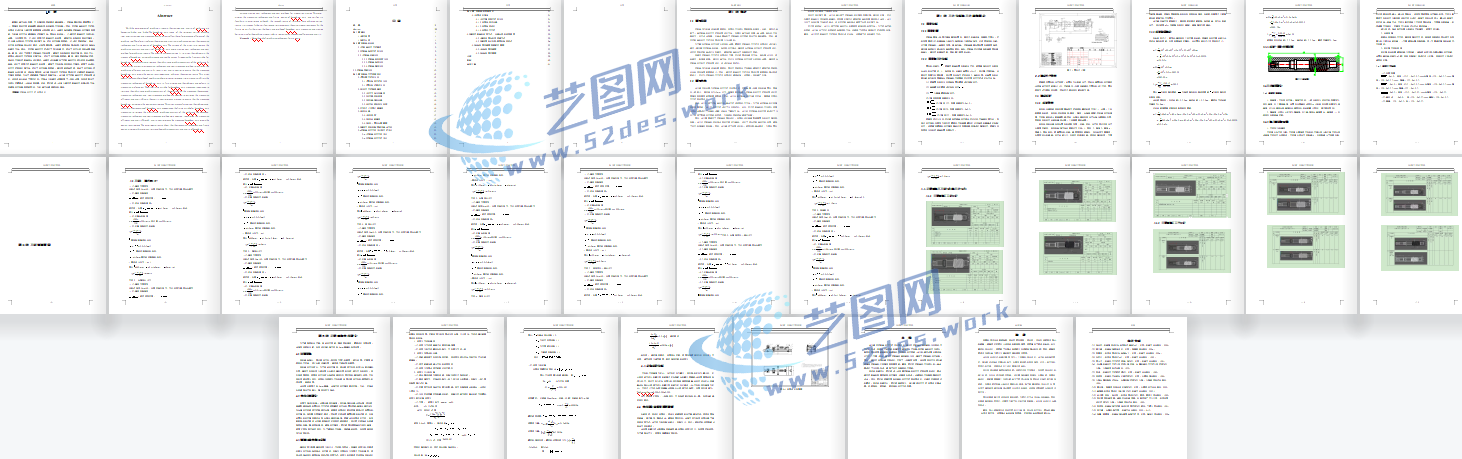

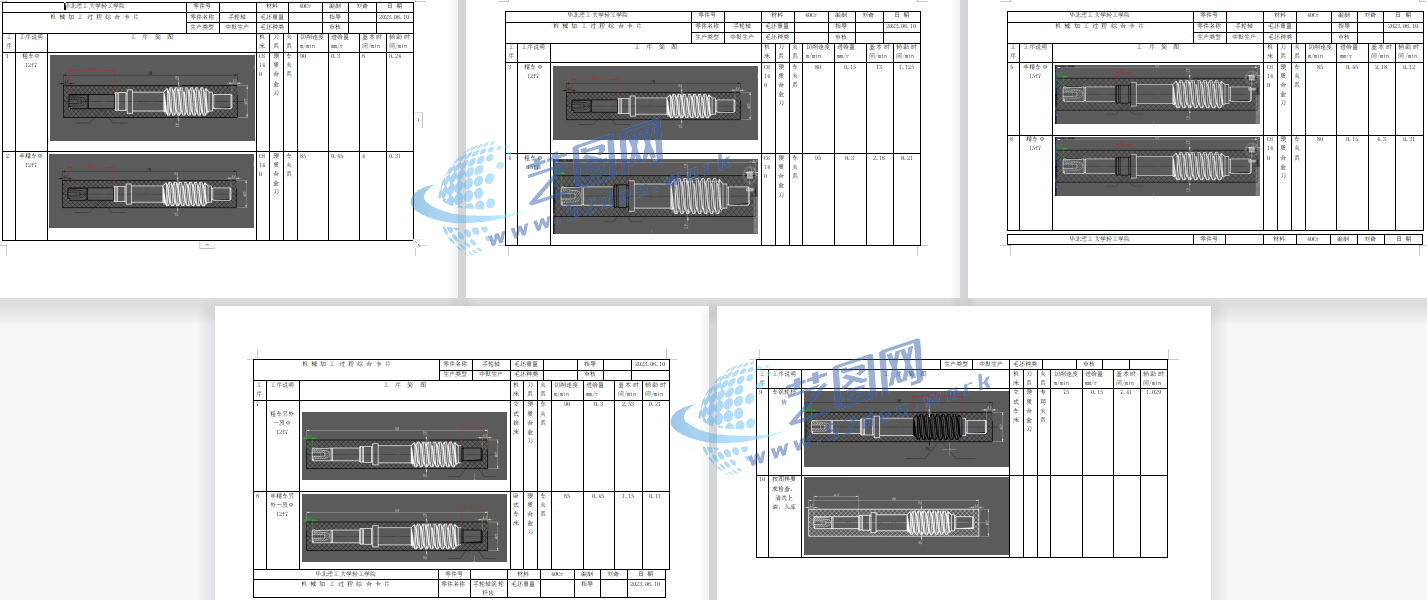

工艺和工序综合卡蜗轮轴夹具设计说明书目录

整体结构采用模块化设计，夹具体具有较高的刚度和抗振性能，可有效减少切削过程中工件偏移和振动，提高键槽加工尺寸精度。夹具通过合理优化定位基准与夹紧力分布，使蜗轮轴装夹更加稳定，装卸操作方便，适用于批量生产中的轴类零件键槽铣削加工，提高加工效率和生产一致性。
