挂轮架钻2孔夹具设计SW21版三维模型CAD图纸说明书C22871

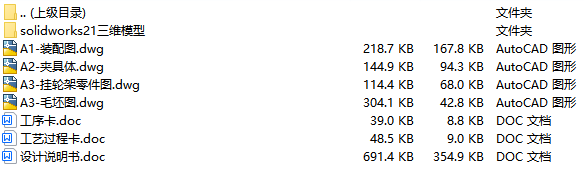

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

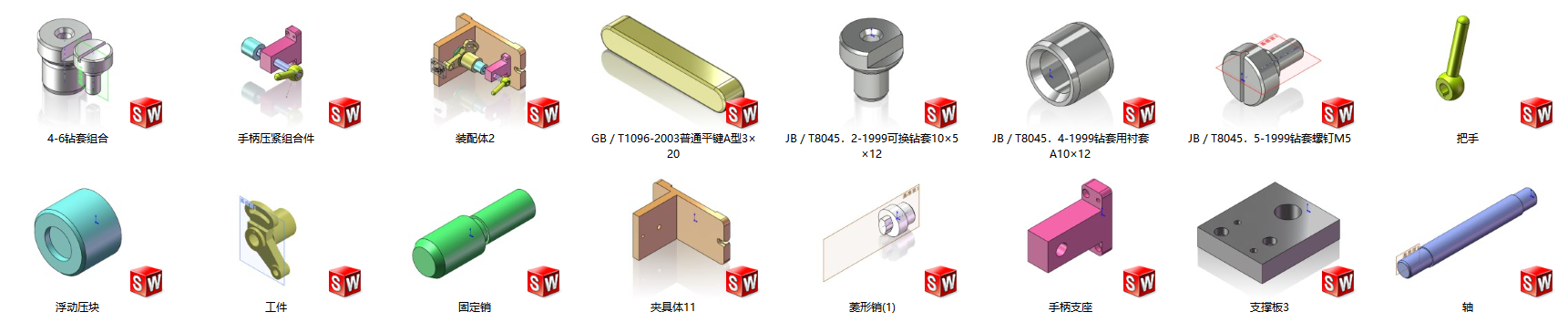

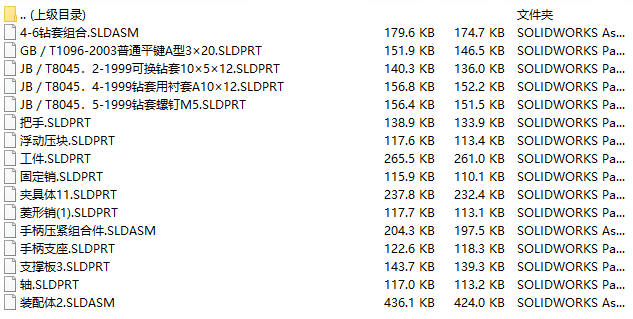

solidworks21版本、三维模型零件预览图

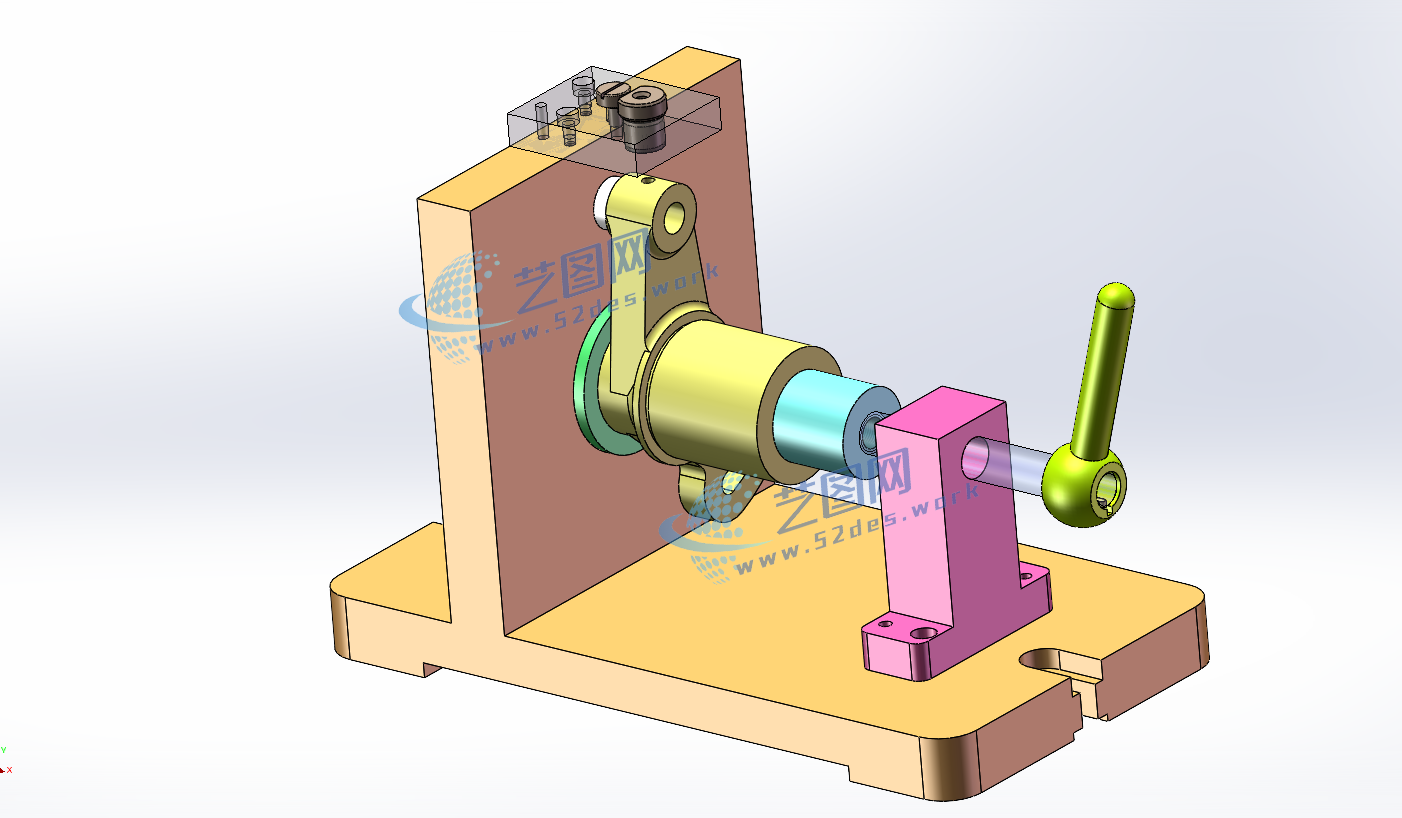

机械夹具solidworks21版本三维装配模型

本夹具为挂轮架钻2孔专用夹具，采用“一面两销”定位方案，以工件基准面作为主要定位基准，限制工件的平面移动及转动自由度；通过两个定位销与工件已加工孔配合，实现精准定位，保证钻削孔的位置精度和加工稳定性。该定位方式结构简单、定位可靠，适用于挂轮架类零件的批量钻孔加工。

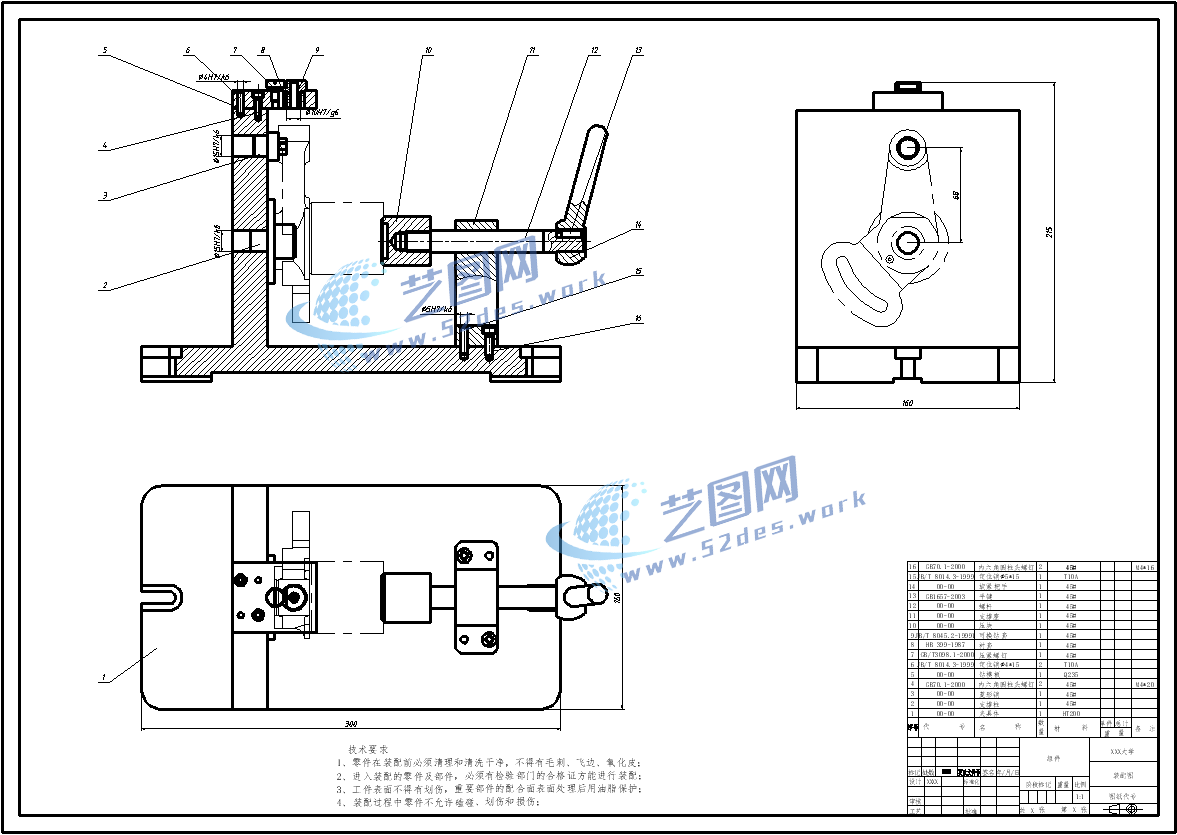

挂轮架CAD图纸夹具装配图，定义方式采用一面两销、手动螺杆夹紧定位。

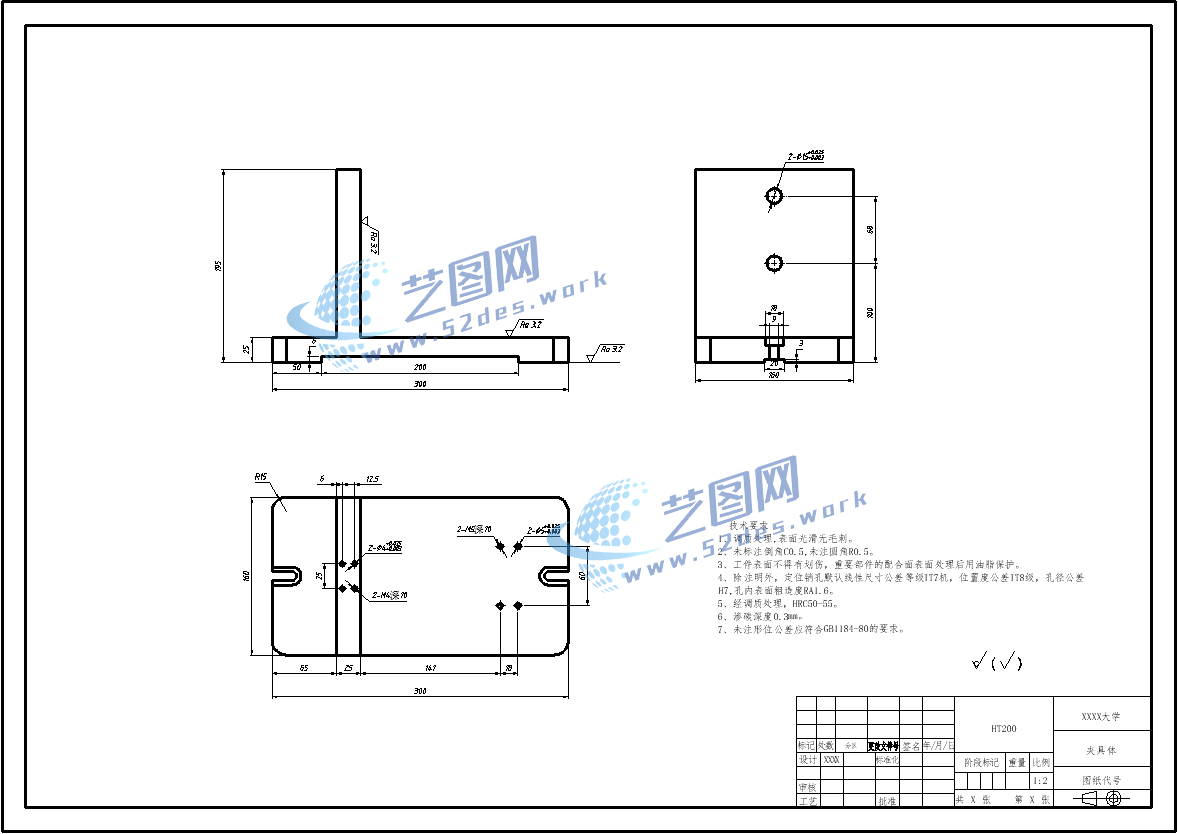

新国标CAD图纸：夹具体

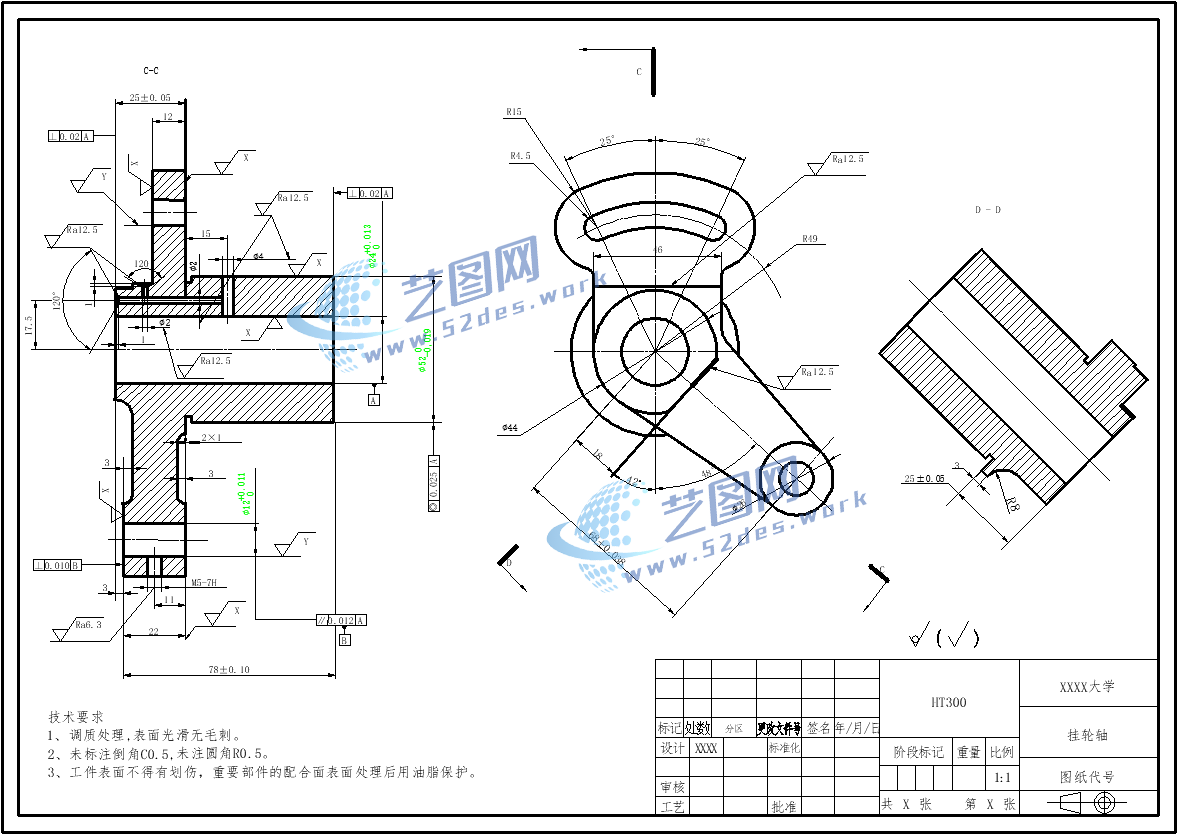

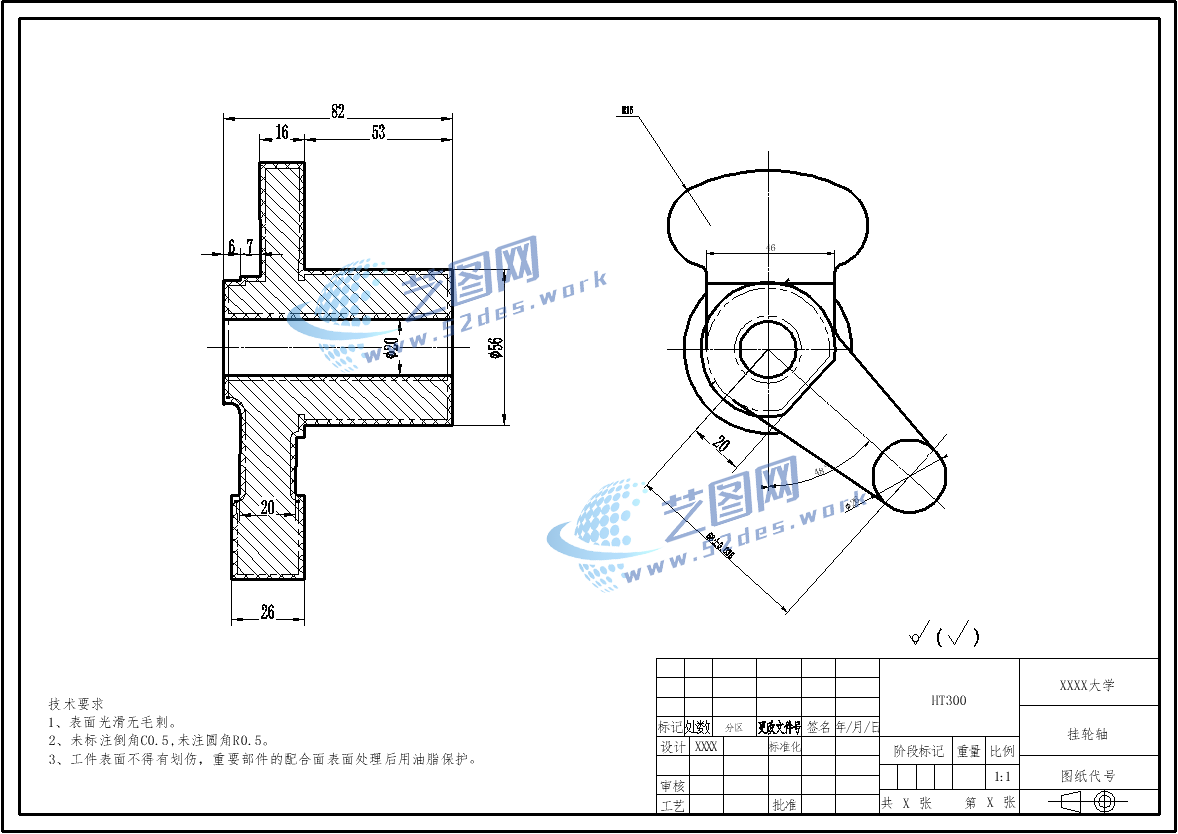

新国标CAD图纸：挂轮架轴

新国标CAD图纸：挂轮架轴毛坯图

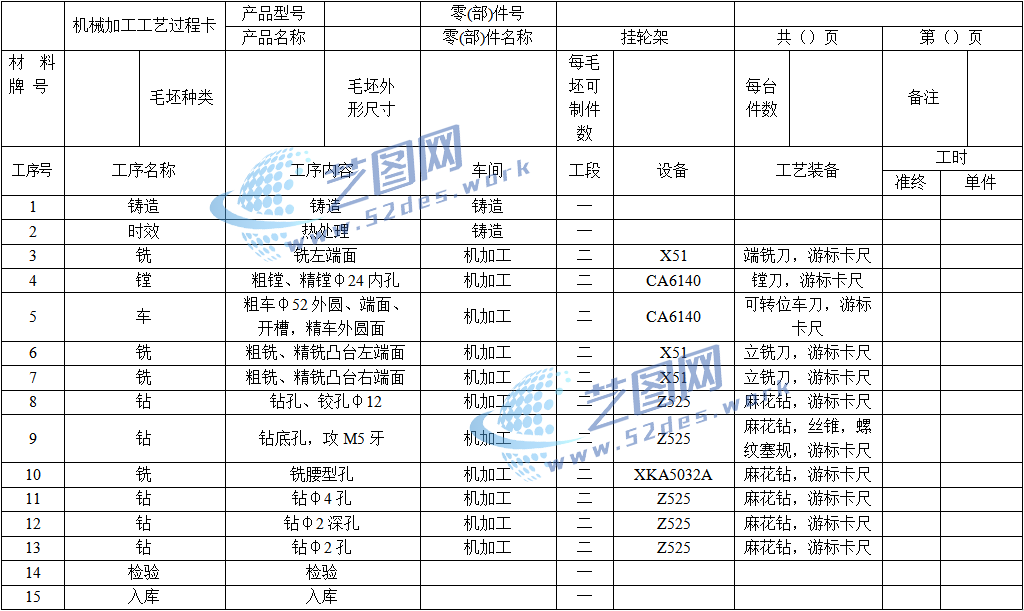

机械加工工艺卡

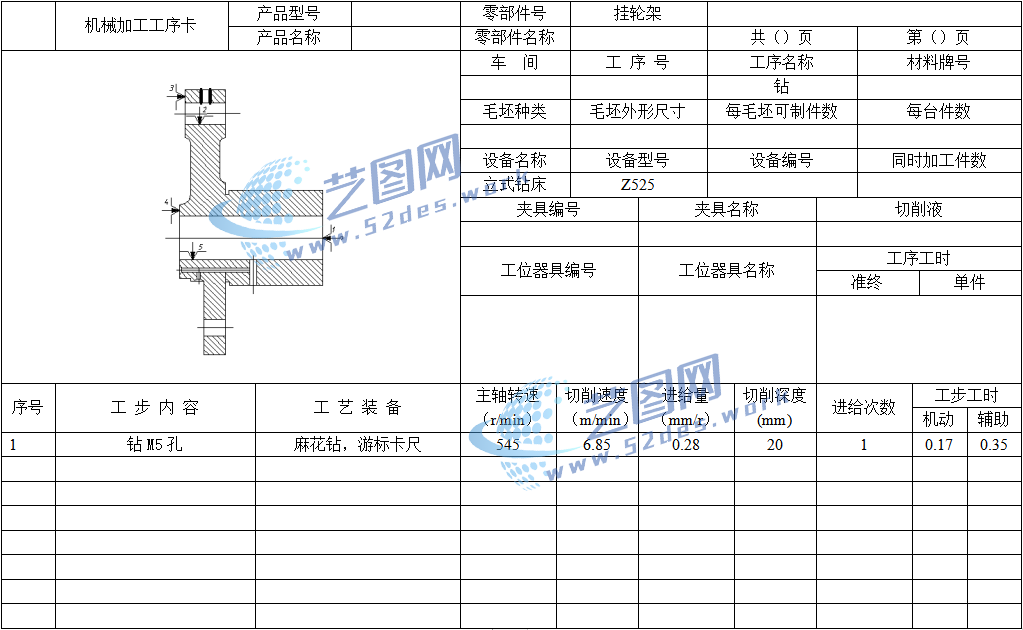

机械加工工序卡

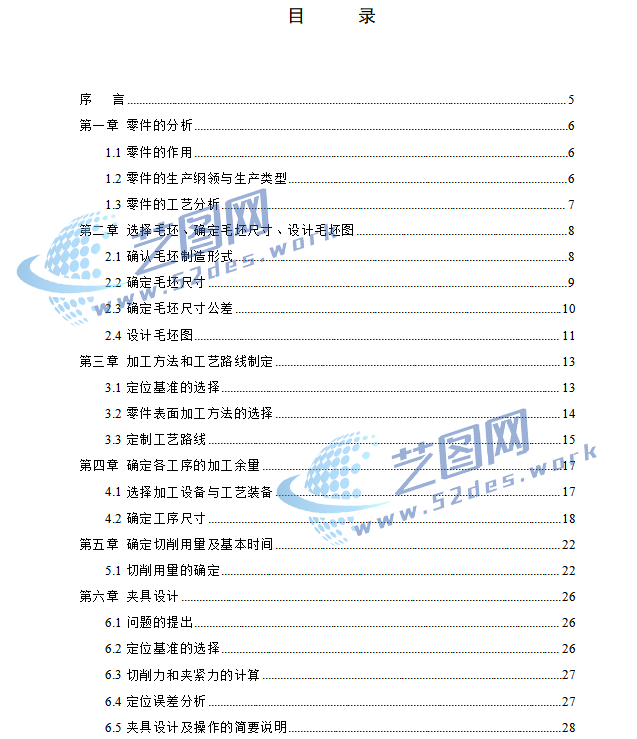

挂轮架轴夹具设计说明书目录

夹紧机构采用摆动手柄压紧结构，通过旋转手柄带动压紧螺杆移动，使压板快速压紧工件，提高装夹效率。夹具体采用立式支撑结构，增强整体刚度，减少钻削过程中的振动和位移；同时开放式布局方便工件安装、拆卸及钻屑排出。该夹具具有操作便捷、夹紧可靠、加工精度高等特点，可有效提升挂轮架钻孔工序的生产效率。
