立式混凝土搅拌机结构设计含CAD图纸+说明书｜C22887

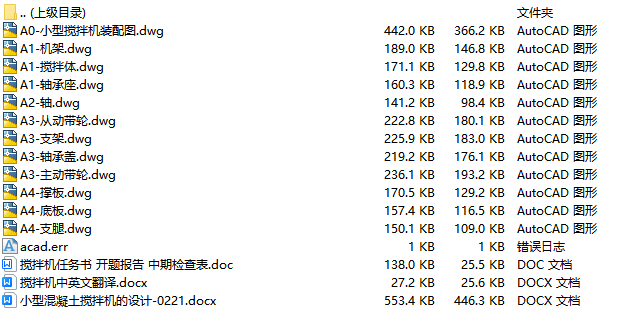

文件内容：CAD图纸、设计说明书

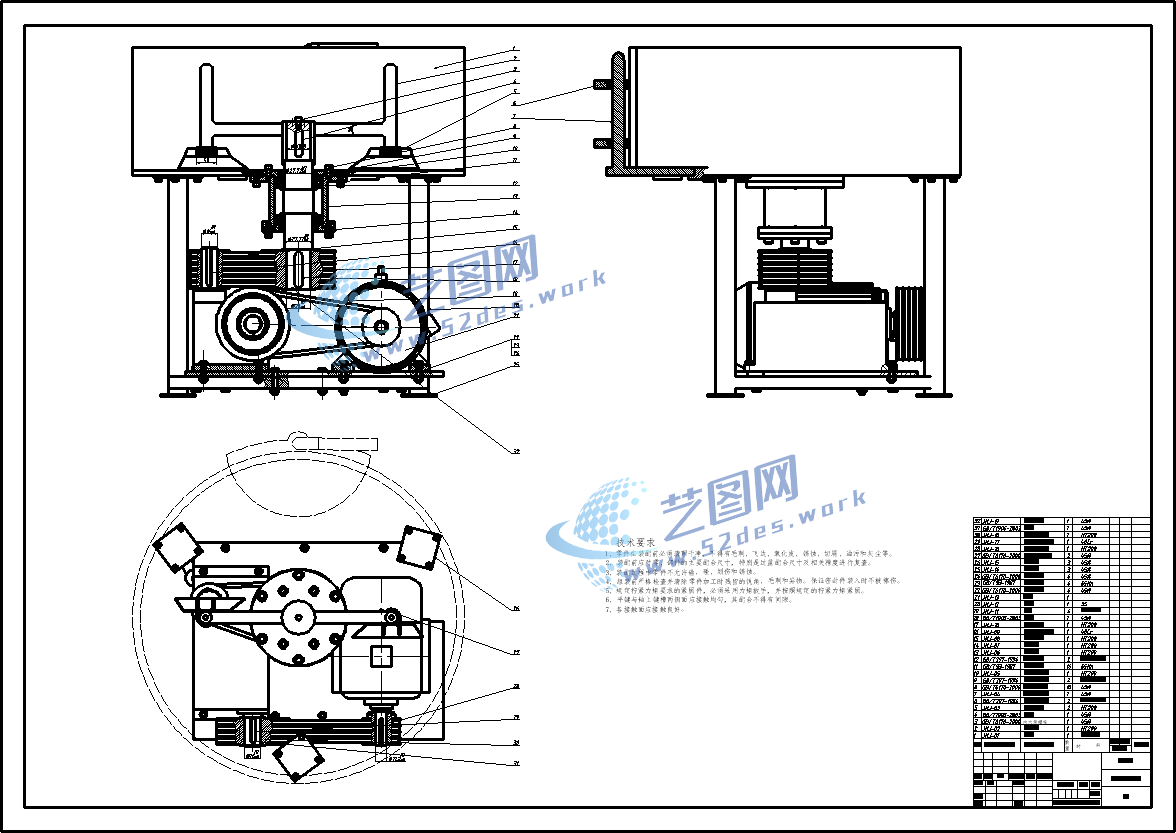

该立式混凝土搅拌机采用立式强制搅拌结构，主要由搅拌筒体、搅拌轴、搅拌叶片、传动系统、支撑机架、进料装置以及卸料机构组成。设备整体采用立式布置形式，搅拌轴垂直安装于筒体中心位置，通过高速旋转带动搅拌叶片对混凝土物料进行强制混合，使水泥、砂石骨料和水等材料充分接触，实现均匀搅拌。相比传统自由落式搅拌设备，该结构具有搅拌强度高、混合时间短、适应性强等特点。

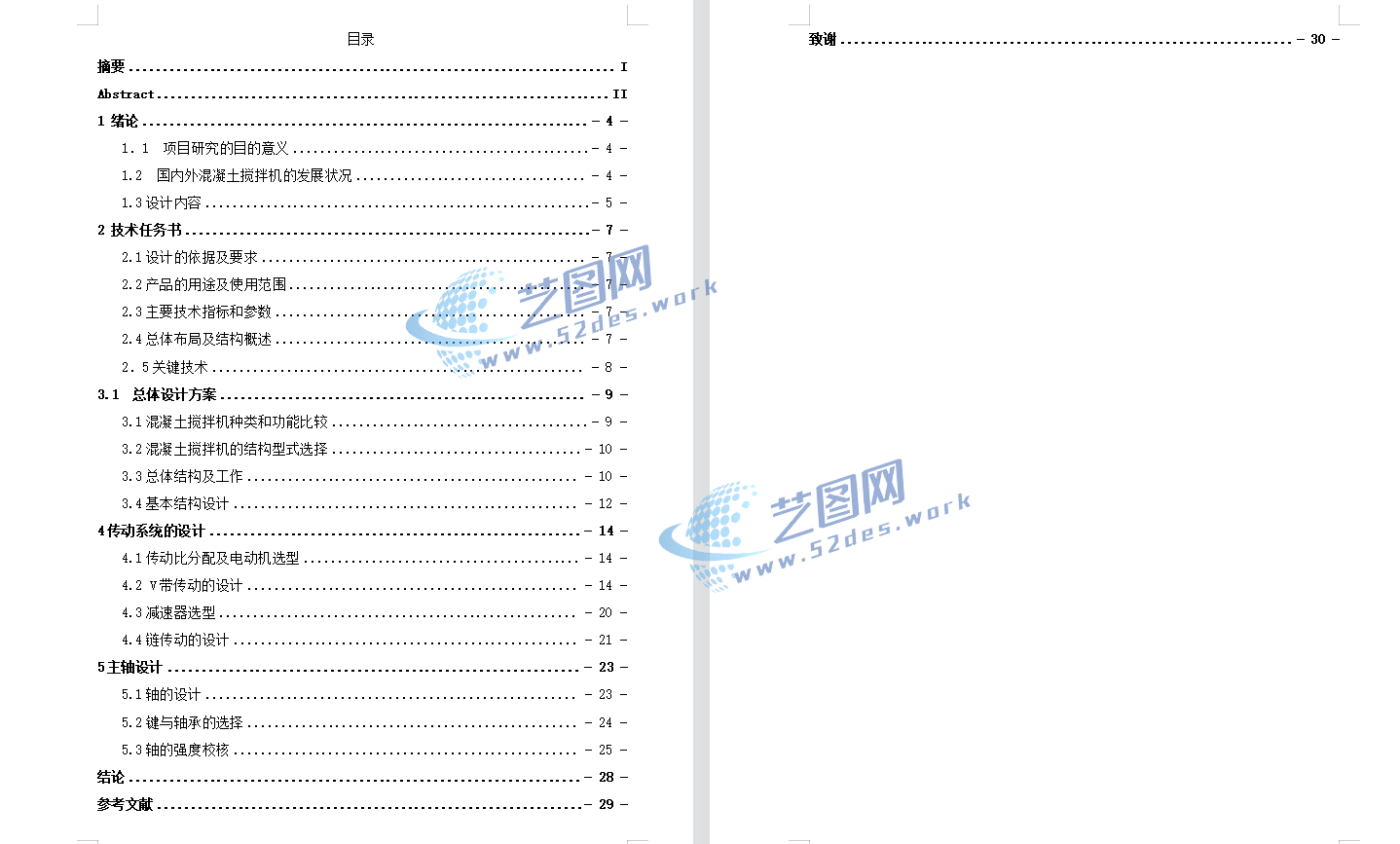

混凝土搅拌机设计说明书目录

该设备采用电机驱动减速传动机构，将动力传递至中心搅拌轴，通过多组叶片形成循环运动轨迹，使物料在搅拌腔内产生径向和轴向流动。搅拌叶片采用合理角度布置，可有效减少搅拌死角，提高混凝土均匀性。设备底部设置支撑及传动结构，上部设置进料区域，并通过卸料机构完成搅拌完成后的物料排出，整体结构紧凑，适用于建筑工程及预制构件生产。
