轴承清洗机机械结构设计含CAD图纸+说明书｜C22899

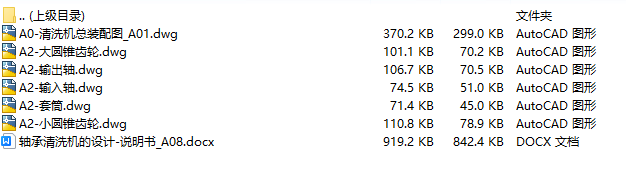

文件内容：CAD图纸、设计说明书

轴承清洗机主要由清洗槽体、旋转清洗机构、喷淋系统、驱动传动机构、工件夹持机构、过滤循环系统和机架组成。设备采用旋转式清洗结构，通过电机驱动工件托盘或清洗篮转动，使轴承在清洗液中进行充分浸泡、冲刷和旋转清洗；喷淋系统通过高压清洗液对轴承表面进行冲洗，去除油污、金属碎屑等杂质。

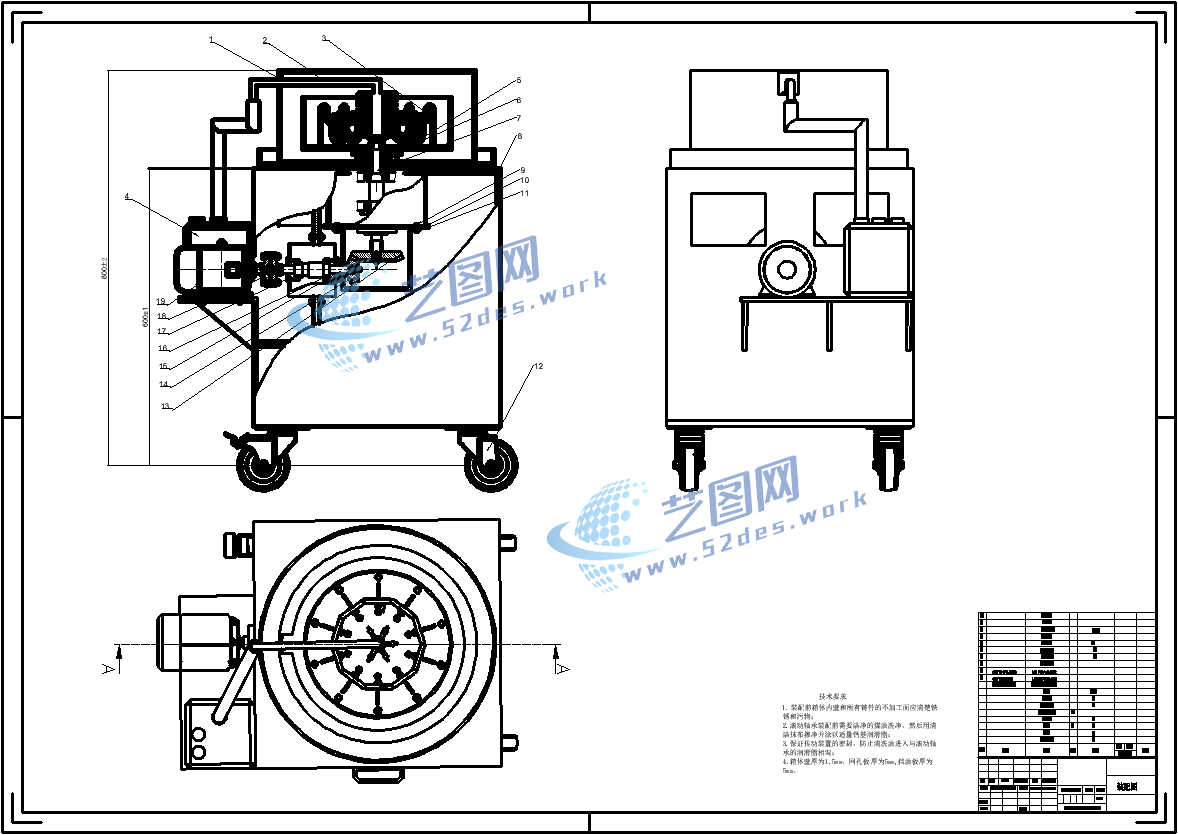

新国标CAD图纸：机械结构设计装配图

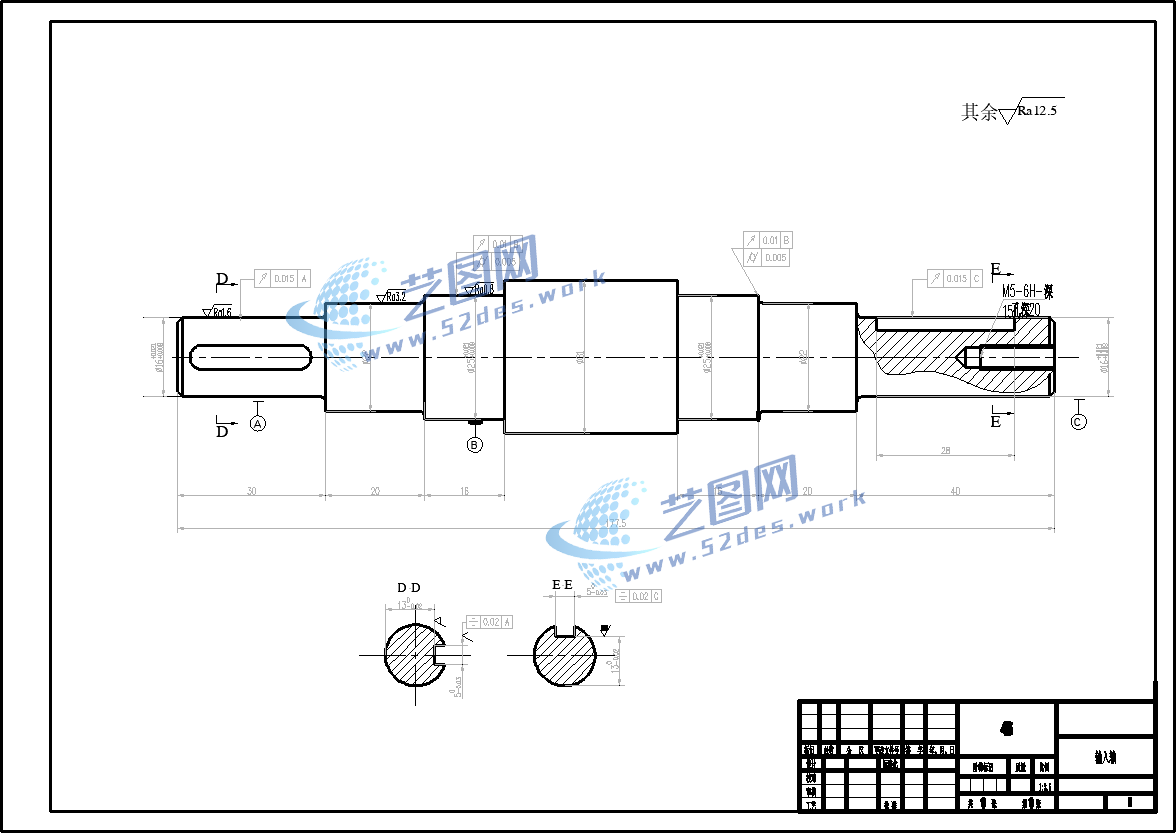

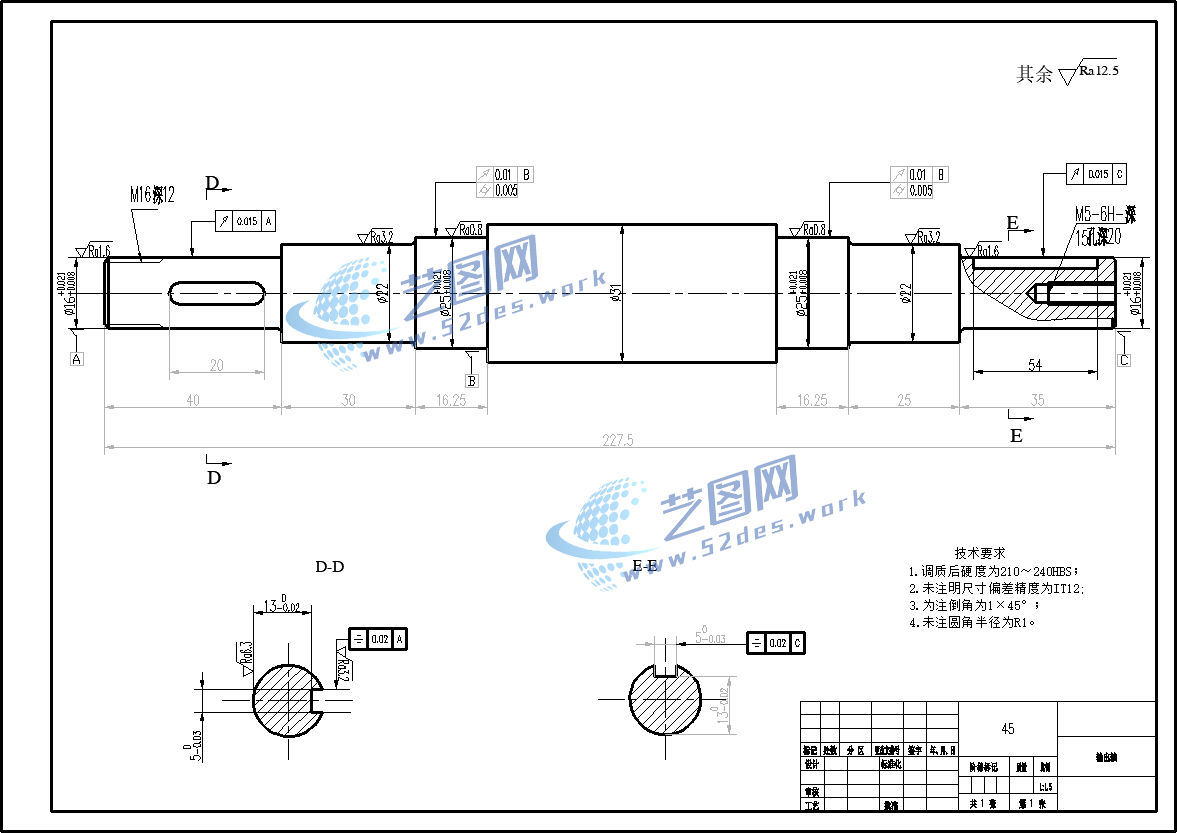

输出轴零件图图纸

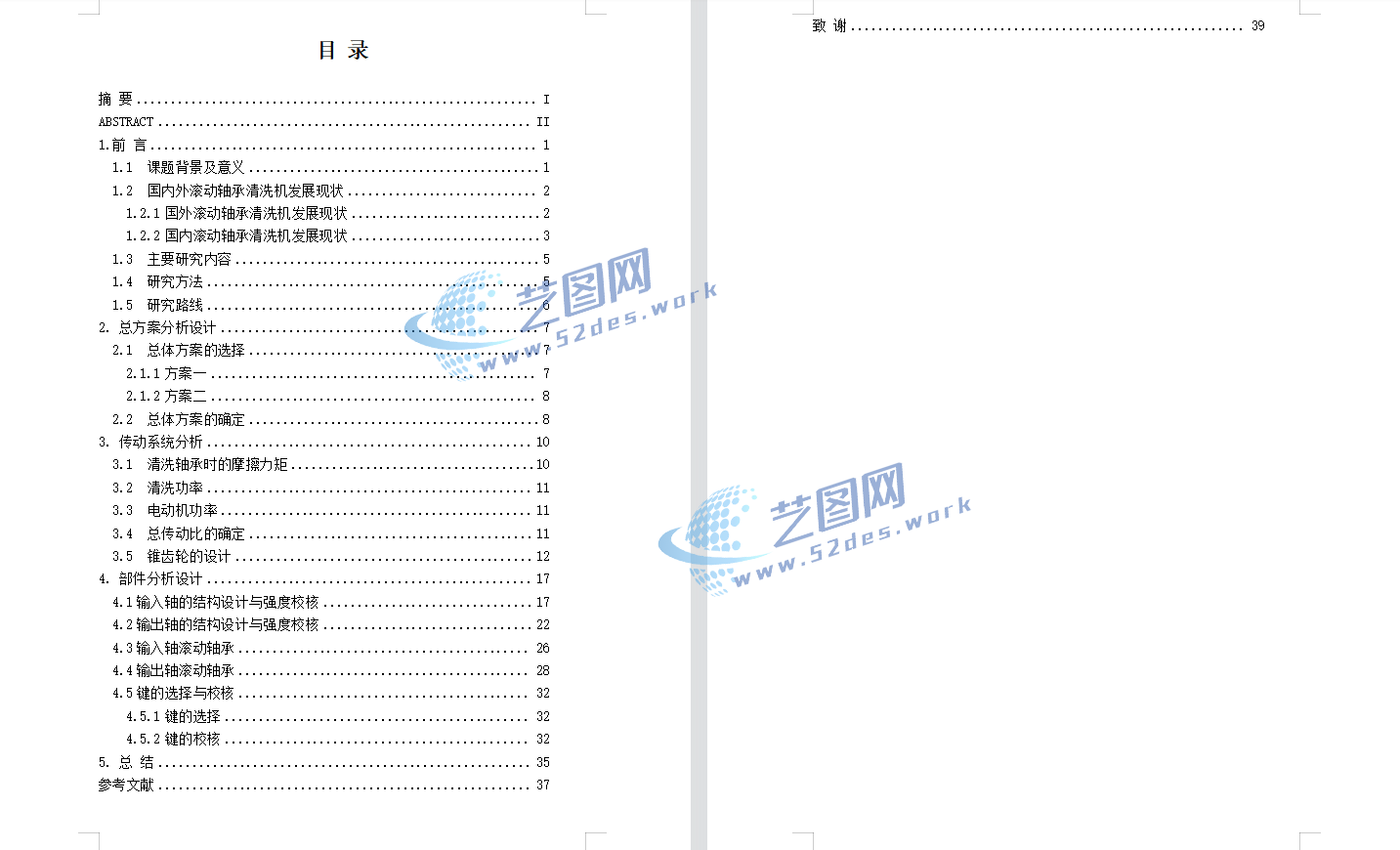

设计说明书目录 说明书内容主要工序的计算、夹具设计、工艺方案确定等内容。

该设备通过机械旋转与清洗液循环相结合，提高轴承清洁效率和清洗均匀性。内部设置过滤回收机构，实现清洗液循环利用，降低加工成本；夹持定位机构保证轴承清洗过程中的稳定性，避免工件碰撞损伤。整体结构具有清洗效率高、自动化程度高、运行稳定等特点，适用于轴承维修、机械加工及零部件批量清洗作业。
