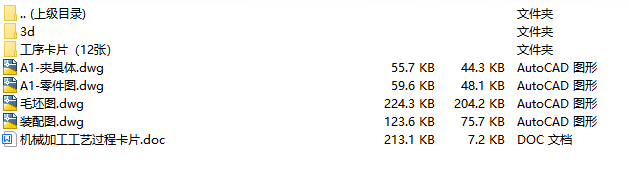

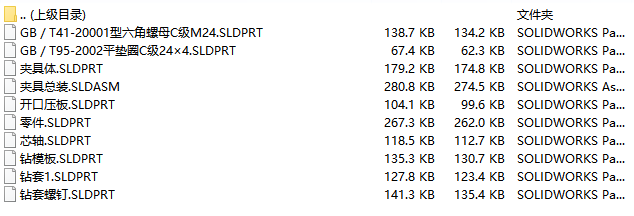

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡

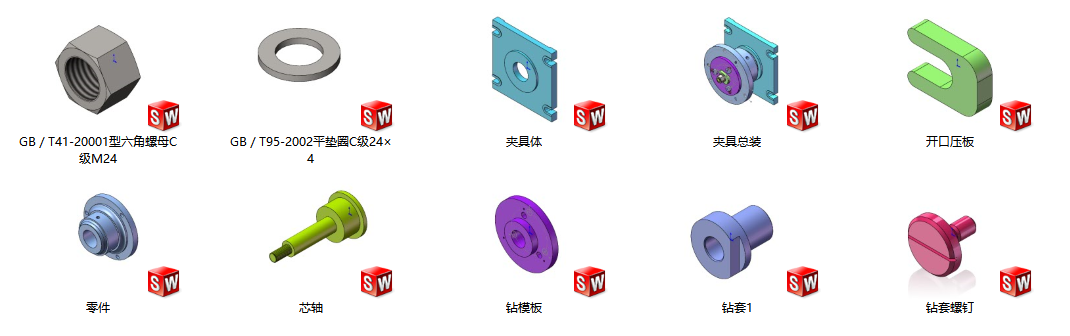

solidworks21版本、三维模型零件预览图

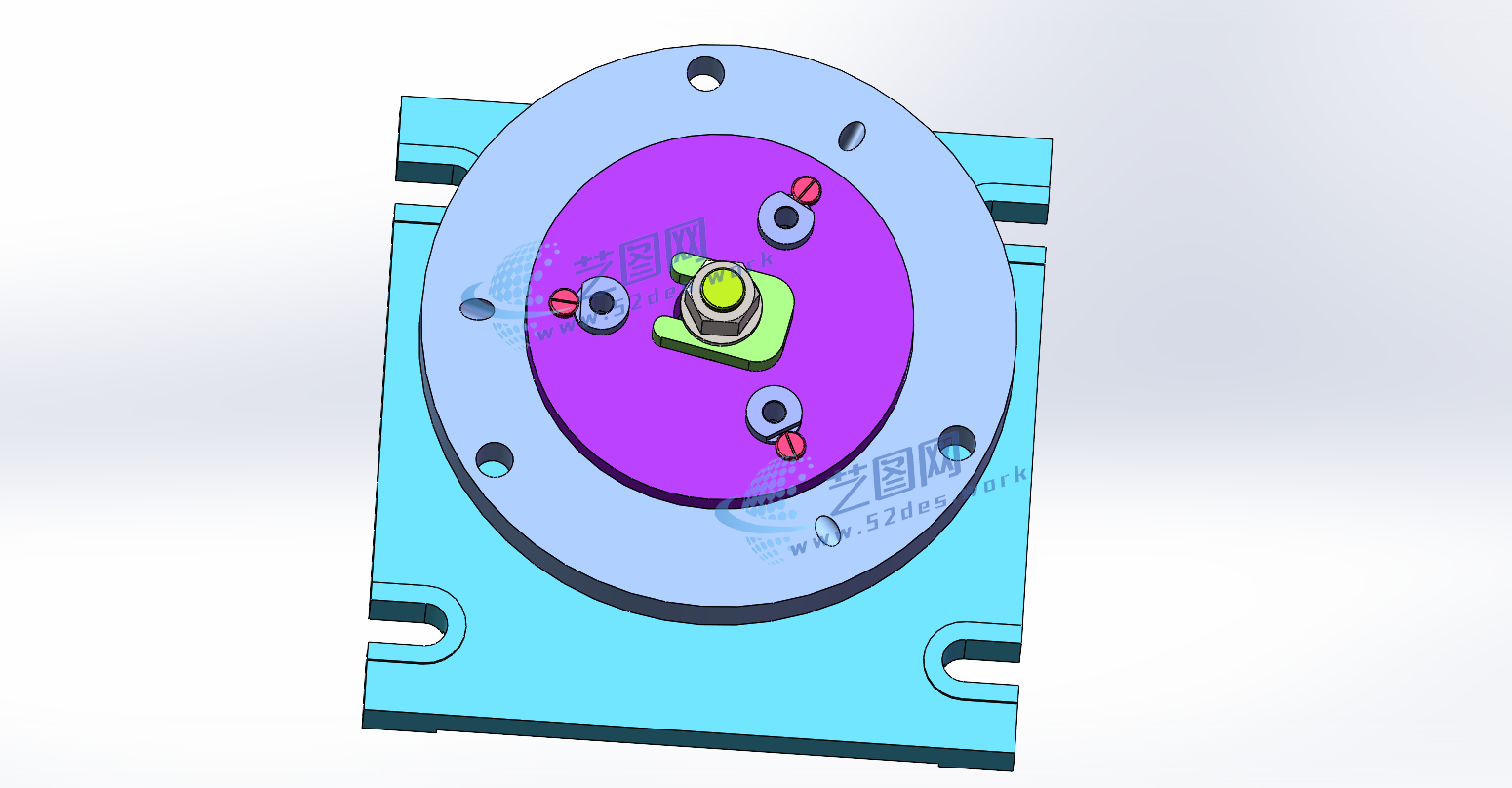

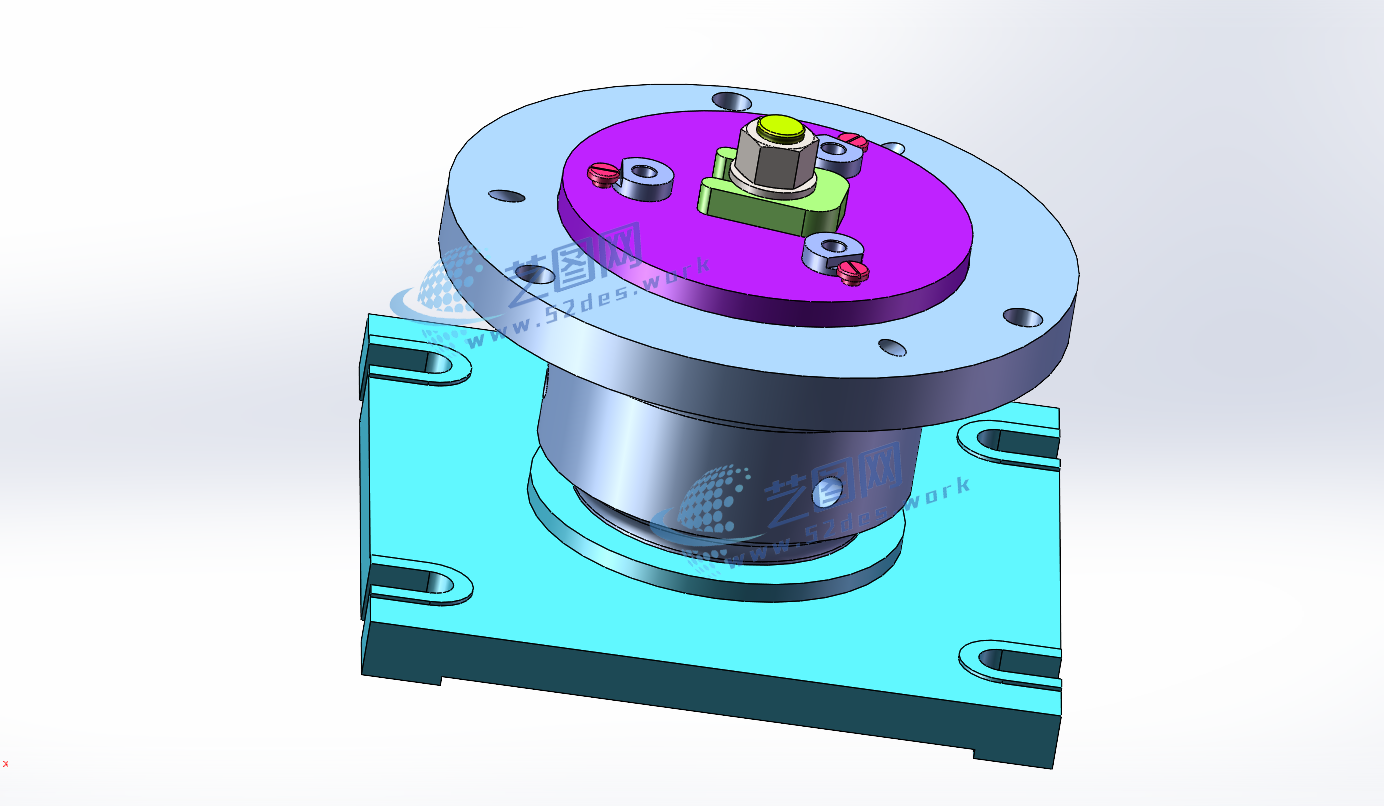

法兰盘solidworks21版本三维装配模型1
本法兰盘钻孔夹具主要用于法兰类零件孔加工工序，夹具采用回转式结构设计，主要由夹具体、定位芯轴、压板、螺栓夹紧机构以及回转支撑部分组成。加工时利用芯轴与法兰盘内孔配合进行定位，确定工件中心位置，通过压板对零件端面进行压紧固定，使工件在钻孔过程中保持稳定，提高孔加工精度。

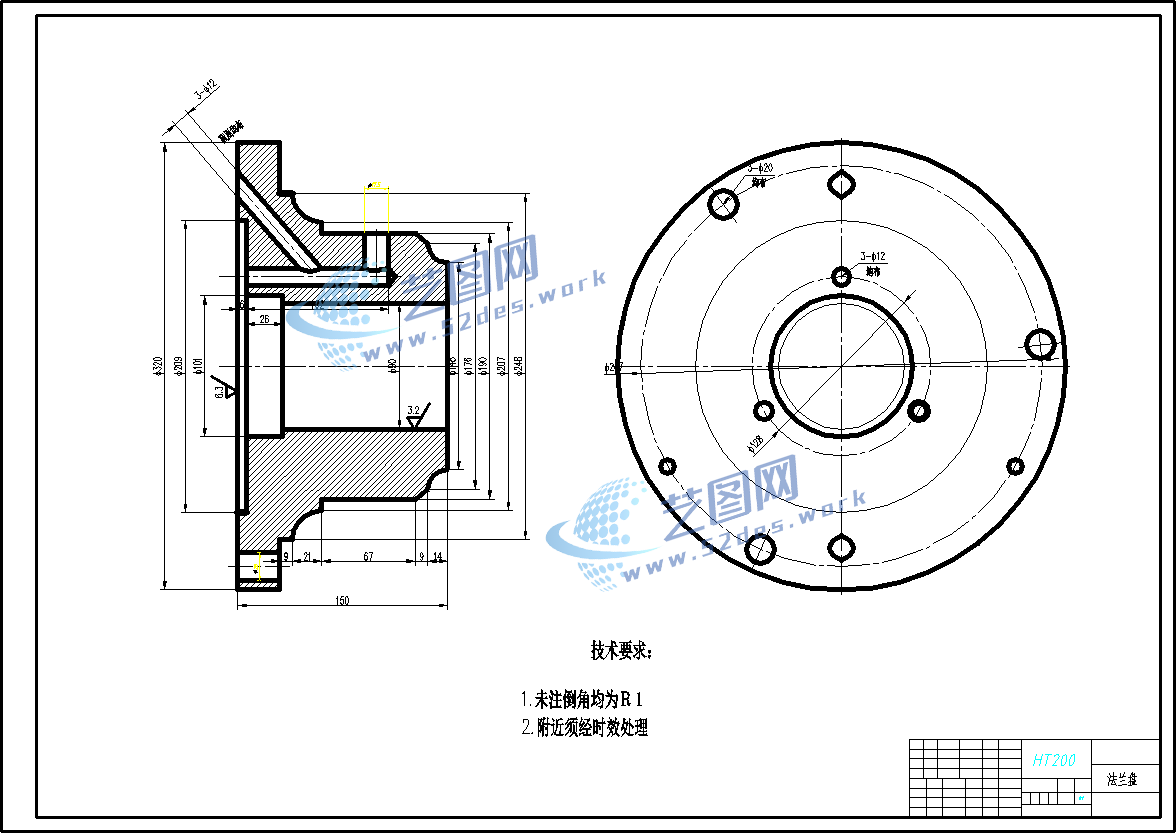

新国标CAD图纸：法兰盘

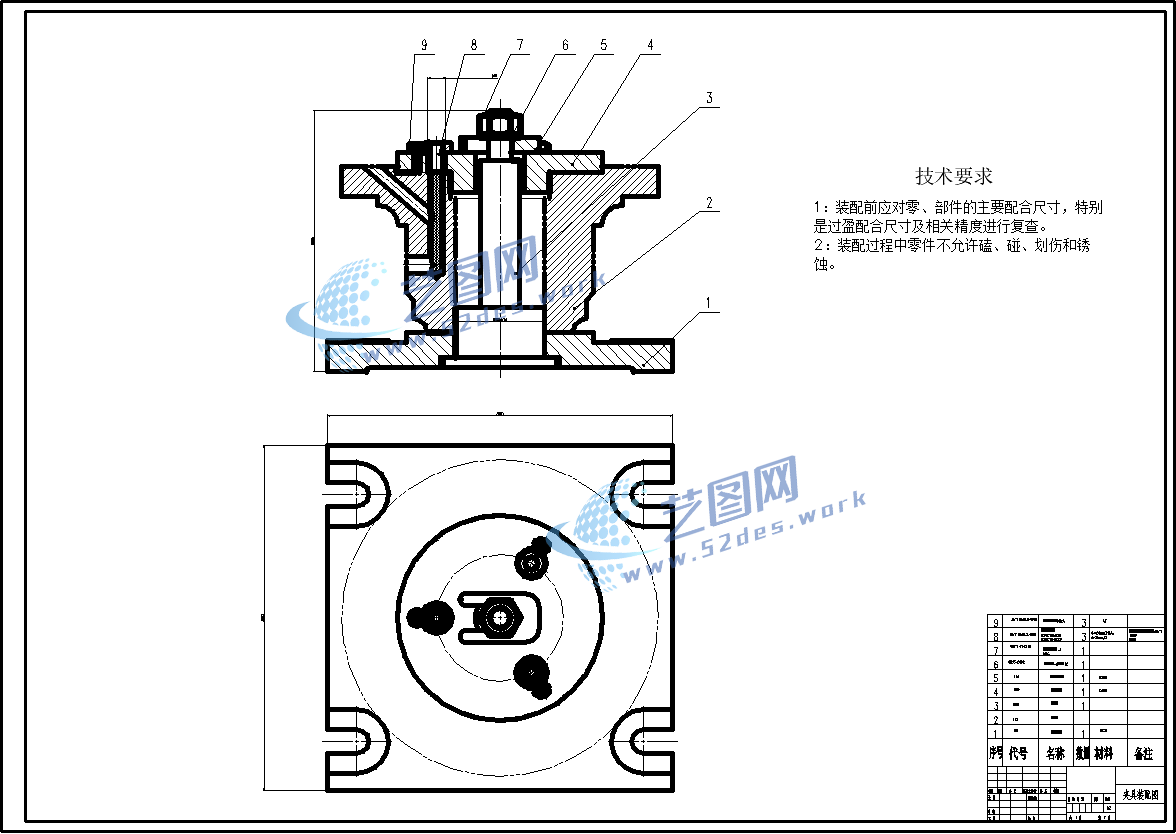

新国标CAD图纸、机械夹具装配图

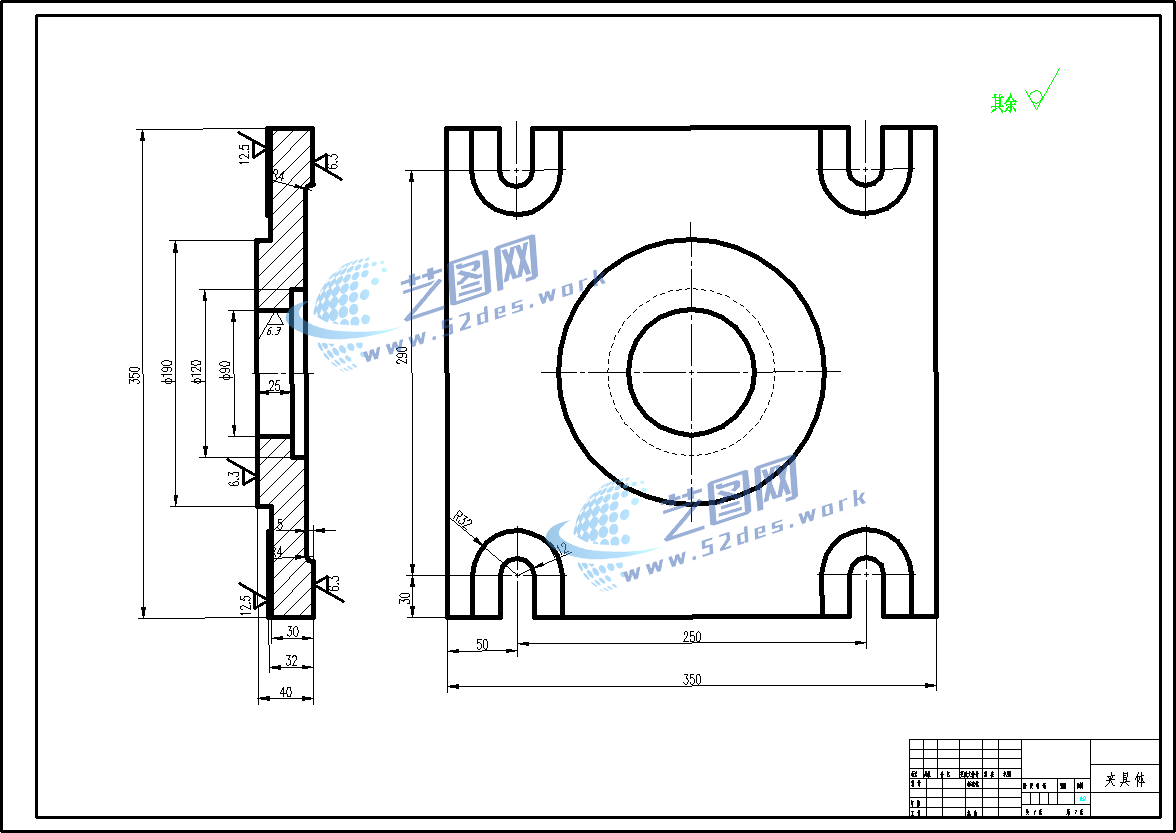

新国标CAD图纸：夹具体

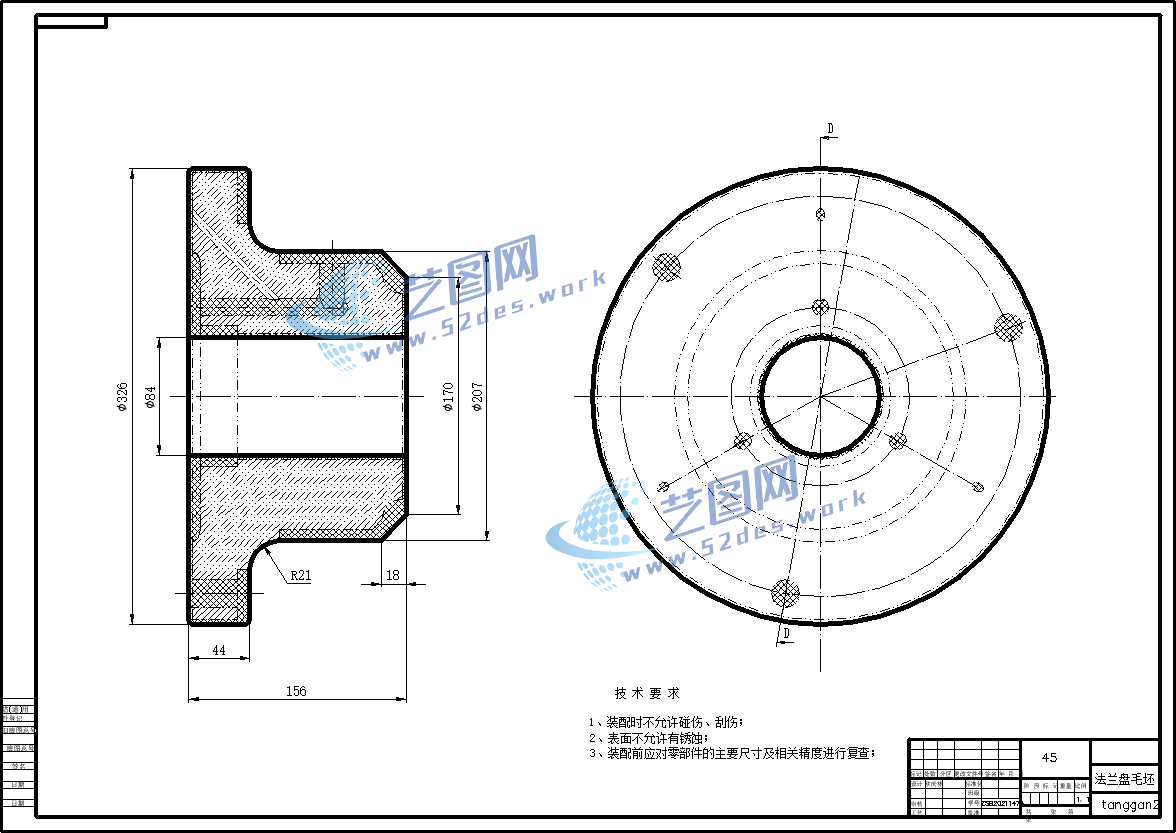

新国标CAD图纸：831004毛坯图

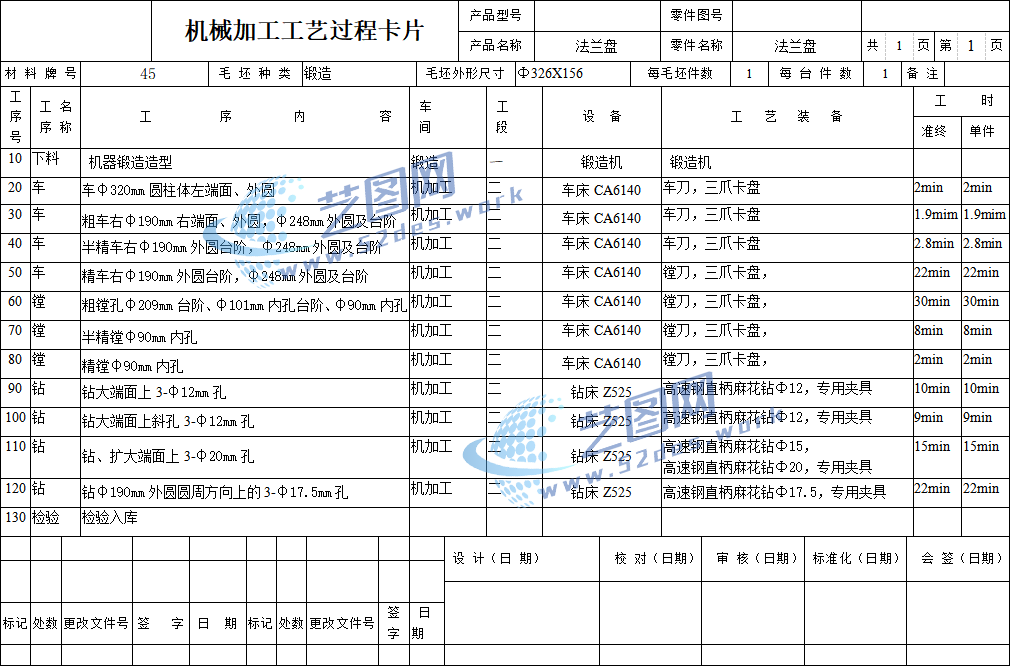

机械加工工艺卡
机械加工工序卡
本夹具采用芯轴定位方式，以法兰盘内孔作为主要定位基准。芯轴与工件孔配合，限制工件径向移动自由度，并保证中心位置精度；夹具体支撑面限制轴向移动自由度，压板夹紧后限制工件转动自由度，最终实现工件六个自由度完全限制，满足法兰盘钻孔加工定位要求。
