拨叉钻M6孔夹具设计SW21版三维模型CAD图纸C24600

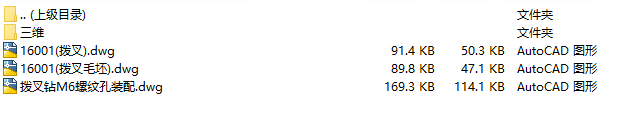

文件内容：solidworks21三维模型、CAD图纸

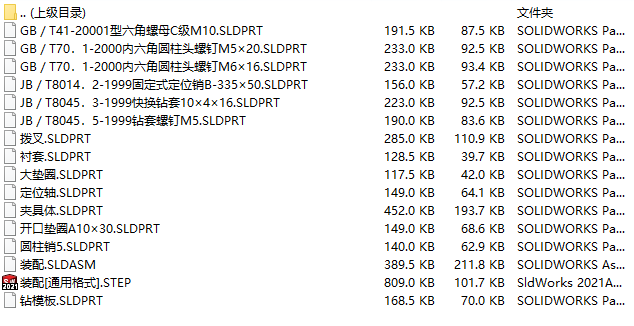

solidworks21版本、三维模型零件预览图

该拨叉钻M6孔夹具采用定位芯轴式专用夹具结构，主要由夹具体、定位芯轴、端面支撑、压紧机构以及钻套导向组件组成。夹具根据拨叉零件的结构特点，以拨叉中心孔作为主要定位基准，通过定位芯轴与工件孔配合实现径向定位，同时利用端面支撑限制轴向移动，使工件获得稳定可靠的定位状态。定位芯轴具有较好的同轴定位能力，可有效保证M6螺纹孔与拨叉基准孔之间的位置关系，提高加工精度和重复装夹一致性。

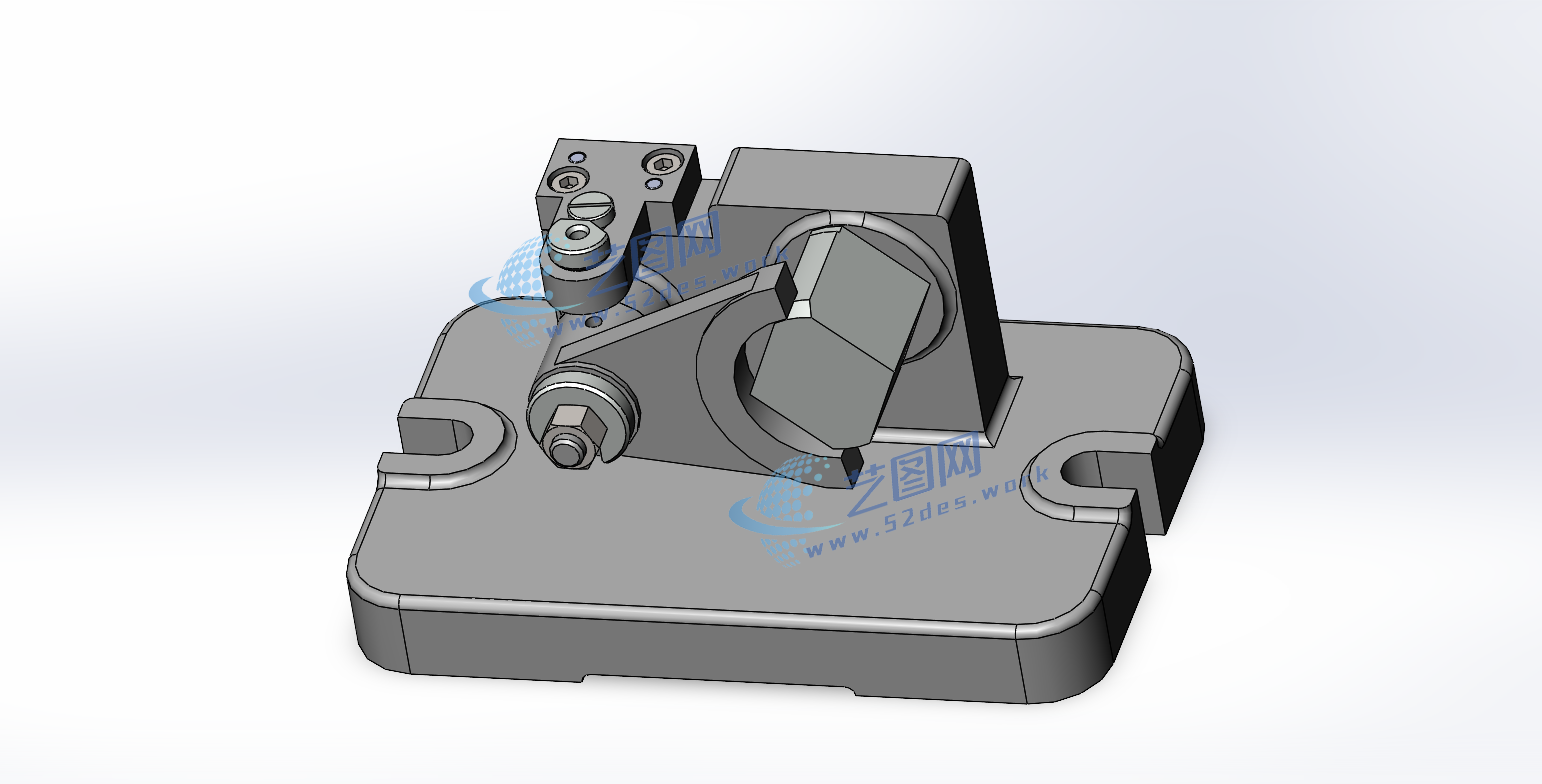

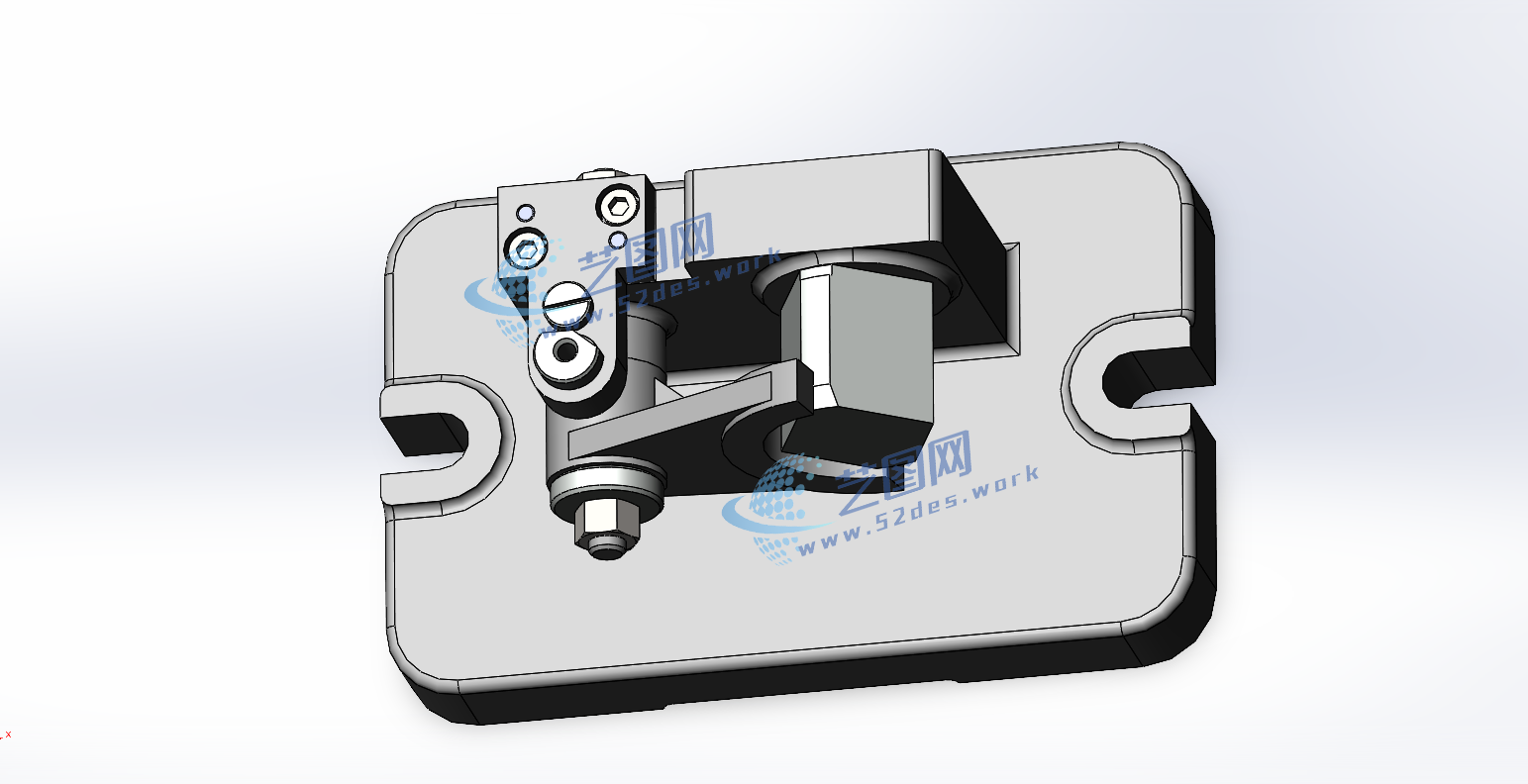

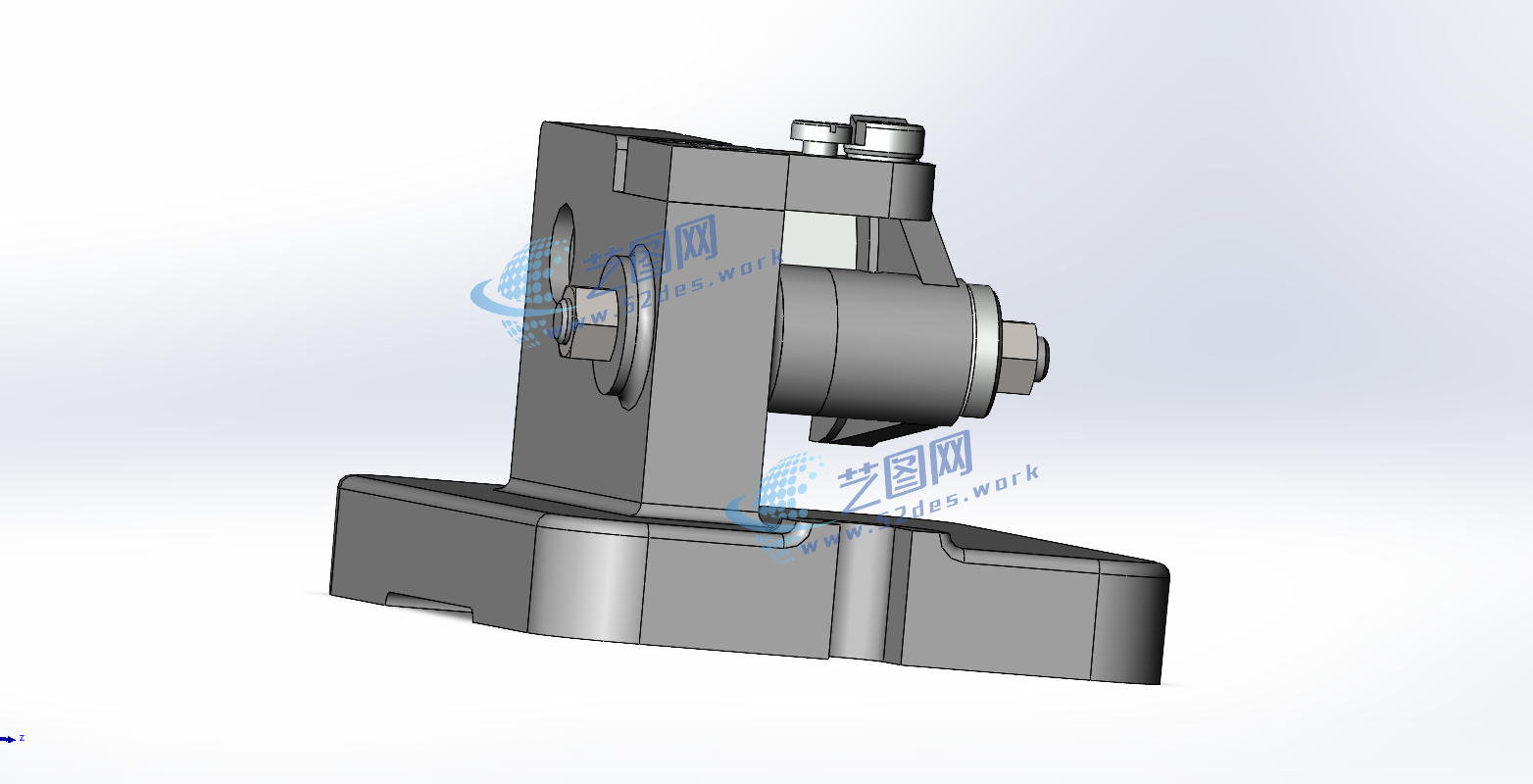

机械夹具solidworks21版本三维装配模型

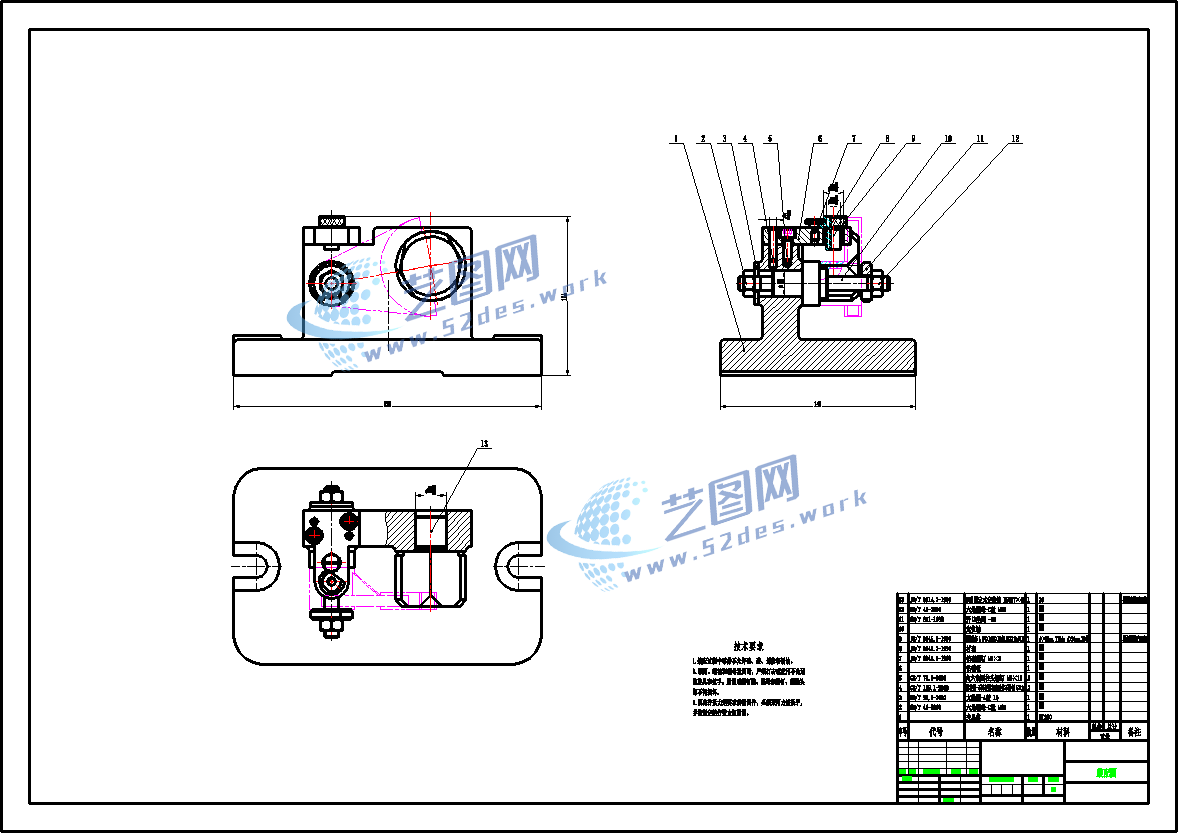

新国标CAD图纸：机械夹具设计装配图

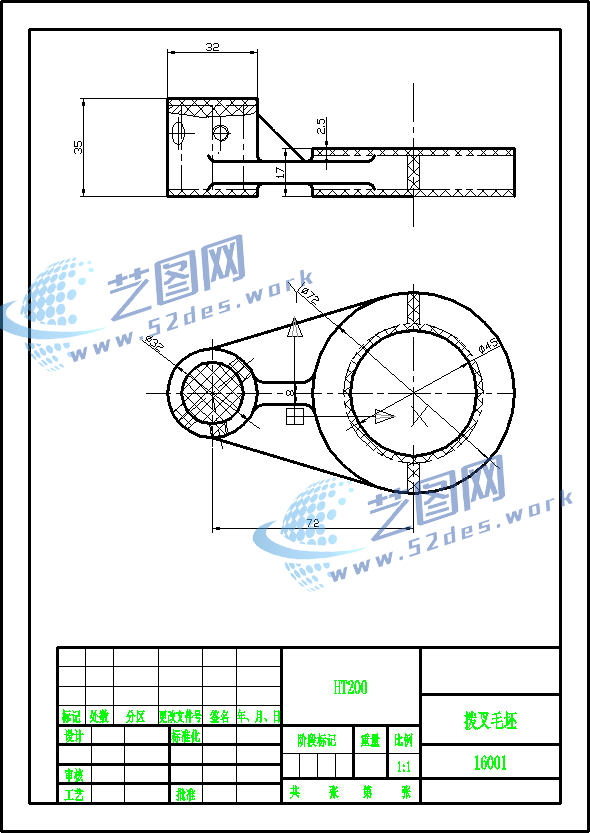

新国标CAD图纸：拨叉毛坯图

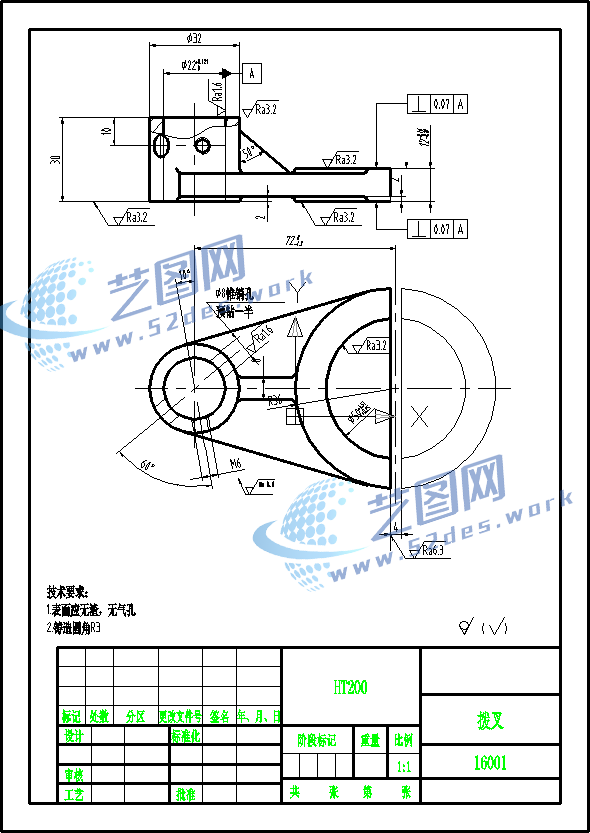

新国标CAD图纸：拨叉零件图

夹具采用螺旋压紧机构进行固定，通过压板作用于工件表面，使拨叉紧密贴合定位芯轴和支撑面，避免钻削过程中因切削力产生转动或偏移。钻模板上安装钻套，对钻头运动进行精确导向，保证M6底孔加工位置准确，为后续攻丝工序提供可靠基础。整体结构具有定位精度高、夹紧稳定、操作方便、刚性良好等特点，适用于拨叉类零件的批量钻孔及螺纹加工。
