汽车第四五挡变速叉钻φ19孔夹具设计SW21版三维模型CAD图纸说明书C24618

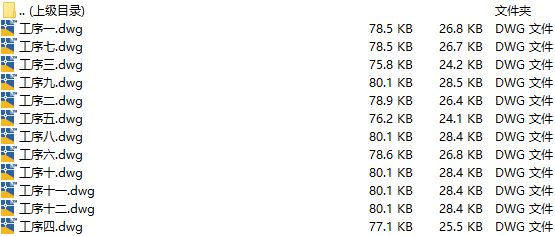

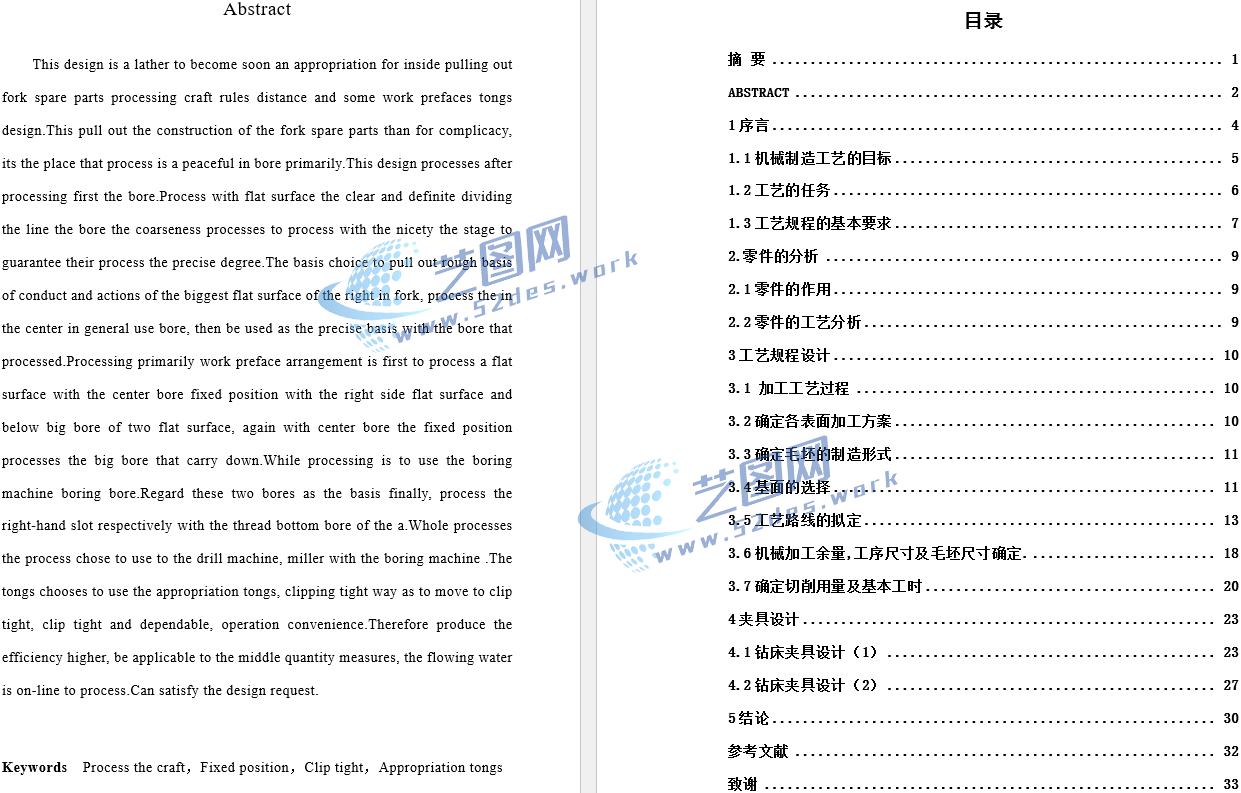

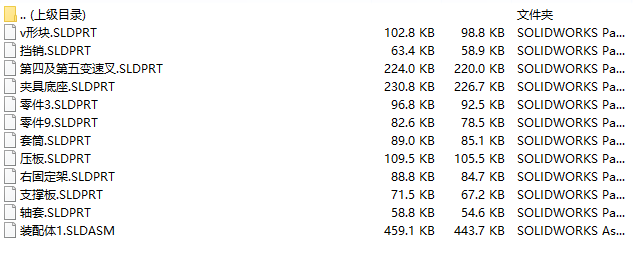

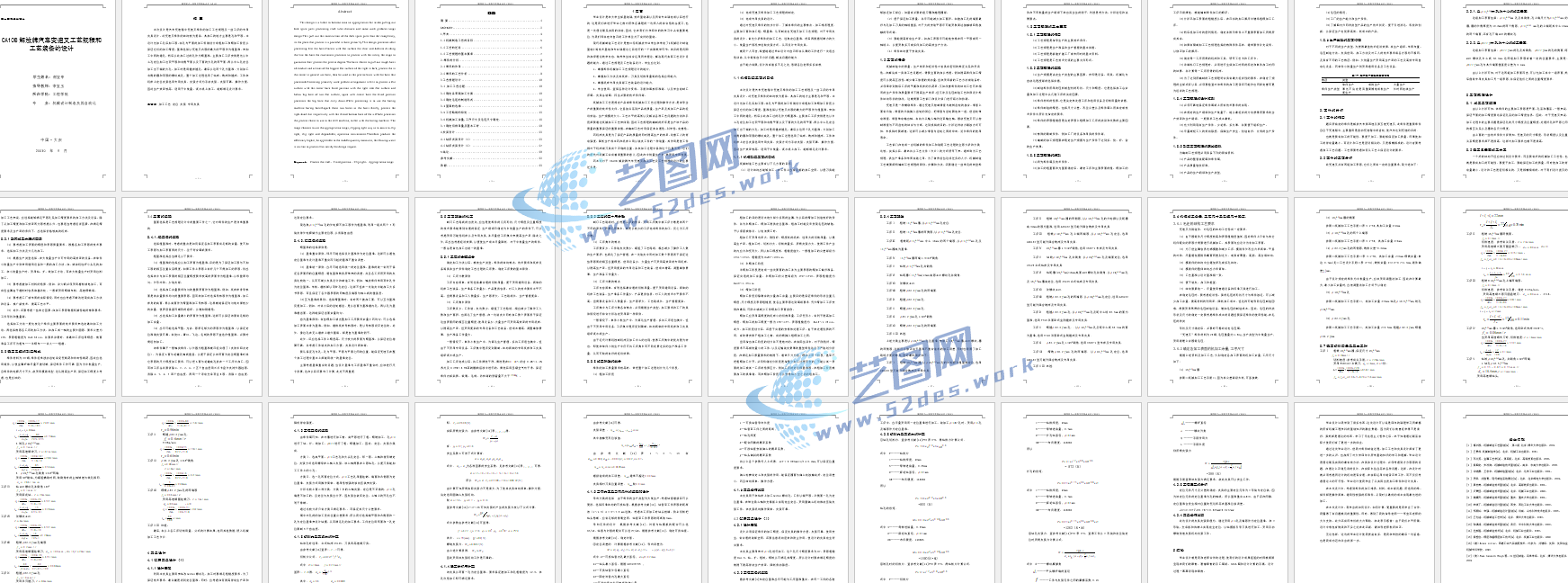

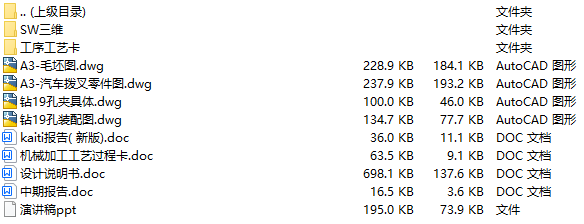

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

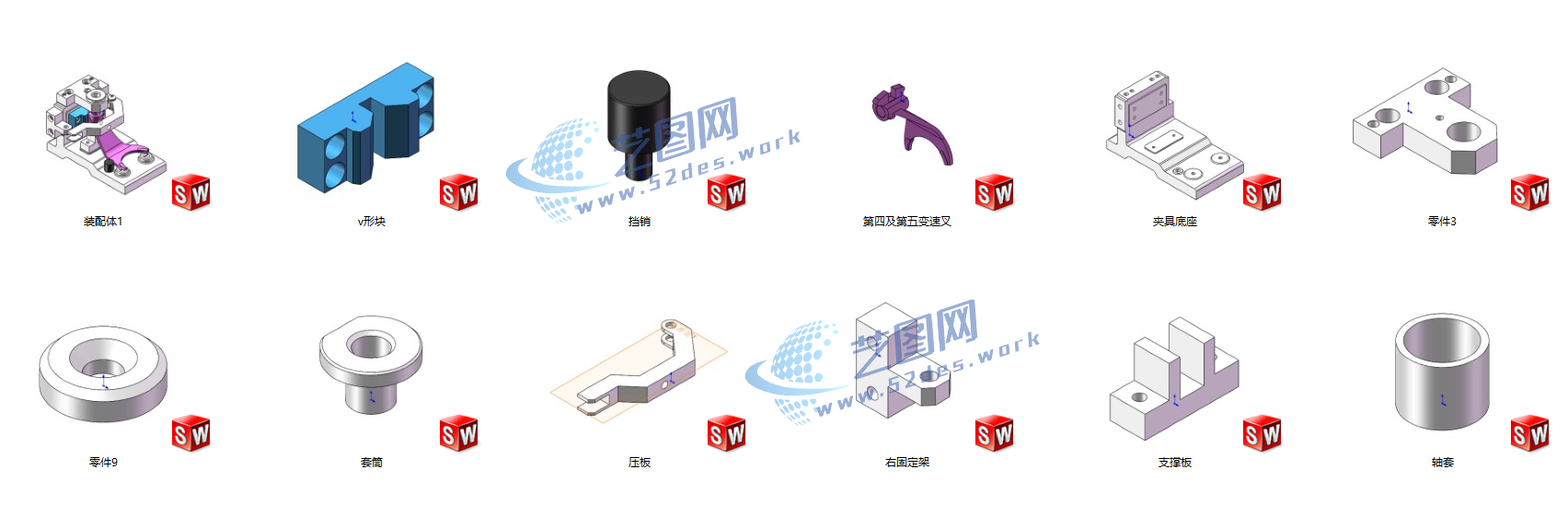

solidworks21版本、三维模型零件预览图

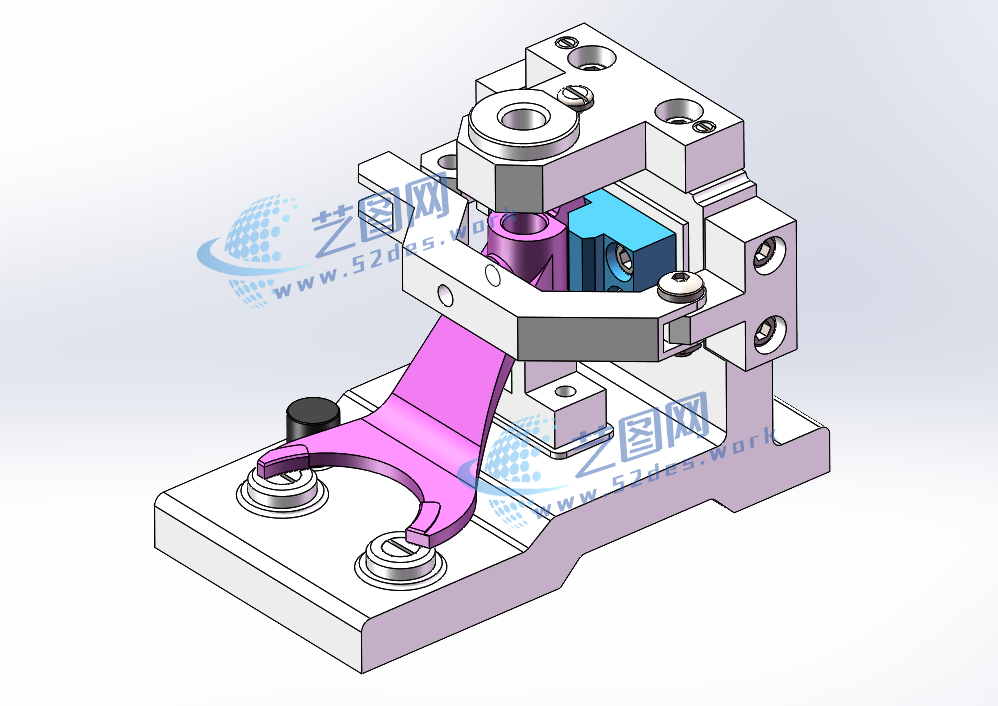

该汽车第四、五挡变速叉钻φ19孔夹具采用专用钻床夹具结构，主要由夹具体、定位元件、支撑元件、压紧机构以及辅助限位组件组成。夹具根据变速叉零件的结构特点进行设计，以变速叉外圆、端面及叉口侧面作为主要定位基准，通过V型块、支撑销及定位挡块组合定位，实现工件在加工过程中的准确定位。该定位方式能够有效限制工件六个方向的自由度，保证φ19孔加工时的位置精度和尺寸稳定性，满足汽车变速箱零件批量生产的加工要求。 机械夹具solidworks21版本三维装配模型

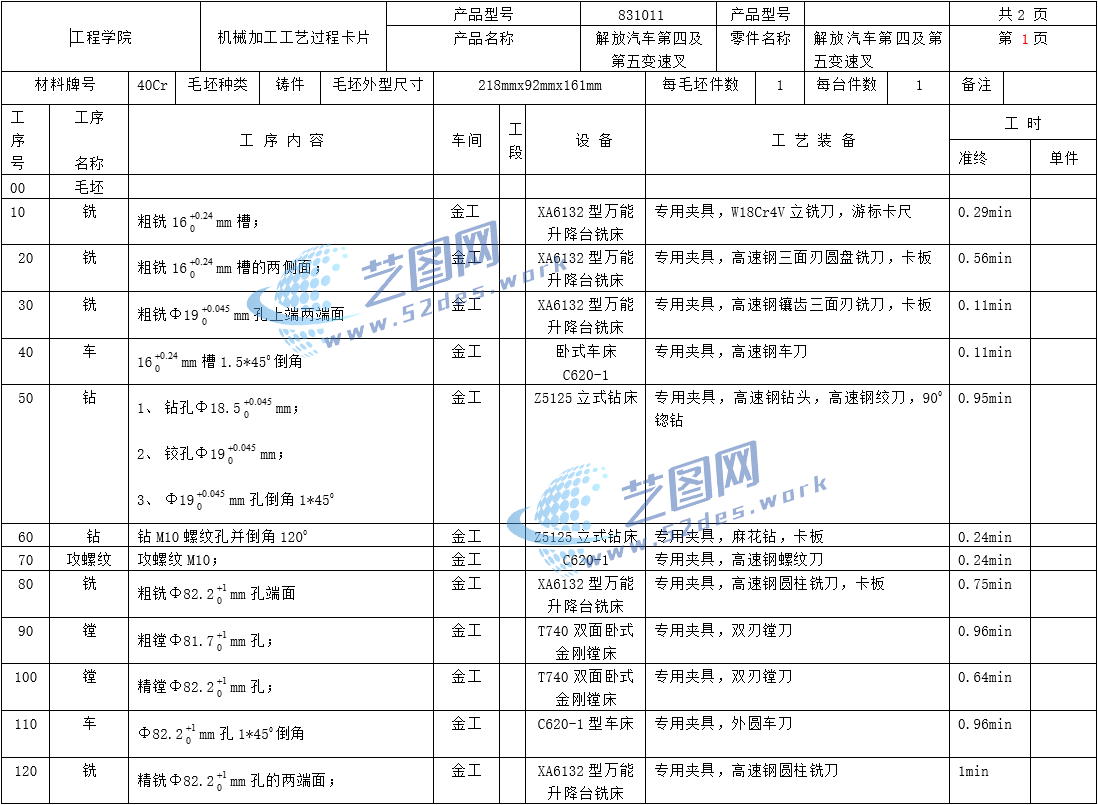

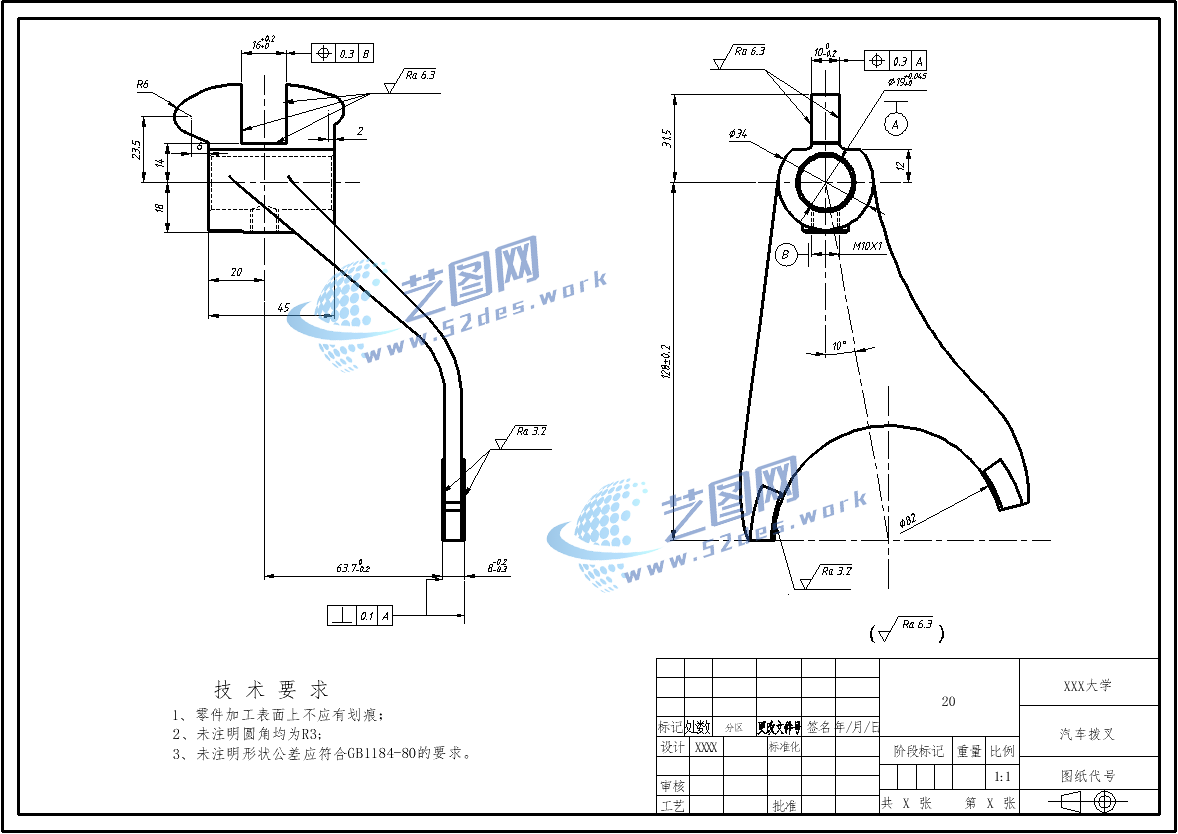

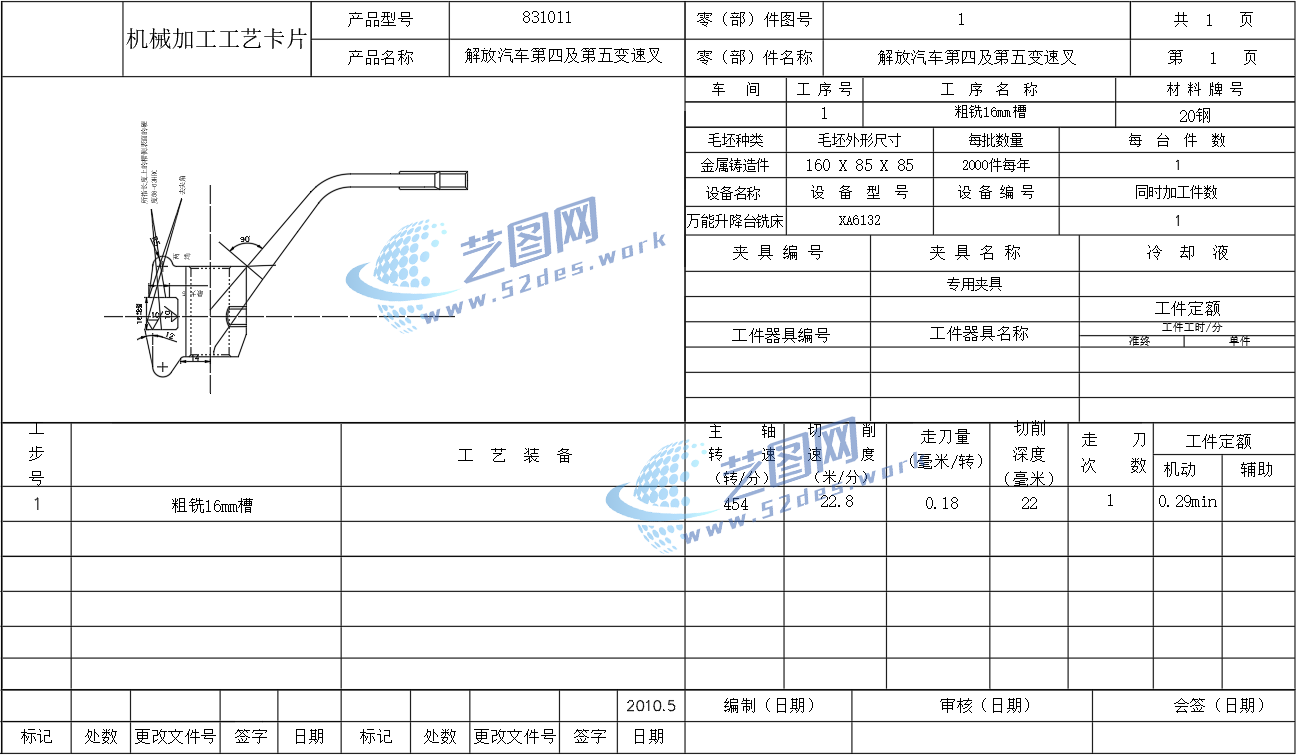

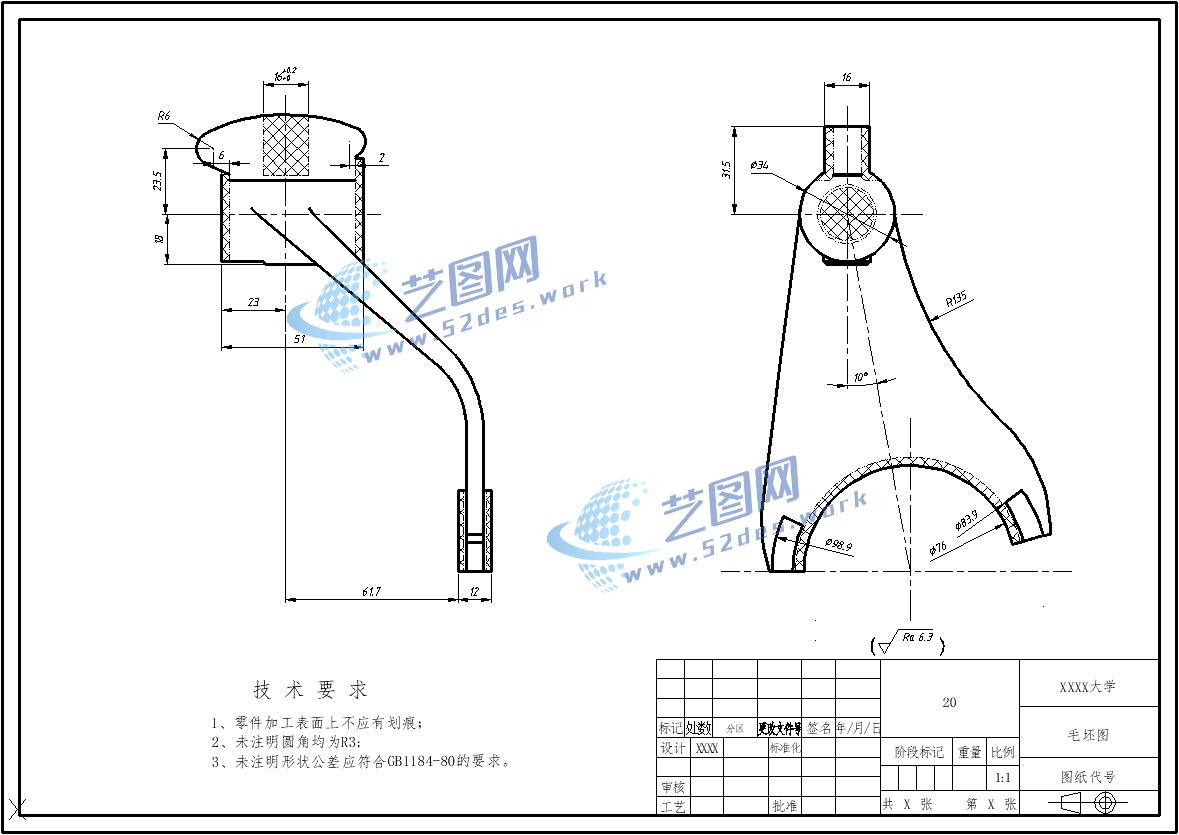

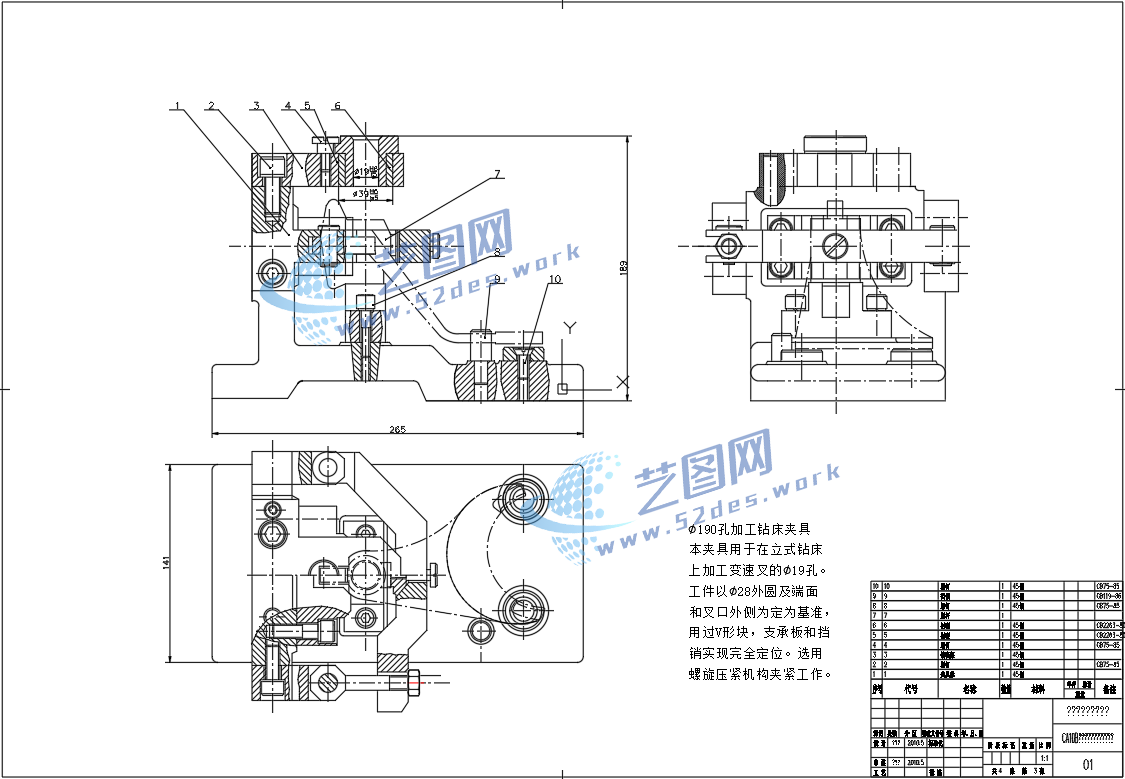

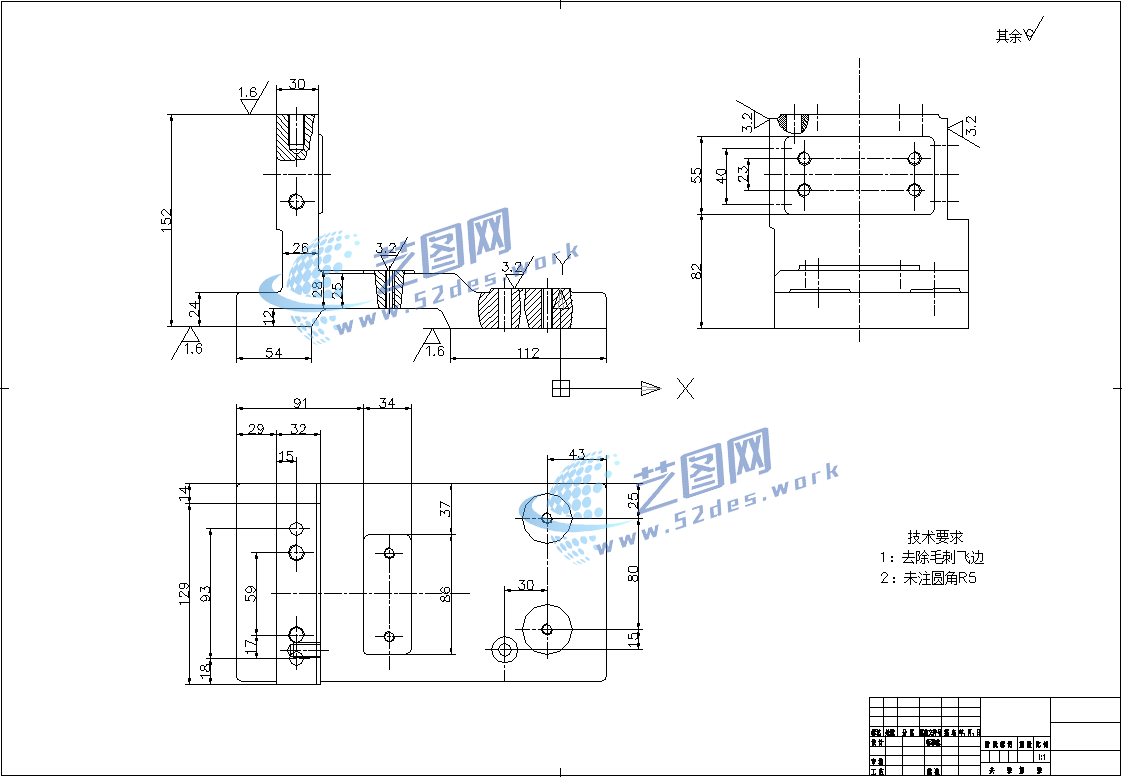

国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：汽车变速叉零件图 新国标CAD图纸：汽车变速叉毛坯图 CAD图纸：夹具体 机械加工工艺卡 机械加工工序卡汽

夹具采用螺旋压紧机构实现工件固定，通过压板与支撑面的配合产生夹紧力，使变速叉可靠贴合定位基准面，避免钻削过程中因切削力造成工件偏移。钻套安装于夹具体上方，为φ19孔加工提供精确导向，提高钻孔的位置精度和加工效率。整体结构采用模块化设计，具有定位可靠、夹紧稳定、刚性良好、操作方便等特点，适用于汽车变速器第四、五挡变速叉零件的专用钻孔加工。
