声光控制延迟照明灯系统文件内容:开题报告、设计说明书、IO表格、程序、电路图和流程图

西门子S7-200程序内容

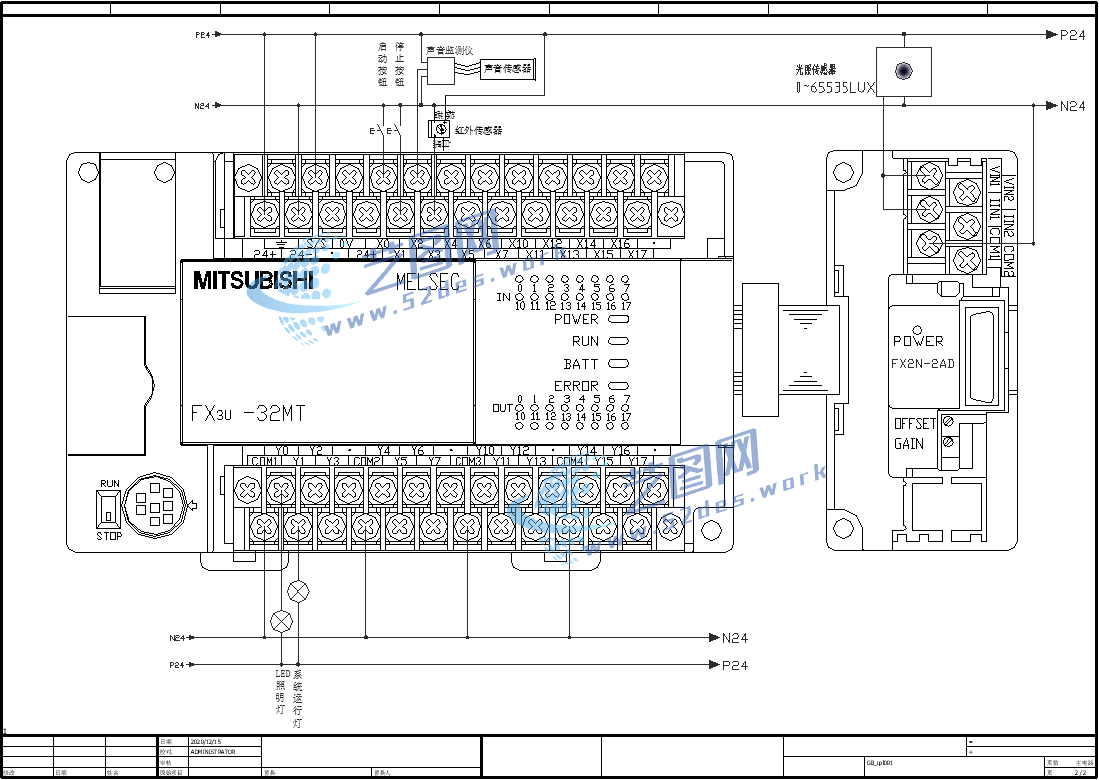

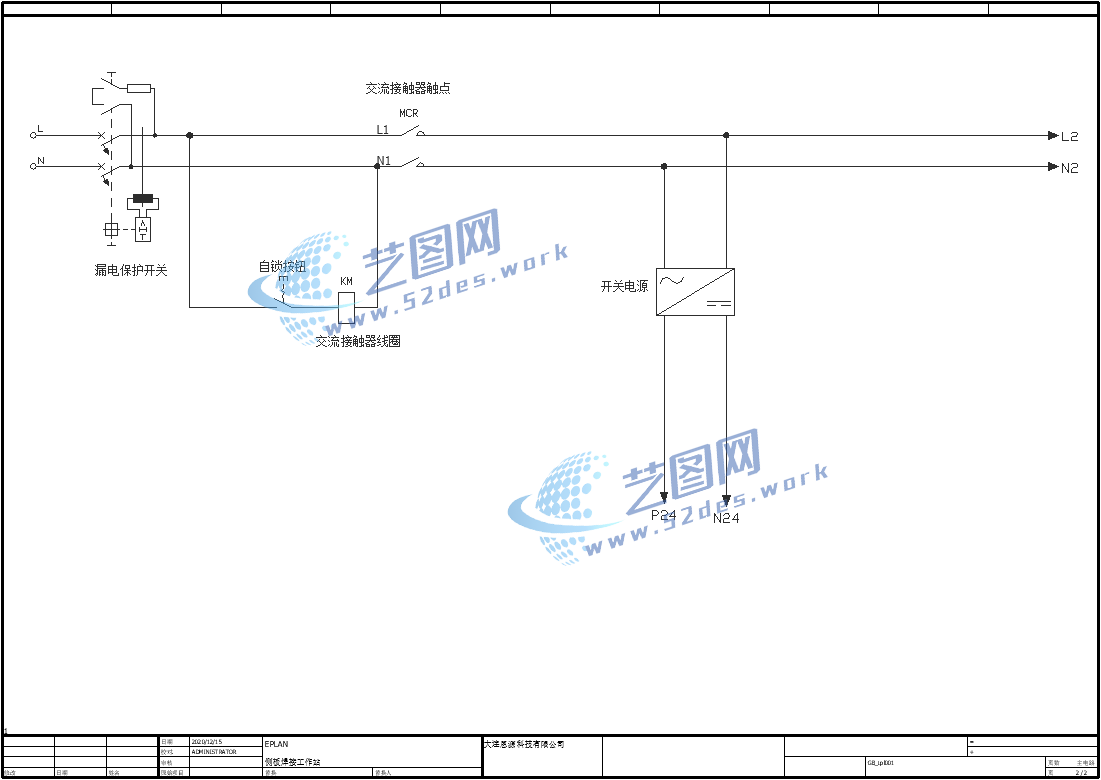

控制系统主电路图输入输出点接线图

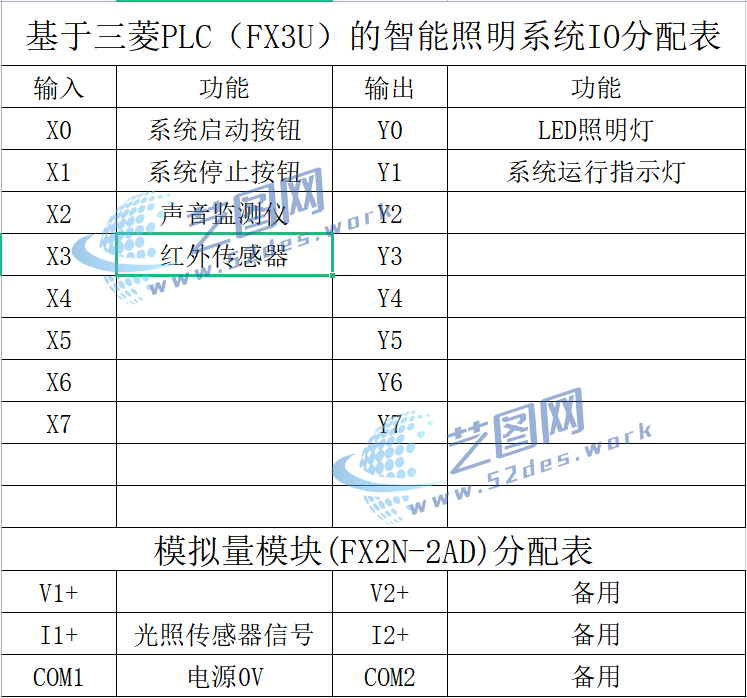

IO分配表格

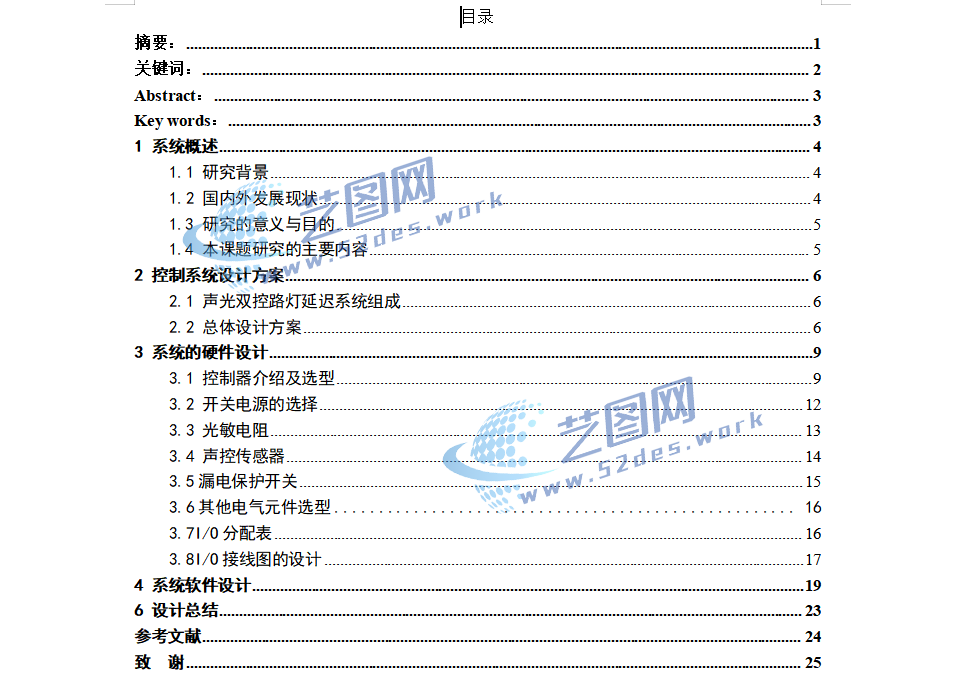

设计说明书目录

本次设计的主要内容采用核心处理器PLC控制路灯控制条件为声控和光控,因此硬件选型上采用光敏电阻和声控传感器来实现本次控制的内容核心,经传感器或者光敏电阻将所输入的控制条件转变成PLC能够识别的电信号并经由PLC内部声控和光控模块的信息处理,再经由PLC进行逻辑控制最终控制路灯的照明功能,完成本次设计首先需要梳理本次设计控制PLC能够识别的电信号来实现声光控功能:白天由光控电路起作用控制灯不亮,晚上由声控电路起作用控制开关闭合灯亮,并且延时一段时间熄灭,相比传统控制结构,控制上采用PLC设计实现程序操作更加方便,对于延时功能的使用上更加灵活方便,以方便适应不同的环境需求。为完成本次设计需要运用所学知识和必要绘图、编程软件绘制出整体电路图、程序流程图,完成系统程序设计,并结合所设计控制流程反复验证程序设计合理性等。
