移动式单臂液压起重机结构设计含CAD图纸+说明书｜C22944

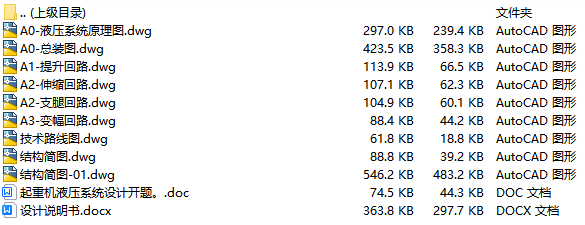

文件内容：CAD图纸、设计说明书、液压系统原理图

移动式单臂液压起重机主要由移动底盘、回转支撑机构、液压伸缩臂、起升机构、液压驱动系统和支腿稳定机构组成。设备采用单臂式起重结构，通过液压缸驱动实现吊臂的变幅与伸缩运动，配合钢丝绳卷扬机构完成重物升降作业。移动底盘提供整体承载和行走能力，支腿机构用于作业时提高设备稳定性，保证起重过程中的安全可靠。

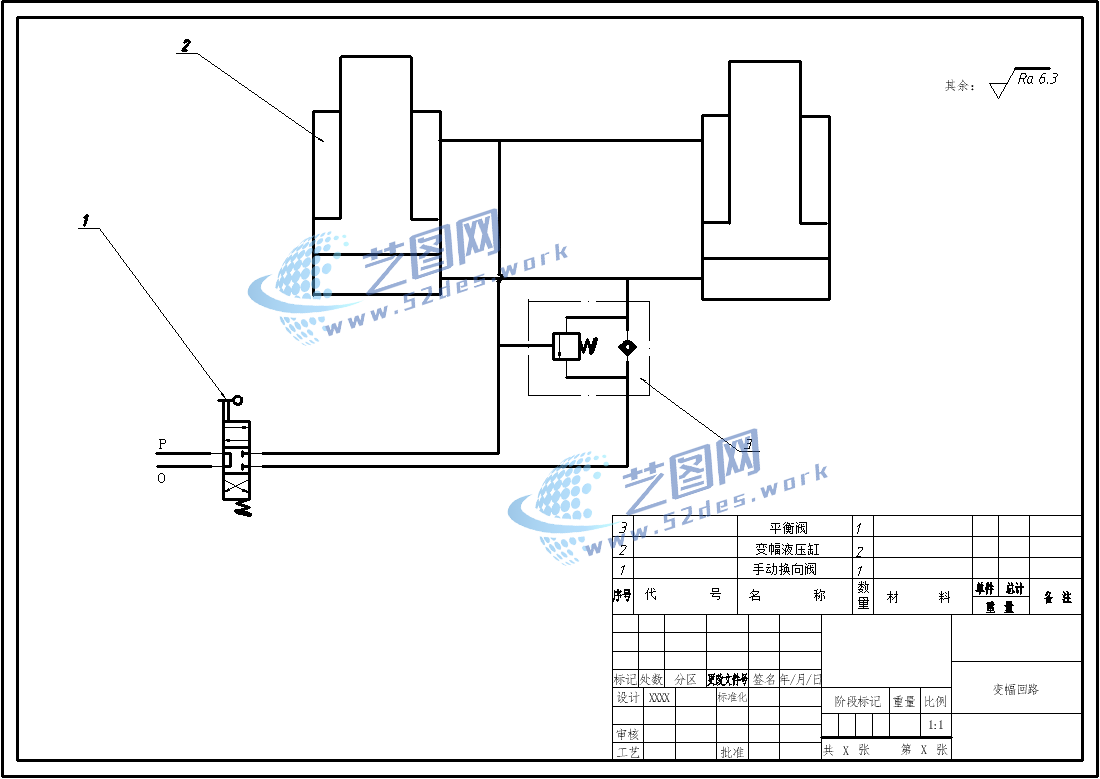

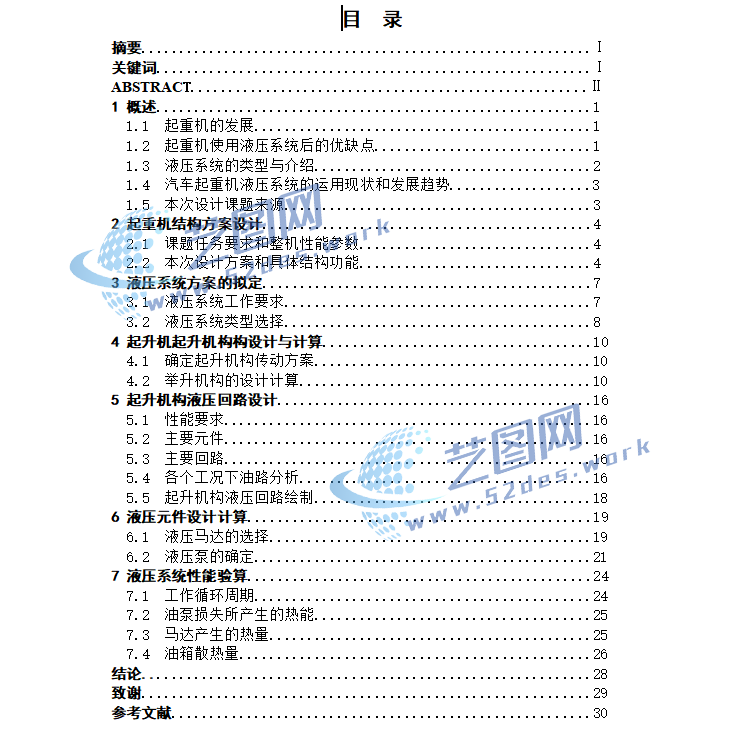

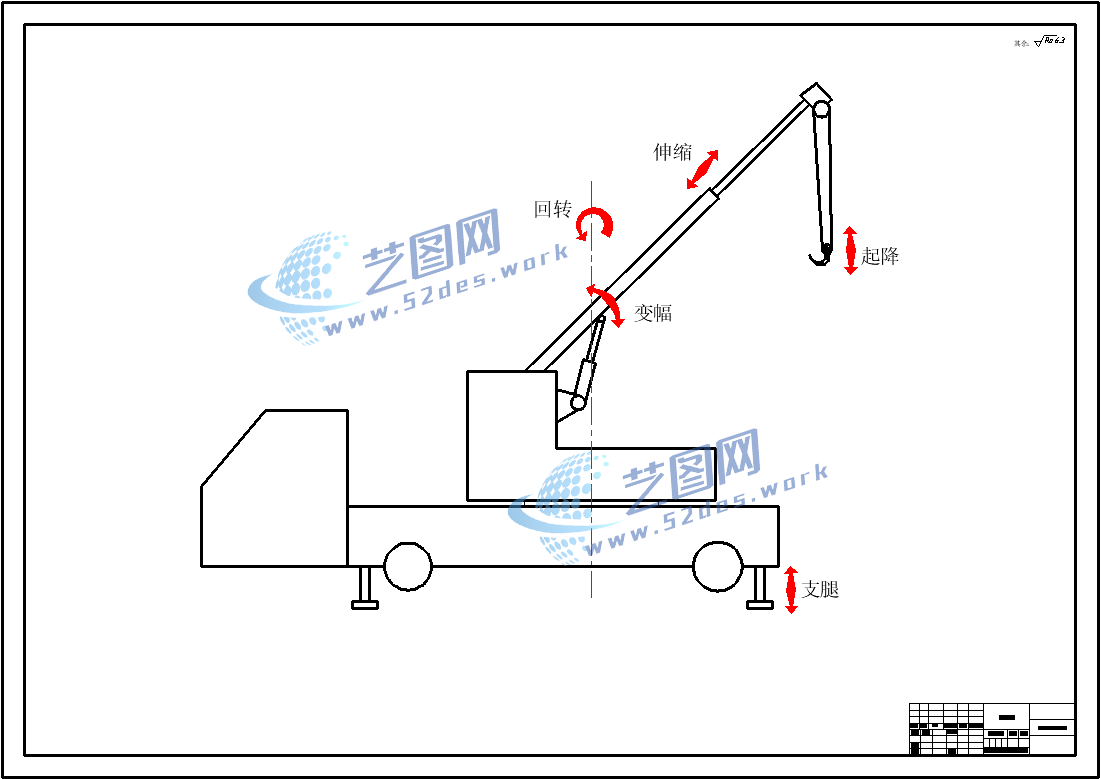

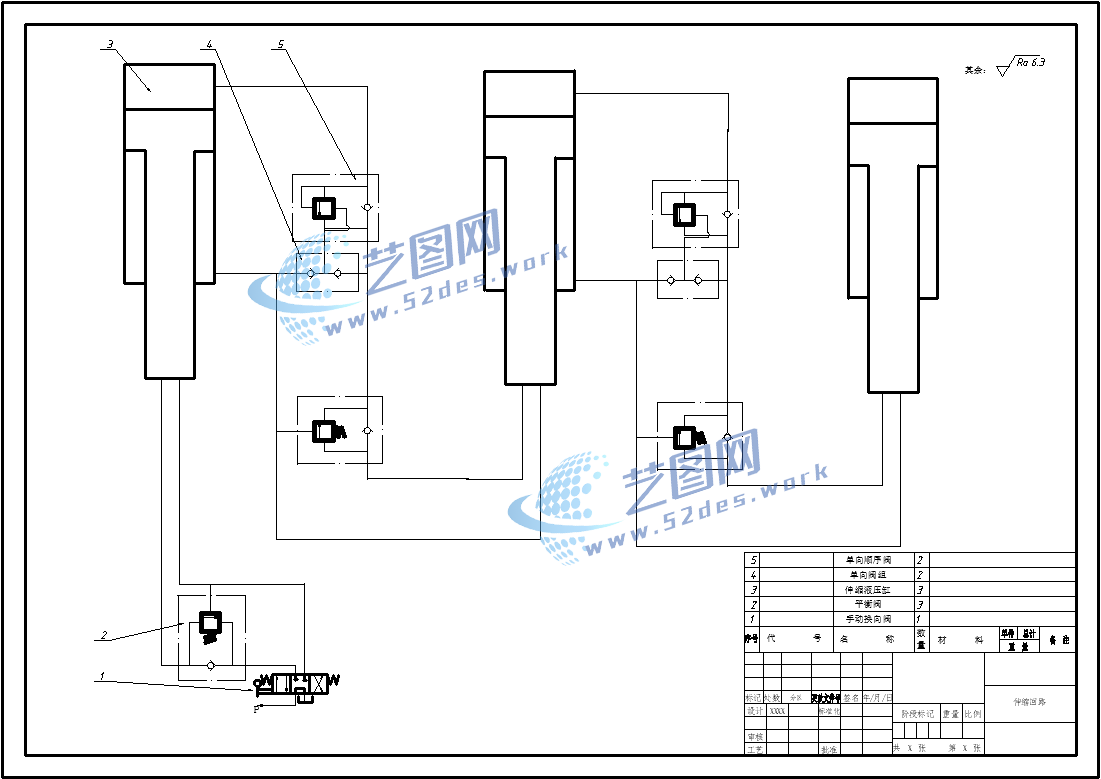

起重机装配图CAD格式移动式单臂液压起重机设计液压原理图移动式单臂液压起重机设计液压原理图 移动式单臂液压起重机设计液压原理图 移动式单臂液压起重机工作原理图单臂液压起重机设计说明书目录

该结构采用液压控制方式，具有操作灵活、起重量大、机动性强等特点。吊臂采用箱型结构设计，提高抗弯刚度和承载能力；回转机构实现多角度作业，提高设备适用范围，适用于工程施工、设备搬运、车辆维修及野外吊装等场合。
