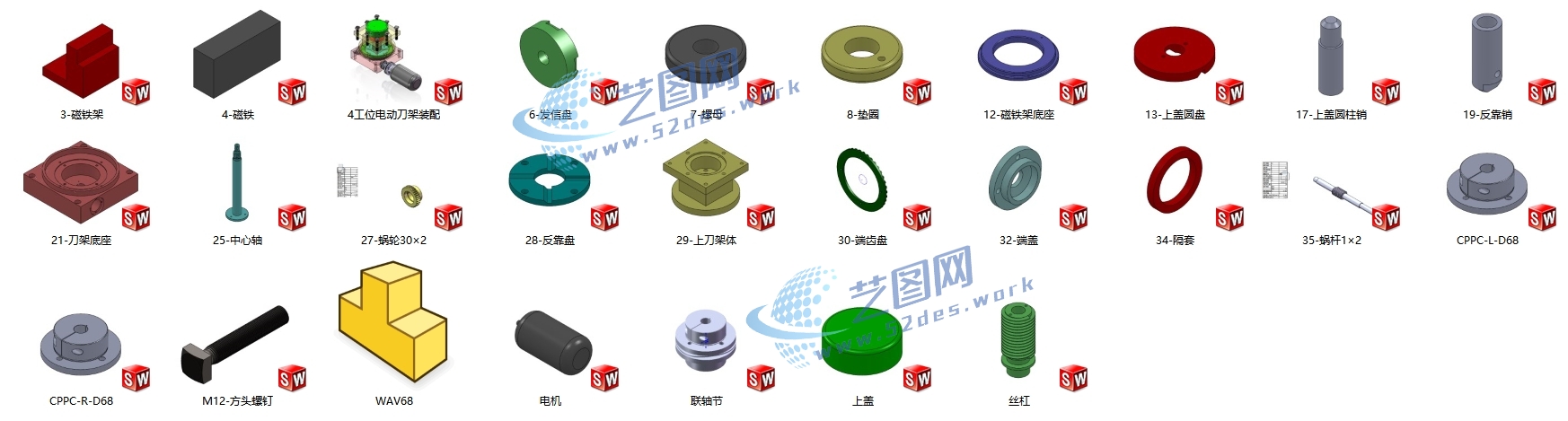

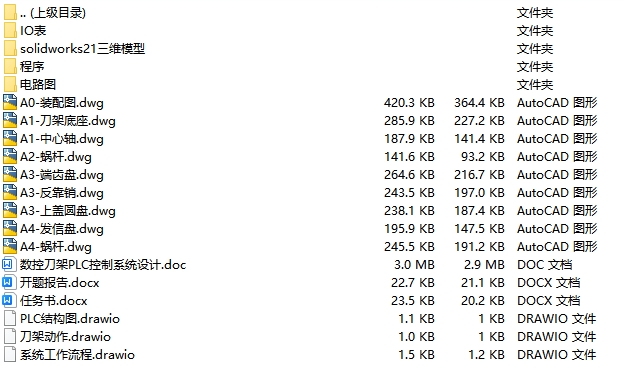

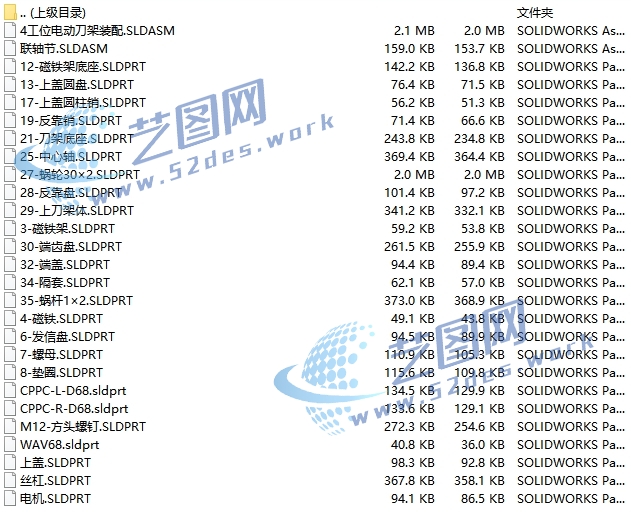

文件内容:solidworks21三维模型、开题报告、设计说明书、CAD图纸、三菱PLC程序数控刀架solidworks21版本模型源文件,可编辑,含参数 数控刀架solidworks21版本、三维模型零件预览图数控刀架结构solidworks21版本三维装配模型 数控刀架结构solidworks21版本三维装配模型 新国标CAD图纸:机械结构设计装配图 数控刀架配套CAD零件图数控刀架配套CAD零件图 数控刀架配控制系统主电路接线图

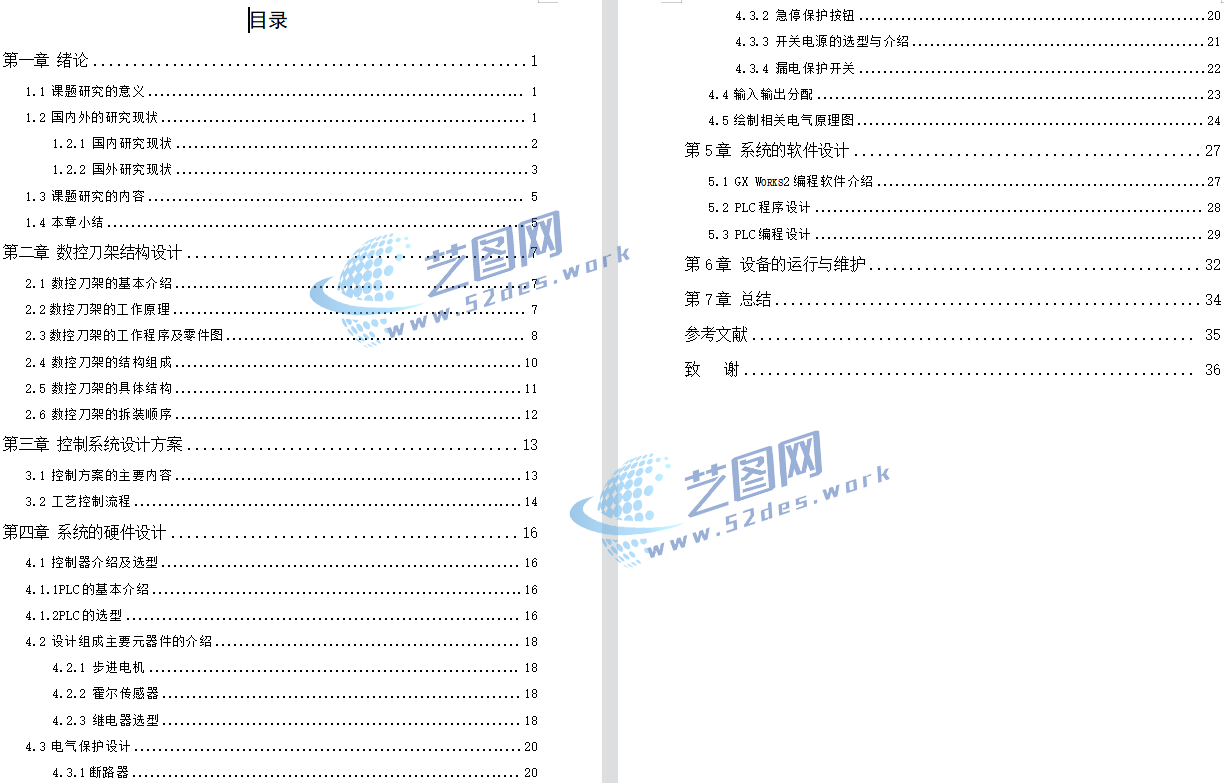

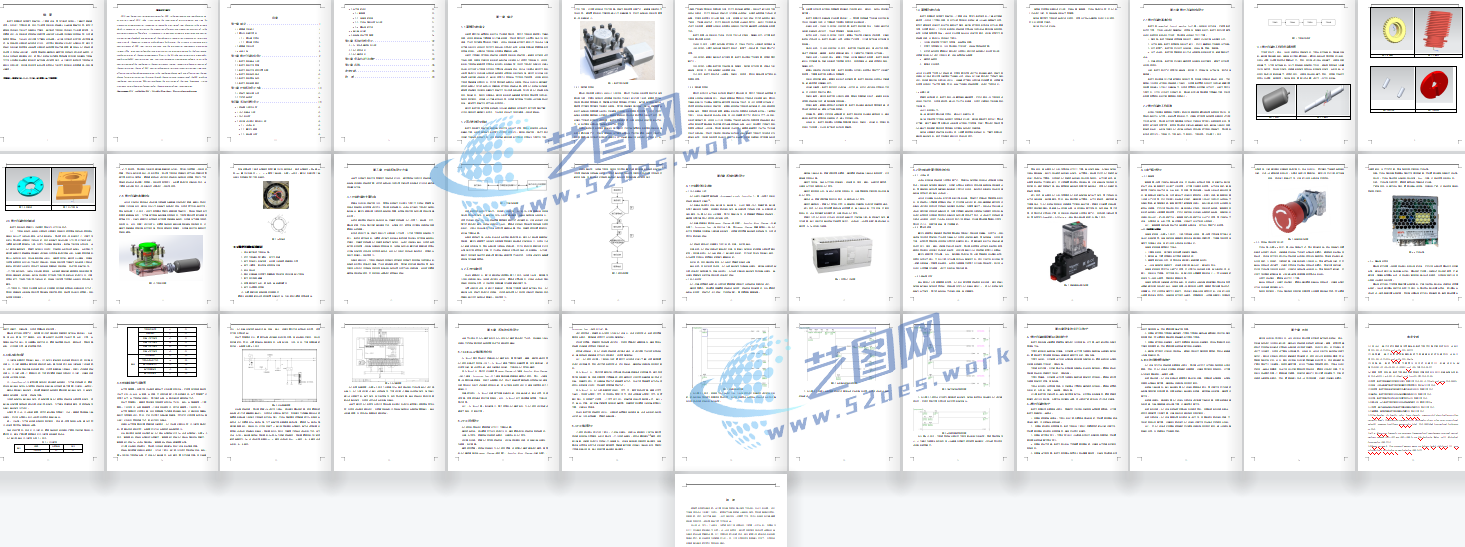

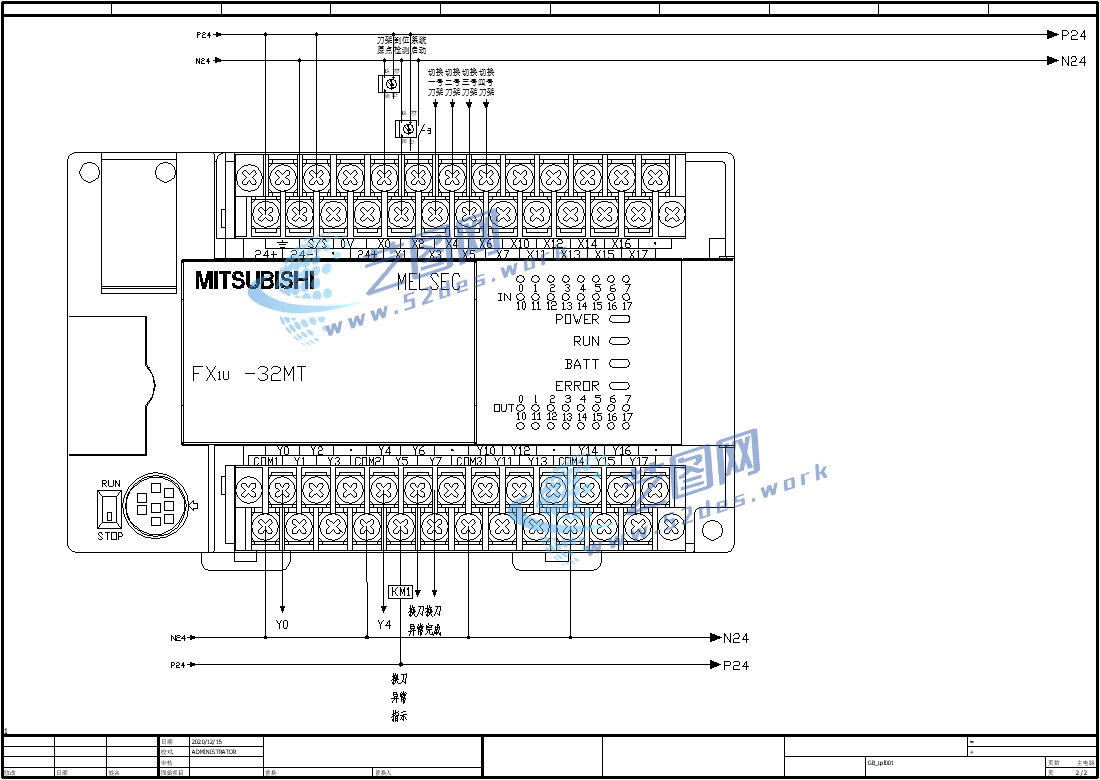

数控刀架PLC控制系统接线图数控刀架设计说明书目录
数控刀架是数控车床装刀和换刀的一个重要设备,其作为数控车床的一个辅助工装能够实现一次性多个刀具的安装,在加工中采用自动化的控制减少中途的停顿换刀时间,有利于提高车床设备加工的生产效率和生产精度,基于数控刀架在机床设备加工中的重要作用,从而需要设计一块自动的监控和控制系统对其运转过程中的问题及时做到反馈和检测,从而提高其使用寿命,为此本次设计正是为了解决此类问题。本文通过对数控机床刀架进行原理阐述、结构组成和主要的控制过程进行分析,并对其主要的控制元件进行合理的选型,通过对控制元件的功能和使用特点绘制其主要的控制流程图和电气接线图,最后结合PLC控制系统完成其IO表控制点的分配,并采用其相应的编程软件编写刀架在控制过程中的控制程序,以完成本次控制系统的整体设计,采用PLC的控制技术提高其控制精度及时有效的解决刀架换刀工作中所遇到的问题并有效的对换刀故障进行报警指示,本文通过对数控机床刀架控制系统的分析和介绍,在加强自身所学知识运用的同时也为机床刀架自动化的发展提供一定的理论铺垫。
