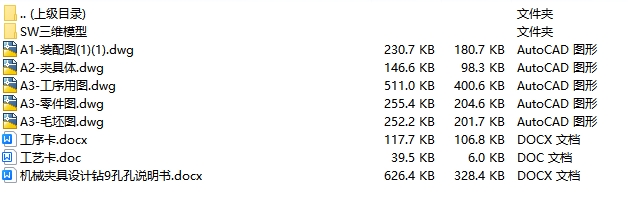

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图

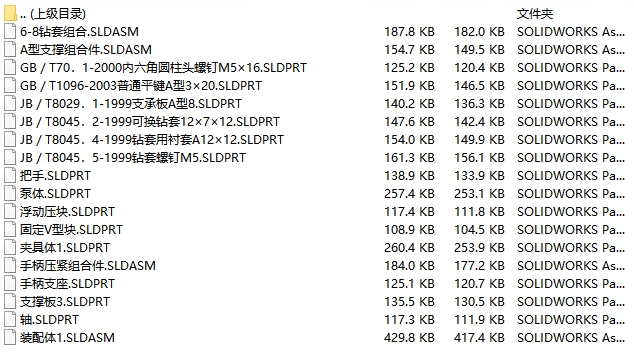

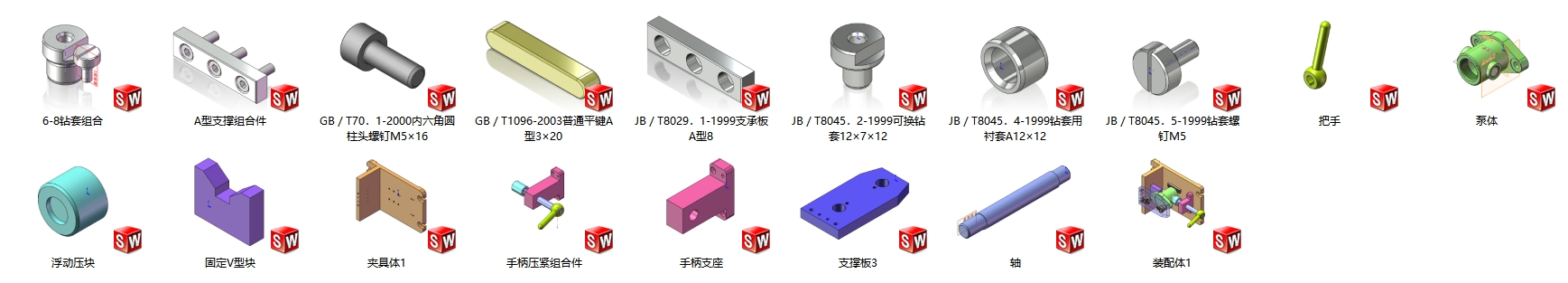

solidworks21版本、三维模型零件预览图

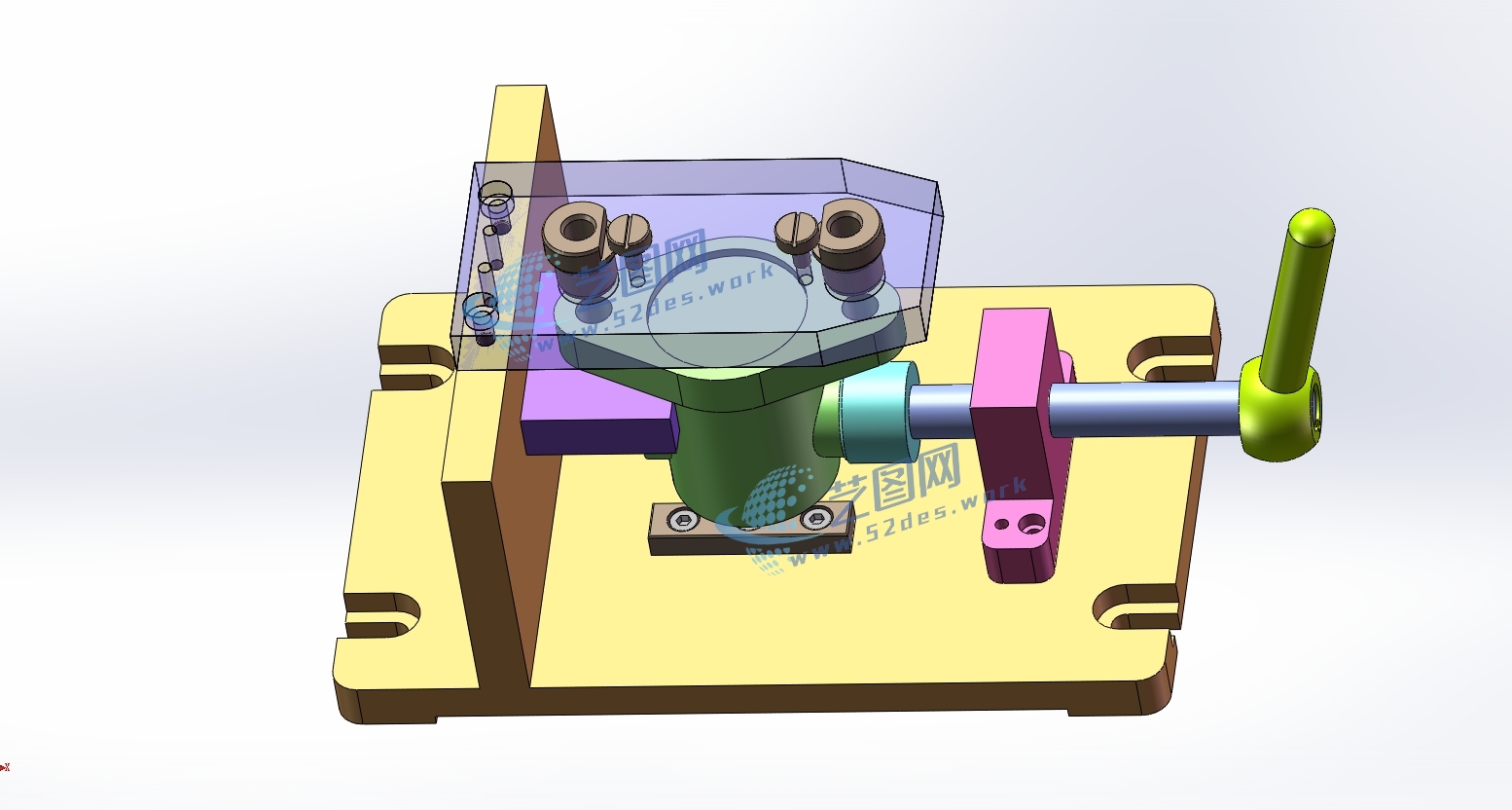

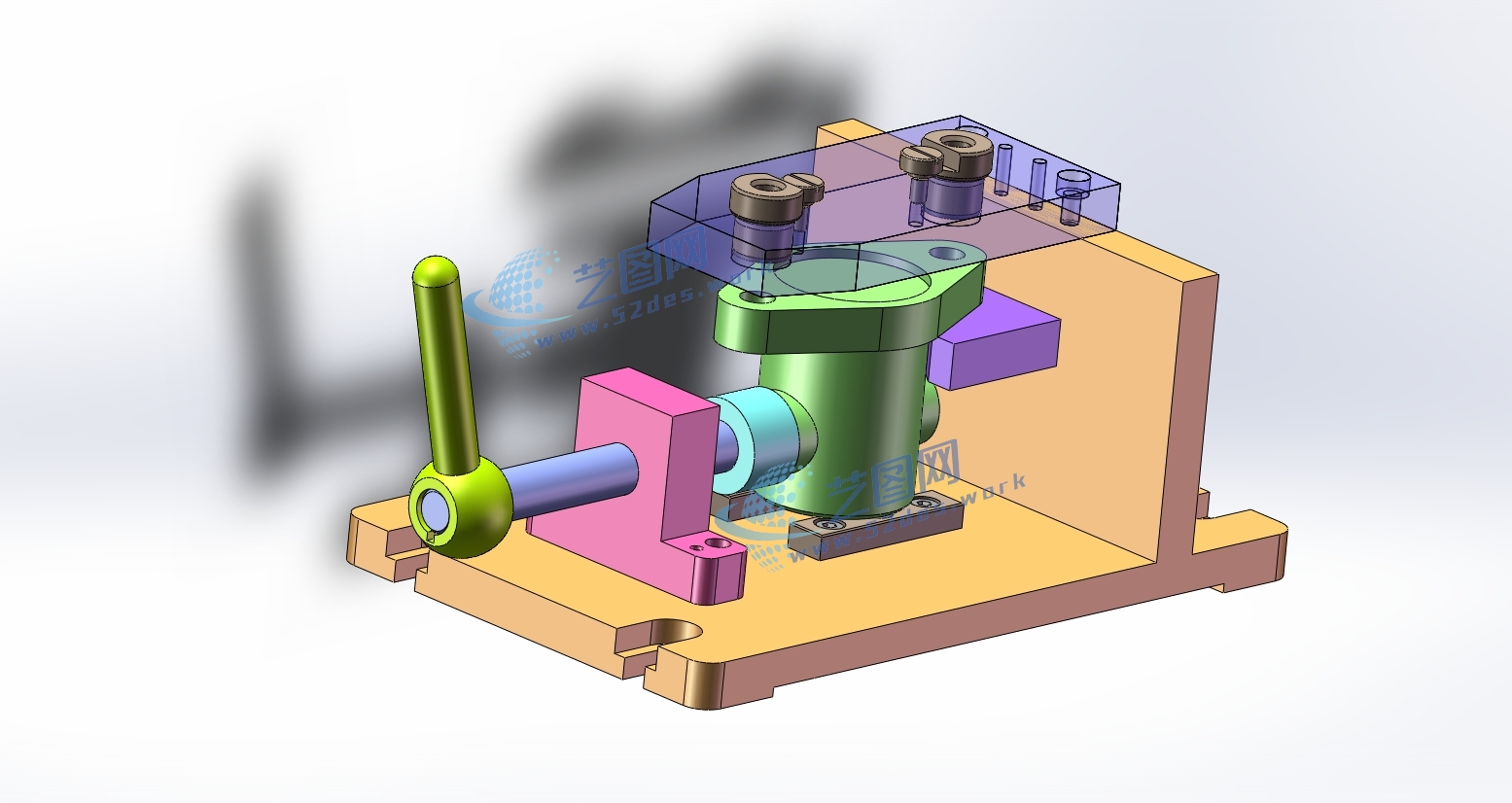

机械夹具solidworks21版本三维装配模型
该泵体钻9孔夹具主要用于泵体类零件孔系加工，采用“端面定位 + V型块定位 + 底面支撑”的组合定位方式，实现工件的稳定装夹与精准加工。夹具以泵体端面作为主要定位基准，通过端面与夹具定位面贴合，确定工件轴向位置并限制轴向移动

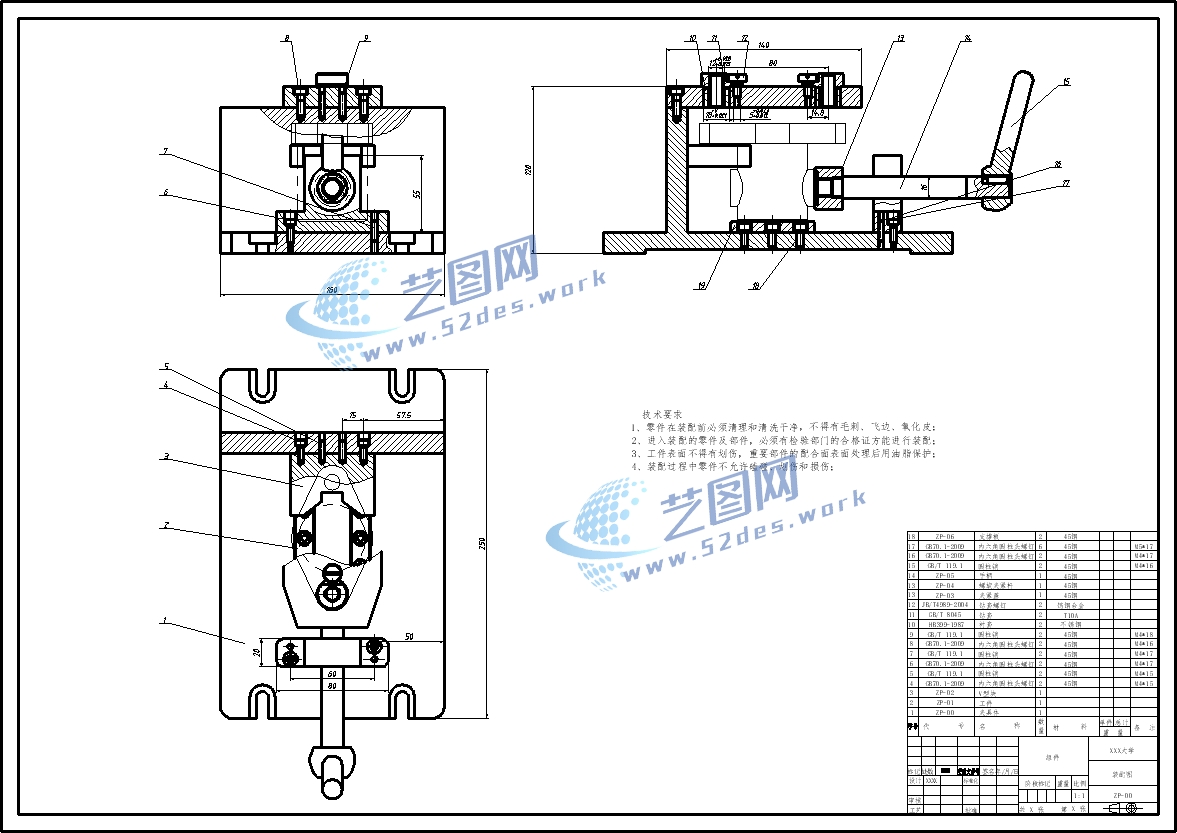

新国标CAD图纸：机械夹具设计装配图

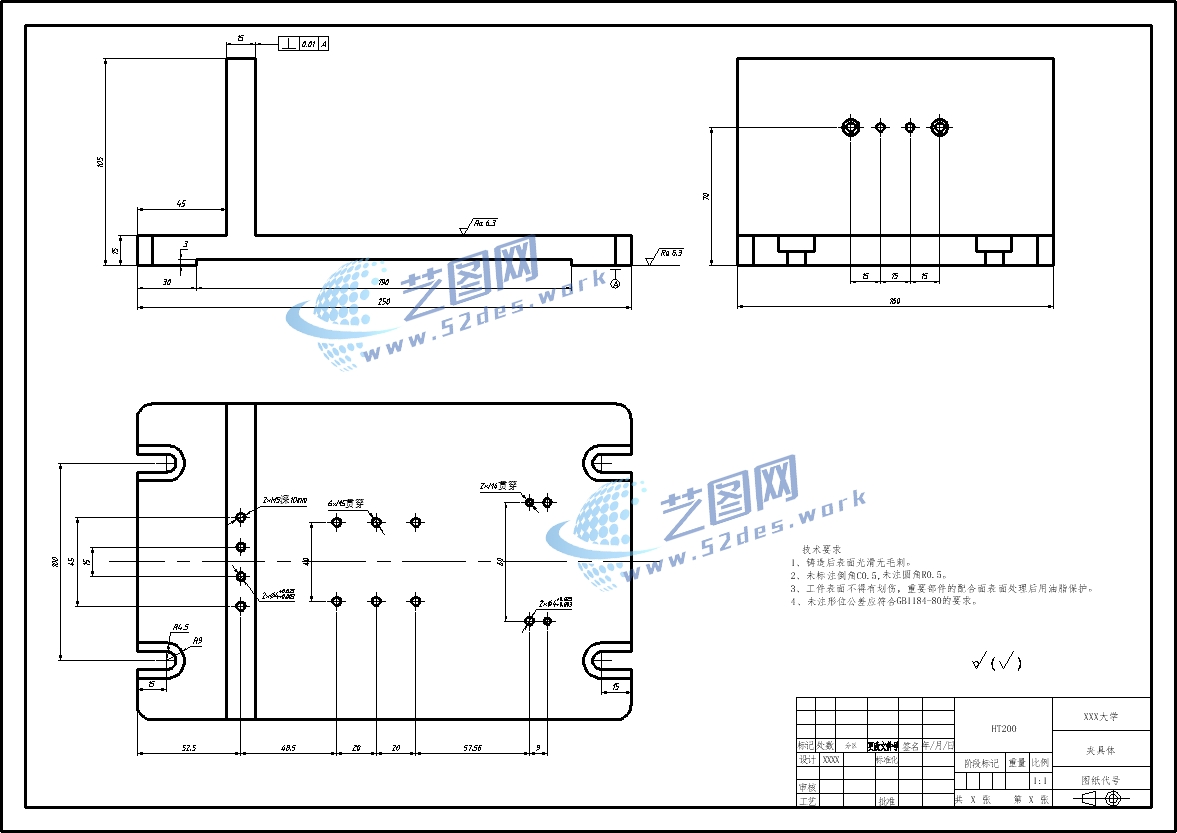

新国标CAD图纸：夹具体

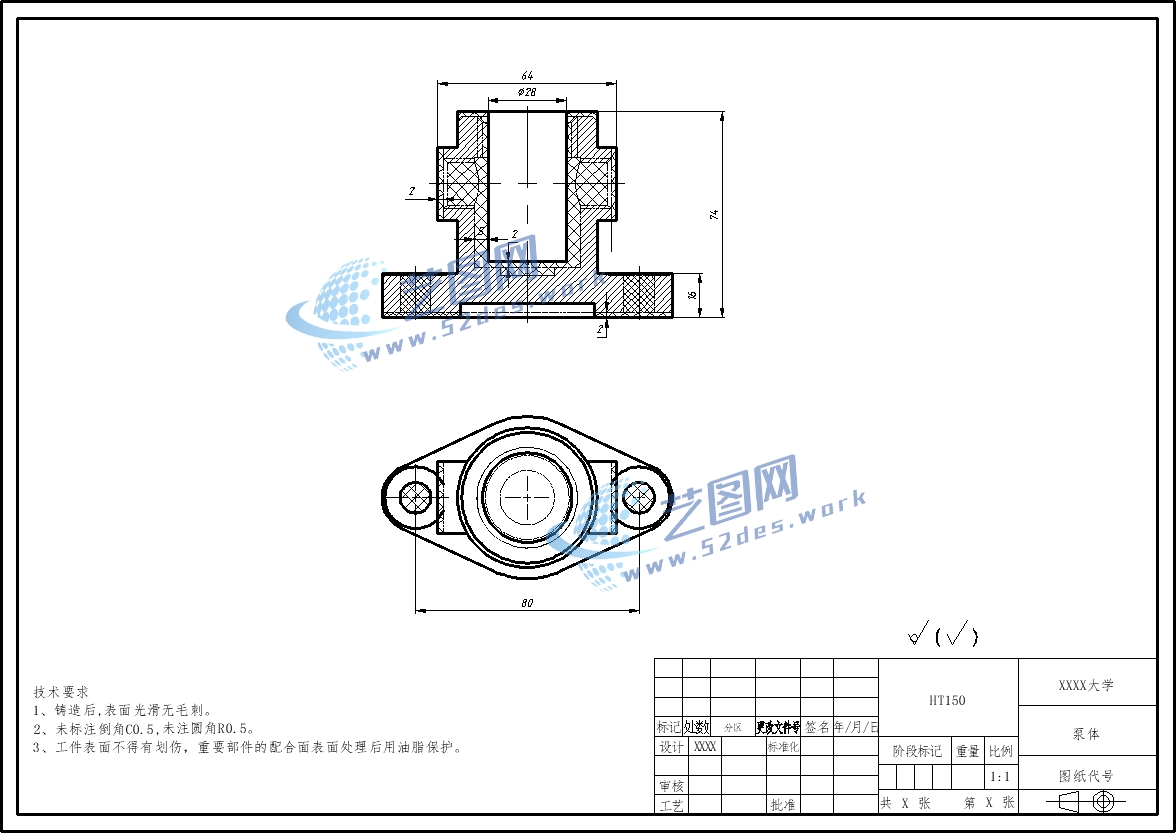

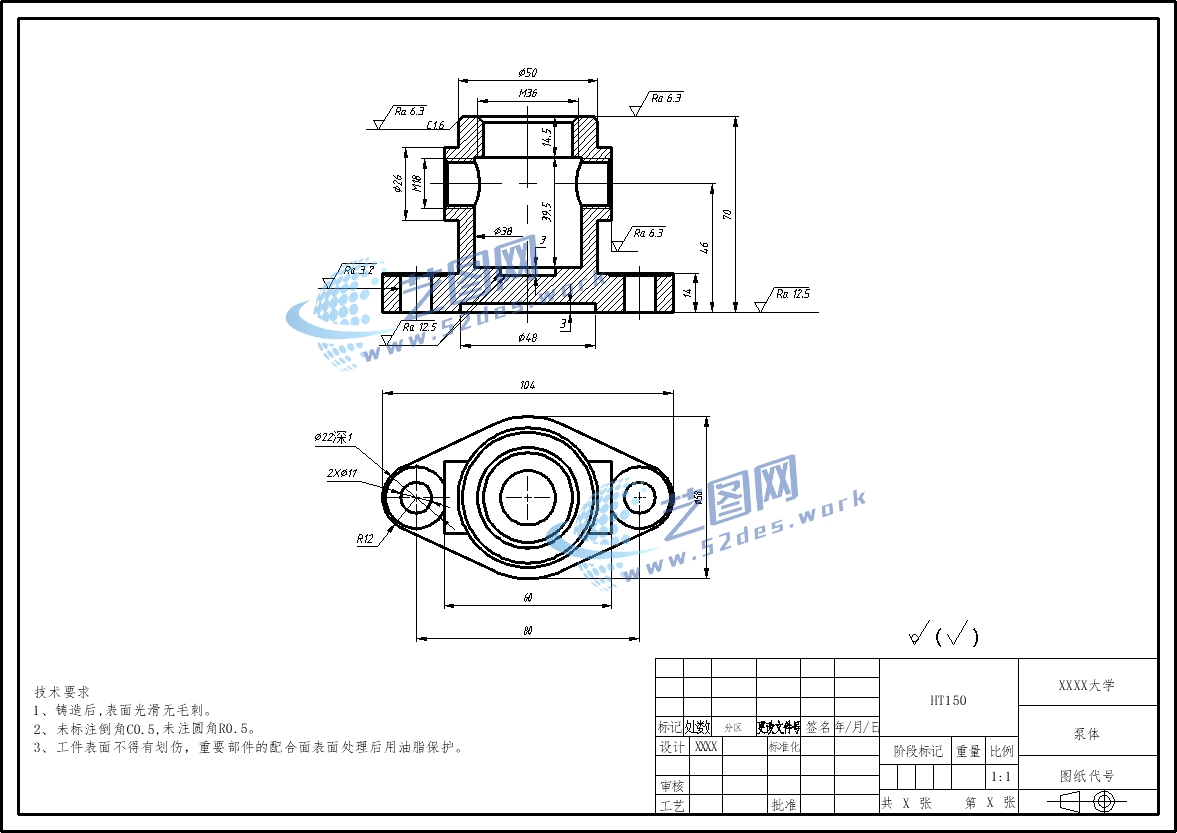

新国标CAD图纸：泵体零件图
新国标CAD图纸：泵体毛坯图

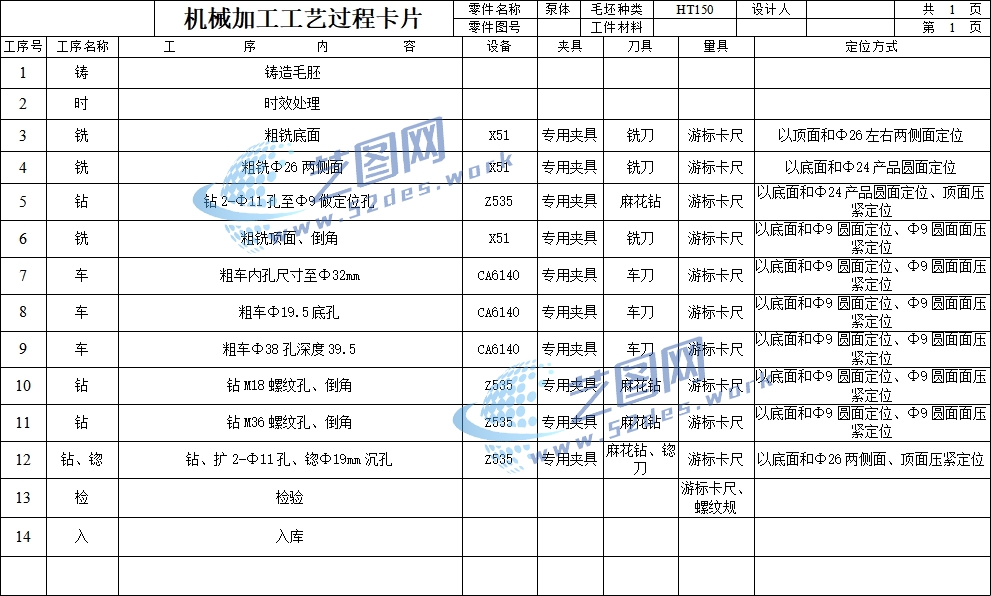

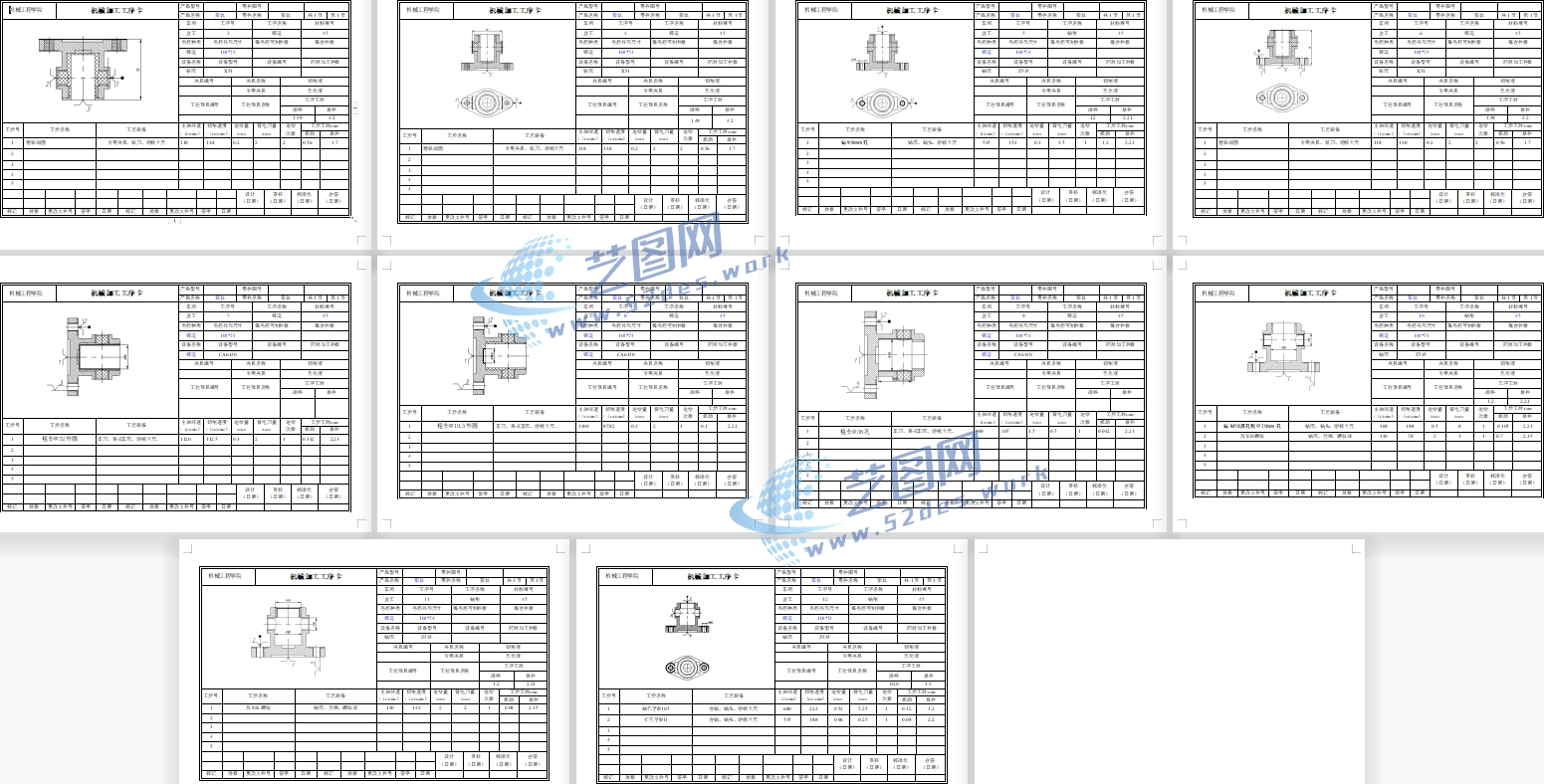

机械加工工序卡

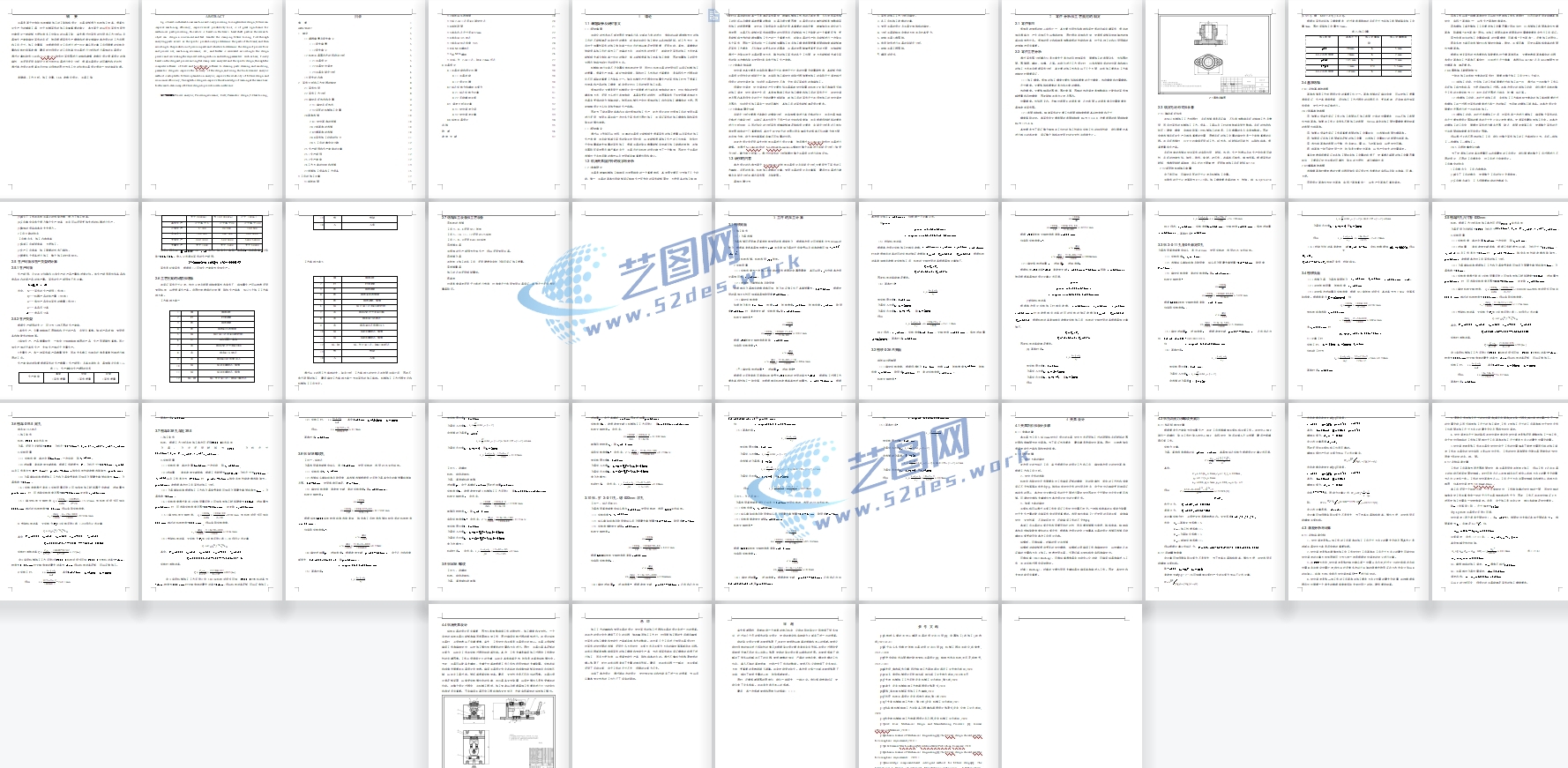

泵体夹具设计说明书目录
夹具采用V型块对泵体圆柱外形进行定位，通过V型面的双侧接触实现工件中心位置约束，限制径向移动和转动自由度，提高加工过程中抗振能力
