LNG管材试验机结构设计含CAD图纸+solidworks21三维模型+说明书｜C24553

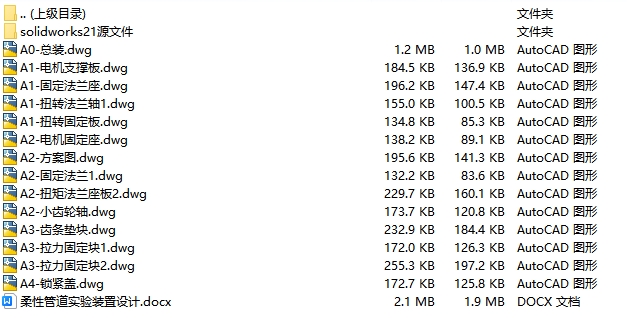

文件内容：solidworks21三维模型、CAD图纸、设计说明书

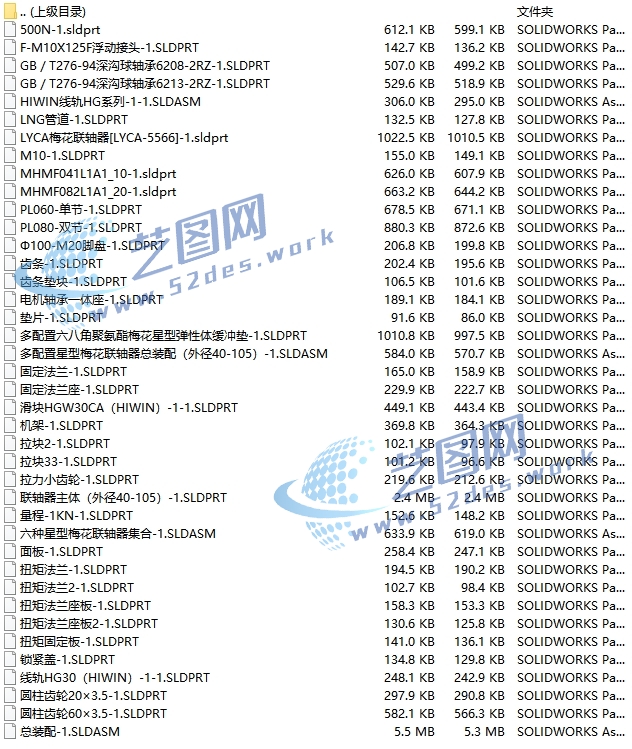

管材试验机solidworks21版本、三维模型零件预览图

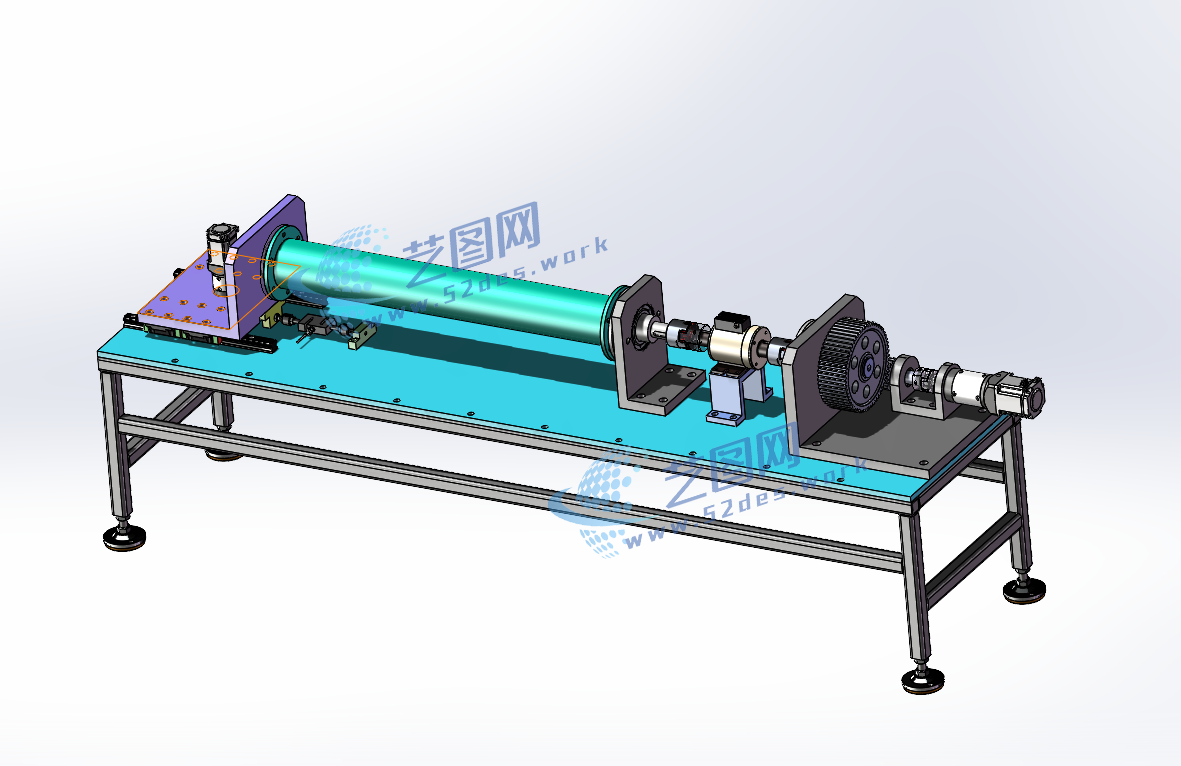

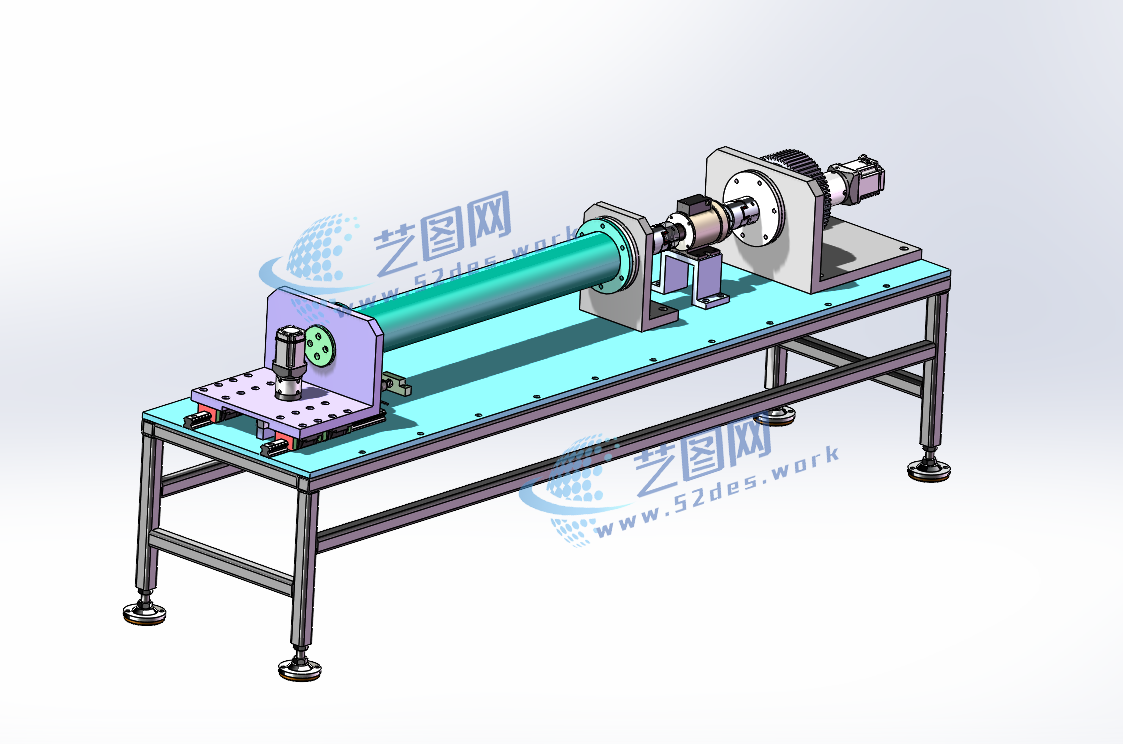

管材试验机solidworks21版本三维装配模型

该LNG管材试验机采用卧式框架结构，主要由机架、管材夹持机构、旋转驱动机构、加载测试机构、传动系统以及检测控制系统组成。设备整体采用高强度型钢焊接框架作为基础支撑，顶部设置精密安装平台，用于保证试验过程中管材的安装稳定性。试验机一端配置电机驱动组件，通过减速传动机构带动管材旋转，实现对LNG输送管道在旋转状态下的性能检测。

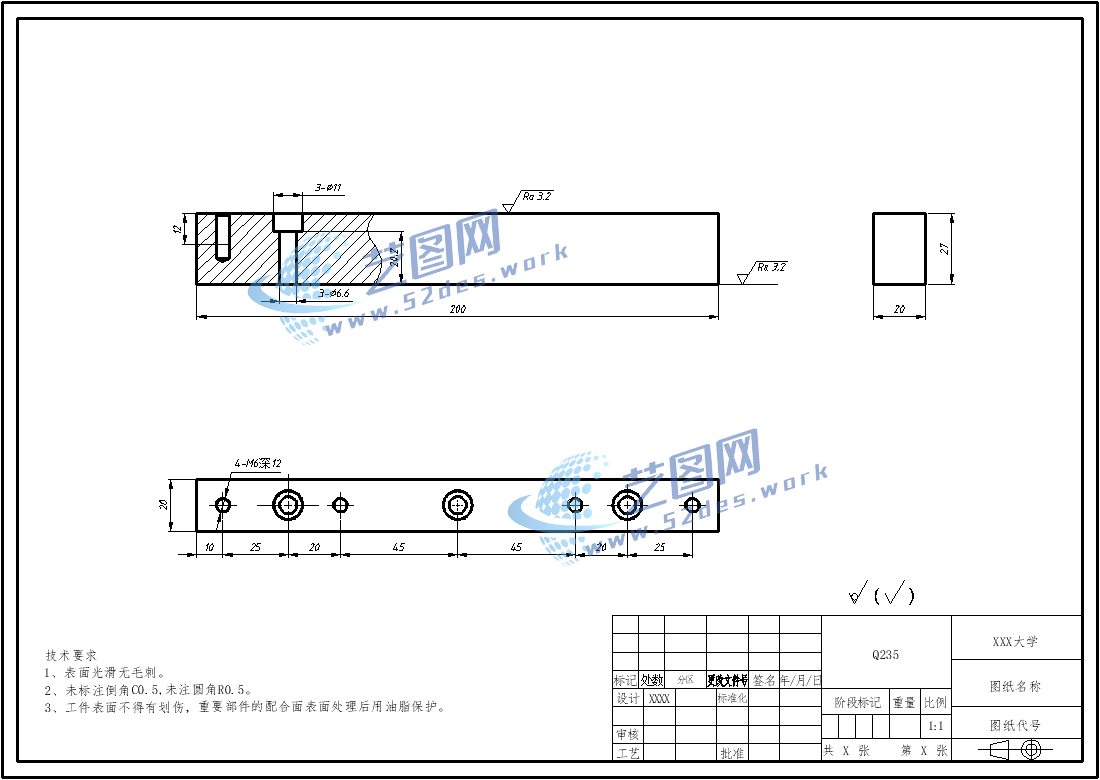

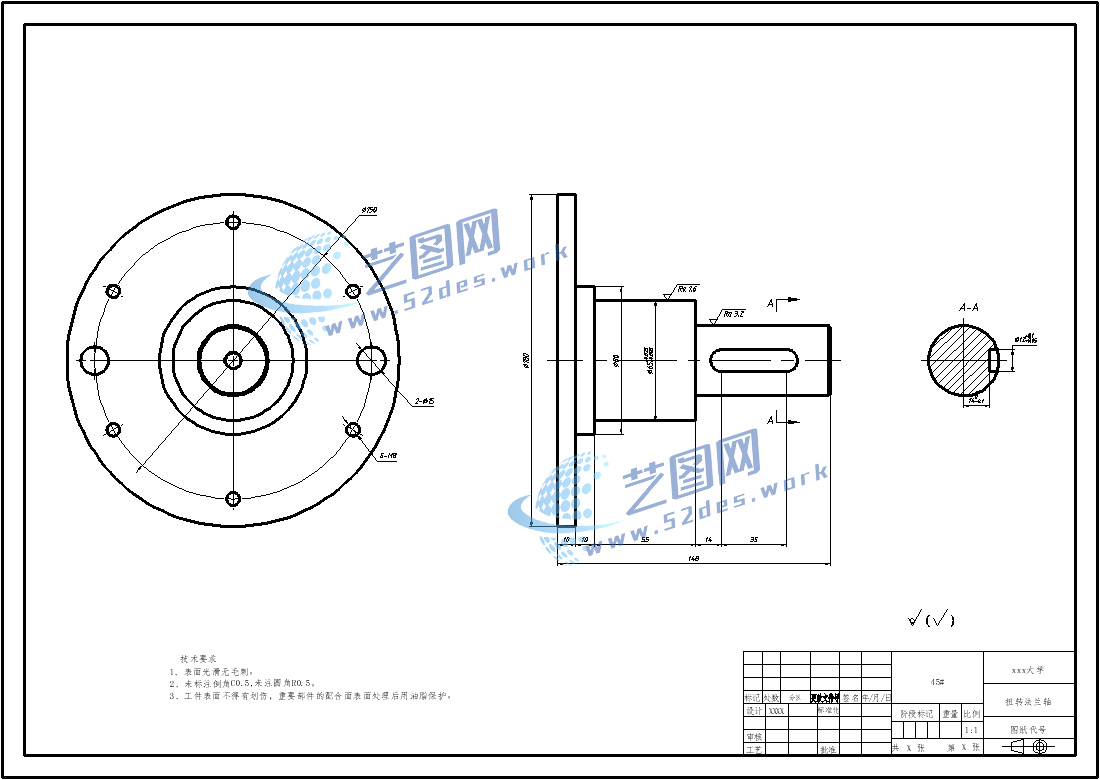

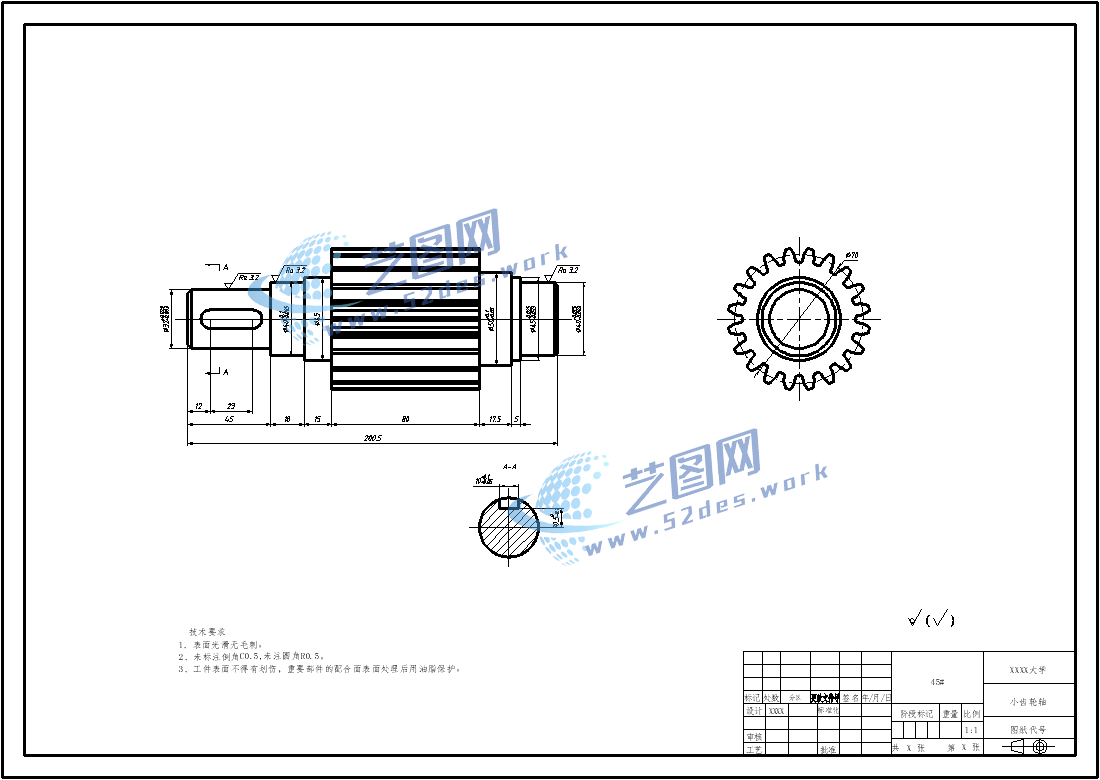

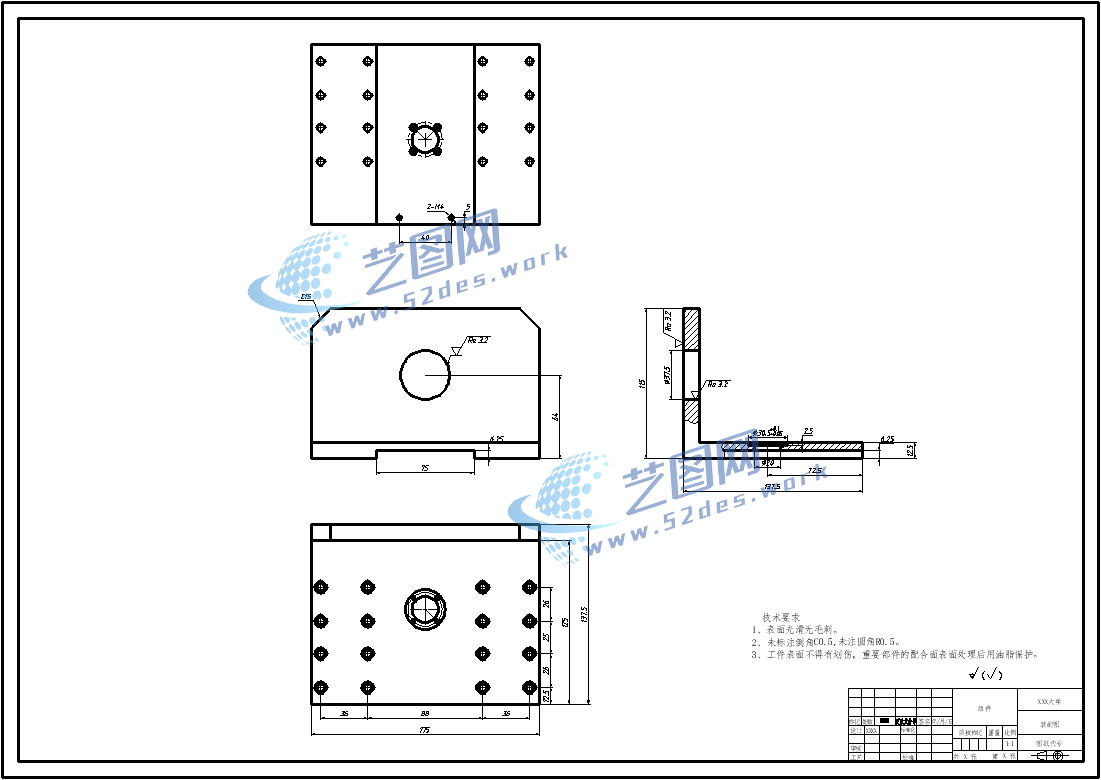

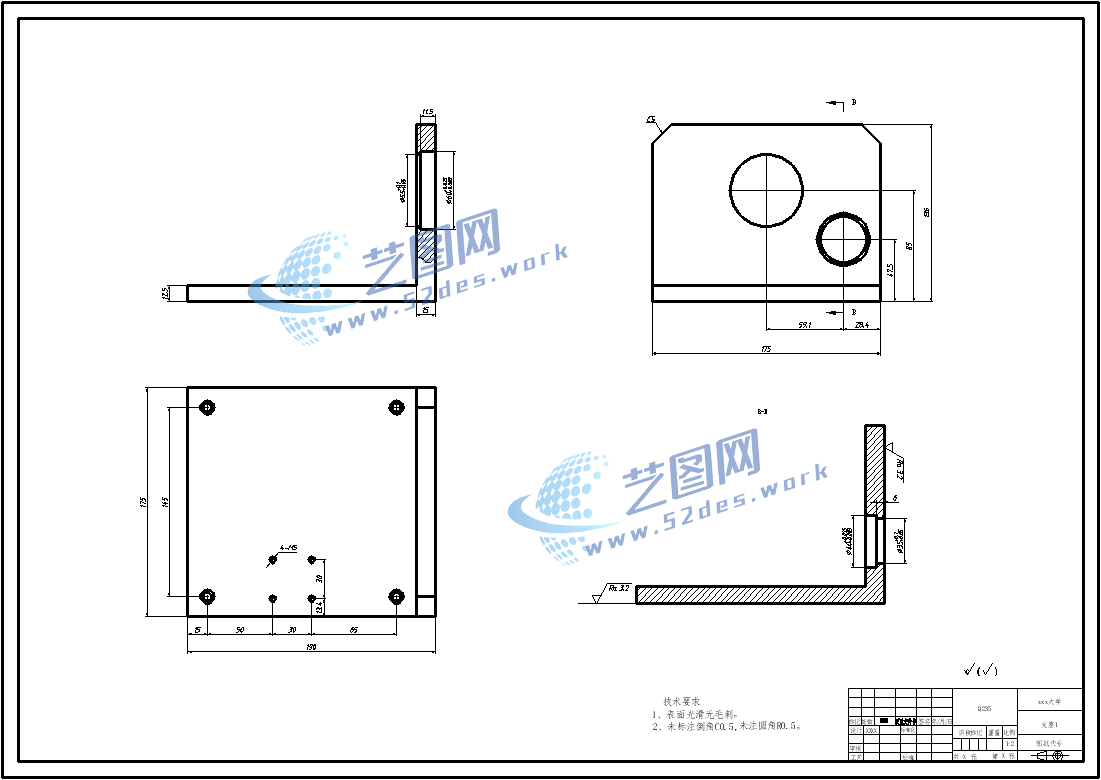

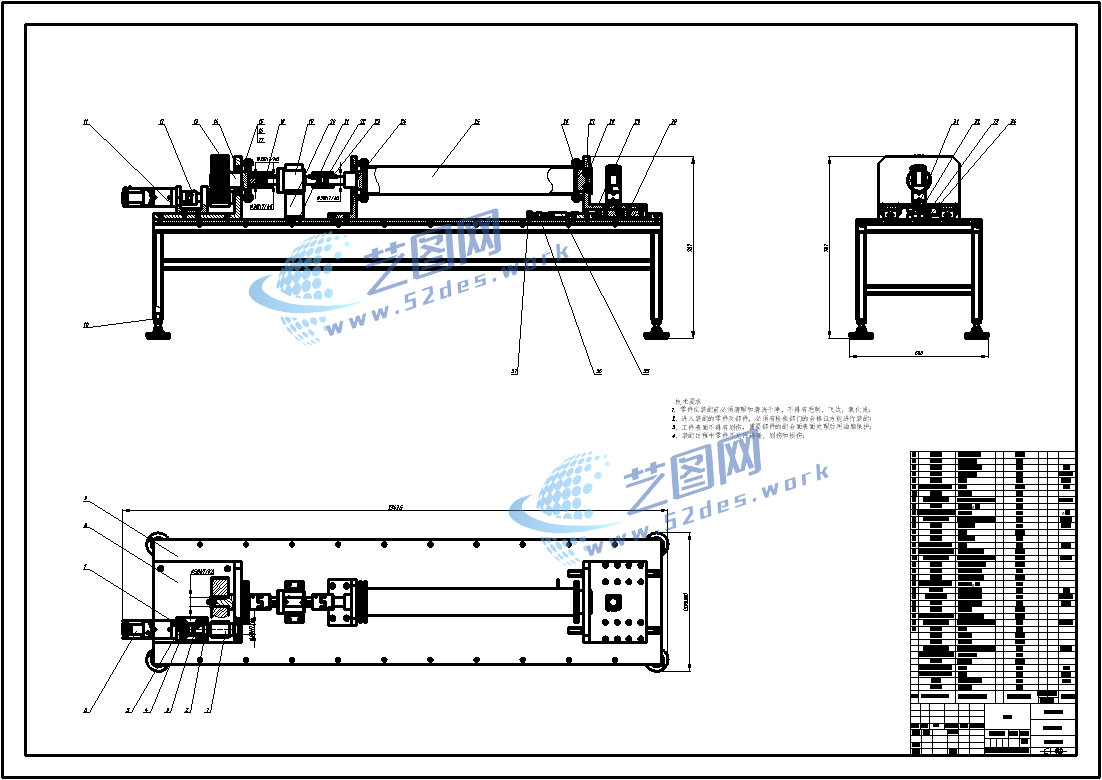

新国标CAD图纸：机械结构设计装配图

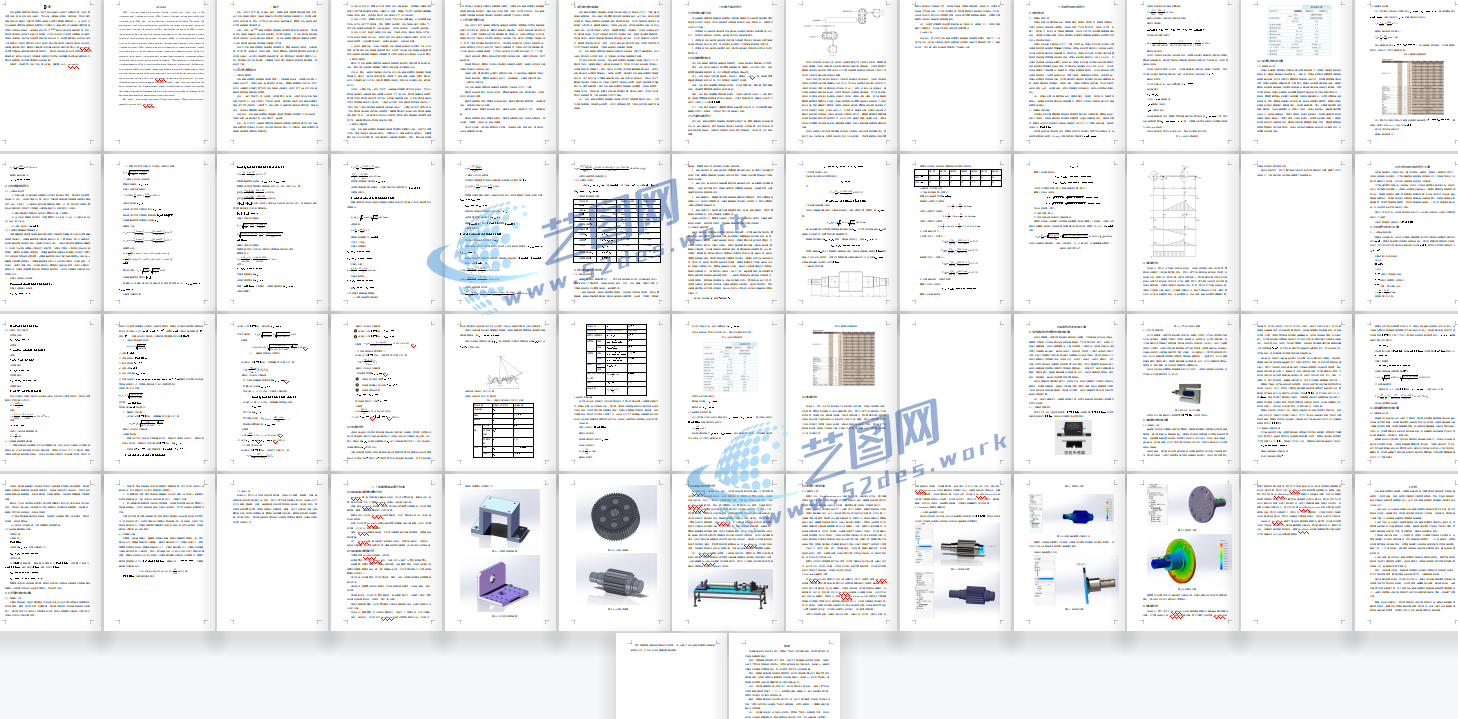

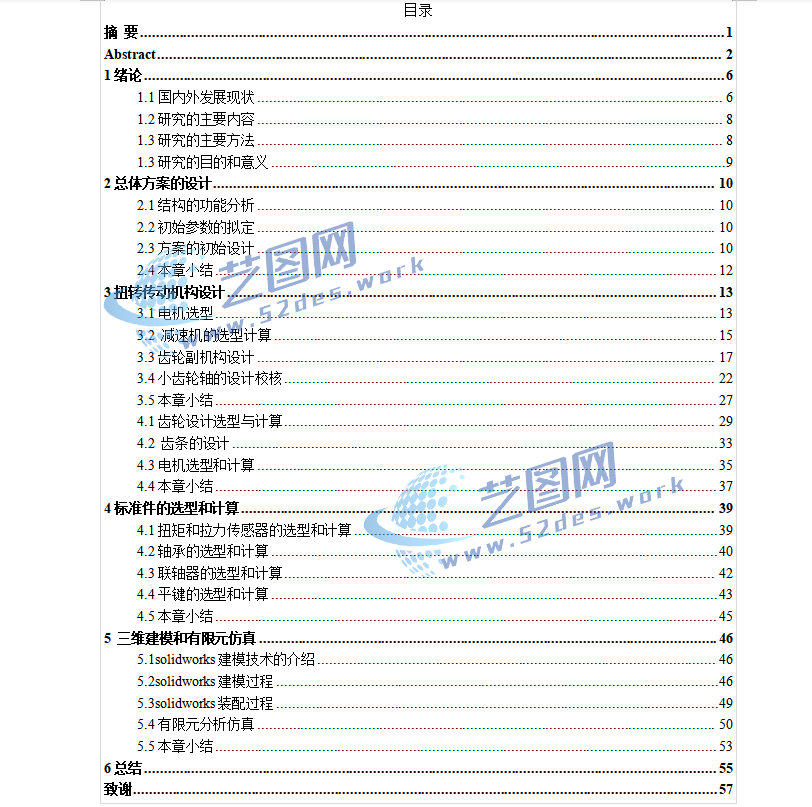

管材试验机设计说明书目录

试验装置采用模块化夹持结构，通过专用卡盘或夹具对管材两端进行可靠固定，保证试验过程中轴向与径向受力稳定。驱动端采用伺服电机与联轴器连接，实现转速精准控制；中部管材支撑机构用于减少长尺寸管件挠曲变形，提高试验精度。设备可结合压力检测、扭矩检测、密封性能检测及疲劳试验模块，对LNG管材的机械性能和使用可靠性进行综合测试。
