套筒注塑模具设计含CAD图纸+UG三维模型+说明书｜C22991

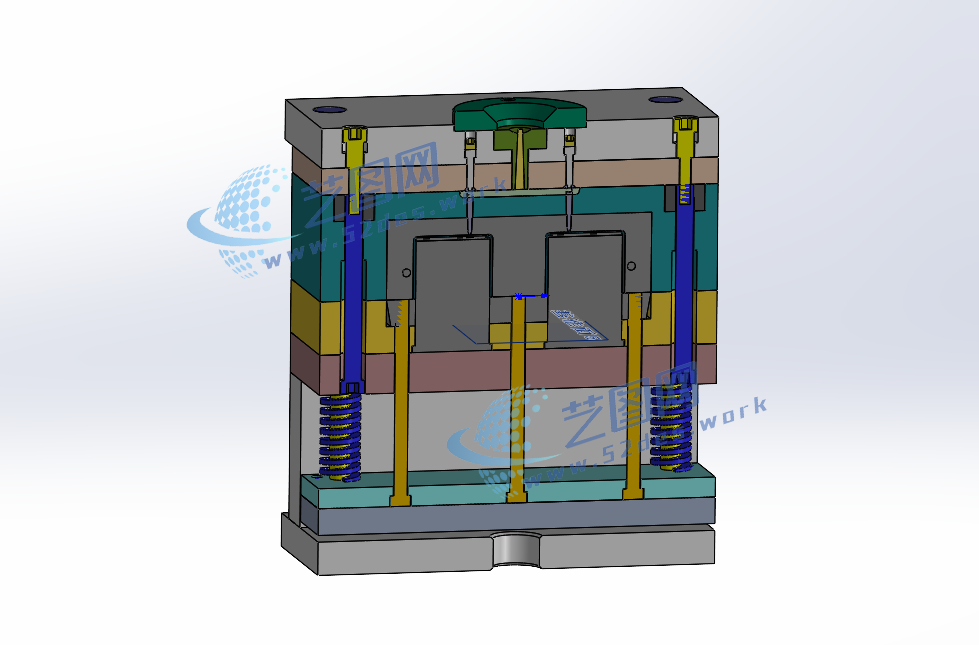

文件内容：UG三维模型、CAD图纸、设计说明书 套筒注塑模具UG模型源文件

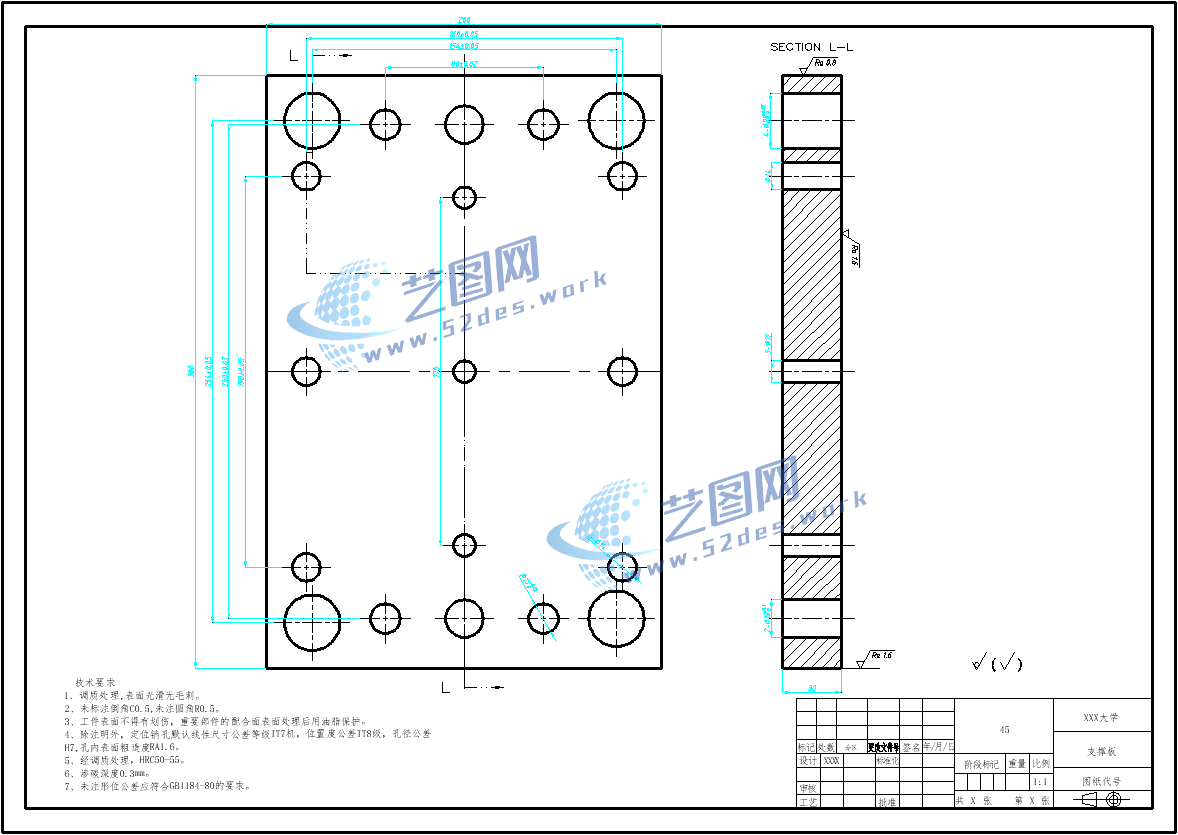

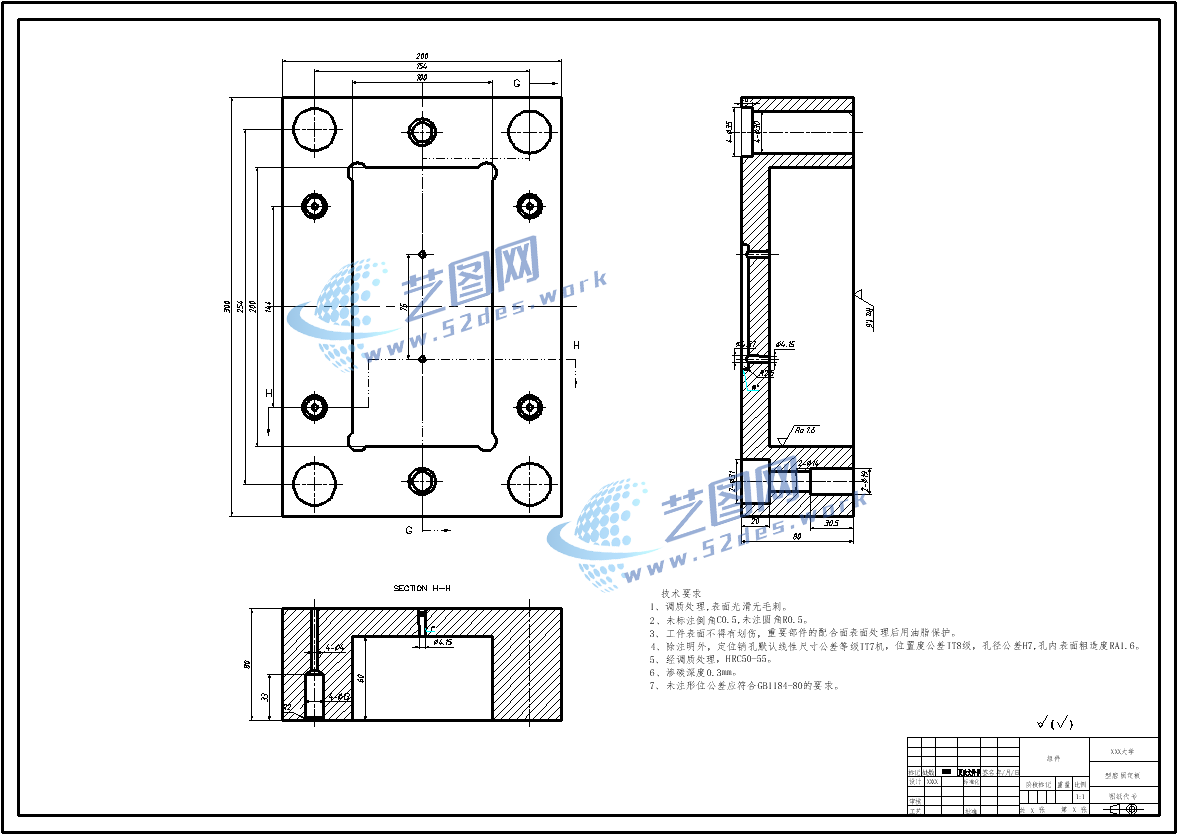

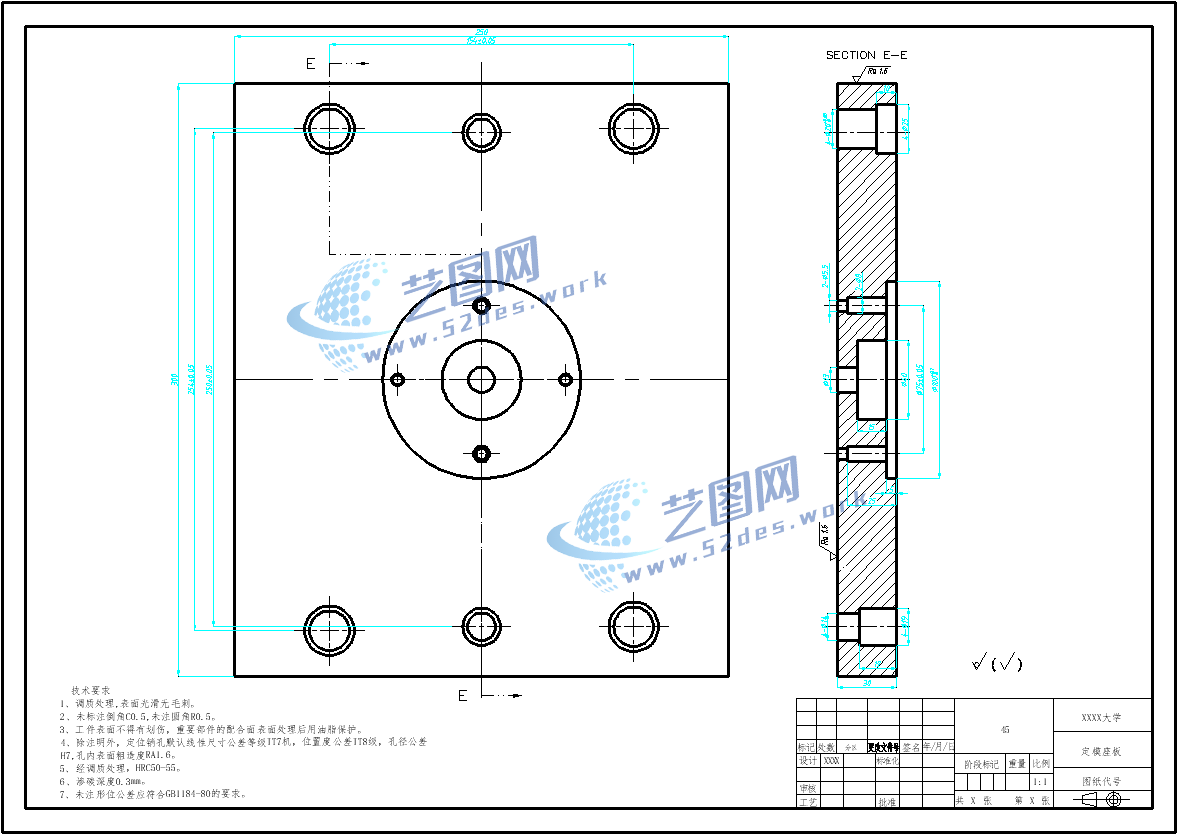

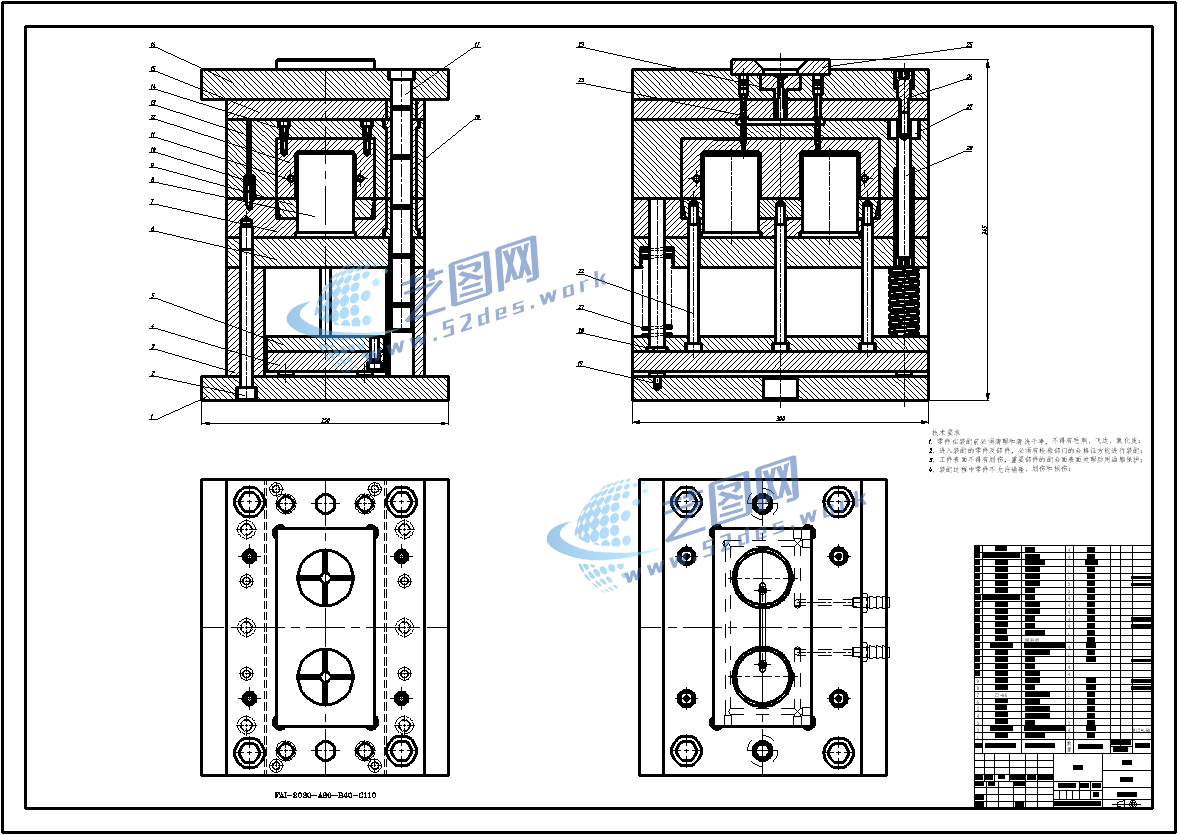

套筒注塑模具CAD图纸

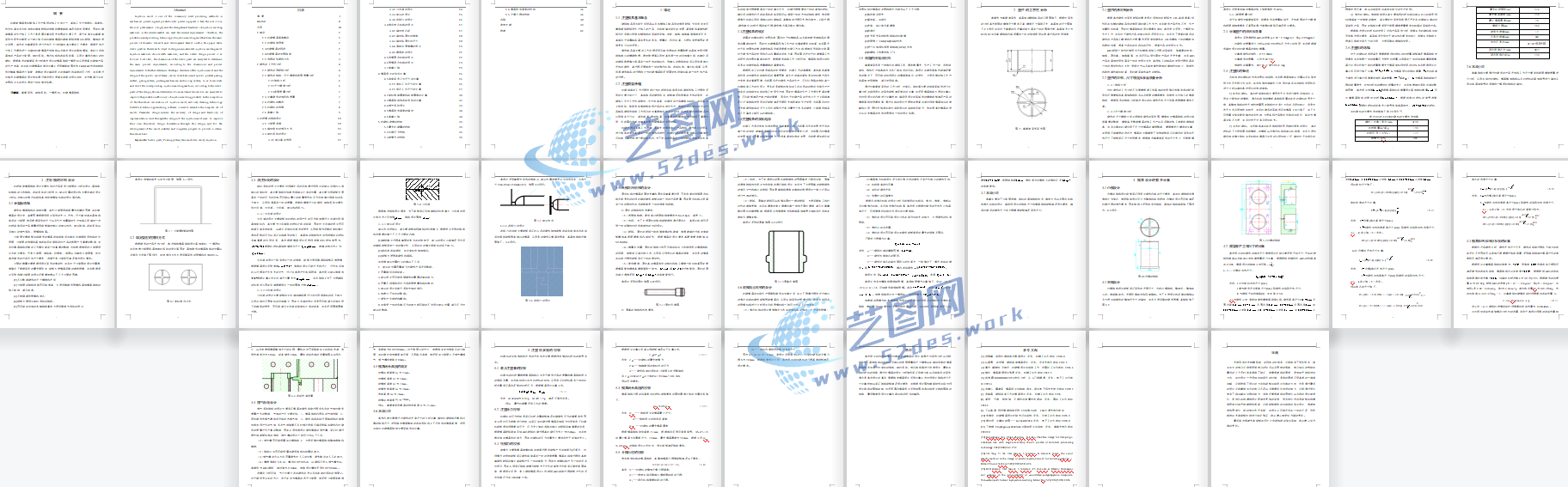

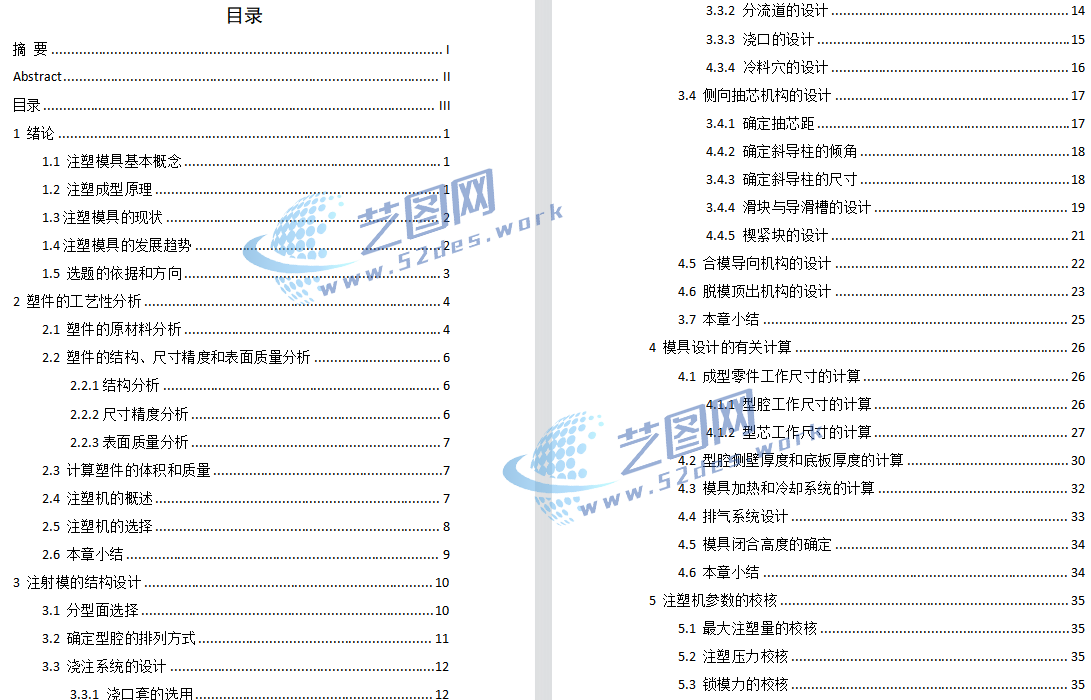

套筒注塑模具设计说明书目录

该套筒注塑模具针对圆筒类塑料零件的结构特点进行设计，采用标准模架与型芯成型结构相结合的方式，主要由定模座、动模座、型腔板、圆柱型芯、导柱导套、浇注系统以及顶出机构组成。模具利用中心型芯形成套筒内部孔径，通过环形型腔保证外圆尺寸精度，整体采用上下分模结构，使塑件能够顺利完成注塑填充与脱模过程，适用于轴套、连接套、保护套等中空结构塑料件的批量成型。模具采用多点导向定位与弹簧复位机构，提高开合模运动稳定性，避免长期生产过程中出现偏移和磨损。针对套筒类零件壁厚均匀性和圆度要求，型芯与型腔采用精密配合设计，并结合合理的冷却布局控制成型收缩，提高塑件尺寸一致性。顶出系统通过推杆或推板均匀作用于零件端面，降低脱模过程中的变形风险，适用于精密塑料套筒、机械连接件及工业塑胶零部件的注塑生产。
