接线夹冲孔落料复合模具设计CAD图纸说明书C22993

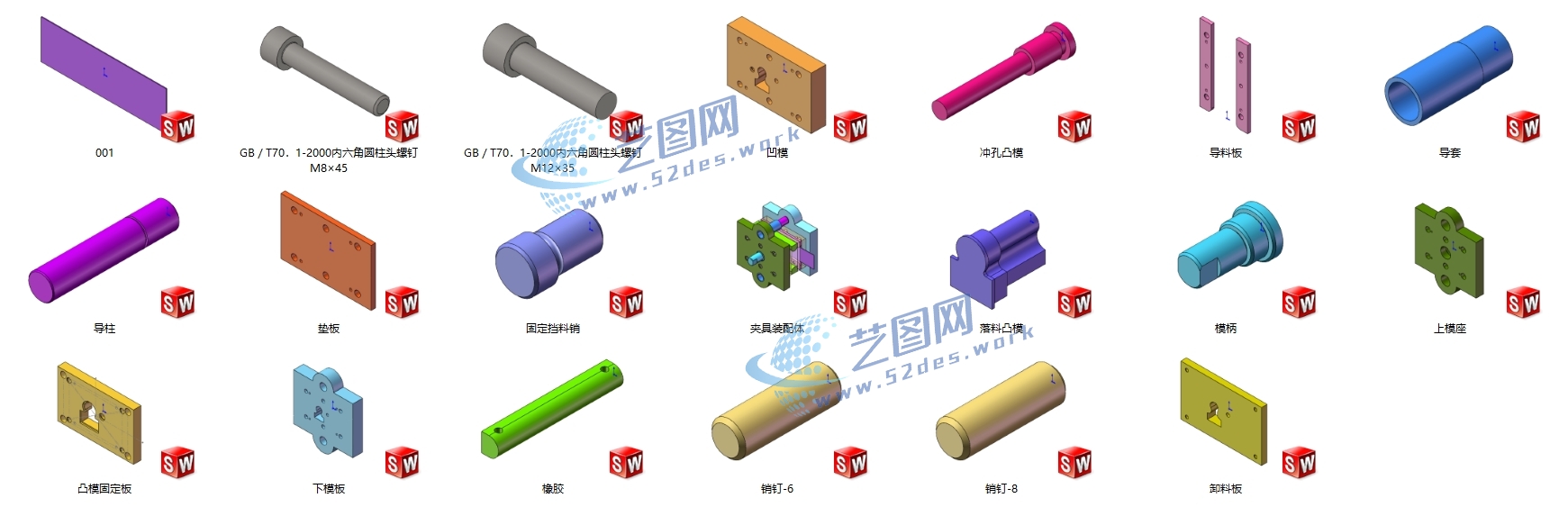

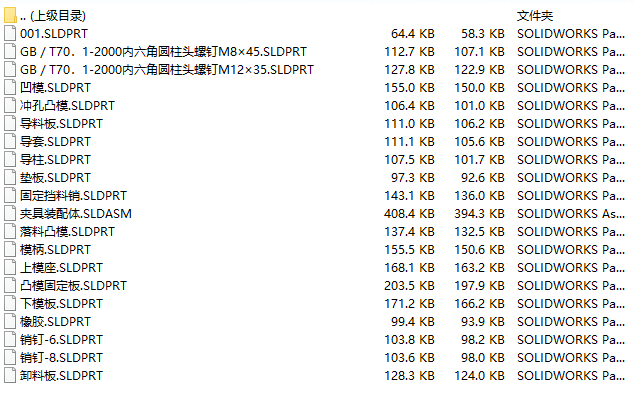

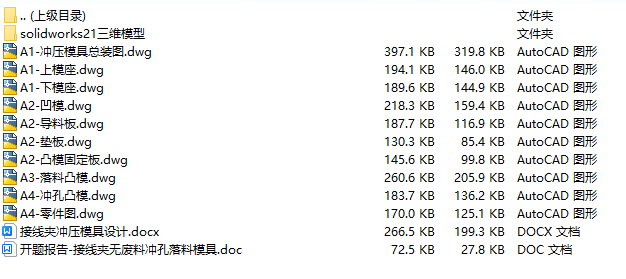

文件内容:solidworks21三维模型、CAD图纸、设计说明书接线夹落料复合模具solidworks21版本模型源文件,可编辑,含参数 接线夹落料复合模具solidworks21版本、三维模型零件预览图

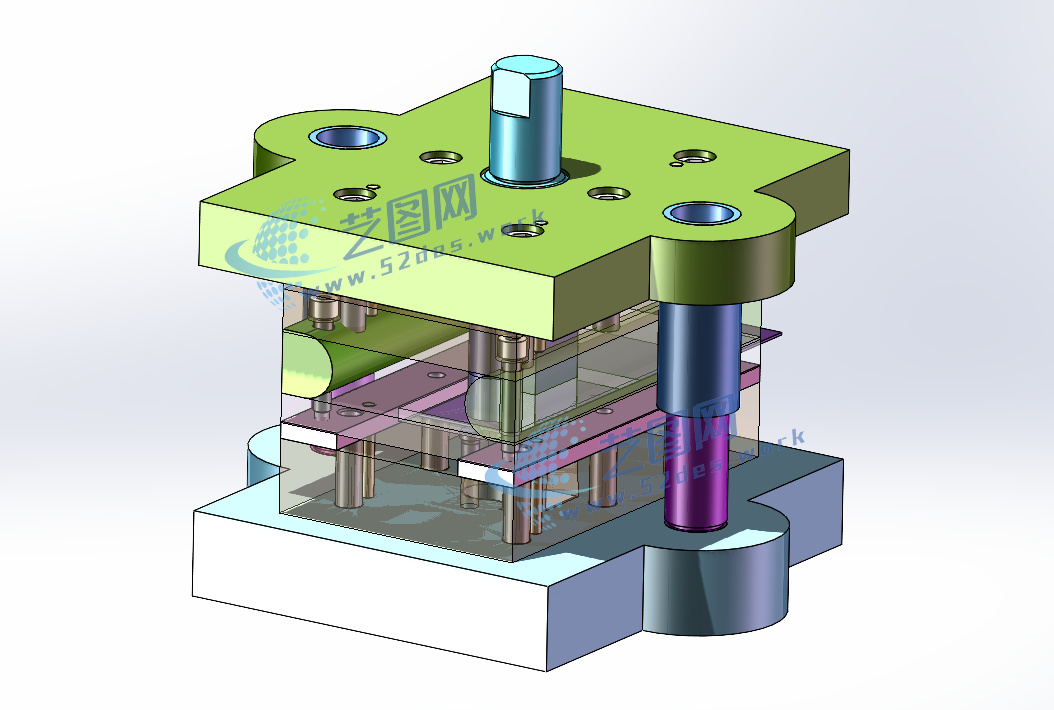

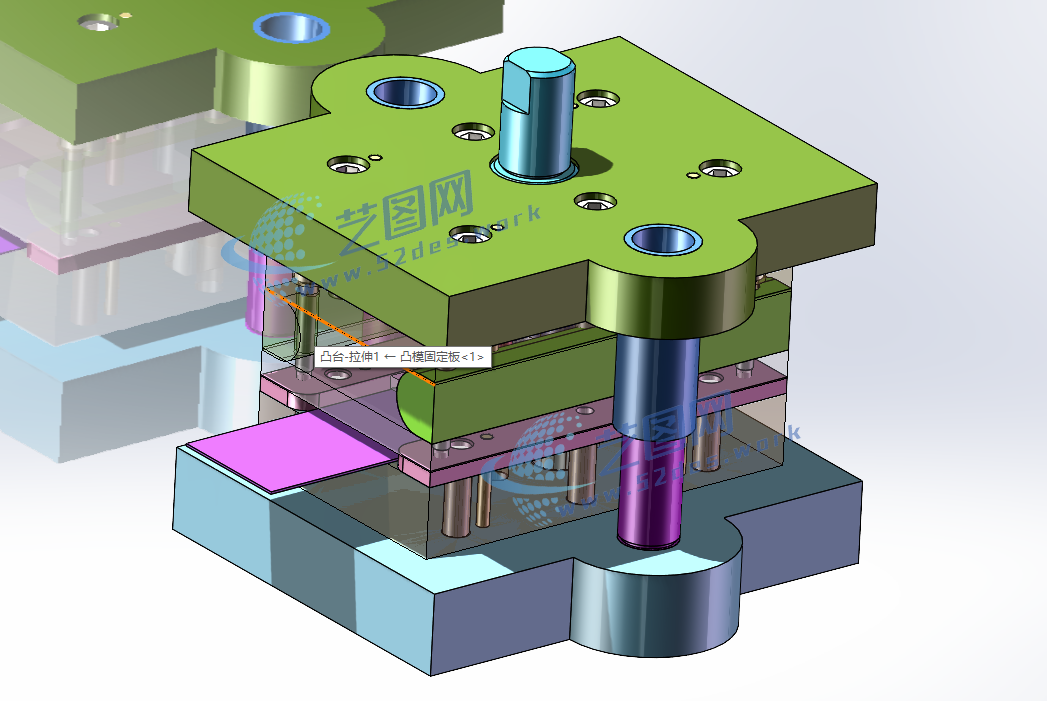

接线夹落料复合模具solidworks21版本三维装配模型
接线夹落料复合模具solidworks21版本三维装配模型

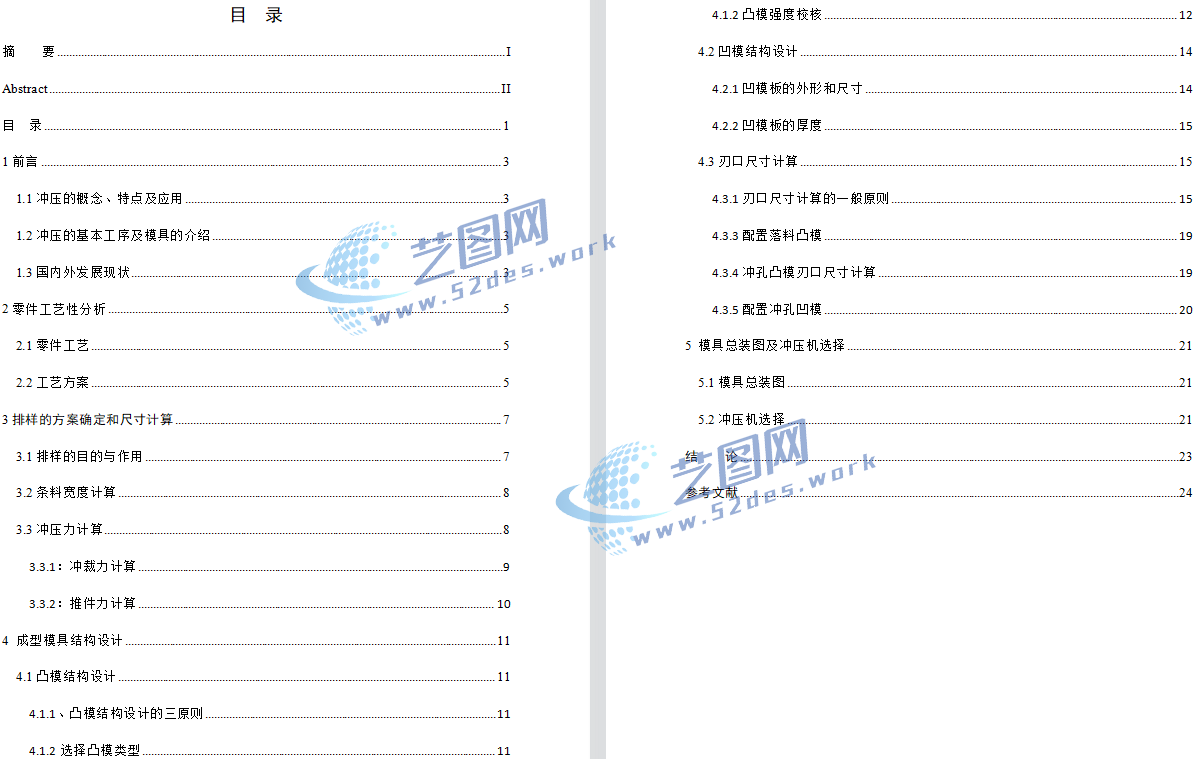

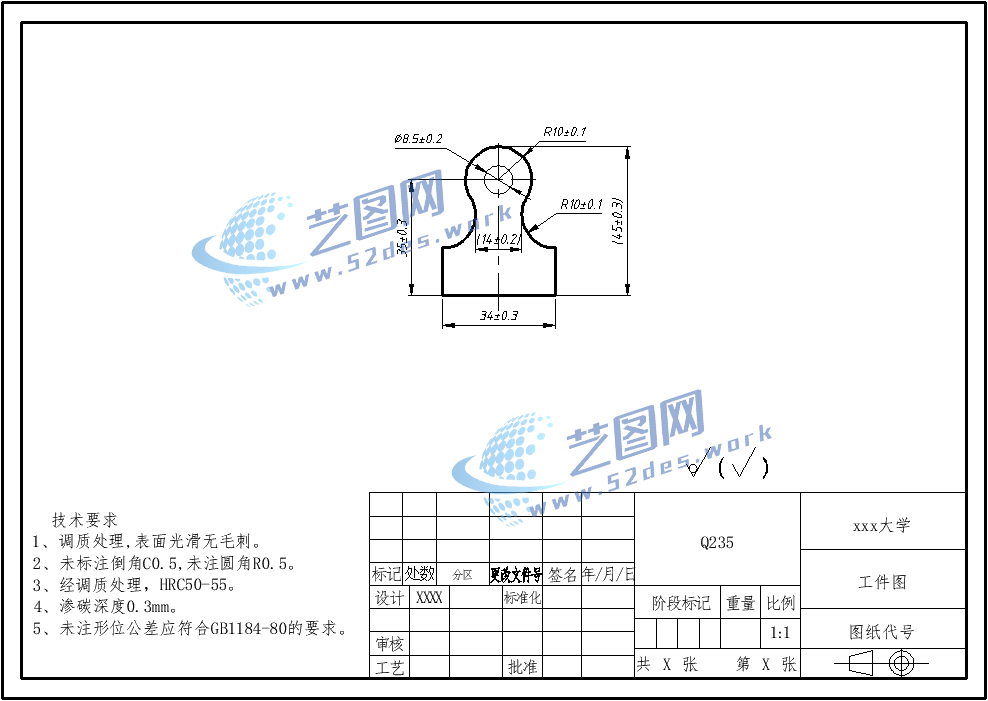

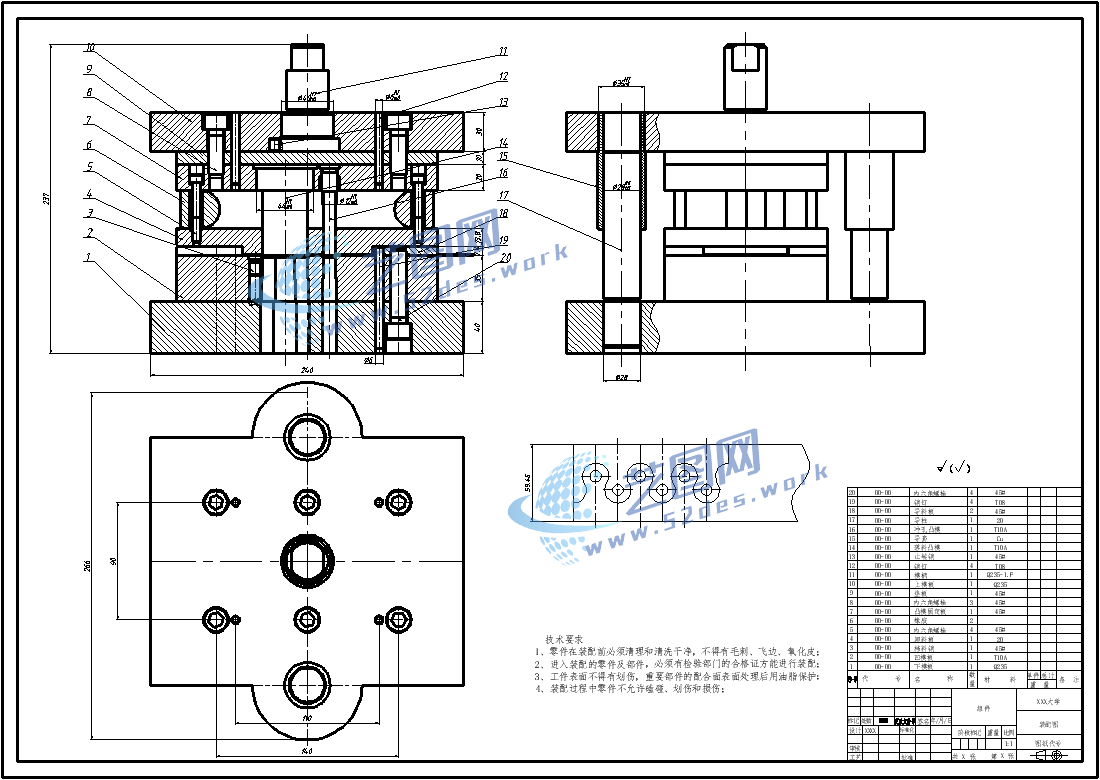

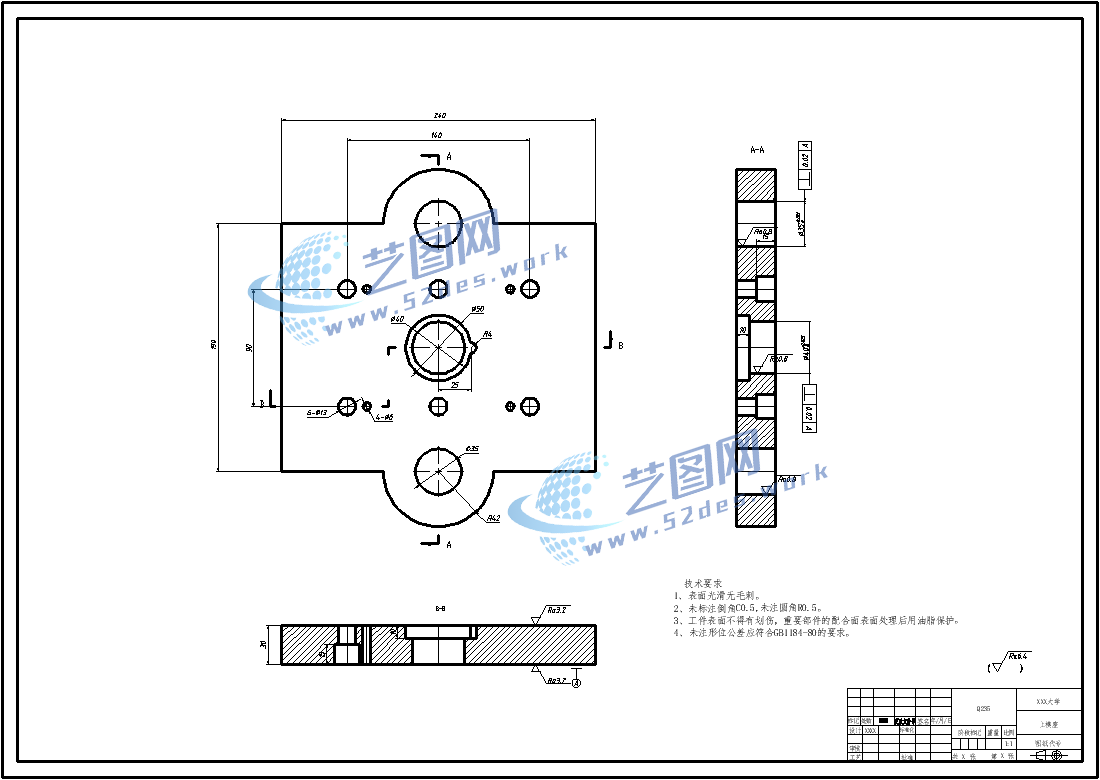

接线夹冲裁模具CAD图纸 接线夹冲裁模具CAD图纸 接线夹冲裁模具CAD图纸 接线夹冲裁模具设计说明书目录

本次设计针对零件盖帽片进行分析,阐述其模具成型的工艺过程,从加工的角度对于通过查阅相关文献对冲压模具的结构和功能原理有一定的充分了解,以最少的工序、成本设计出简单的模具和高质量的产品,进而确定本次模具所需要设计计算的内容。通过资料的收集分析本次设计的内容,具体包括:零件的工艺性分析,具体送料和上料过程排样方案的设计、拉伸过程的计算以及模具其他配套标准件的选取最后选择合适冲压机进行总装图的绘制,根据计算后的结构尺寸通过计算机三维和二维设计软件绘制其零件图并通过约束配合完成其总装图的模拟装配,形象化的展示其拉伸工艺,参数化的结构优化设计,确保设计的准确性,最终完成此次设计说明书的编写,通过本次设计加强自身对模具行业的了解以及对自身所学知识的应用与检验,培养自助学习和解决问题的同时,也对未来模具行业的发展提供一定的理论借鉴意义。
