托板冲裁复合模具设计SW21版三维模型CAD图纸说明书C22998

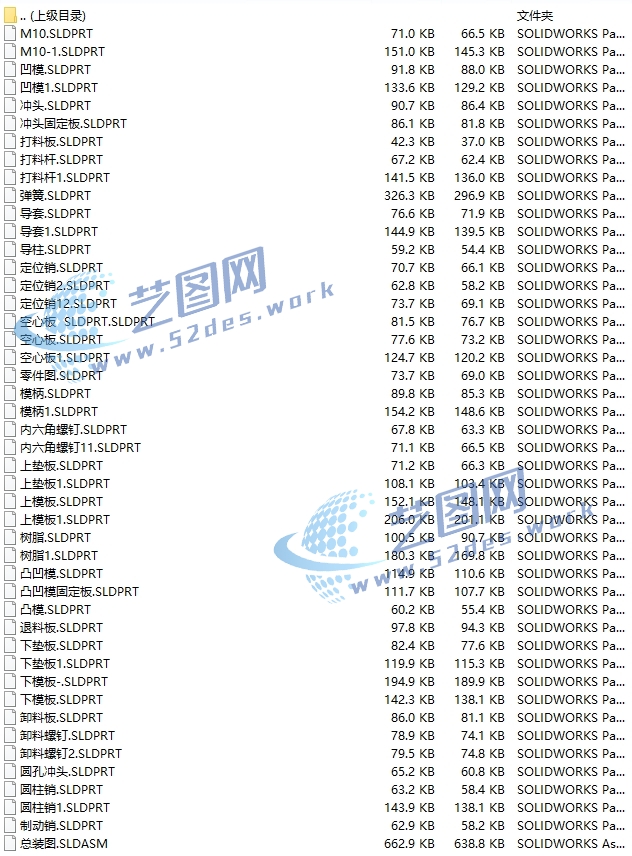

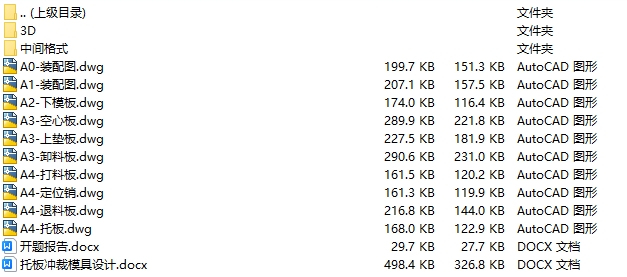

文件内容：solidworks21三维模型、CAD图纸、设计说明书

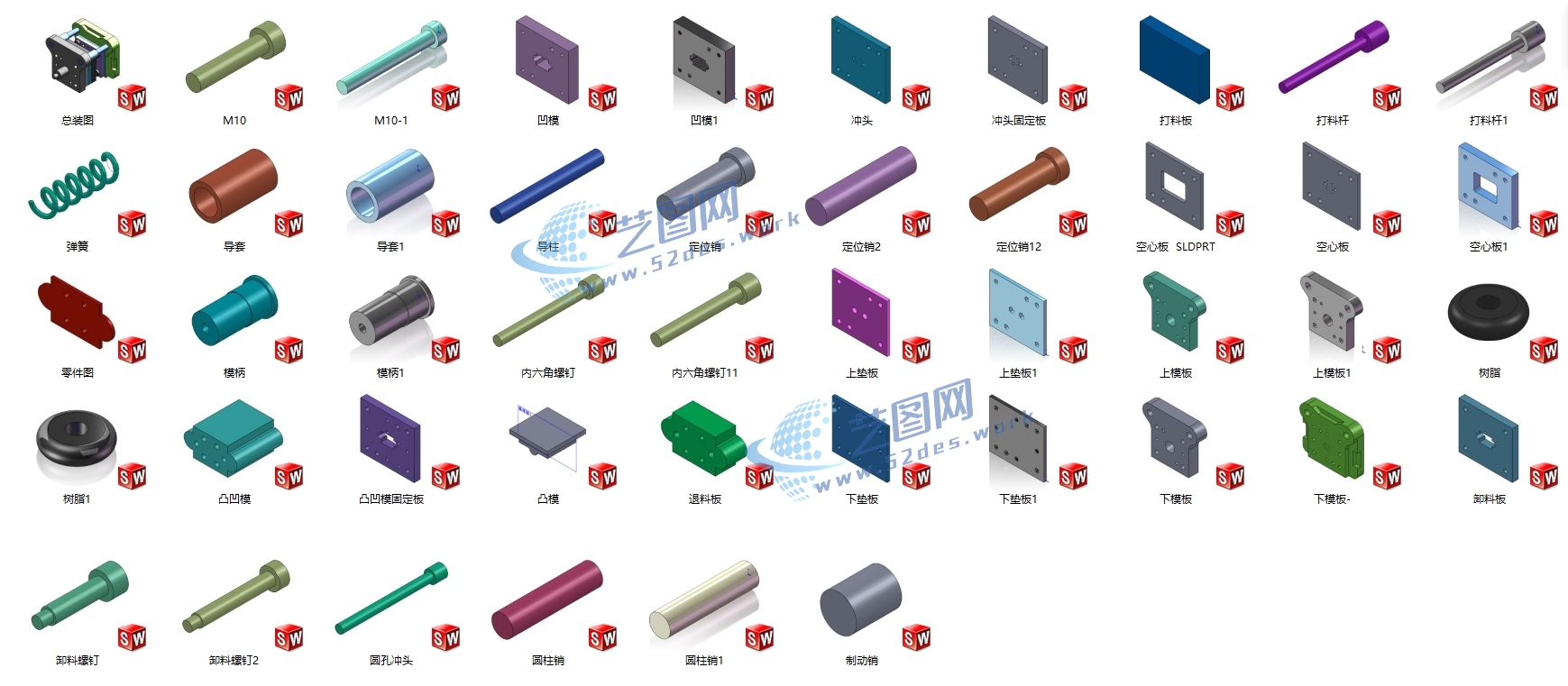

托板冲裁模具solidworks21版本、三维模型零件预览图

该托板冲裁复合模具采用复合冲压结构设计，将落料、冲孔等多个冲压工序集成于同一模具中，通过上模座、下模座、凸模、凹模、卸料板及导向机构组成完整冲裁系统。模具采用导柱导套精密导向，提高上下模合模精度，保证冲裁间隙均匀；工作部分采用凸凹模组合结构，使工件在一次冲压过程中完成多道加工工序，有效减少工件重复定位，提高生产效率和加工一致性。

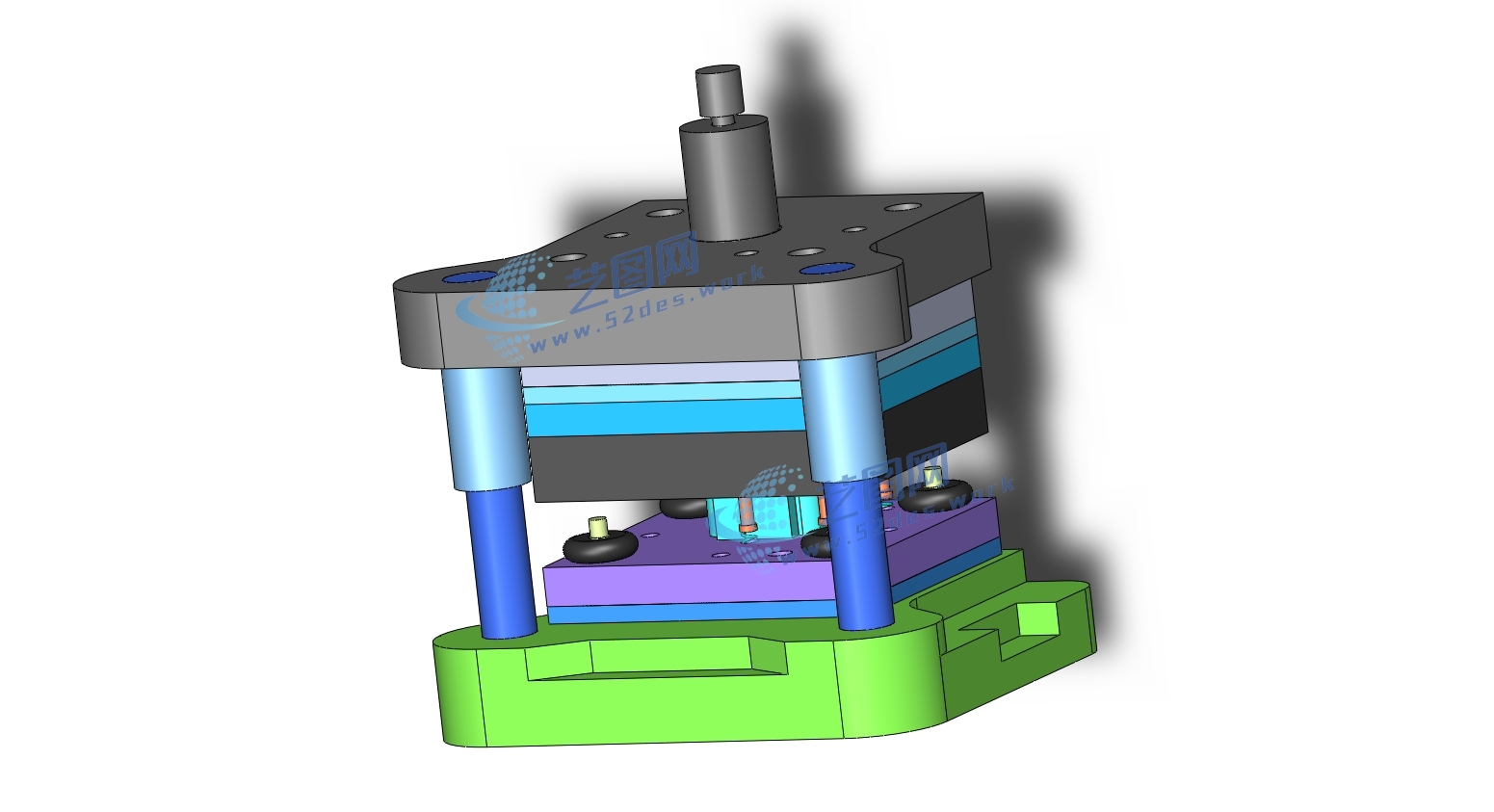

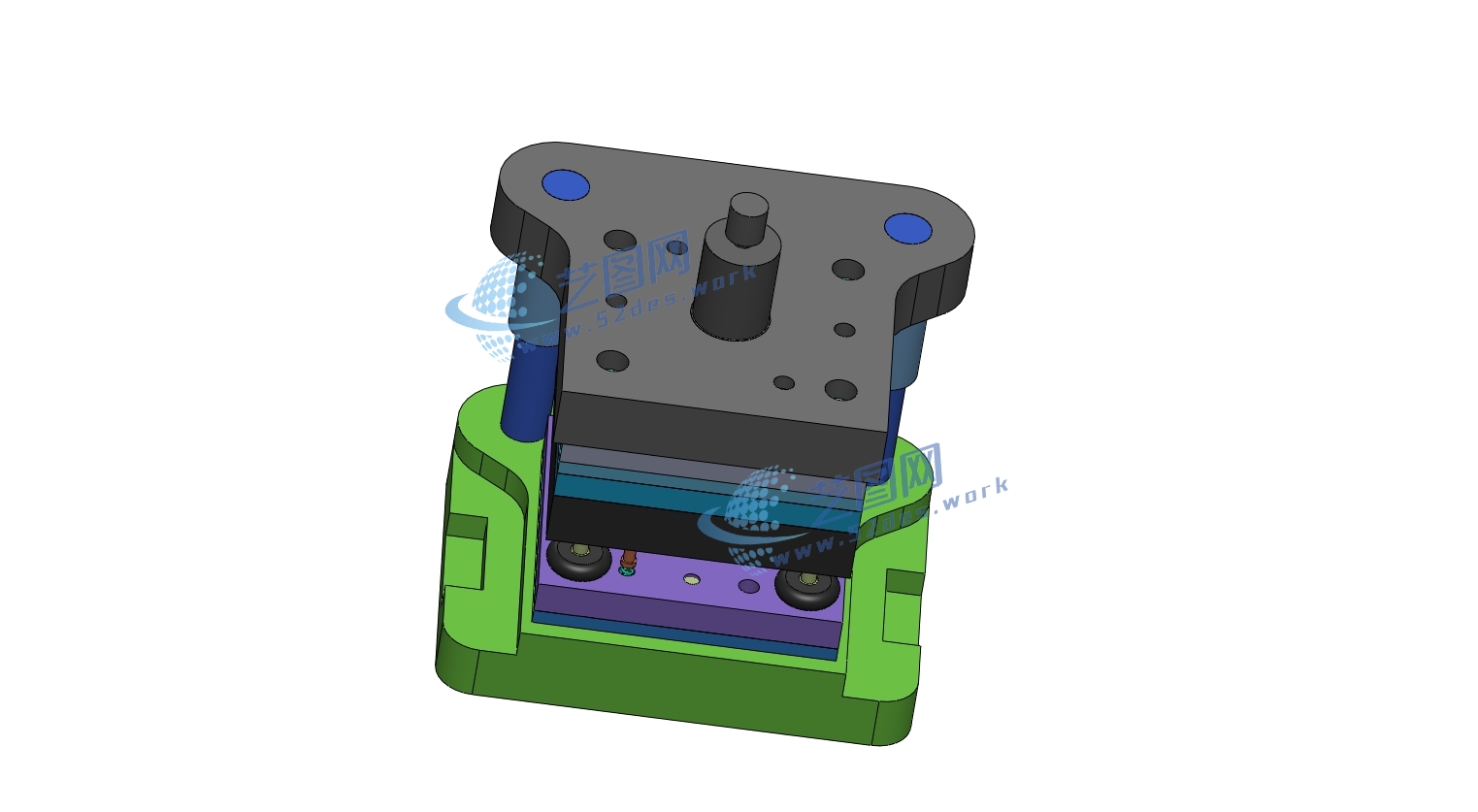

托板冲裁模具solidworks21版本三维装配模型

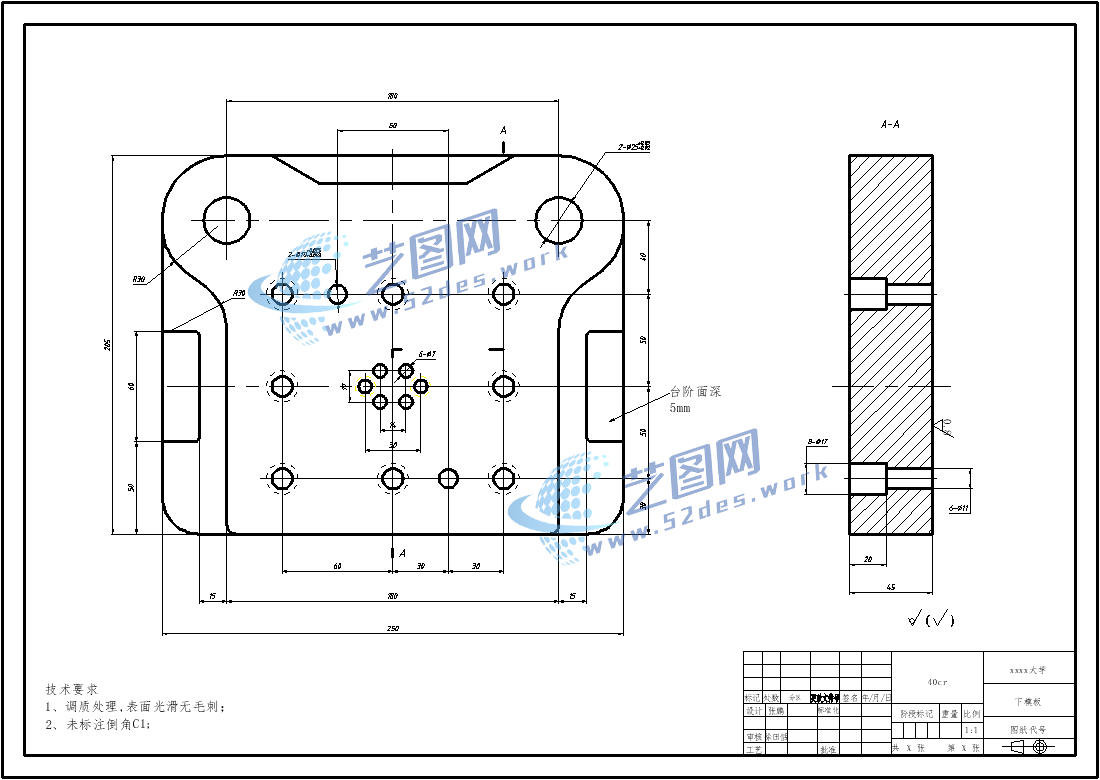

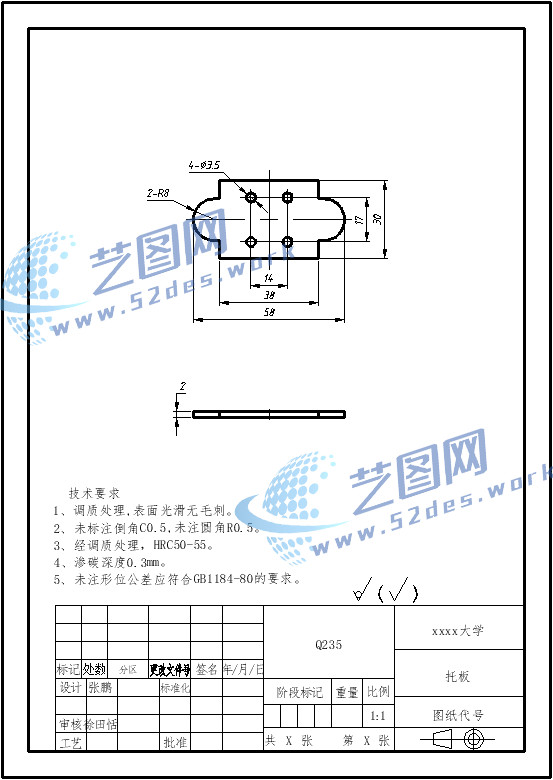

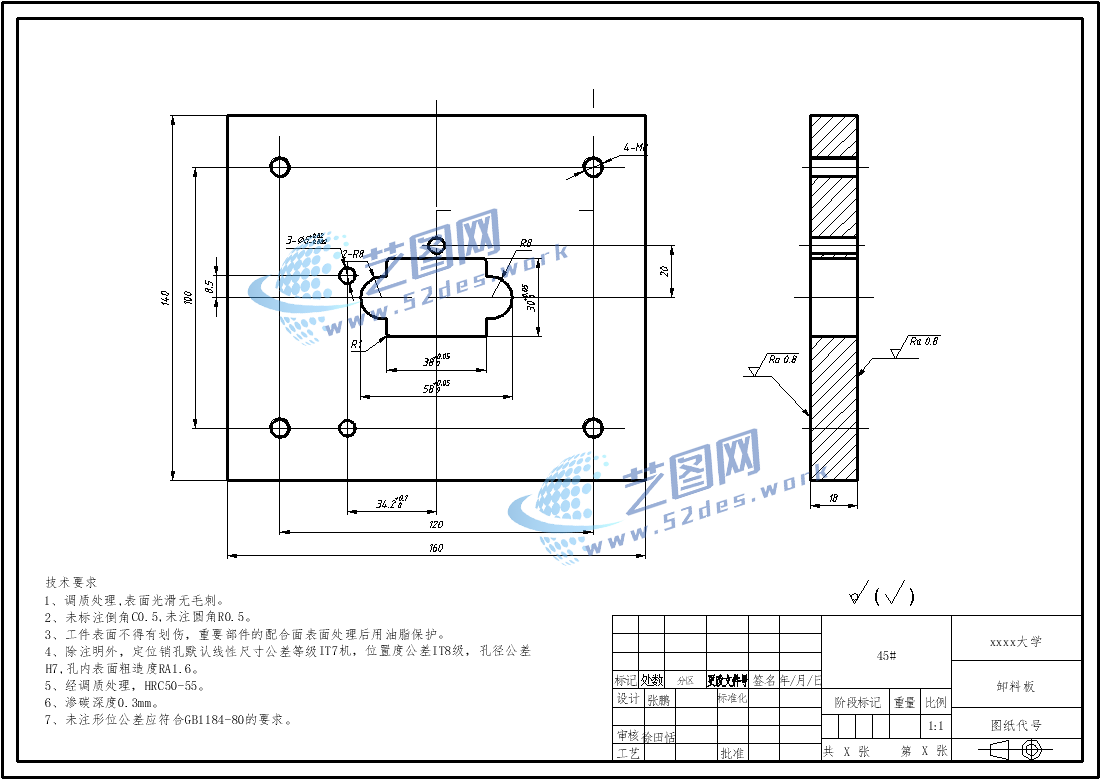

托板冲裁模具设计CAD图纸

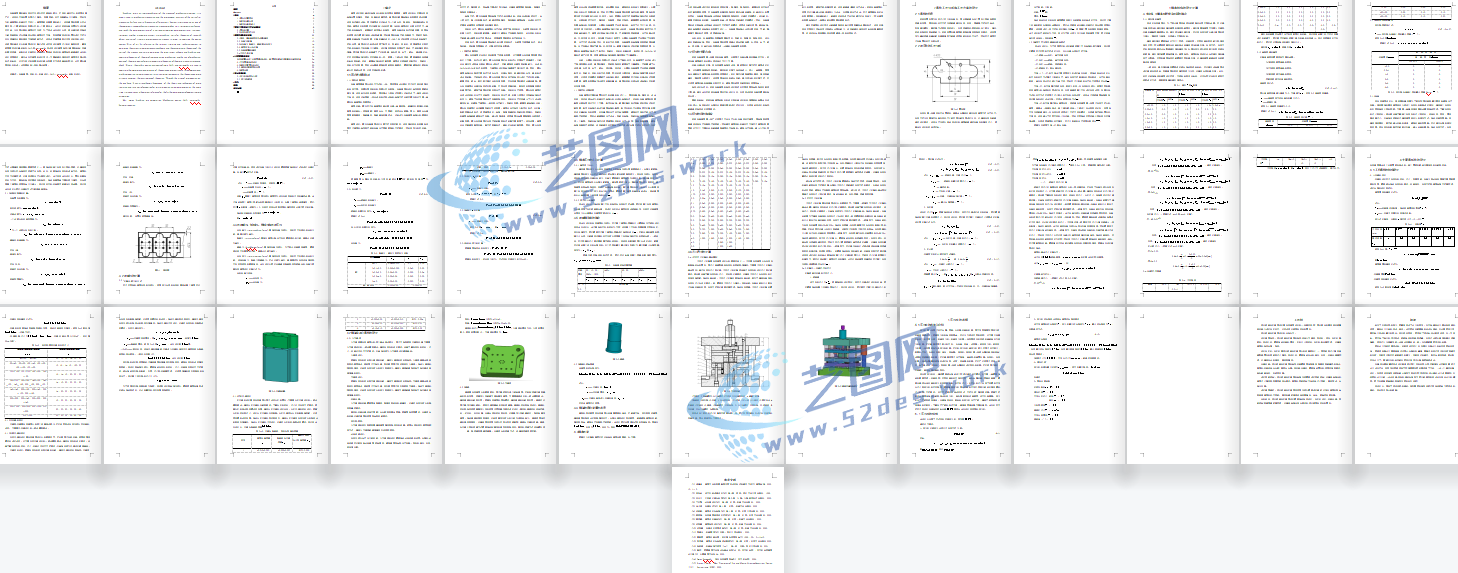

托板冲裁模具设计说明书目录

该模具针对托板类零件尺寸较大、形状规则以及批量生产需求进行优化设计，设置弹性卸料机构与可靠支撑结构，保证冲压过程中材料稳定流动，避免冲裁变形和卡料问题。模架整体刚性较强，受力分布合理，便于安装调试和维护，适用于金属板材零件的大批量冲裁加工，具有加工效率高、定位精度好、使用寿命长等特点。
