法兰成型机机构传动系统机械设计说明书CAD图纸C20783

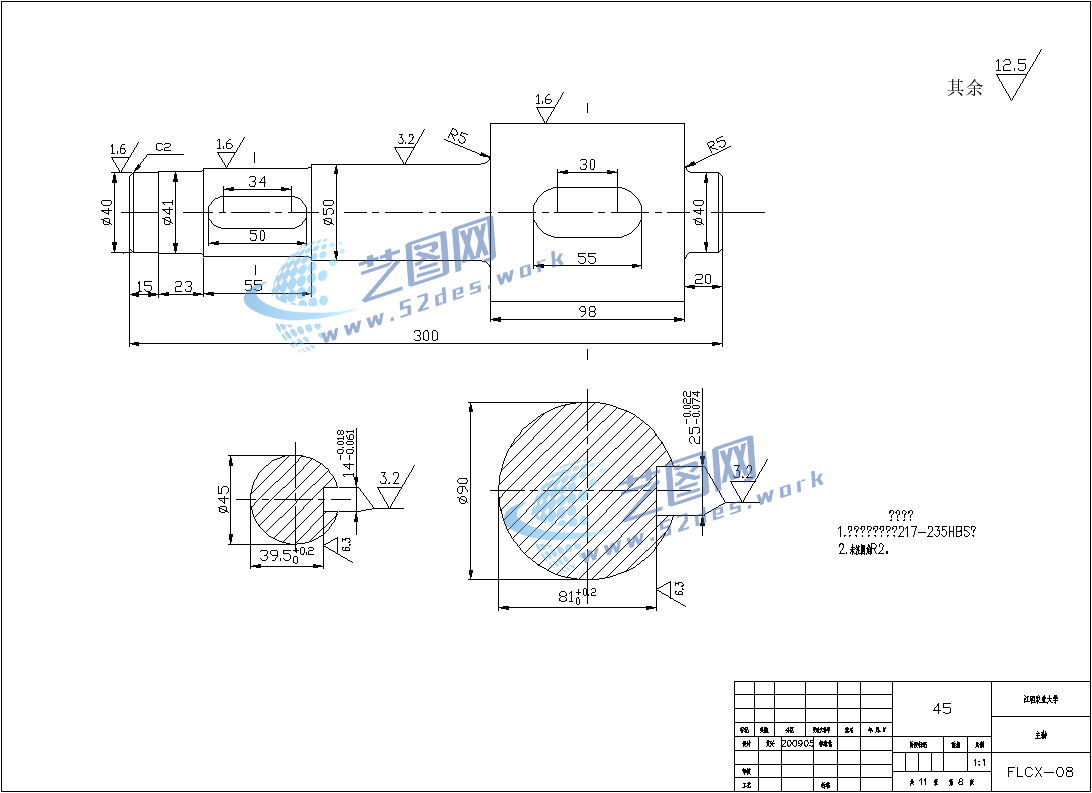

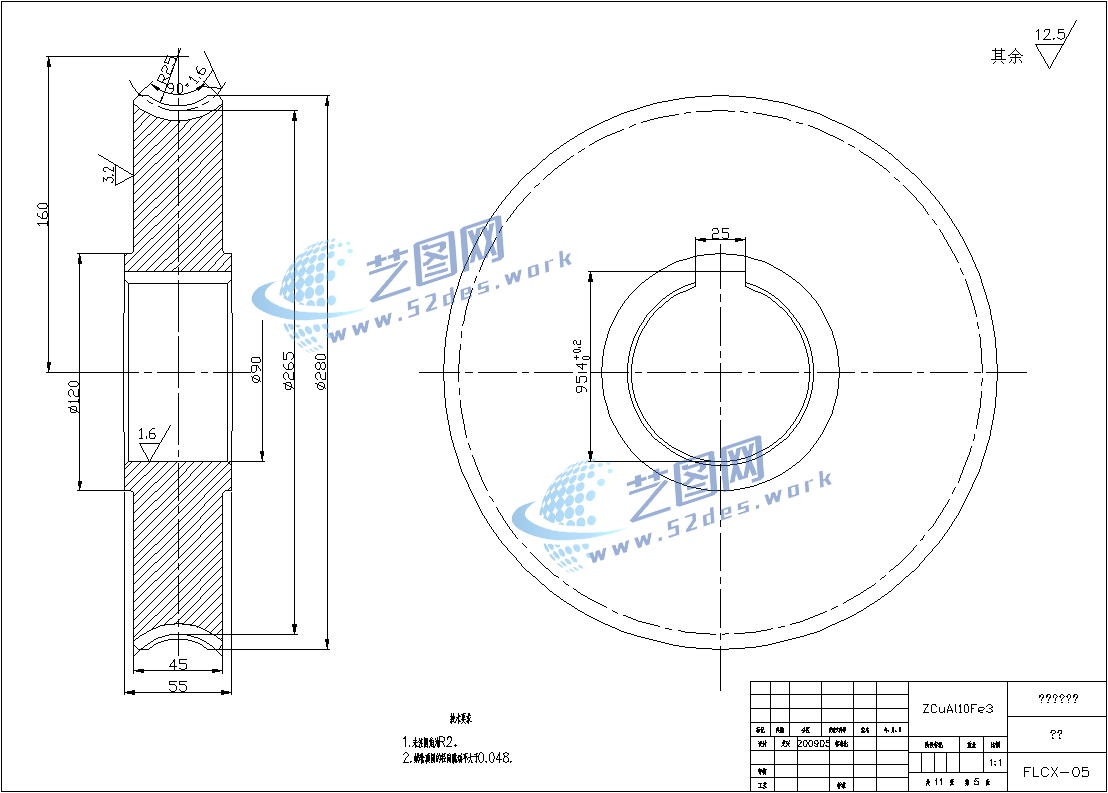

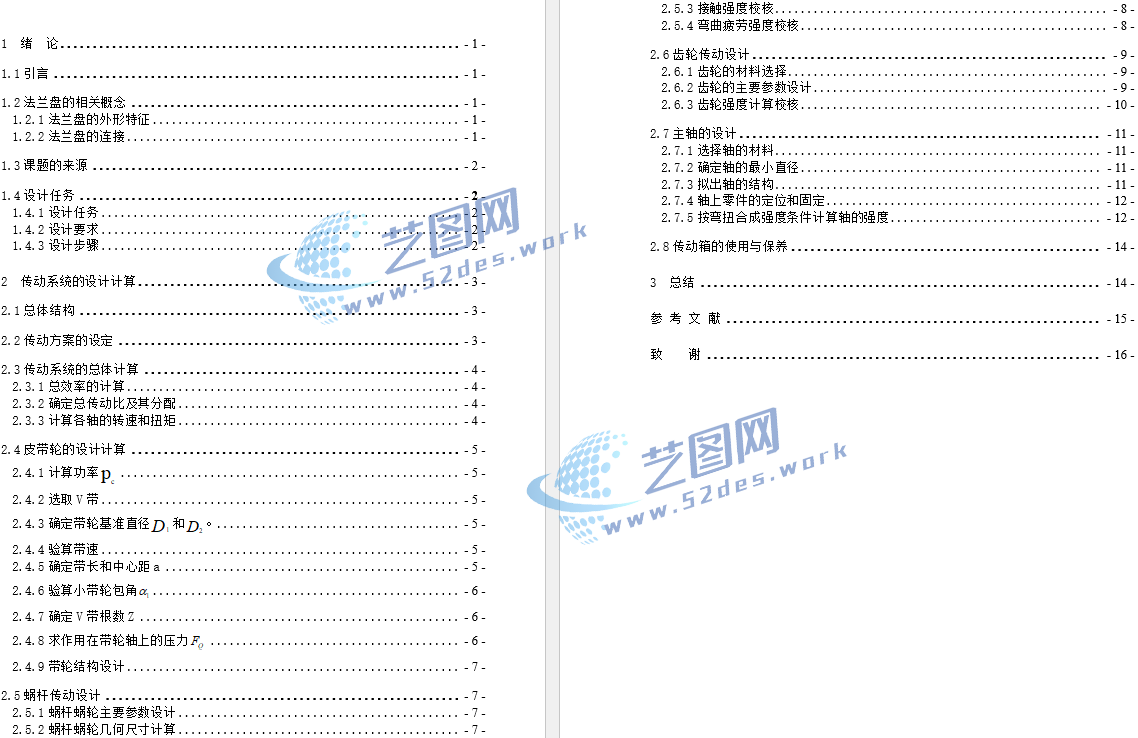

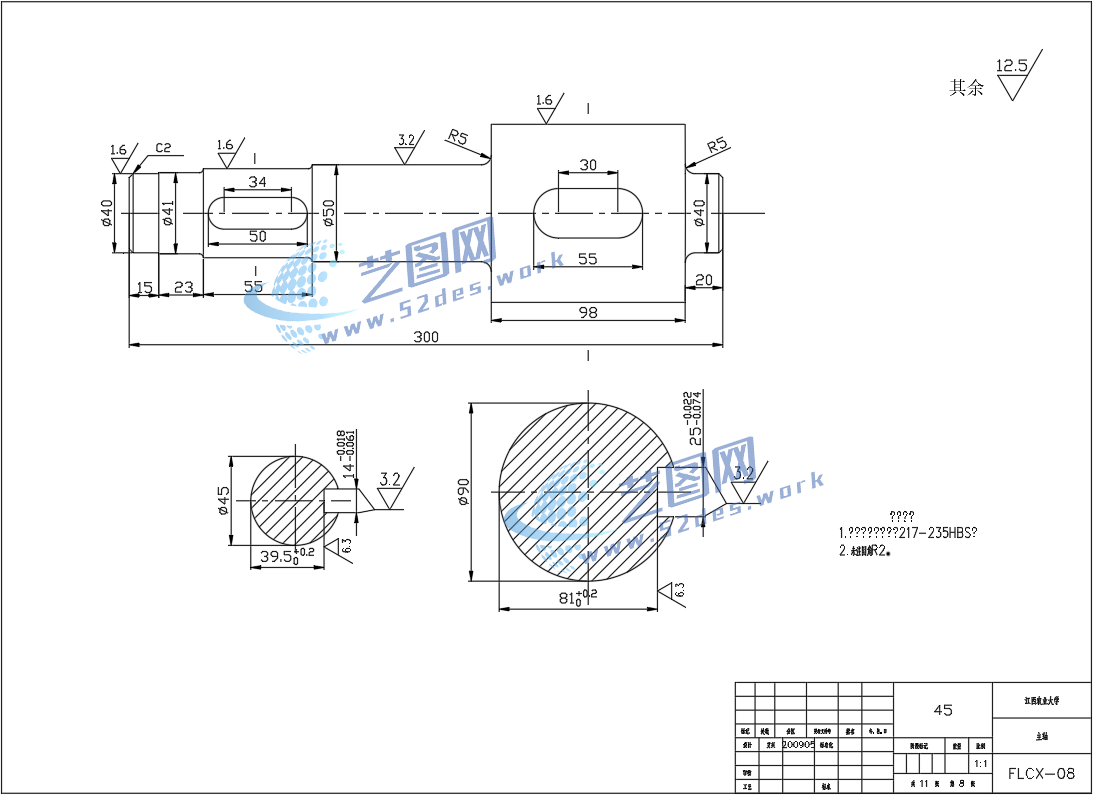

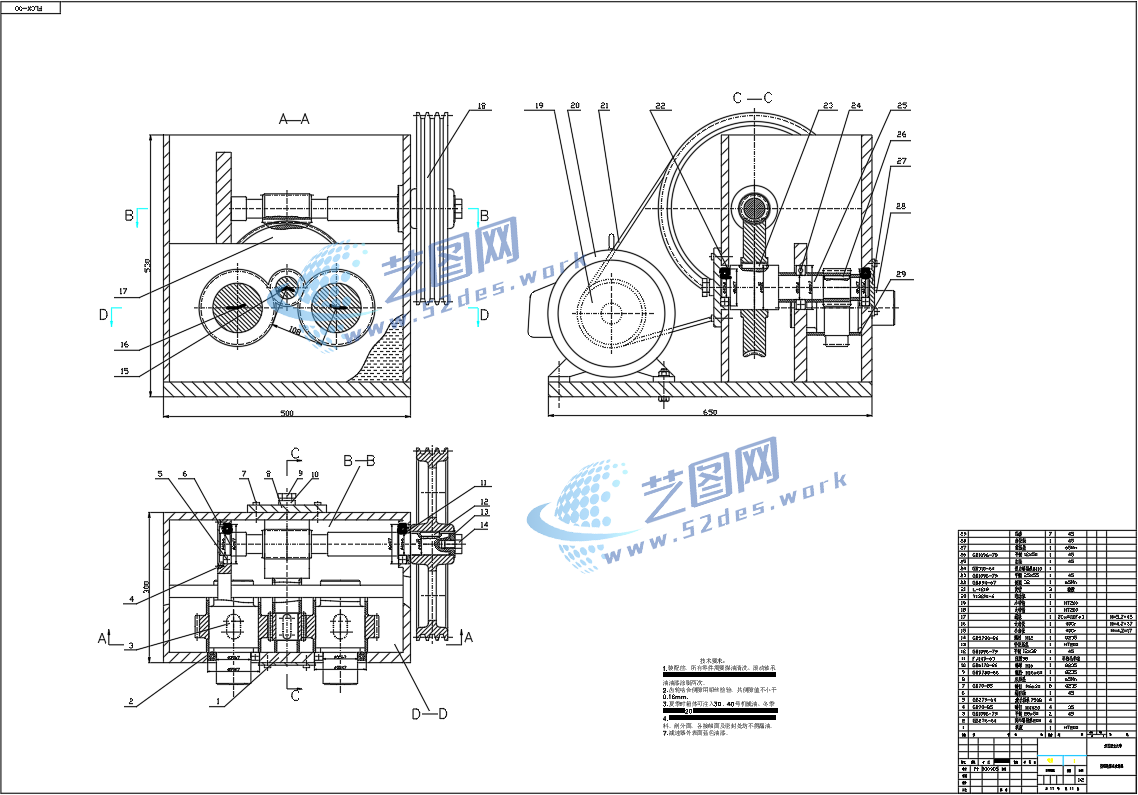

文件内容：CAD图纸、设计说明书国标CAD图纸：机械结构设计装配图 国标CAD图纸：零件图 国标CAD图纸：零件图国标CAD图纸：零件图 国标CAD图纸：零件图 国标CAD图纸：零件图 法兰成型机设计说明书目录

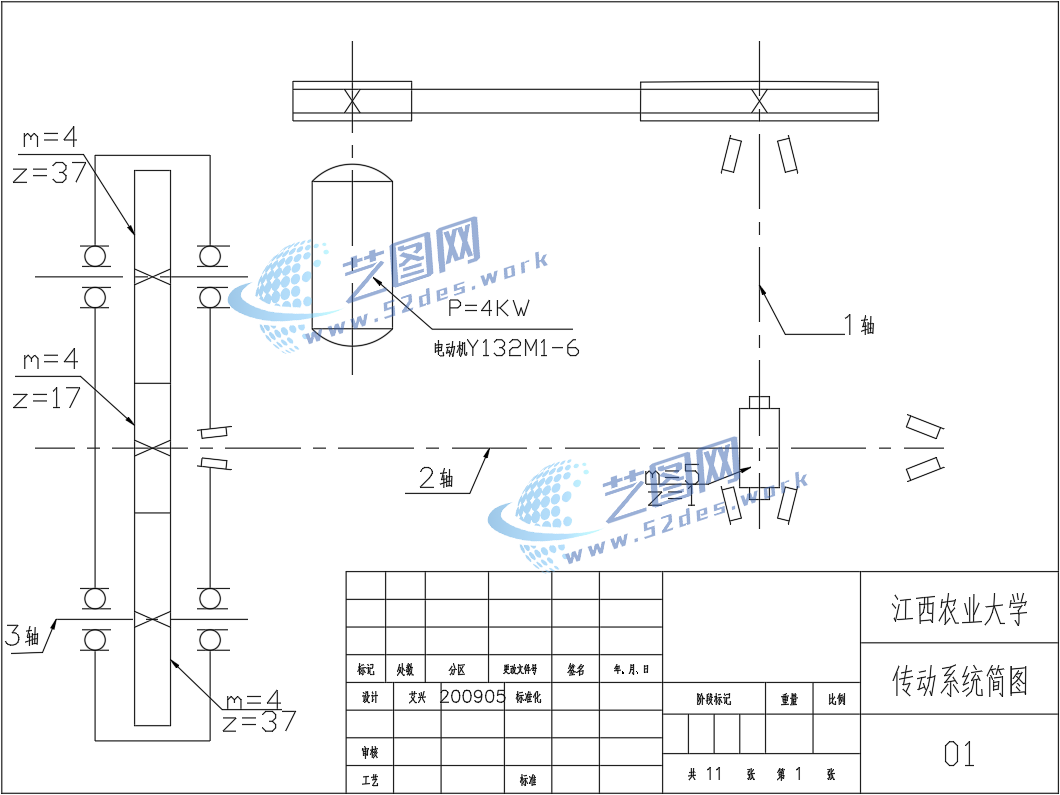

本设计要做的是对法兰成型机（又名型钢卷圆机）传动箱的传动系统的设计，主要包括对皮带轮、蜗杆蜗轮和齿轮以及主轴的设计和计算。

本机结构紧凑，传动件和轴承用箱体内的稀油（30号，20号机械油）充分润滑，从而延长了设备的使用寿命，甚至在长期运转情况下设备能正常工作，此外操作、调整、维修方便。它能一次卷制多个同一个规格的法兰盘，省工减料，是实现机械化生产的配套设备。
