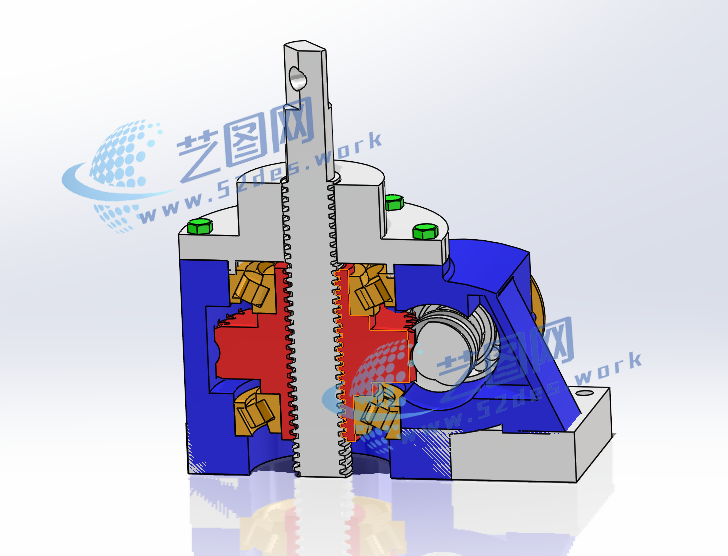

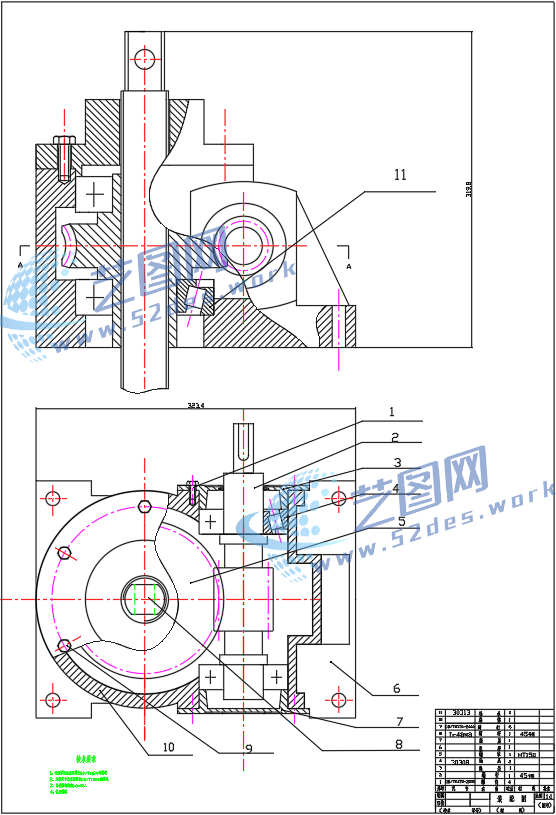

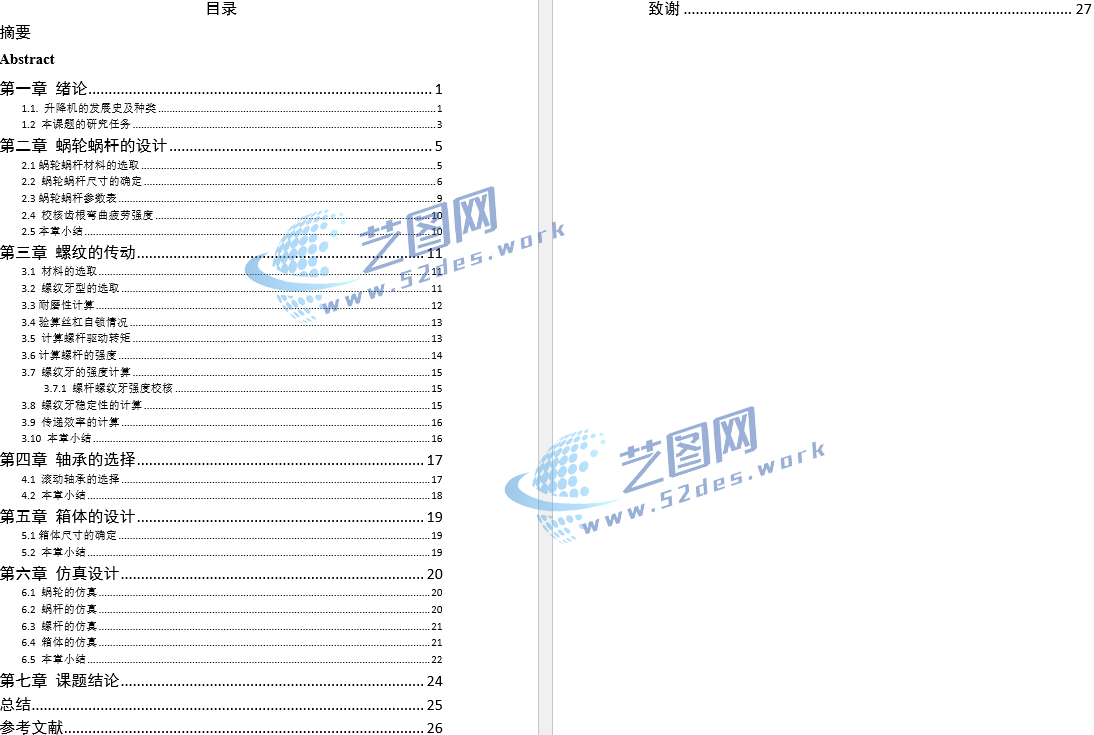

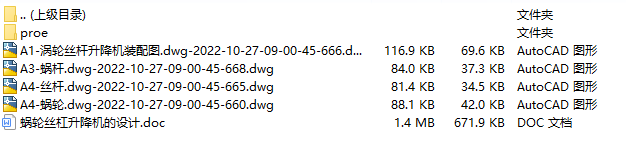

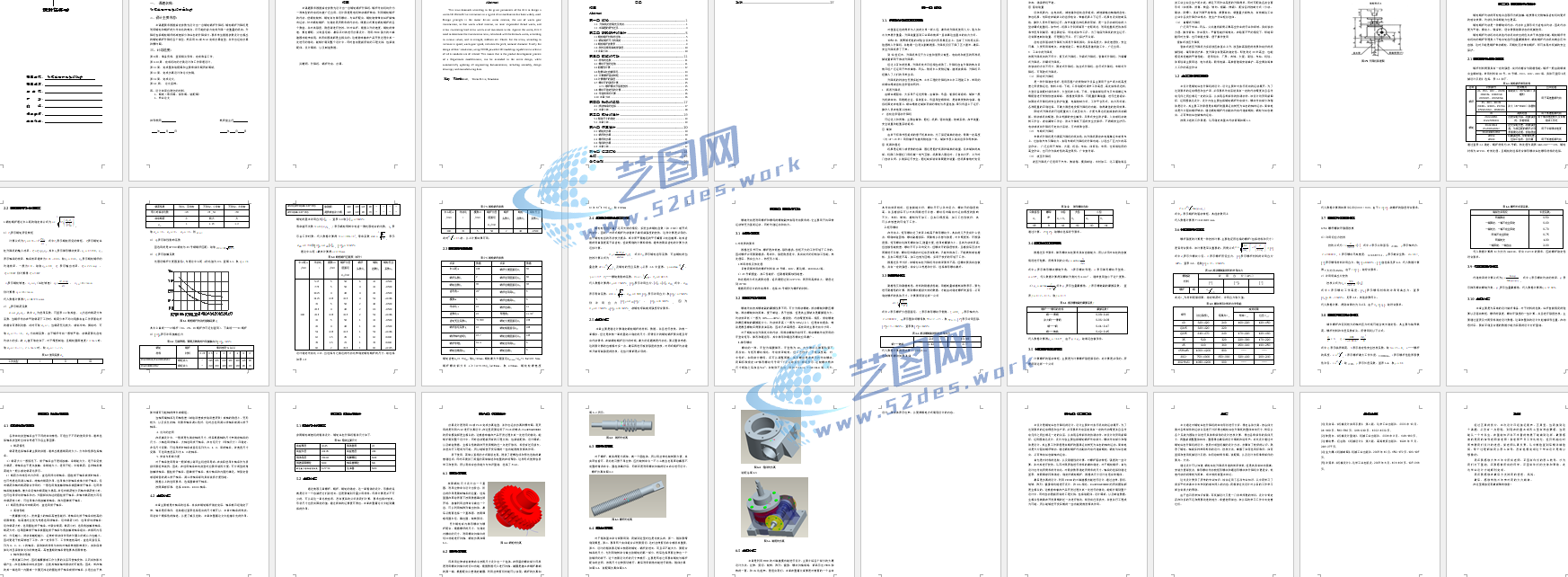

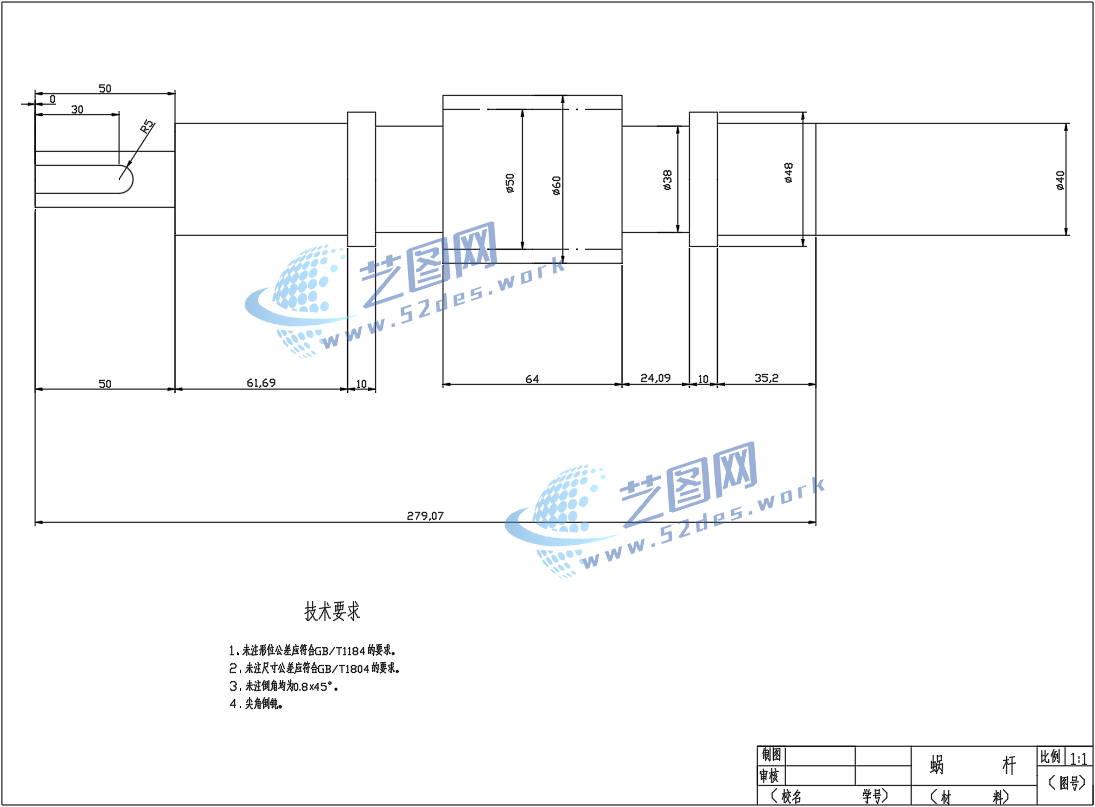

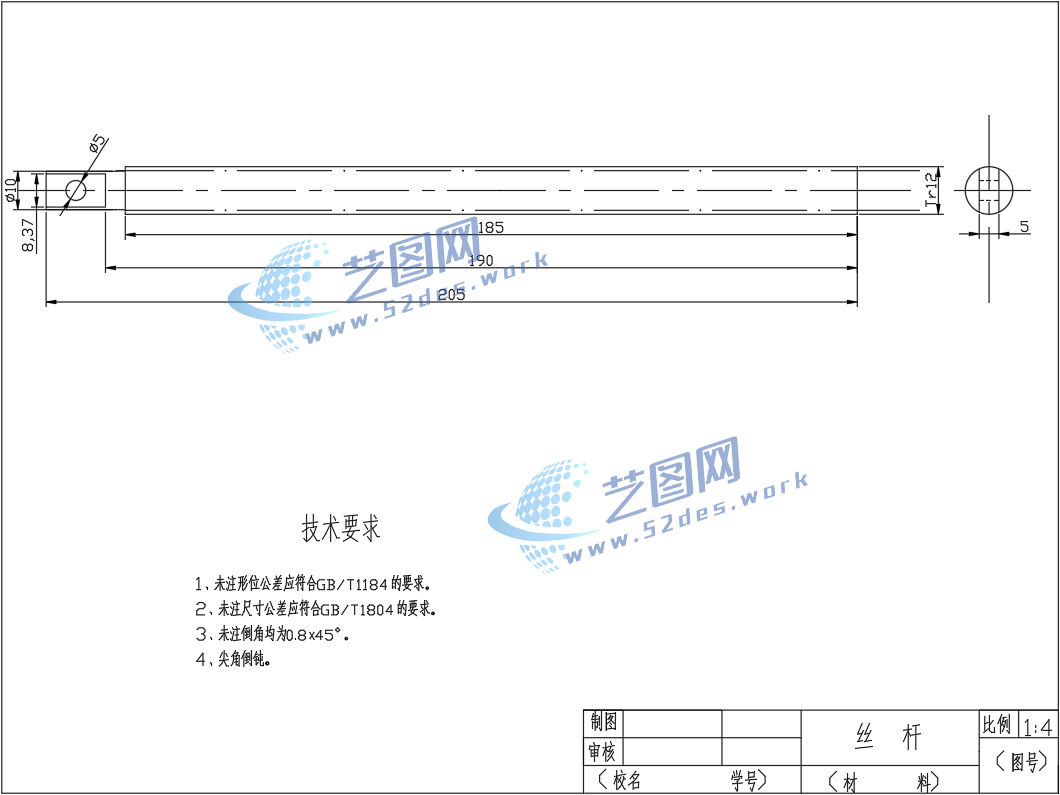

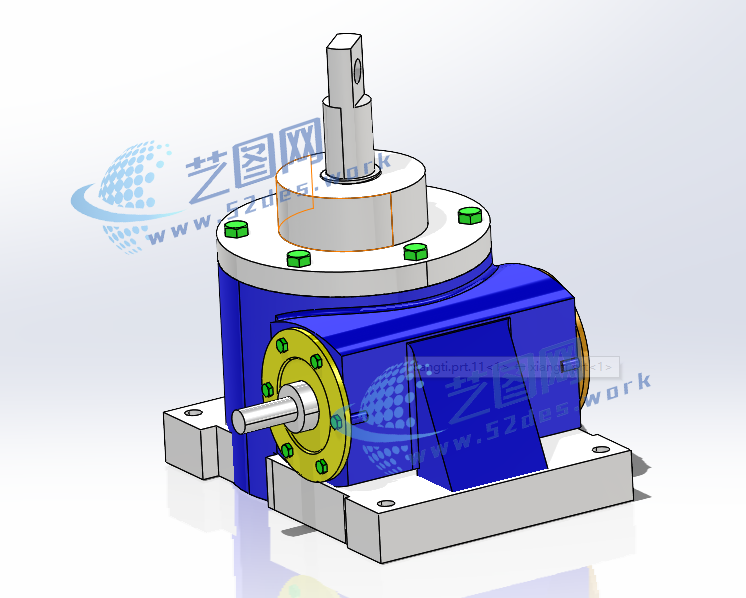

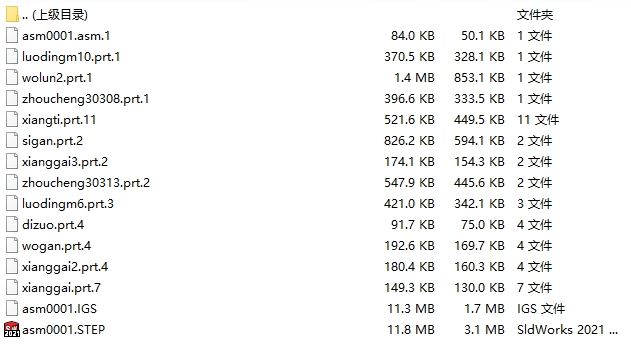

文件内容:proe三维模型、CAD图纸、设计说明书丝杆升降机proe版本模型源文件丝杆升降机proe版本三维装配模型 丝杆升降机proe版本三维装配模型 CAD图纸:机械结构设计装配图 CAD图纸:零件图 CAD图纸:零件图 丝杆升降机设计说明书内容

本课题要求根据给定参数先设计出一台蜗轮蜗杆升降机,蜗杆传动机构作为一种典型的传动机构被广泛应用。设计原理是电机带动蜗杆转动,利用蜗轮蜗杆的传动,使蜗轮旋转,蜗轮有内梯形螺纹,与丝杆配合,蜗轮旋转带动丝杆做轴向运动。针对蜗轮蜗杆,先确定我所需求的传动比,跟据公式算出蜗轮蜗杆的各个数值,并对其强度,刚度等进行校核。针对丝杆,根据上升的速度,蜗轮的转速,算出螺距,公称直径等。最后还对其进行仿真设计,利用PROE强大的三维建模功能来实现,其所有模块都是全相关的。这就意味着在产品开发过程中某一处进行的修改,能够扩展到整个设计中,同时自动更新所有的工程文档,包括装配体、设计图纸,以及制造数据。
