直线滑台丝杆结构设计含CAD图纸+solidworks21三维模型+说明书｜C24694

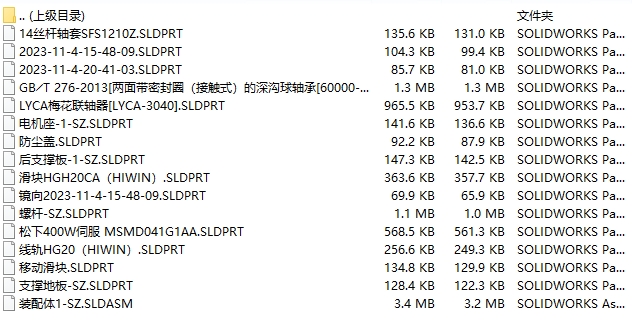

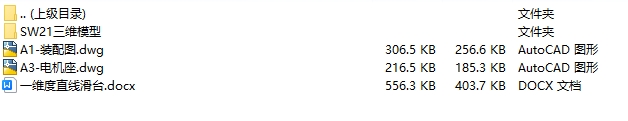

文件内容：solidworks21版三维模型、CAD图纸、设计说明书

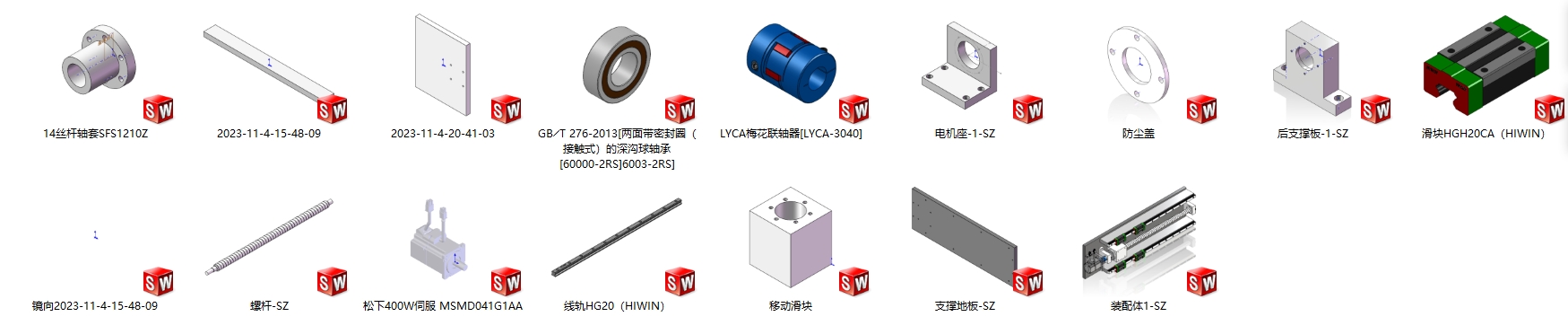

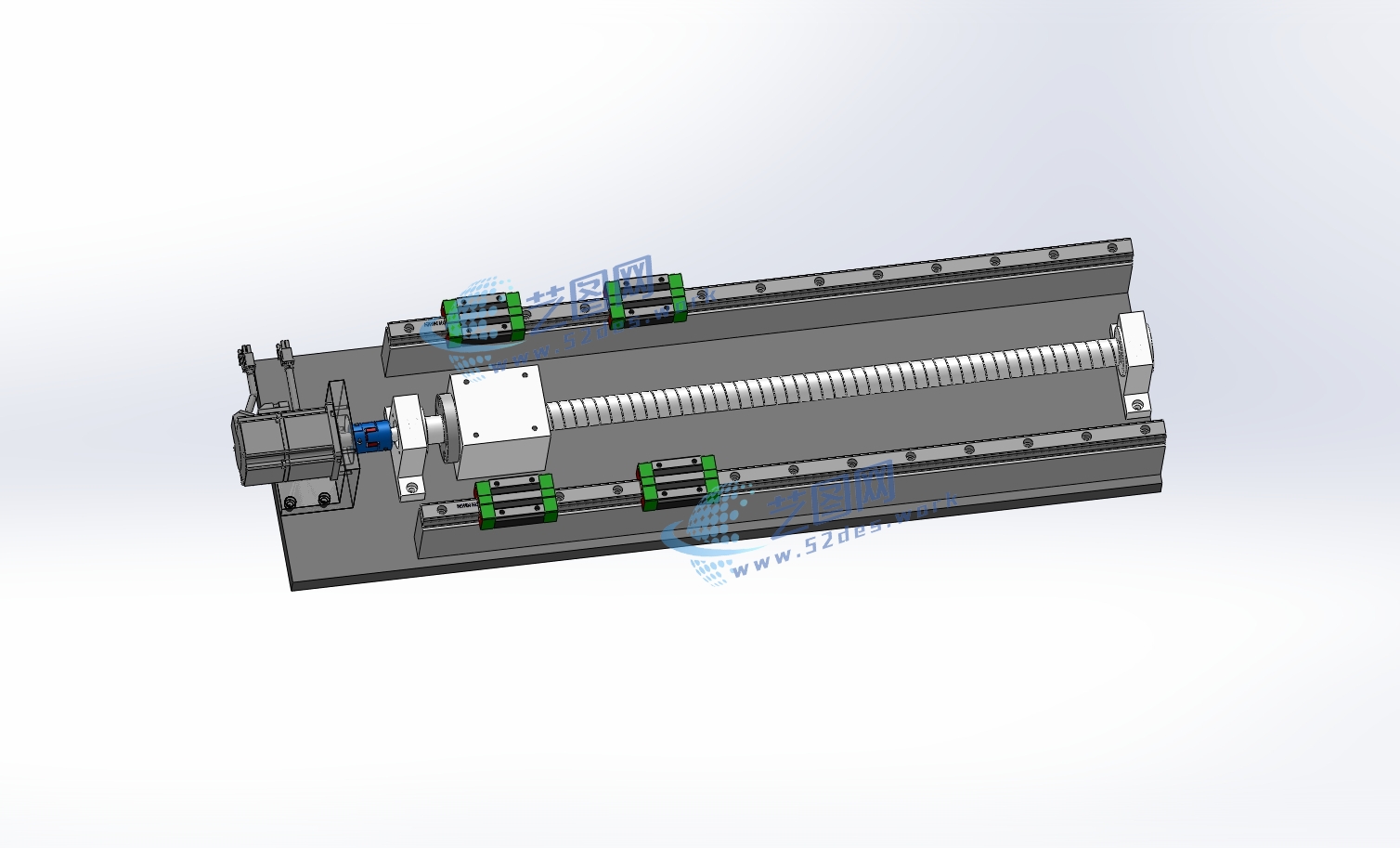

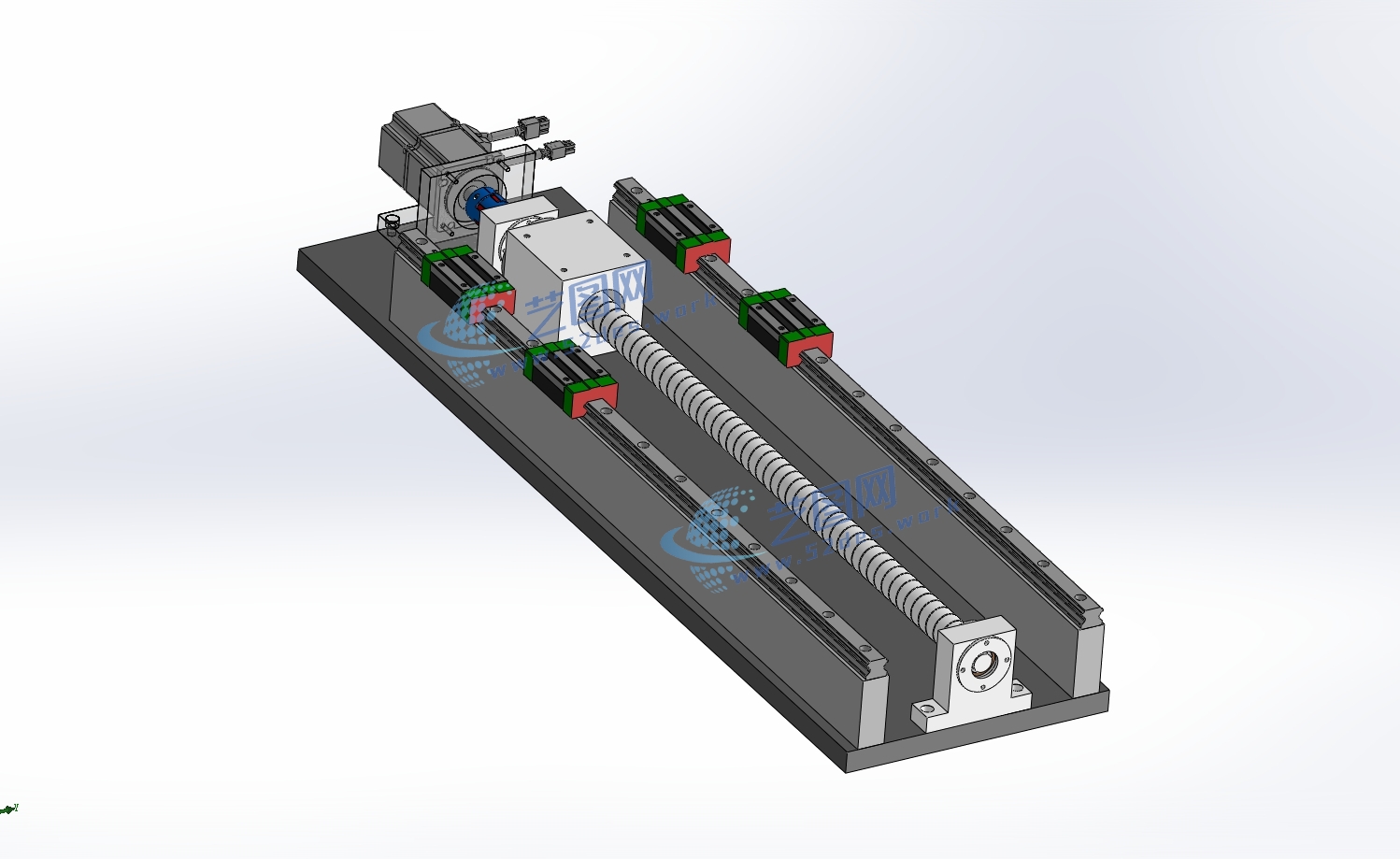

单轴直线丝杆滑台solidworks21版本、三维模型零件预览图

该直线滑台丝杆结构主要由底座、直线导轨、滑块组件、滚珠丝杠、丝杠螺母座、联轴器及伺服驱动系统组成，采用精密丝杠传动与直线导轨导向相结合的运动方式。工作时，电机通过联轴器驱动滚珠丝杠旋转，使丝杠螺母带动滑台沿导轨方向进行直线运动，实现高精度的位置移动与进给控制。

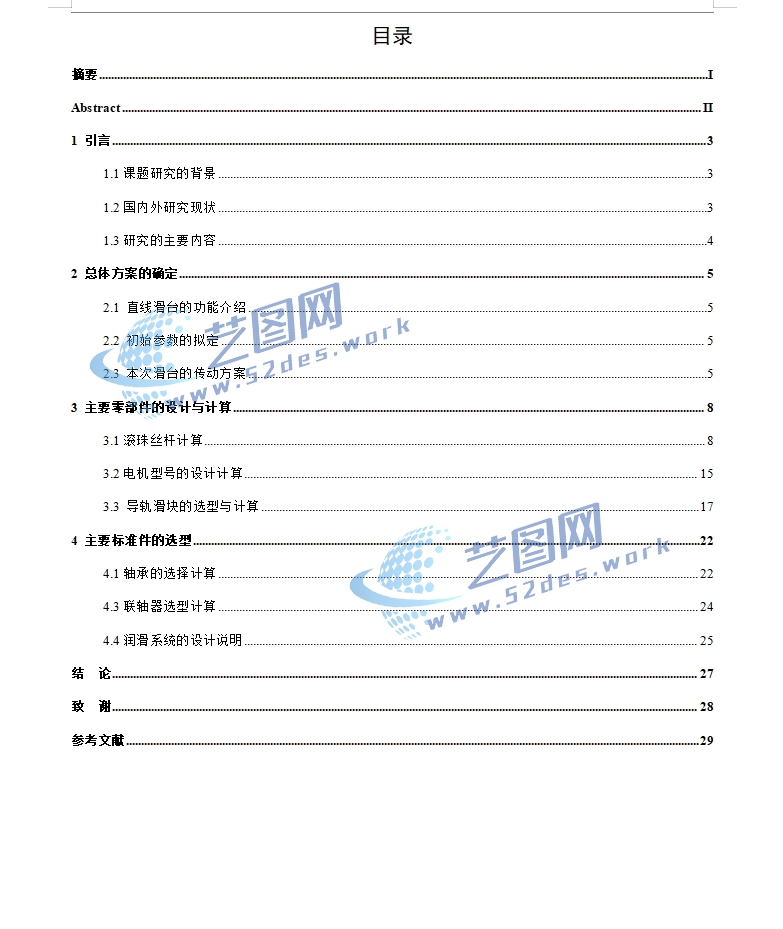

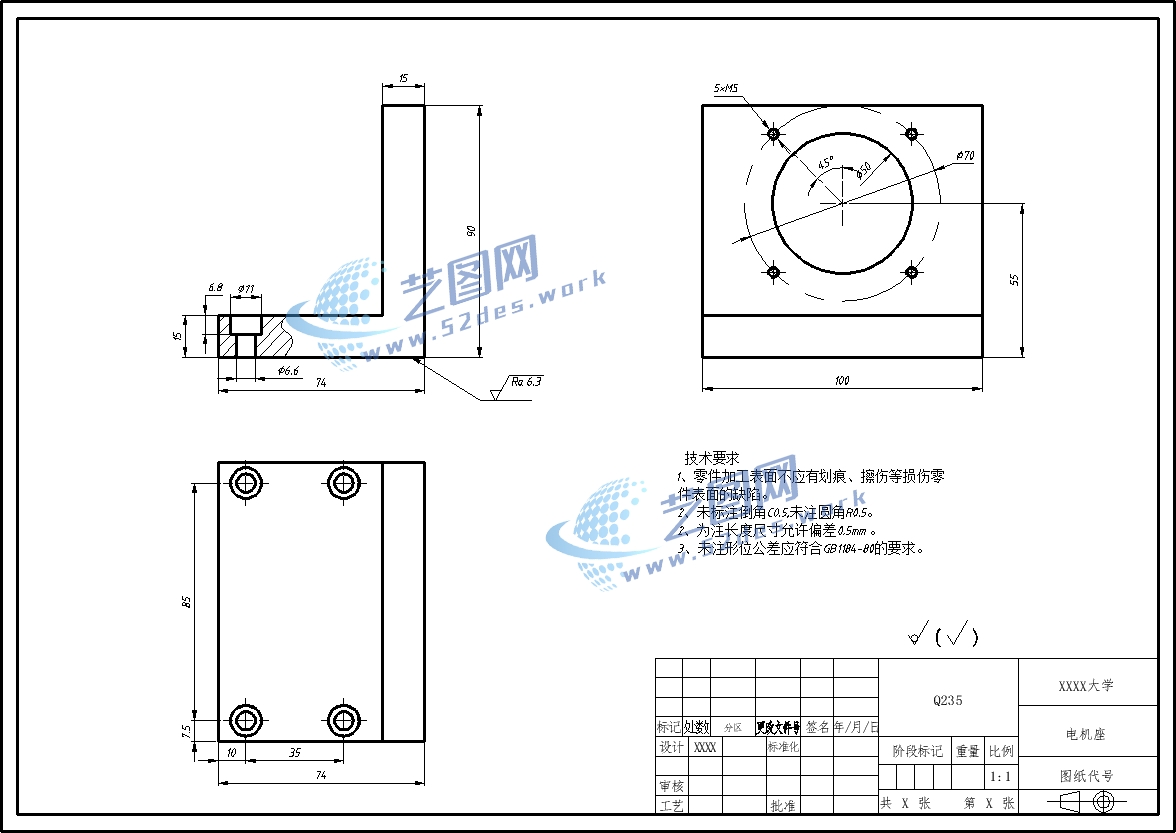

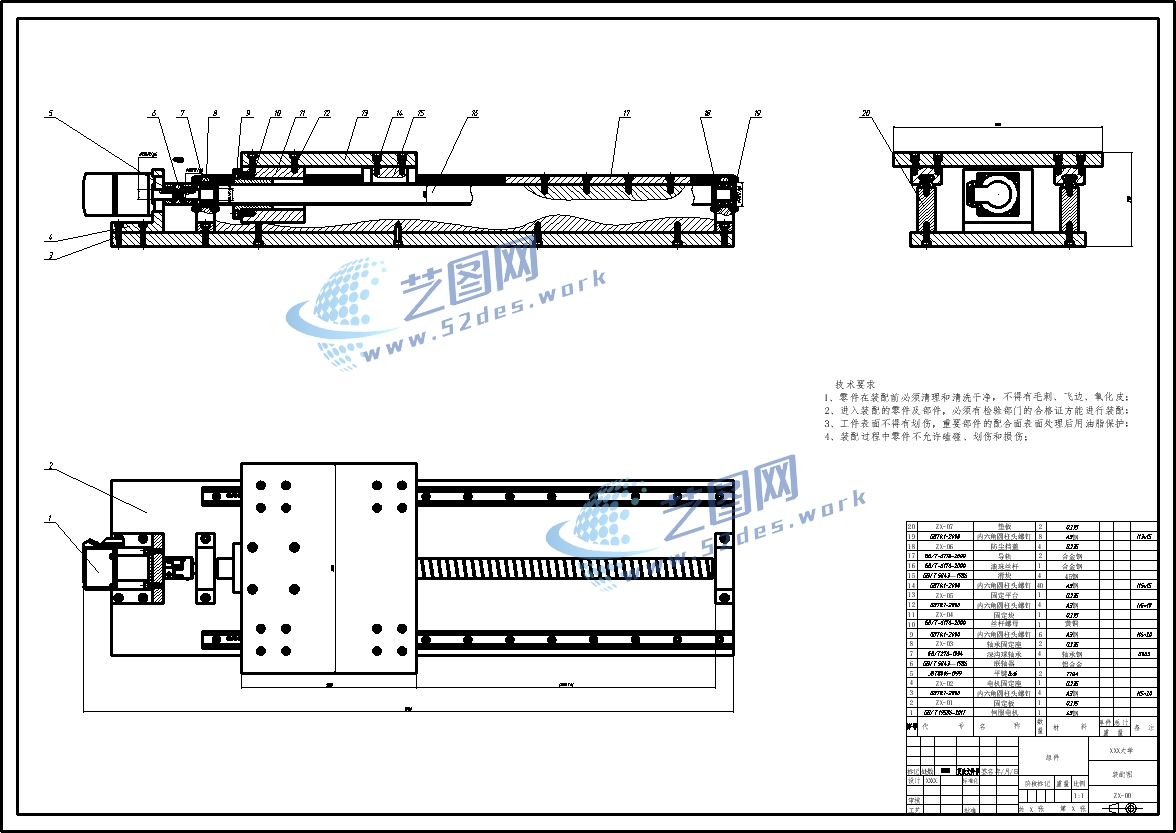

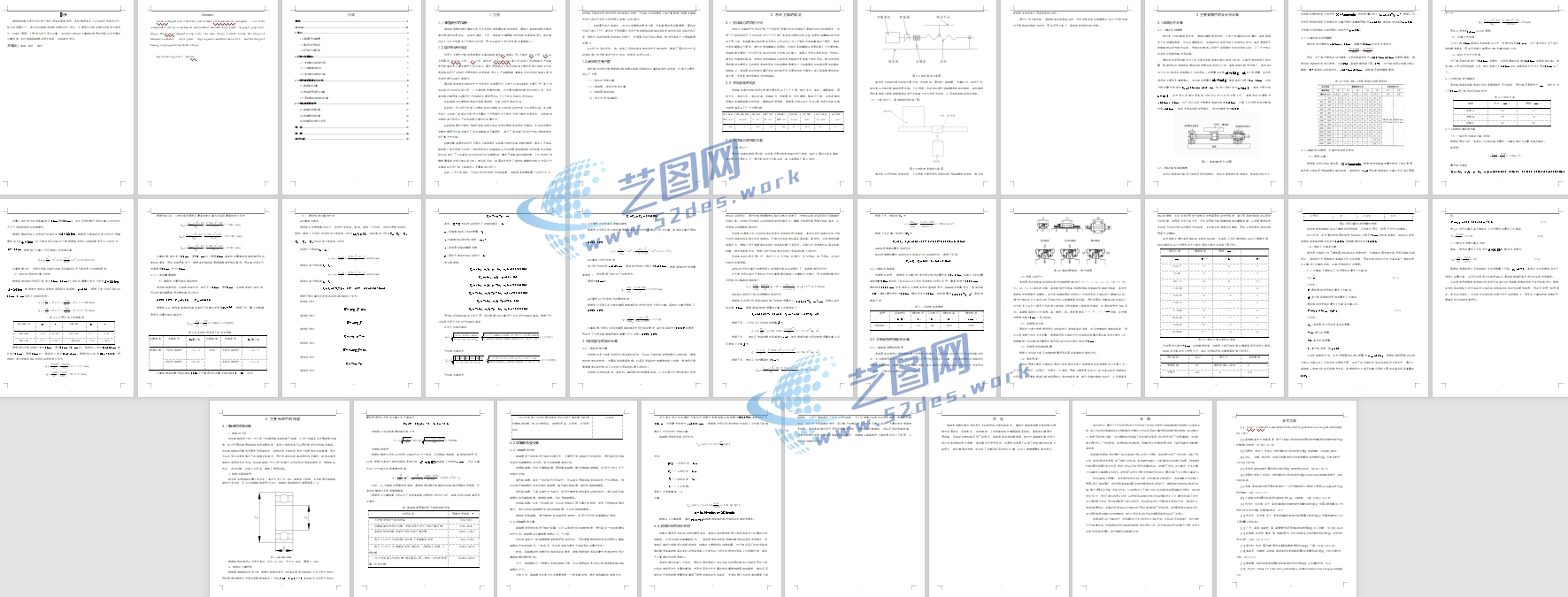

单轴直线丝杆滑台solidworks21版本三维装配模型新国标CAD图纸：机械结构设计装配图单轴直线丝杆滑台设计说明书目录

整体结构采用模块化设计，高刚性底座为运动部件提供稳定支撑，双导轨结构有效提高滑台运行过程中的抗倾覆能力和负载能力。滚珠丝杠具有传动效率高、运动平稳、定位精度高等特点，配合精密直线导轨可降低运动摩擦，提高重复定位精度。该结构广泛应用于数控机床、自动化设备、机器人运动平台及精密定位系统。
