循环球式转向器结构设计含CAD图纸+说明书｜C24516

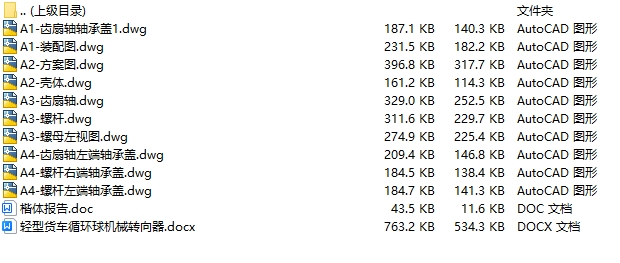

文件内容：CAD图纸、设计说明书 新国标CAD图纸：机械结构设计装配图

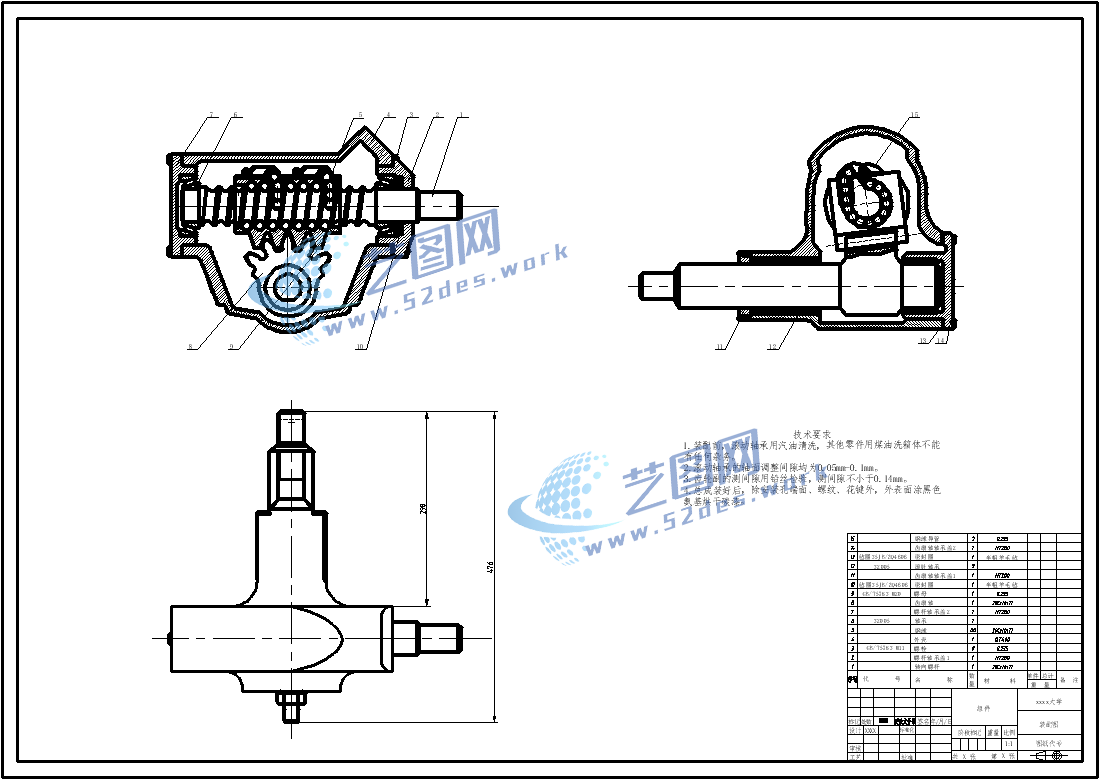

该循环球式转向器采用滚动摩擦式转向传动结构，主要由转向螺杆、螺母、钢球循环机构、齿条齿扇传动副、壳体、调整机构以及输出轴组成。该结构利用大量钢球在螺杆与螺母之间循环滚动，将驾驶员施加在方向盘上的旋转力矩转化为转向螺母的轴向运动，再通过齿条齿扇啮合机构转换为输出轴摆动，实现车辆转向控制。相比滑动摩擦式转向器，循环球结构具有传动效率高、操纵轻便、承载能力强和使用寿命长等特点，广泛应用于中大型汽车及商用车辆转向系统。

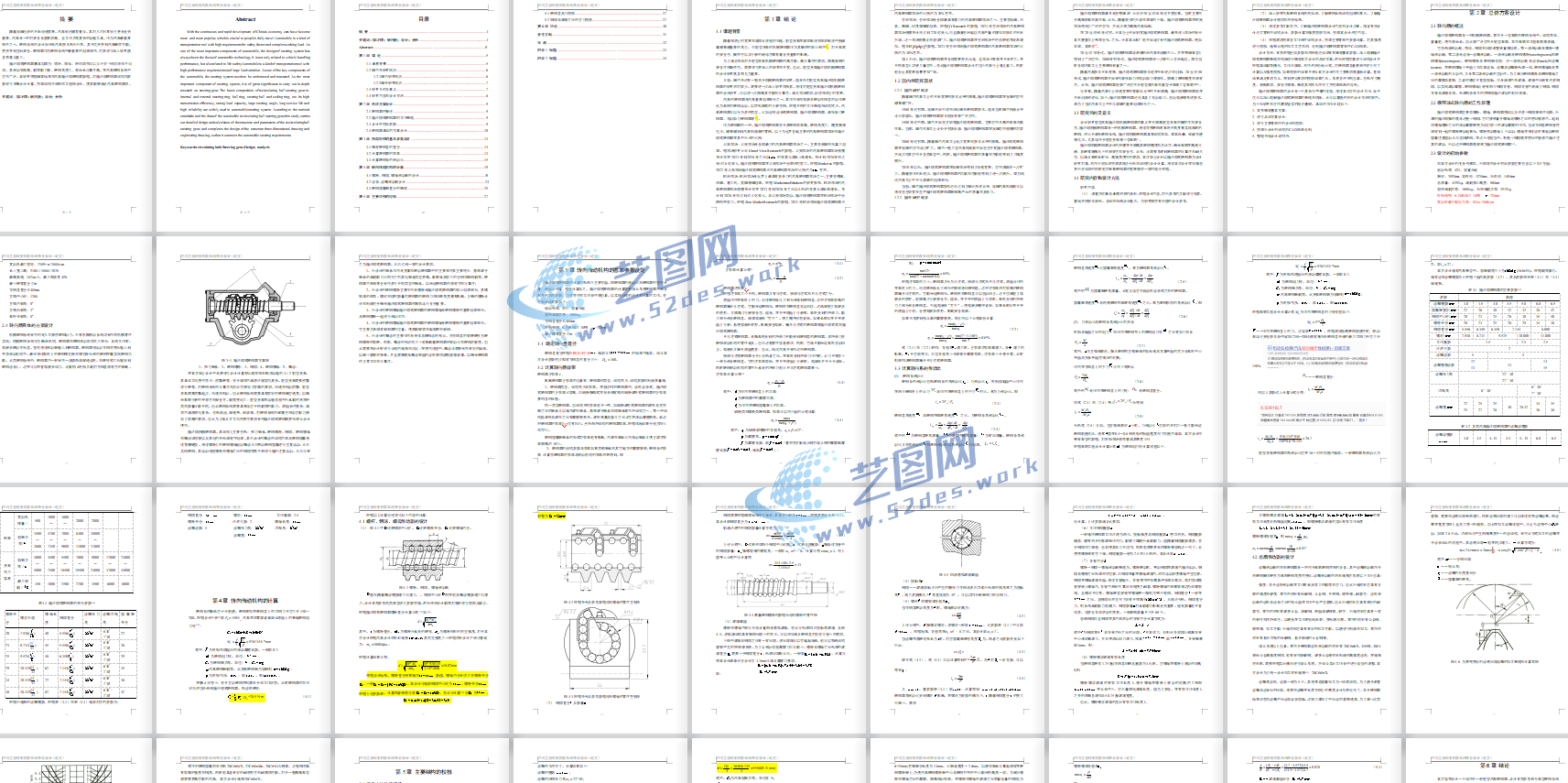

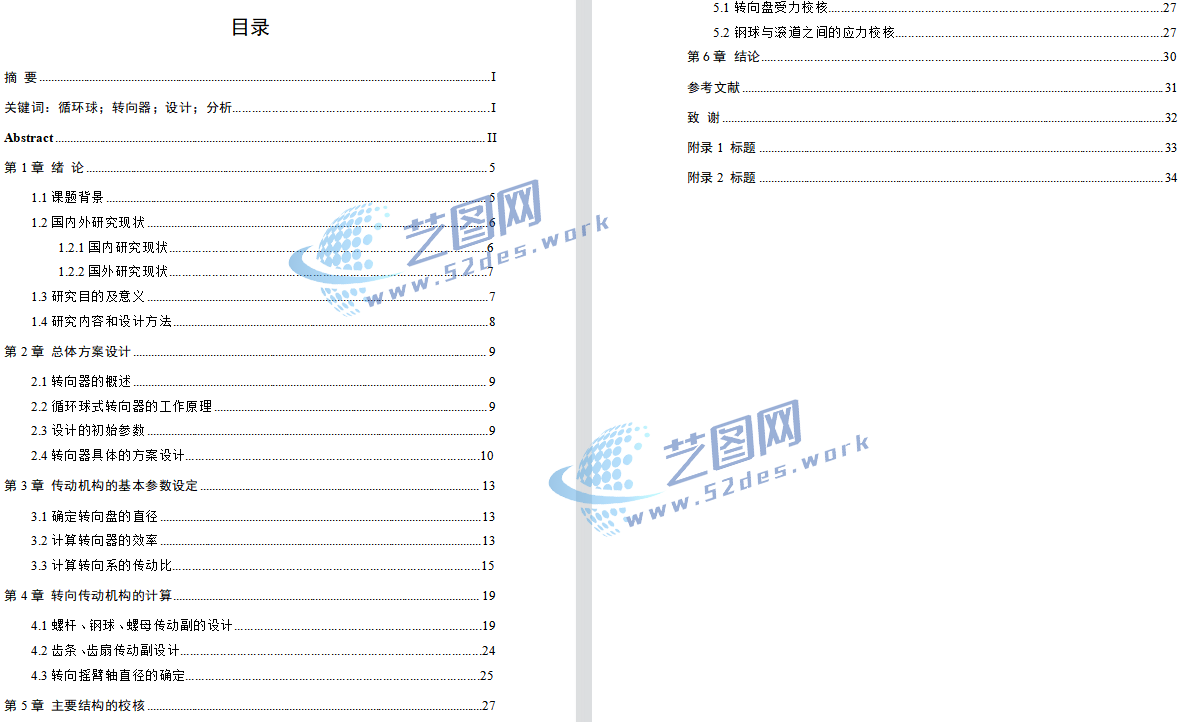

循环球式转向器设计说明书目录

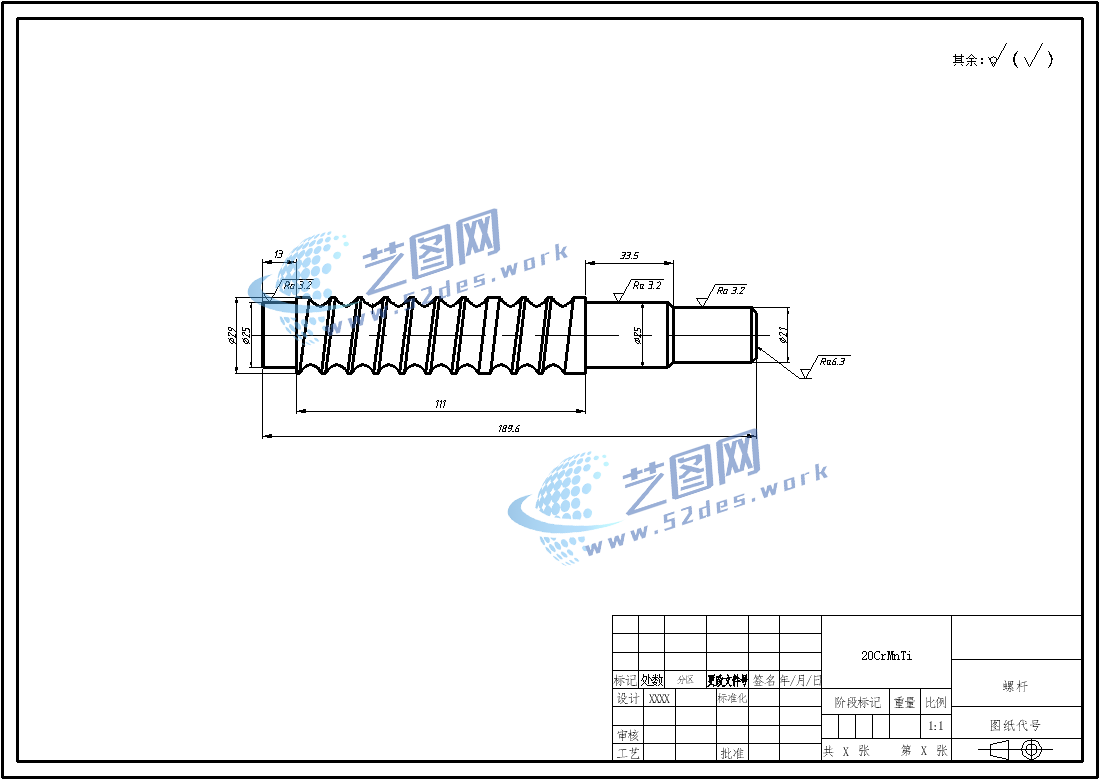

该转向器采用封闭式壳体结构，将传动零件集中安装于内部，通过滚珠循环系统降低运动副之间的摩擦阻力。转向螺杆表面加工有精密螺旋滚道，螺母内部布置多排钢球，钢球在滚道内循环运动，实现低摩擦传递。当方向盘转动时，螺杆驱动螺母产生轴向位移，带动齿条齿扇机构运动，使转向摇臂产生摆动，从而推动转向梯形机构完成车轮转向。
