1-4档变速叉铣叉脚夹具设计SW21版三维模型CAD图纸说明书C24745

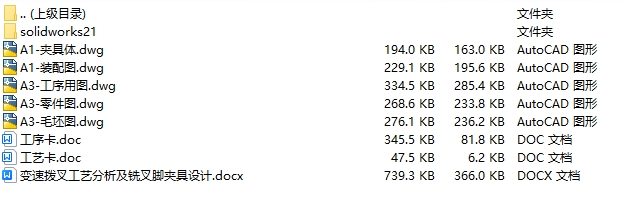

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图

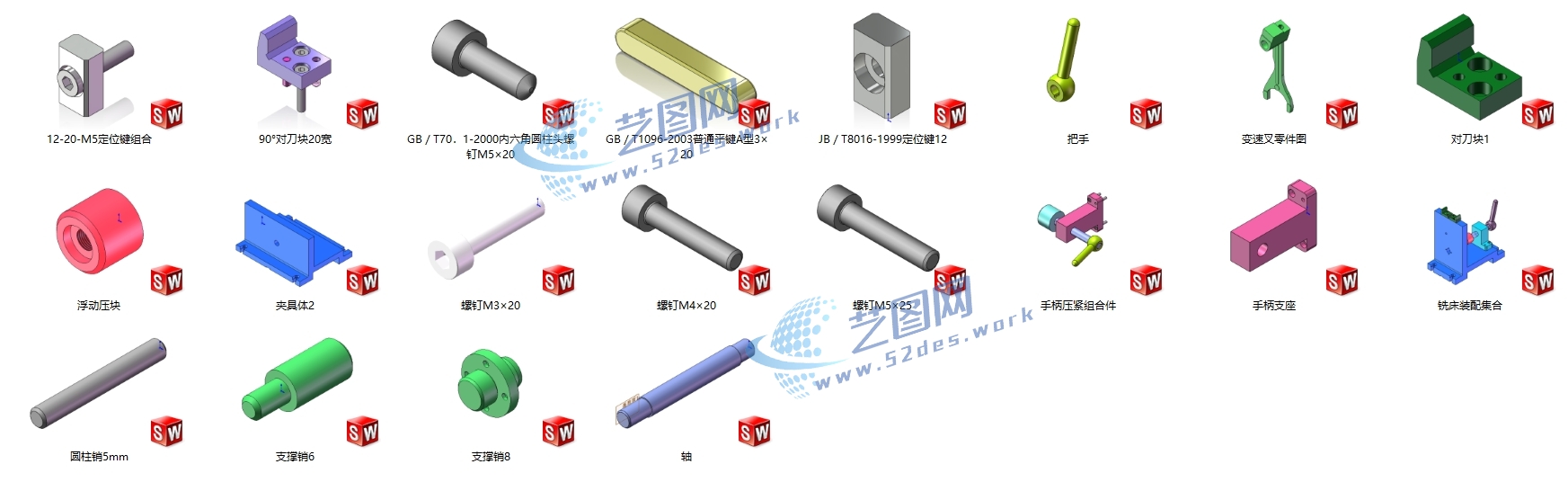

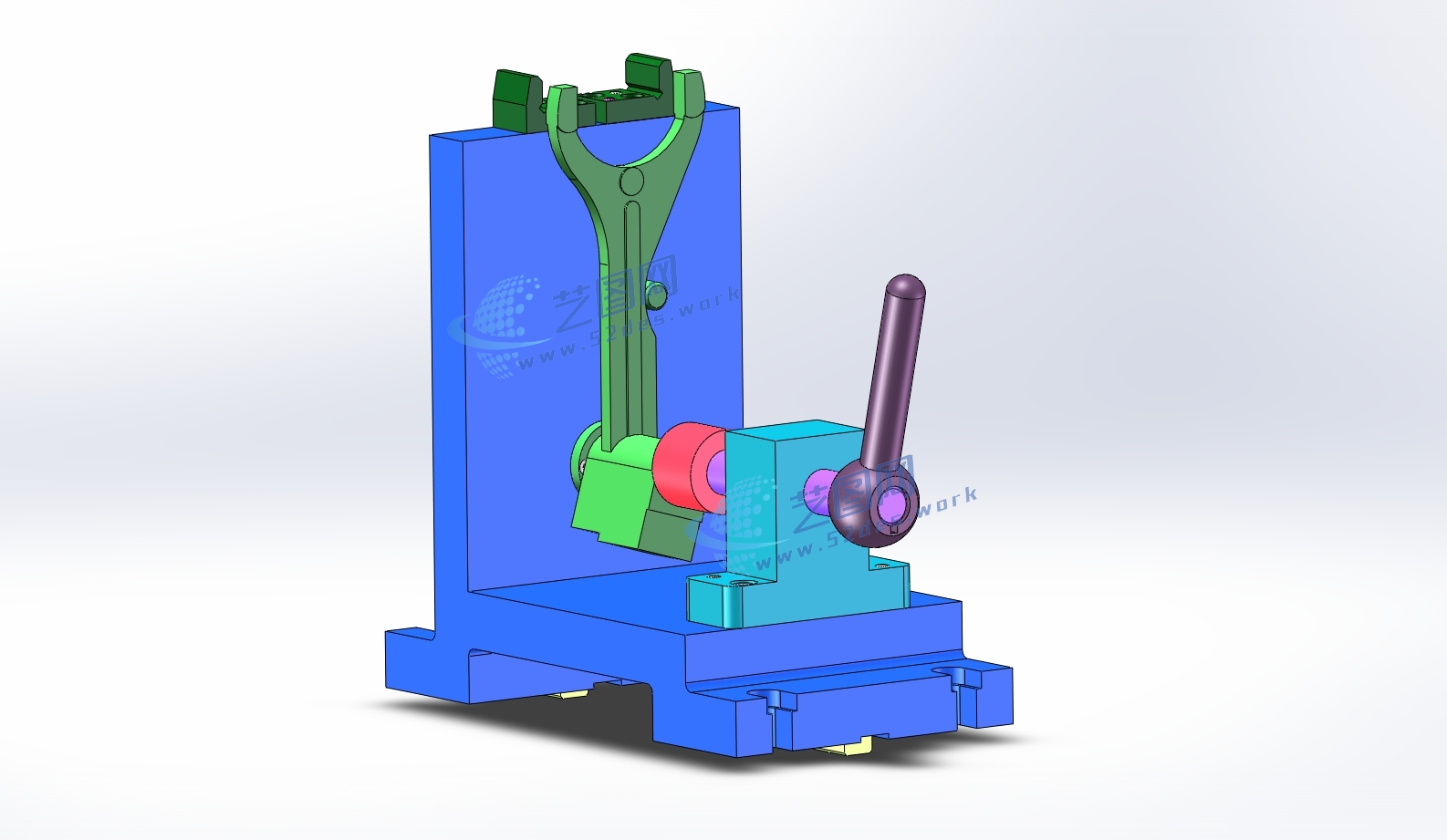

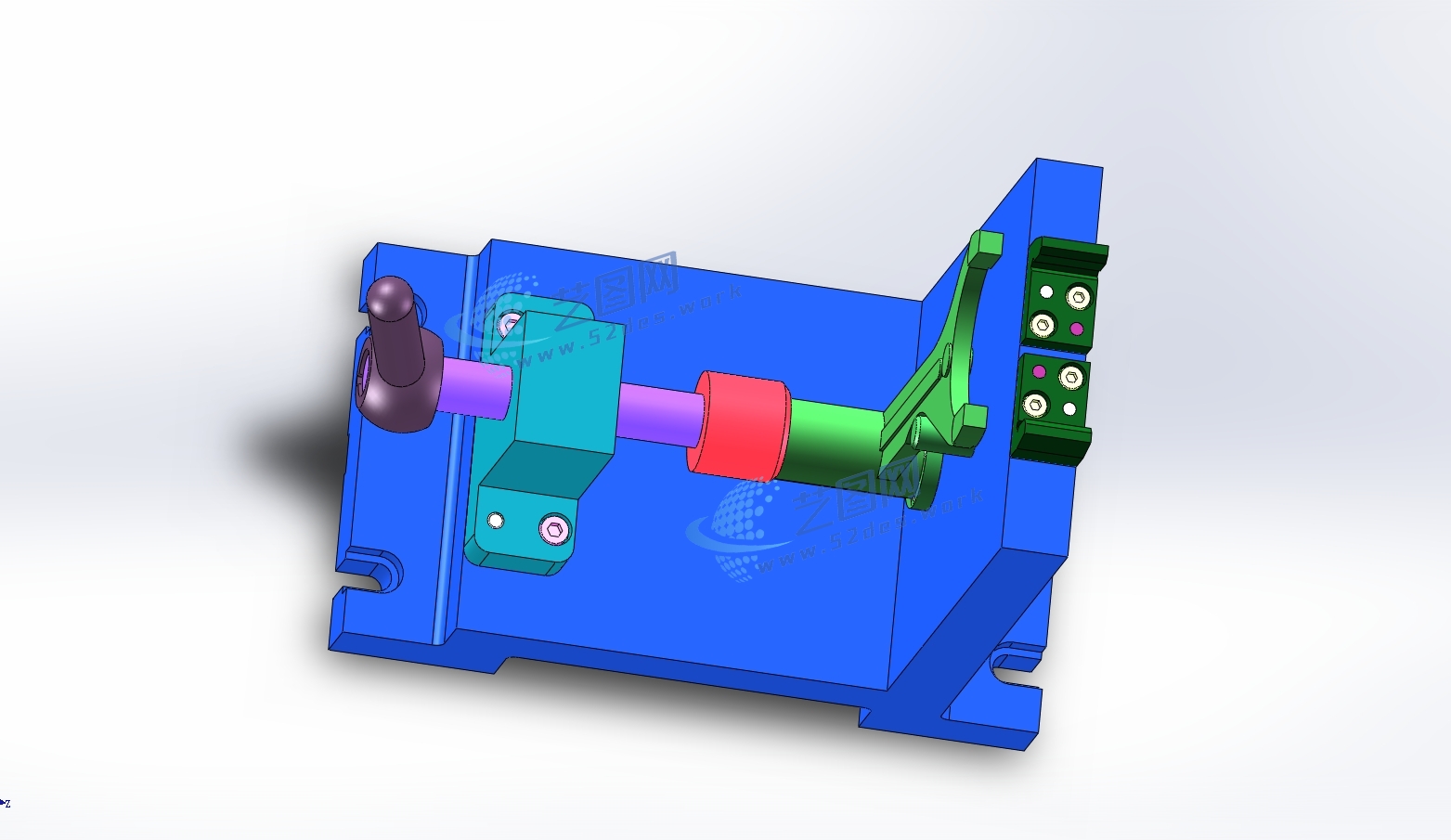

solidworks21版本、三维模型零件预览图 机械夹具solidworks21版本三维装配模型

本夹具为1-4档变速叉铣叉脚专用夹具，针对变速叉类零件叉脚加工工序设计，采用加工后的孔、定位销及靠边销组合定位方式。夹具以工件已加工孔作为主要定位基准，通过定位销与孔配合限制工件的旋转及径向位移；同时利用靠边销对工件侧向位置进行约束，保证变速叉安装方向准确，使叉脚铣削位置与零件基准保持一致，提高加工精度和重复定位可靠性。

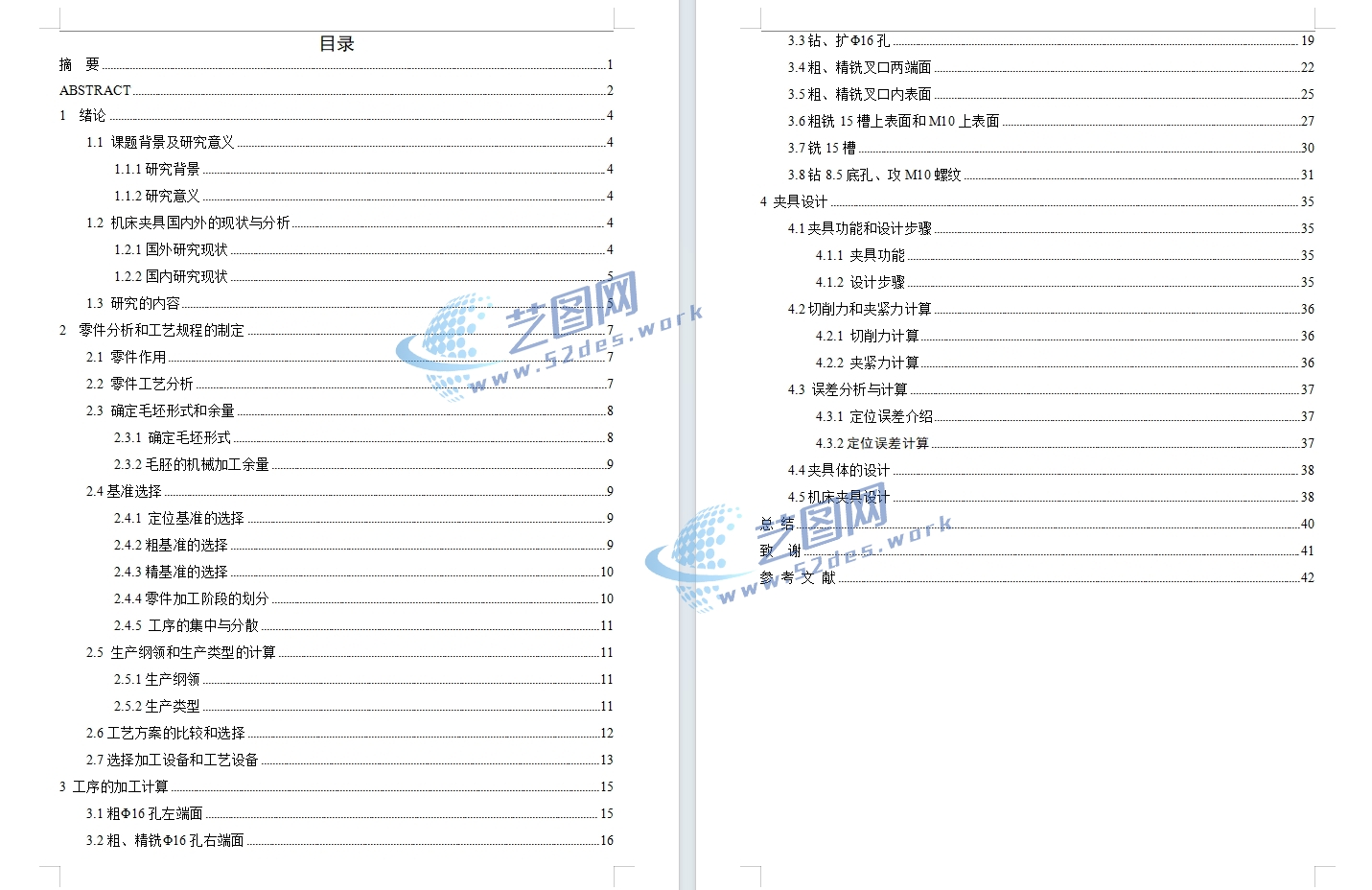

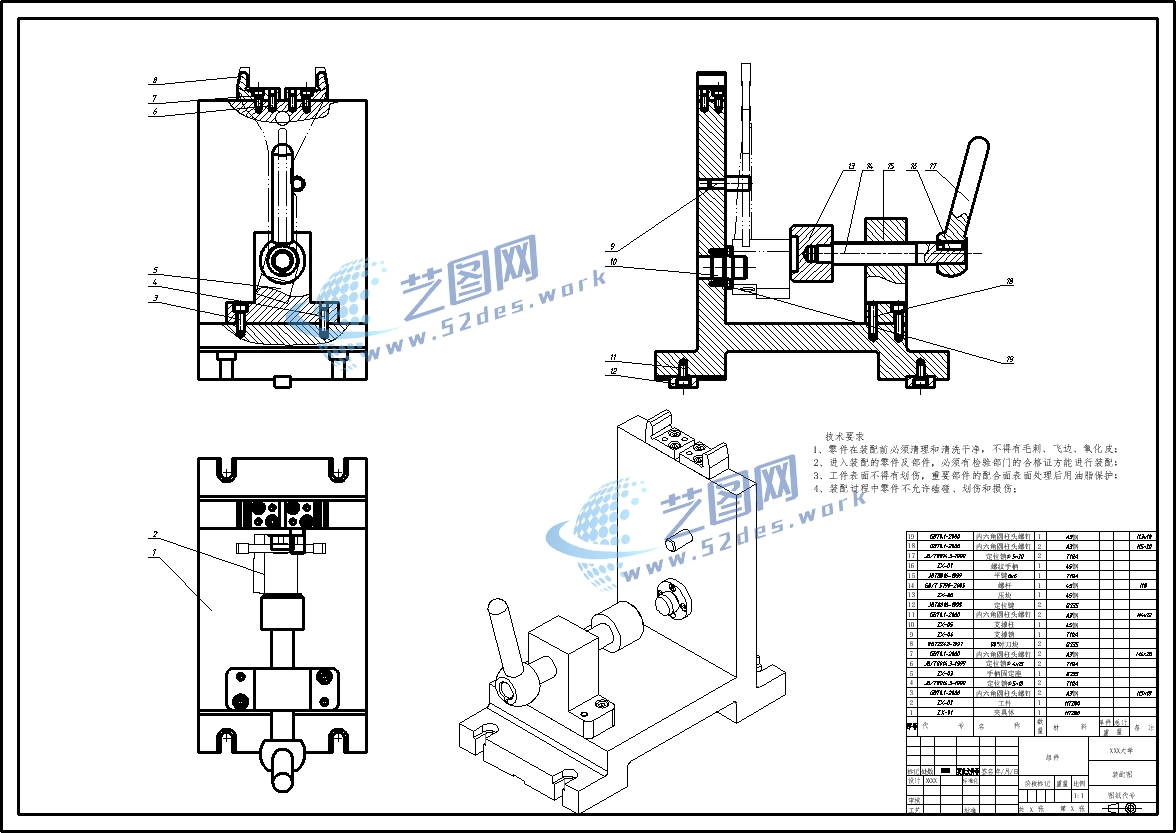

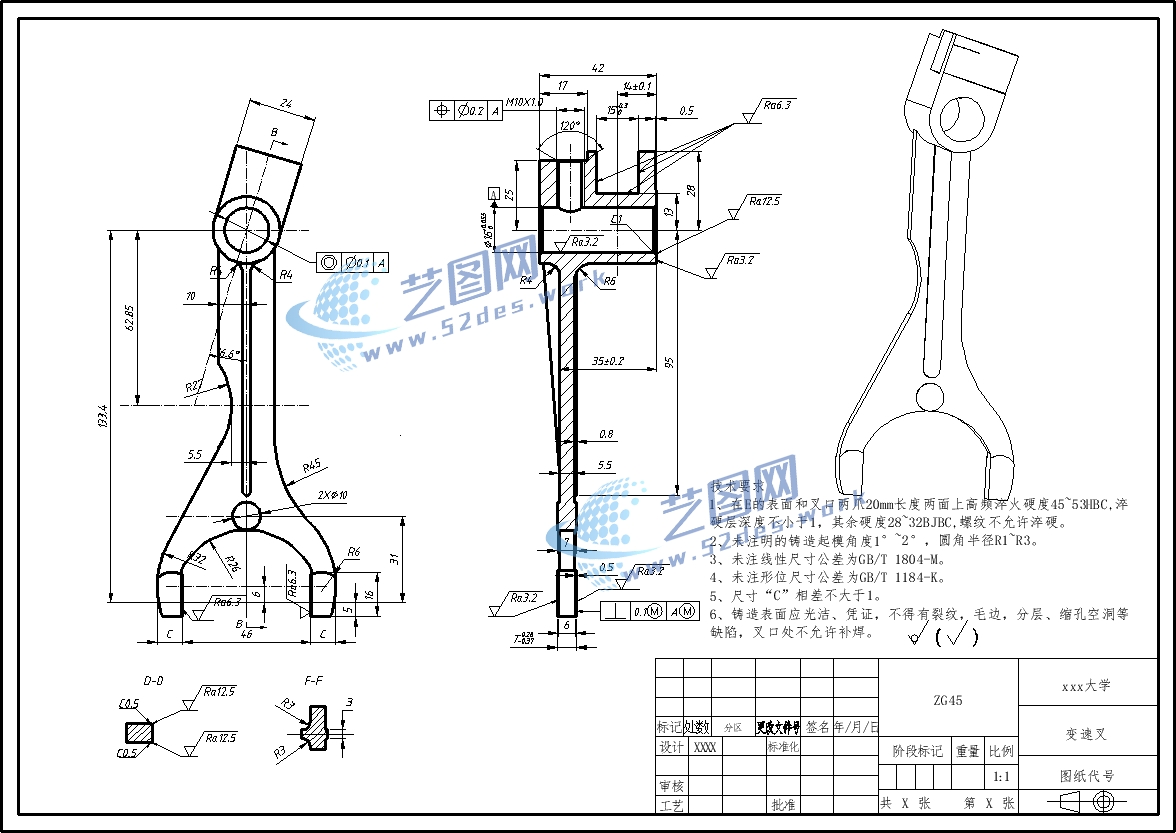

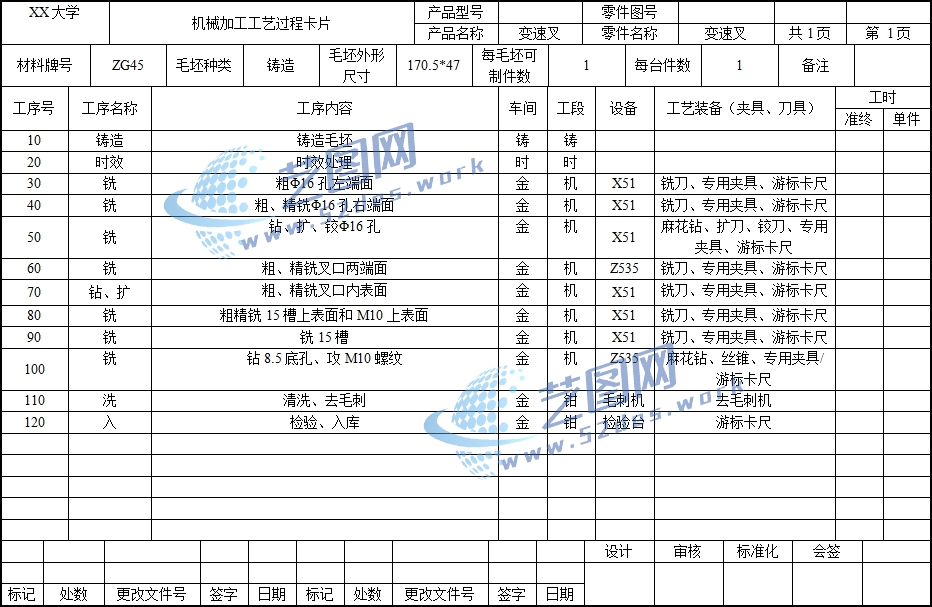

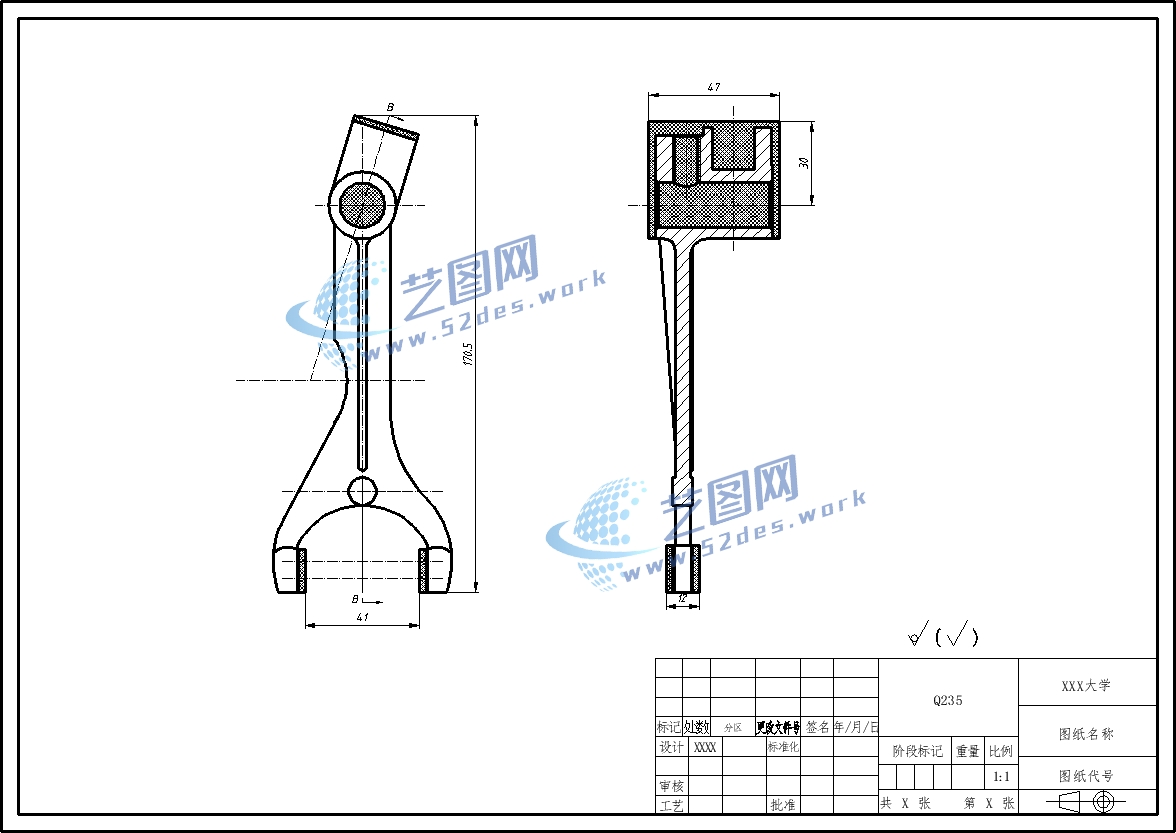

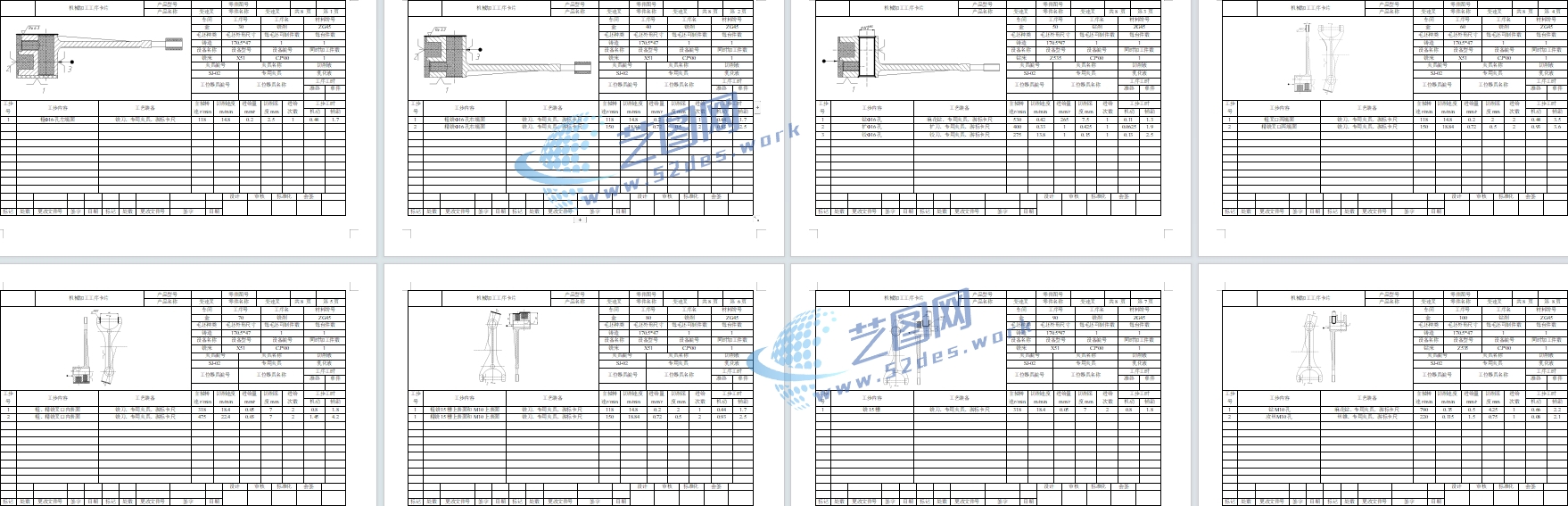

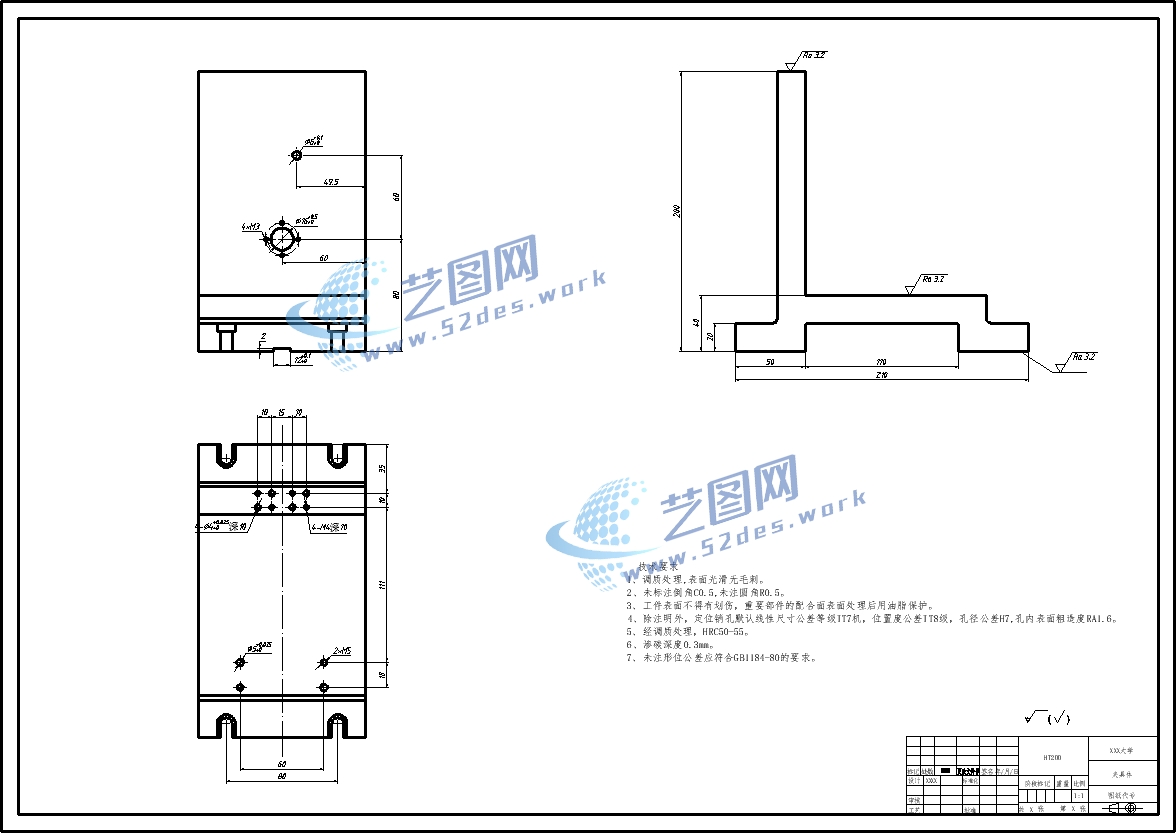

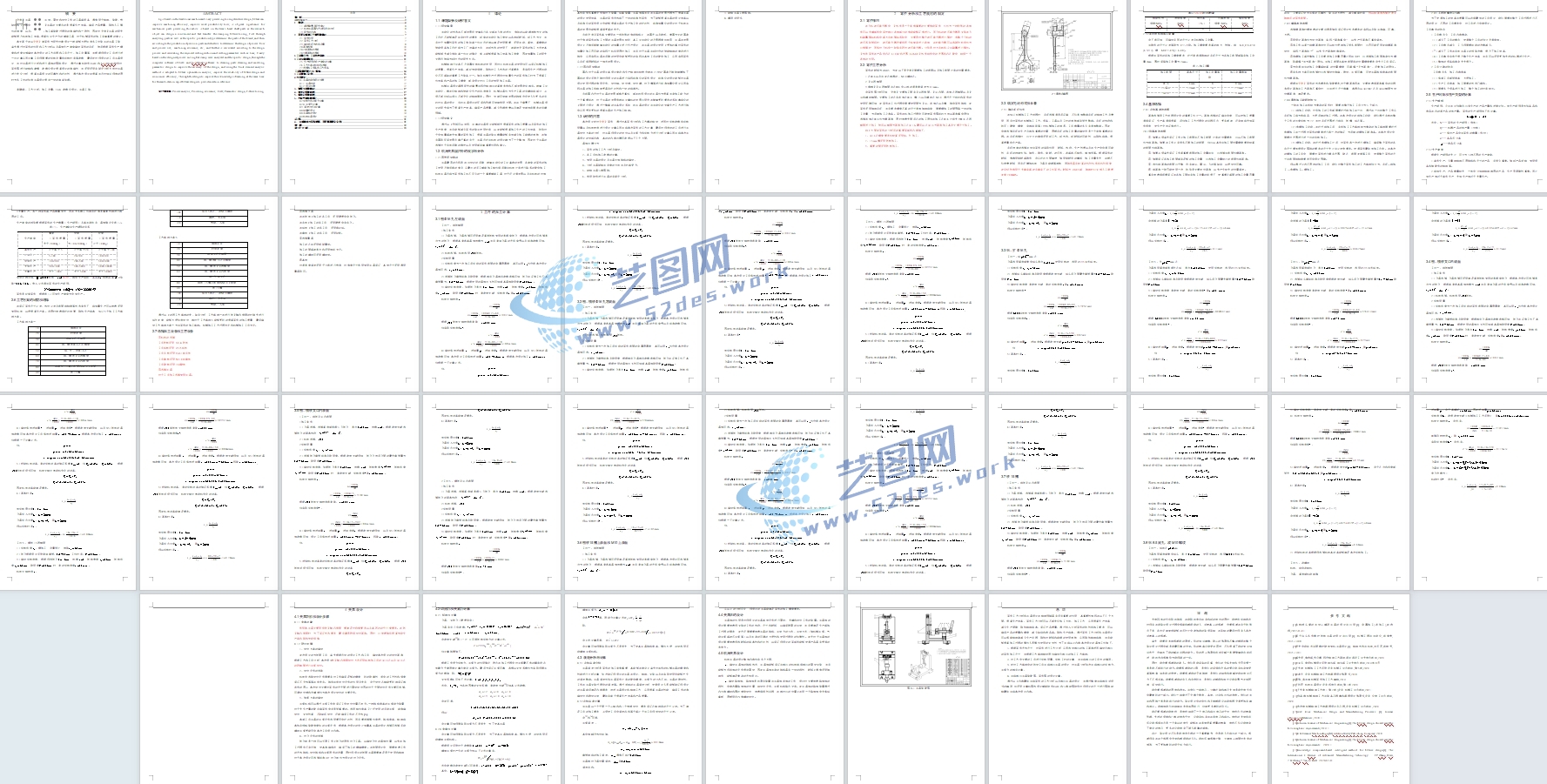

新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：变速叉 新国标CAD图纸：夹具体 新国标CAD图纸：变速叉毛坯图 机械加工工艺卡 机械加工工序卡变速叉夹具设计说明书目录

夹紧机构采用手柄螺纹驱动压块夹紧结构，通过旋转手柄带动螺杆产生轴向夹紧力，使压块对工件施加稳定压力。夹具体采用立式支撑结构，对变速叉整体形成良好的支撑刚度，减少铣削过程中的振动和变形。该夹具结构紧凑，装夹操作方便，适用于铣床批量加工，可有效保证叉脚尺寸、形状及相对位置精度。
