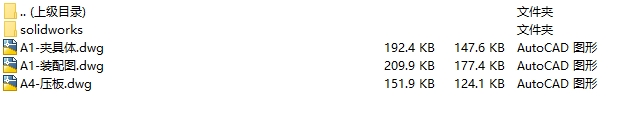

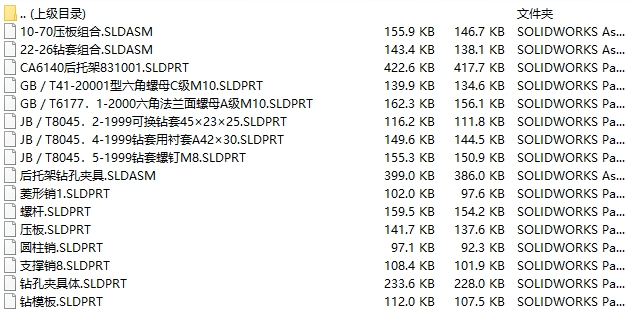

文件内容：solidworks21版三维模型、CAD图纸

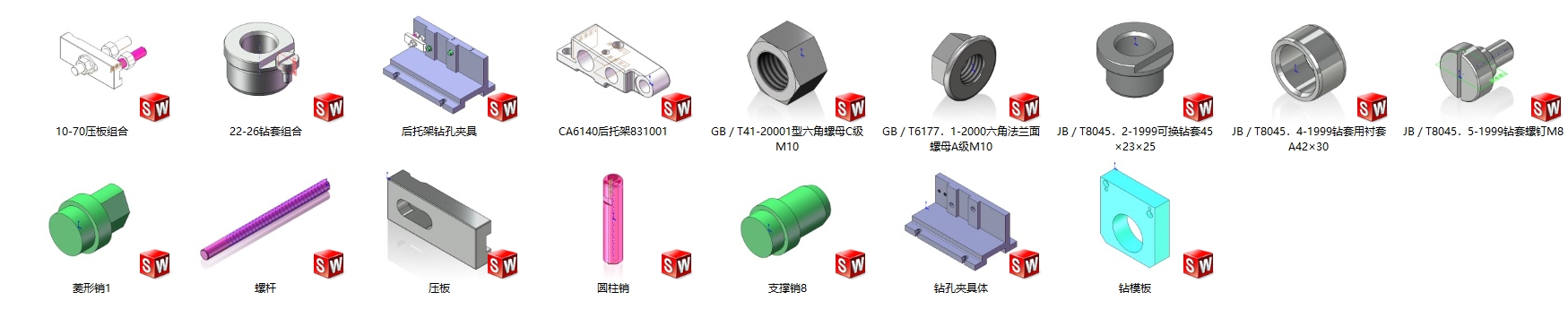

solidworks21版本、三维模型零件预览图

该后托架钻30孔夹具采用专用定位夹紧结构设计，主要由夹具体、定位支撑元件、侧向压紧机构、钻套导向装置以及底座组成。夹具根据后托架零件结构特点，采用底面和侧面作为主要定位基准，通过支撑块与定位元件实现工件准确定位，再利用侧向螺旋夹紧机构对零件进行固定，保证钻削过程中工件具有良好的稳定性。夹具整体采用刚性底座结构，提高加工过程中的抗振能力，确保Φ30孔加工精度。

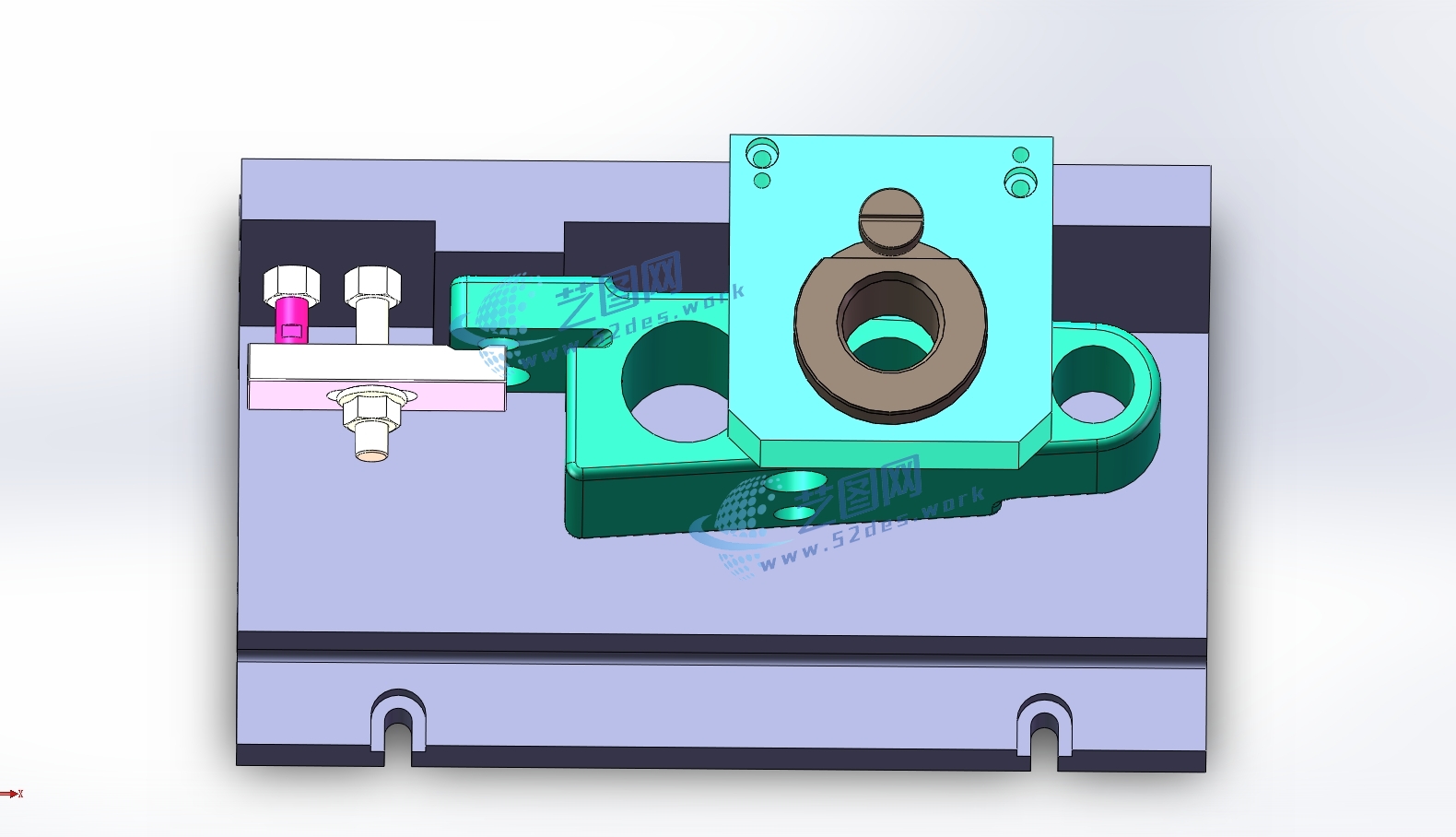

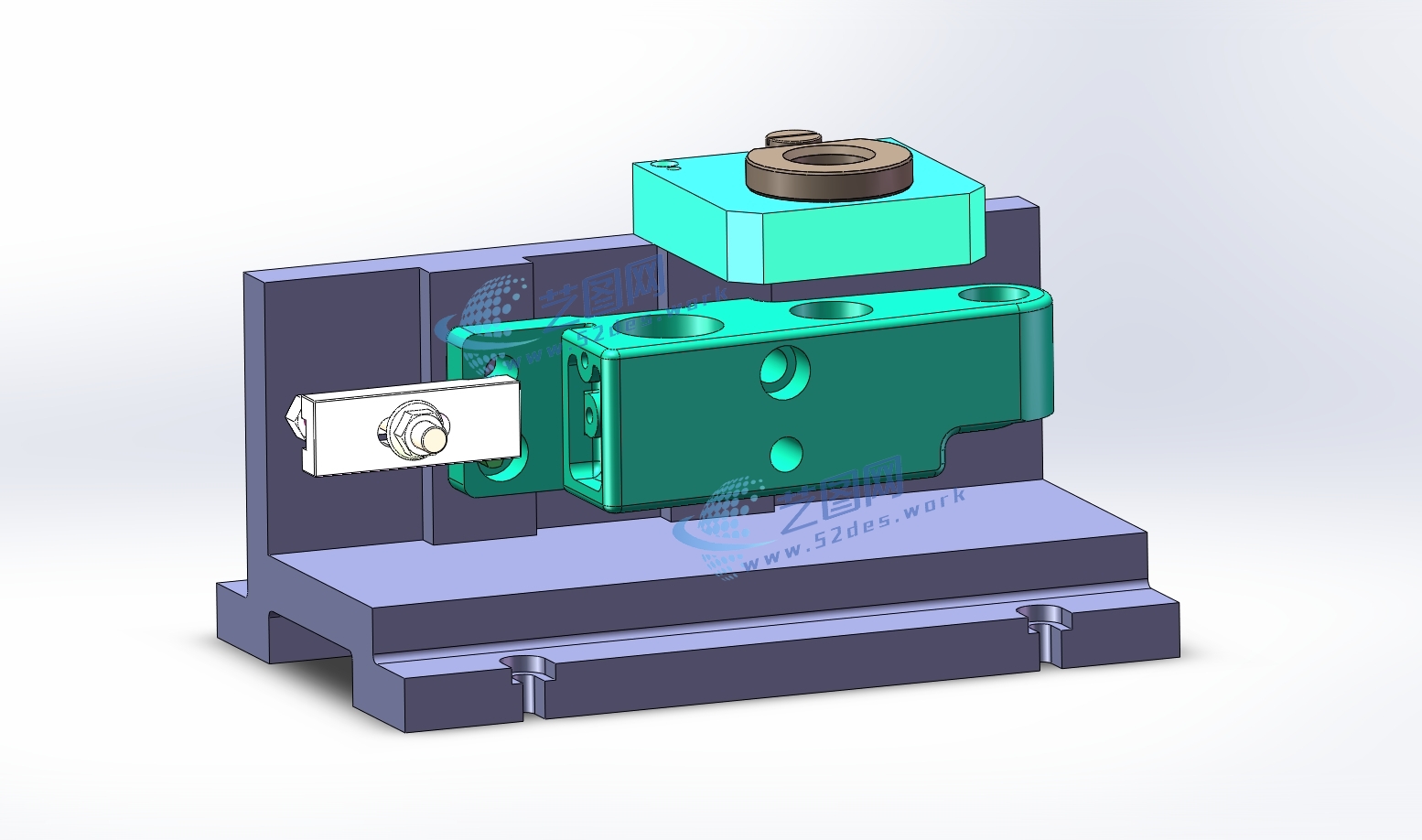

机械夹具solidworks21版本三维装配模型

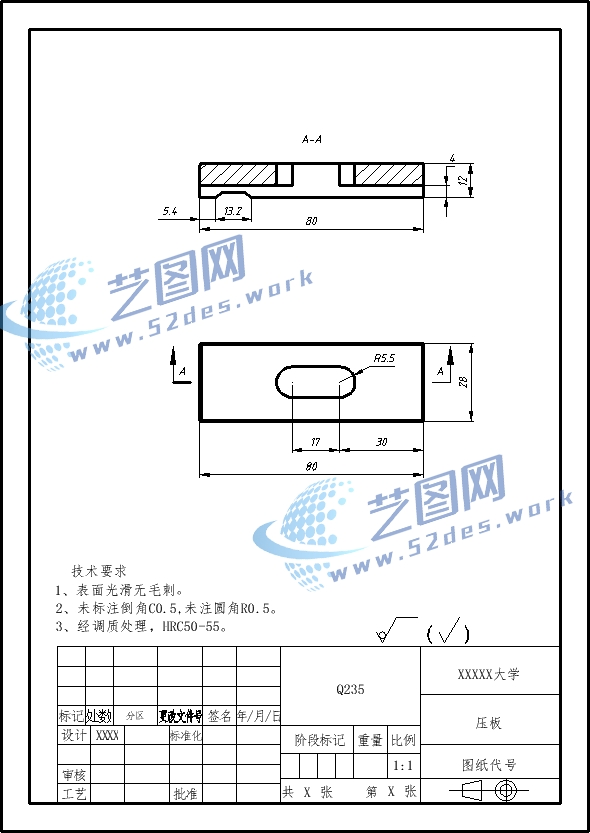

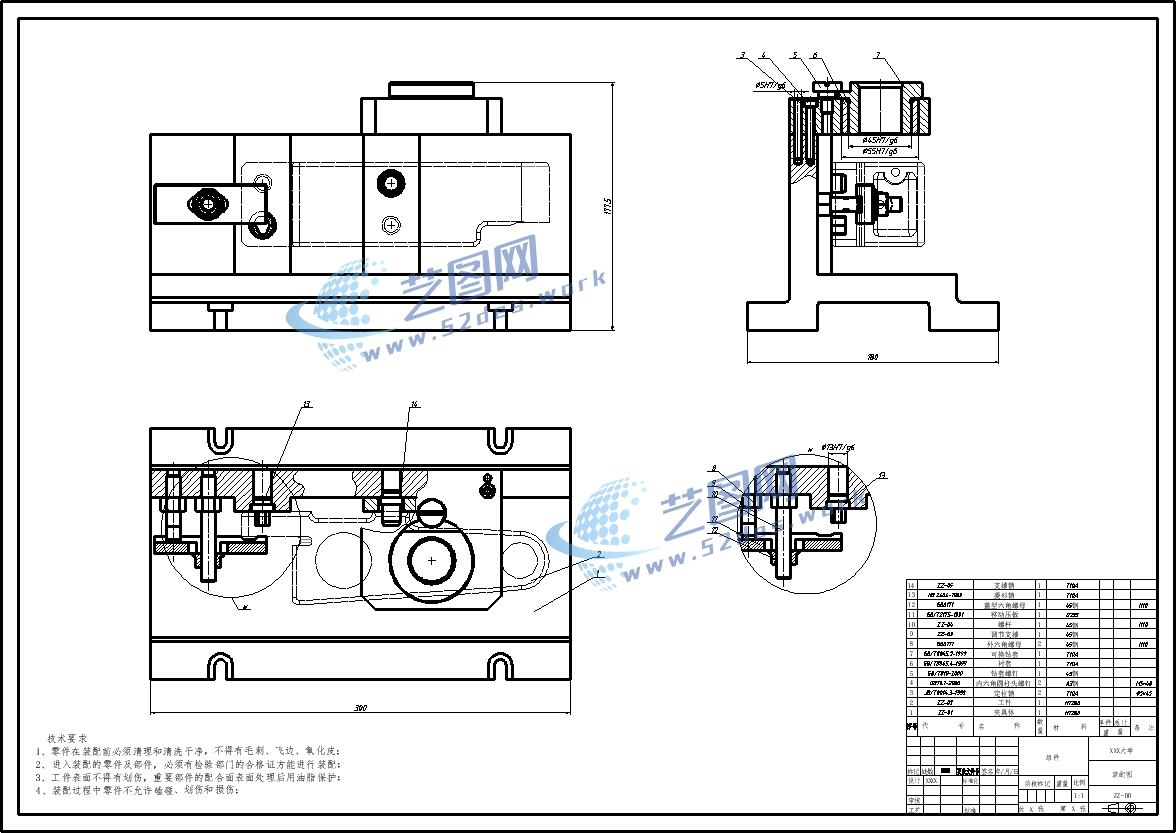

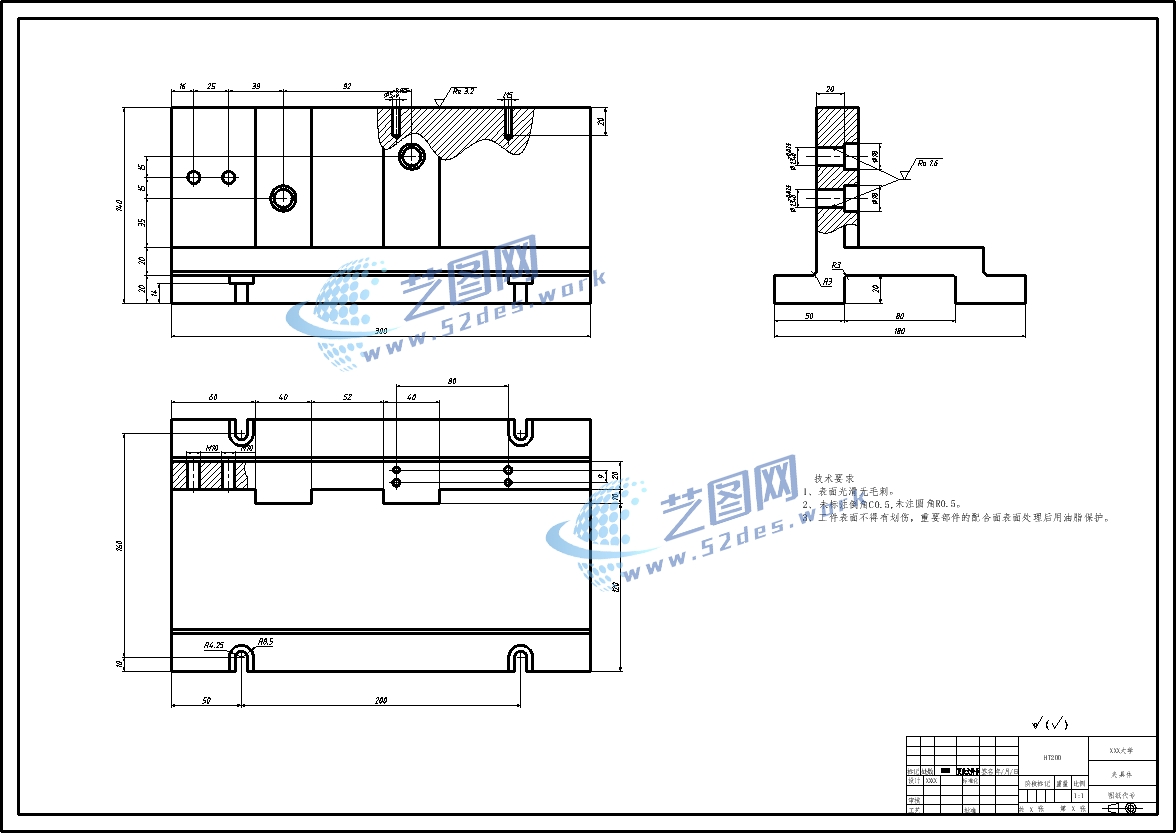

新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：夹具体

该夹具针对后托架大孔钻削工序进行专用化设计，通过合理布置定位点与夹紧点，实现工件六自由度限制，避免钻削过程中出现偏移或转动。导向套结构对钻头运动方向进行精确约束，提高孔加工的位置精度和尺寸一致性；夹紧机构操作简单，装卸效率高，适用于后托架类零件批量生产加工，可满足机械制造领域高效、高精度专用工装夹具的应用需求。
