十字轴车床夹具solidworks三维模型C24789

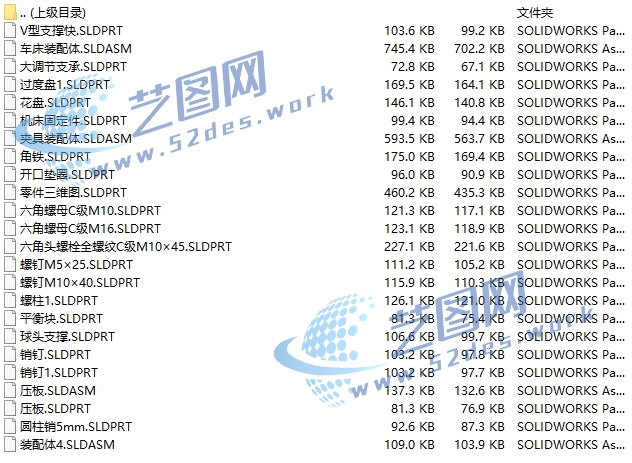

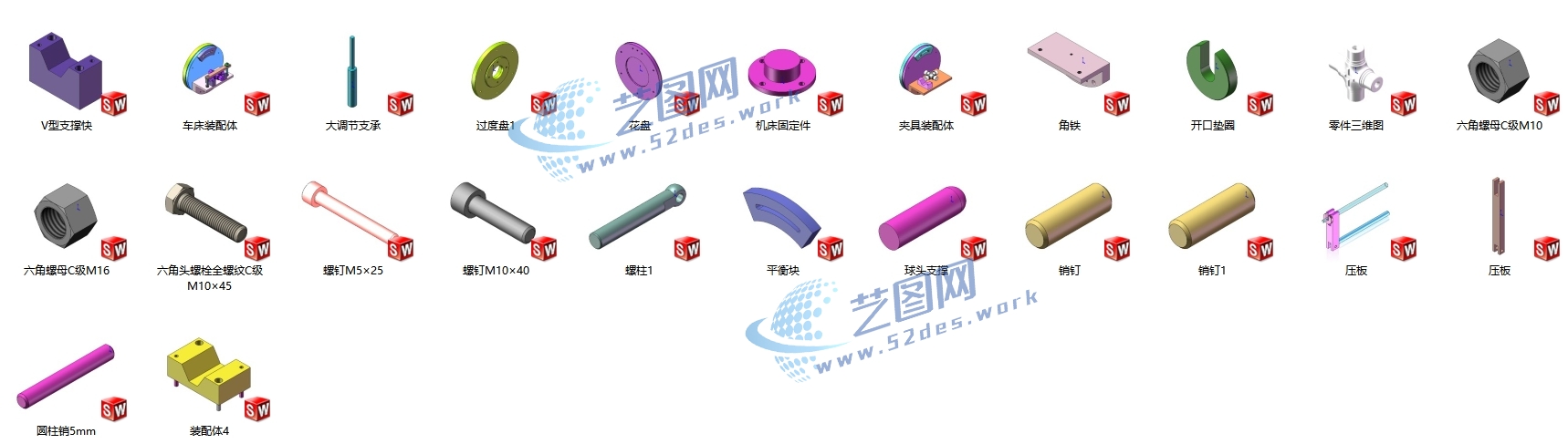

solidworks21版本、三维模型零件预览图

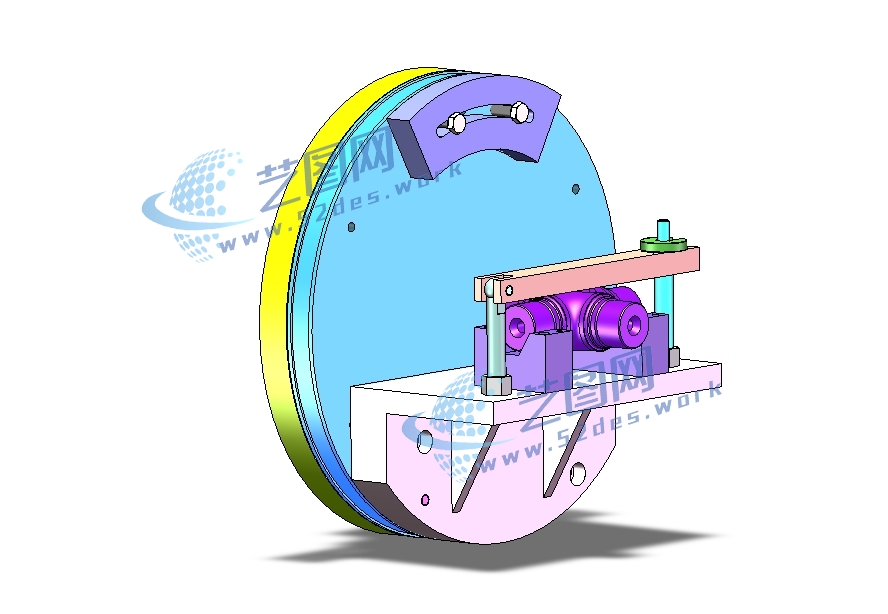

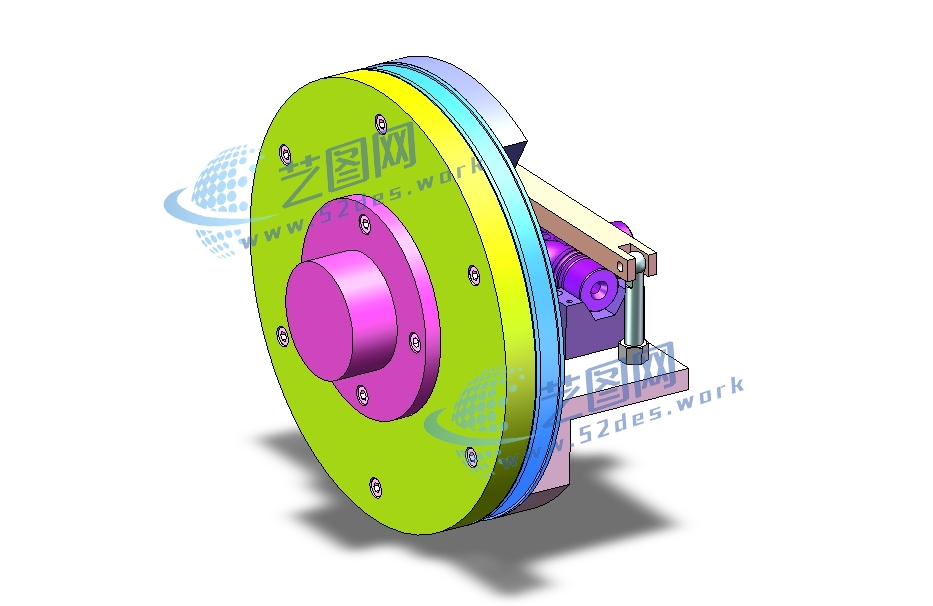

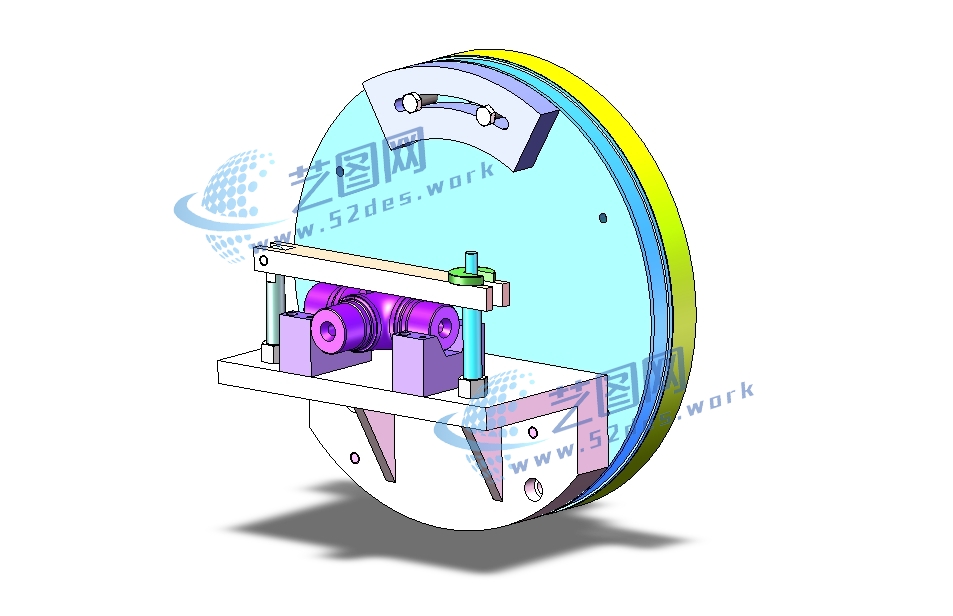

夹具整体采用圆盘式夹具体与车床主轴连接，保证夹具旋转过程中的整体刚性。零件安装时，通过中部支撑结构对十字轴进行承托定位，使工件保持稳定加工位置；上方设置压板夹紧机构，对工件施加压紧力，防止车削过程中因切削力作用产生松动或振动。

机械夹具solidworks21版本三维装配模型
该夹具充分结合十字轴零件外形特点，通过支撑定位与压紧相结合的方式，提高了工件装夹可靠性和加工精度。结构具有安装方便、刚性较好、定位稳定等特点，可用于十字轴轴颈、端面等回转表面的车削加工，为类似异形轴类零件的专用夹具设计提供参考。
