球笼式万向节结构设计含CAD图纸+solidworks14三维模型+说明书｜C20957

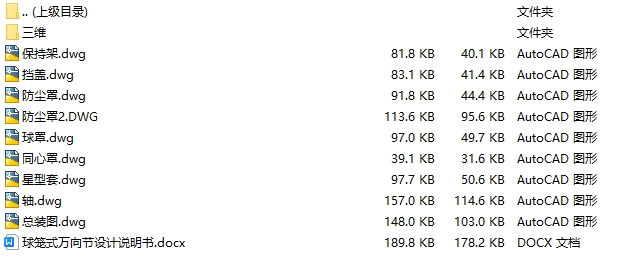

文件内容：solidworks14版三维模型、CAD图纸、设计说明书球笼式万向节solidworks14版本模型源文件，可编辑，含参数

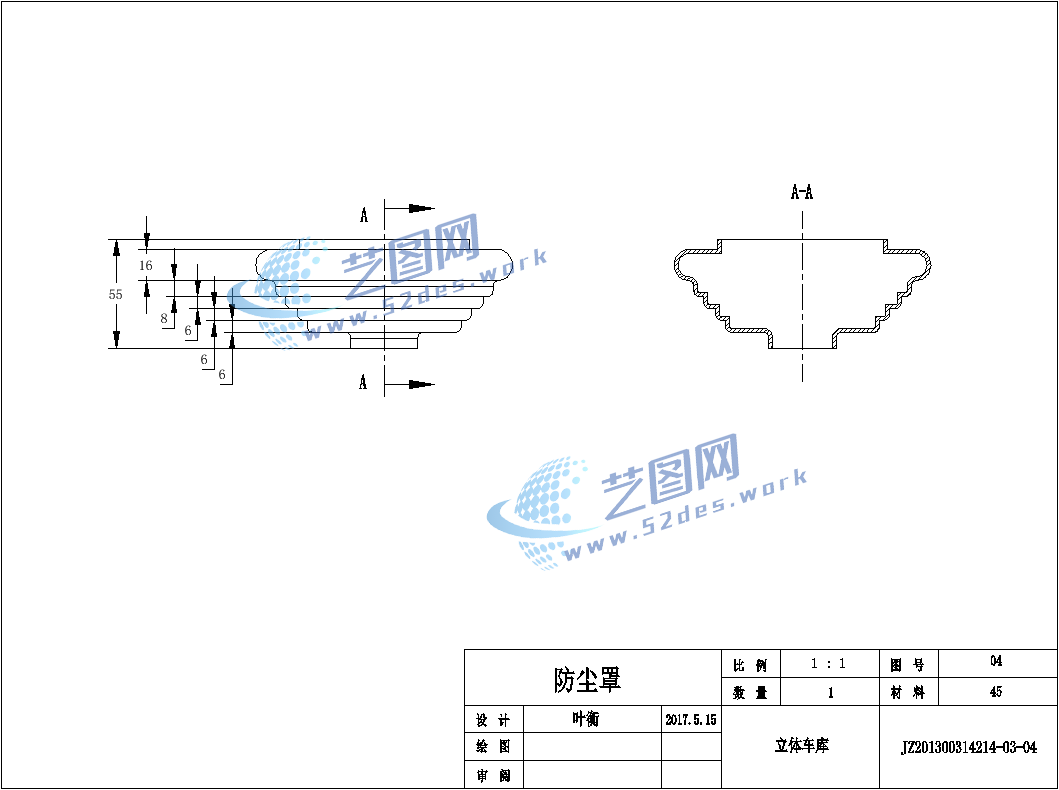

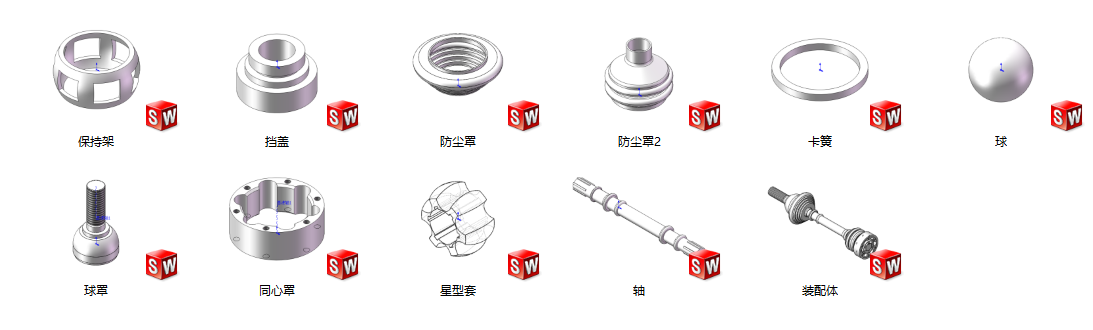

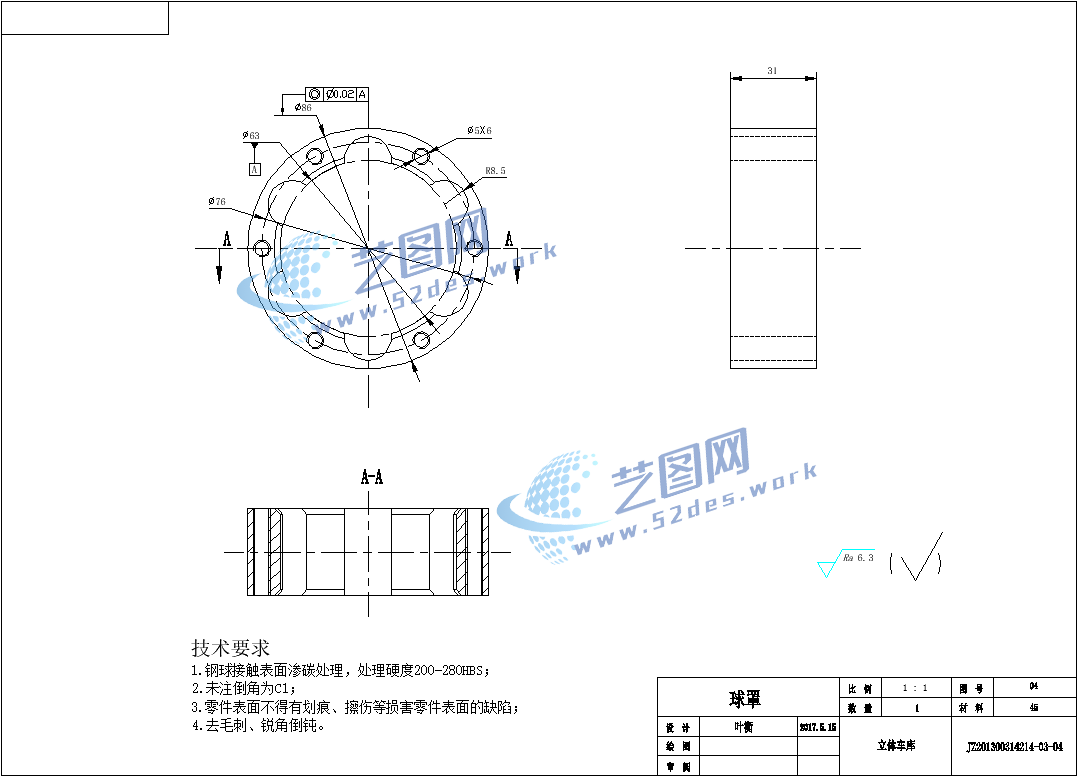

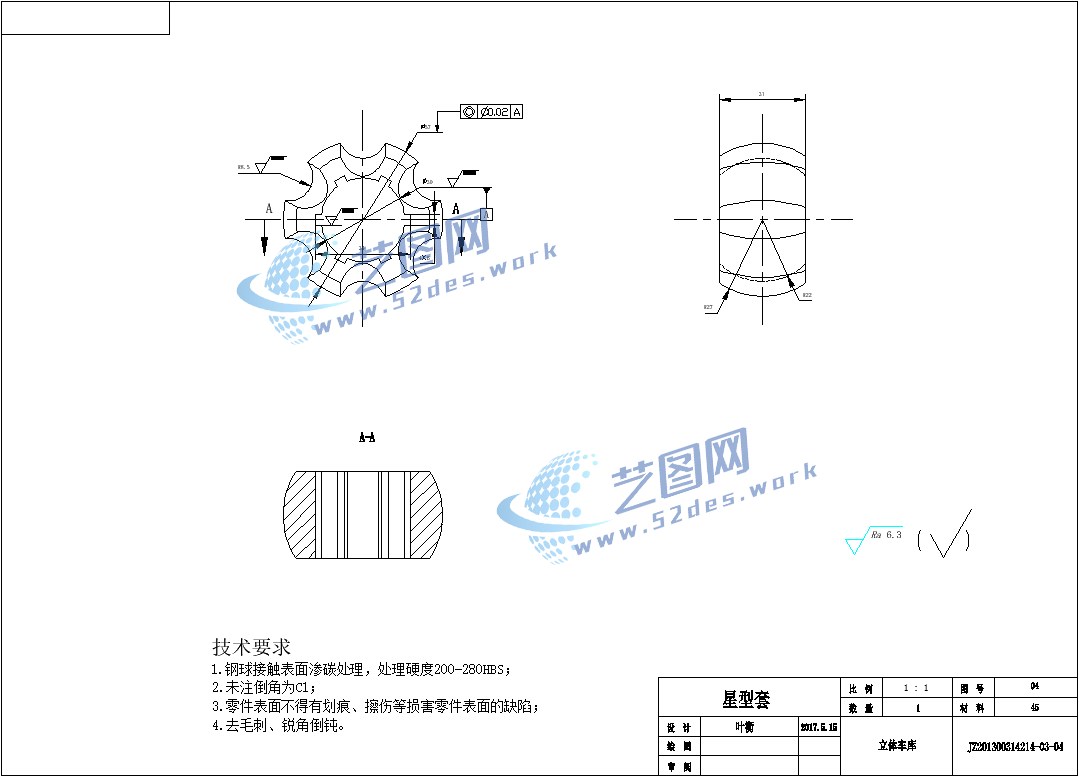

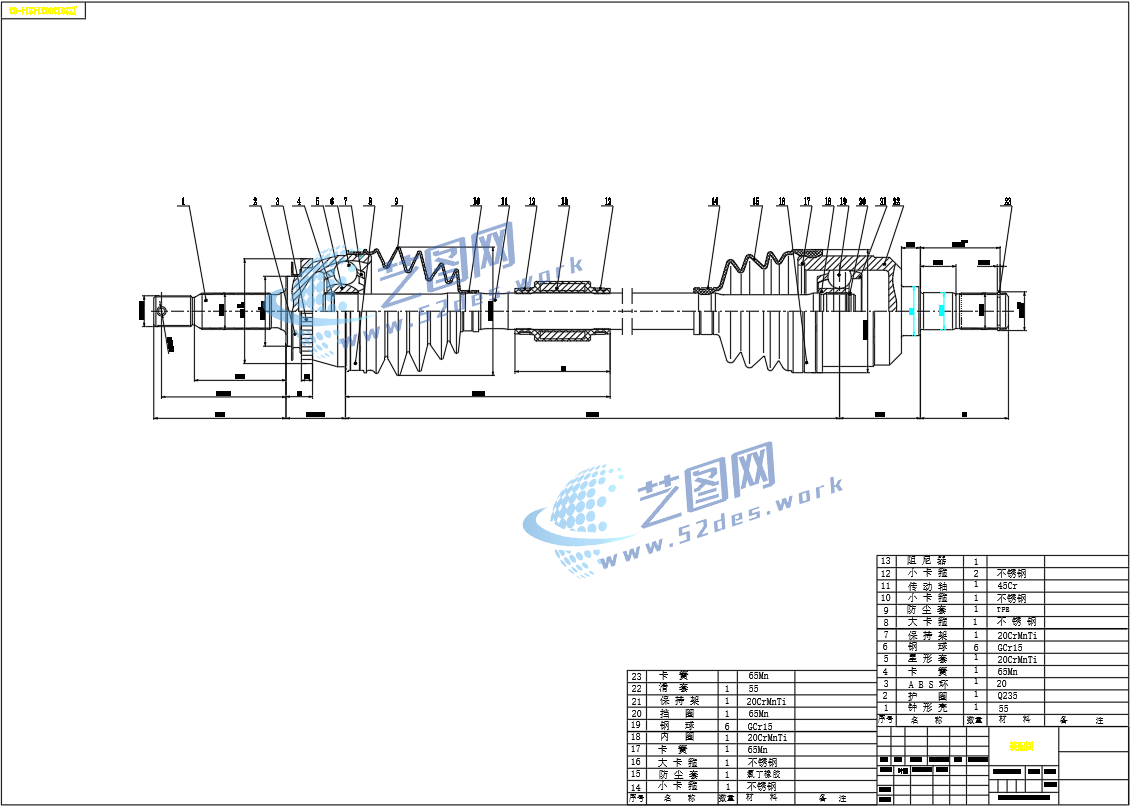

球笼式万向节solidworks14版本三维装配模型 国标CAD图纸：机械结构设计装配图

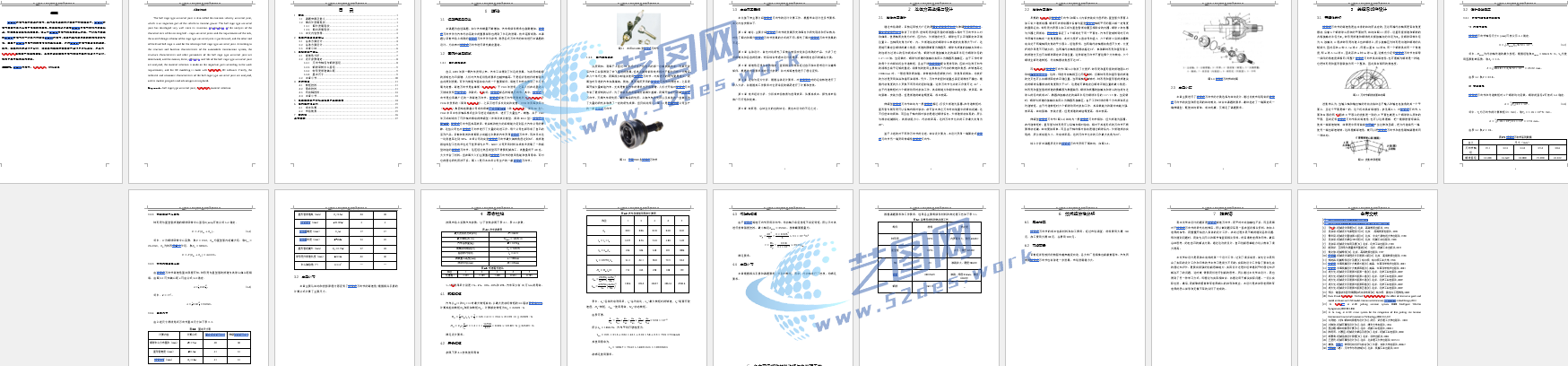

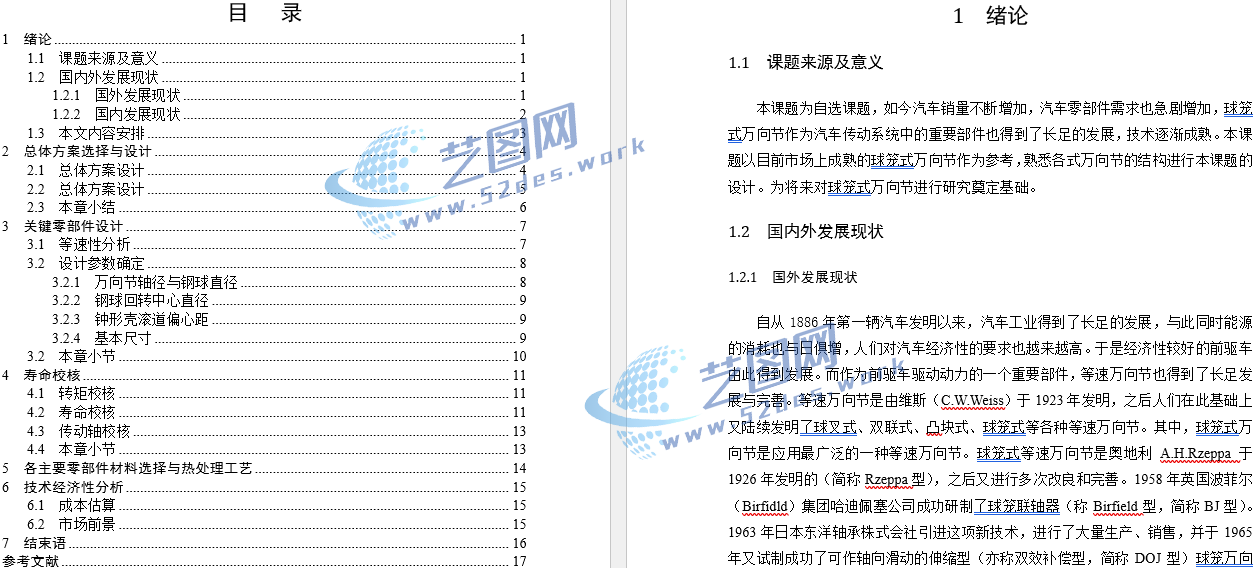

球笼式万向节设计说明书目录

该球笼式万向节采用等速万向传动结构设计，主要由外球笼、内球笼、保持架、钢球、星形套、传动轴及防护组件组成，通过钢球在球道内滚动实现动力传递与角度补偿。其核心工作原理是利用内外滚道与保持架约束钢球运动，使输入轴与输出轴在存在夹角变化时仍保持恒定转速传递，有效降低传动过程中的速度波动和振动，提高车辆传动系统运行平稳性。

结构采用精密球道加工与多钢球均布设计，使载荷能够均匀分布于各接触点，提高承载能力和耐磨性能。内外球笼之间通过滑动配合实现轴向位移补偿，可适应悬架运动及驱动轴长度变化需求。整体结构具有传动效率高、转向灵活、噪声低、使用寿命长等特点，广泛应用于汽车驱动半轴、前轮转向驱动系统及高速旋转传动机构中。
