盘式制动器结构设计含CAD图纸+solidworks16三维模型+说明书｜C23662

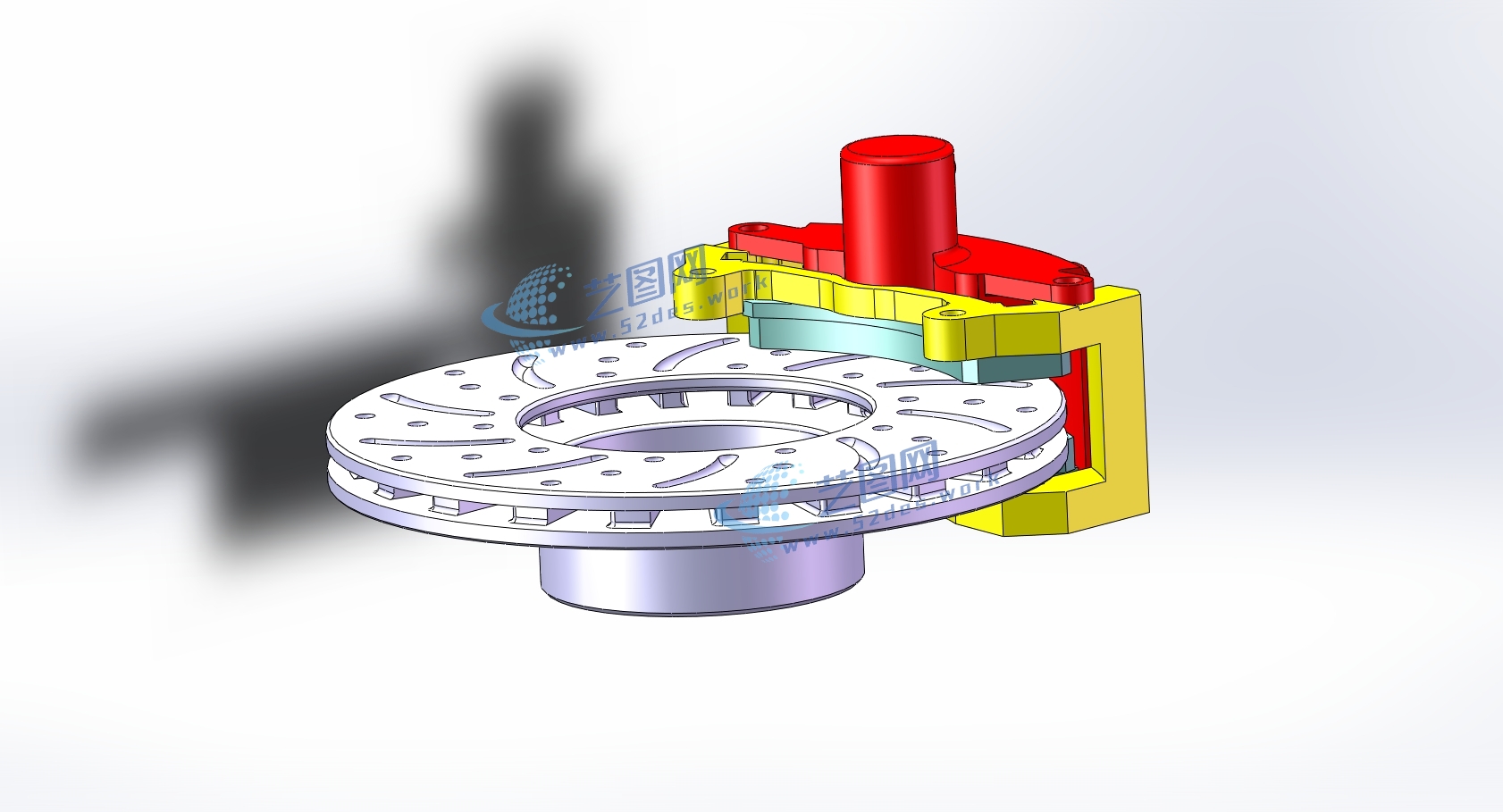

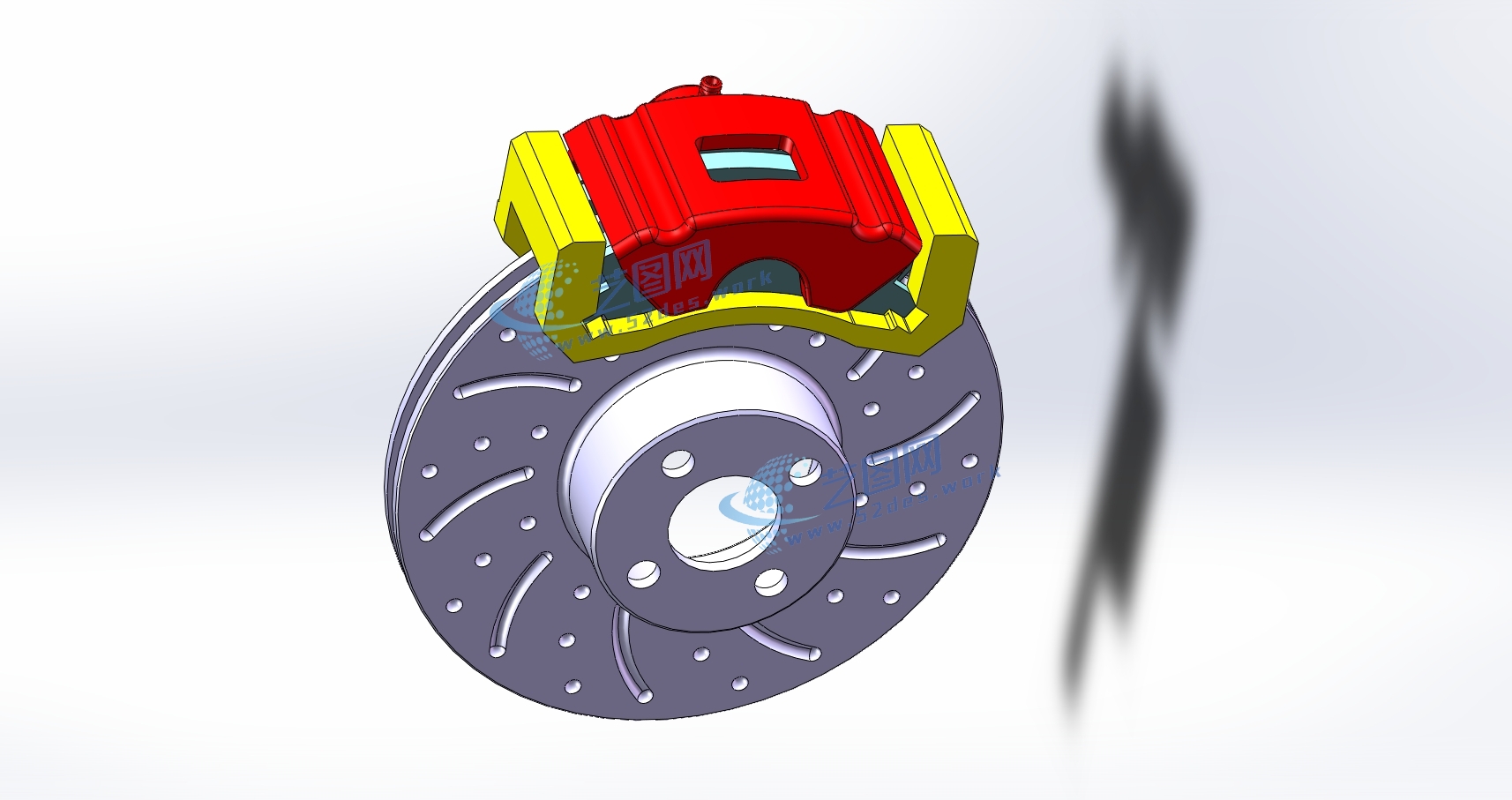

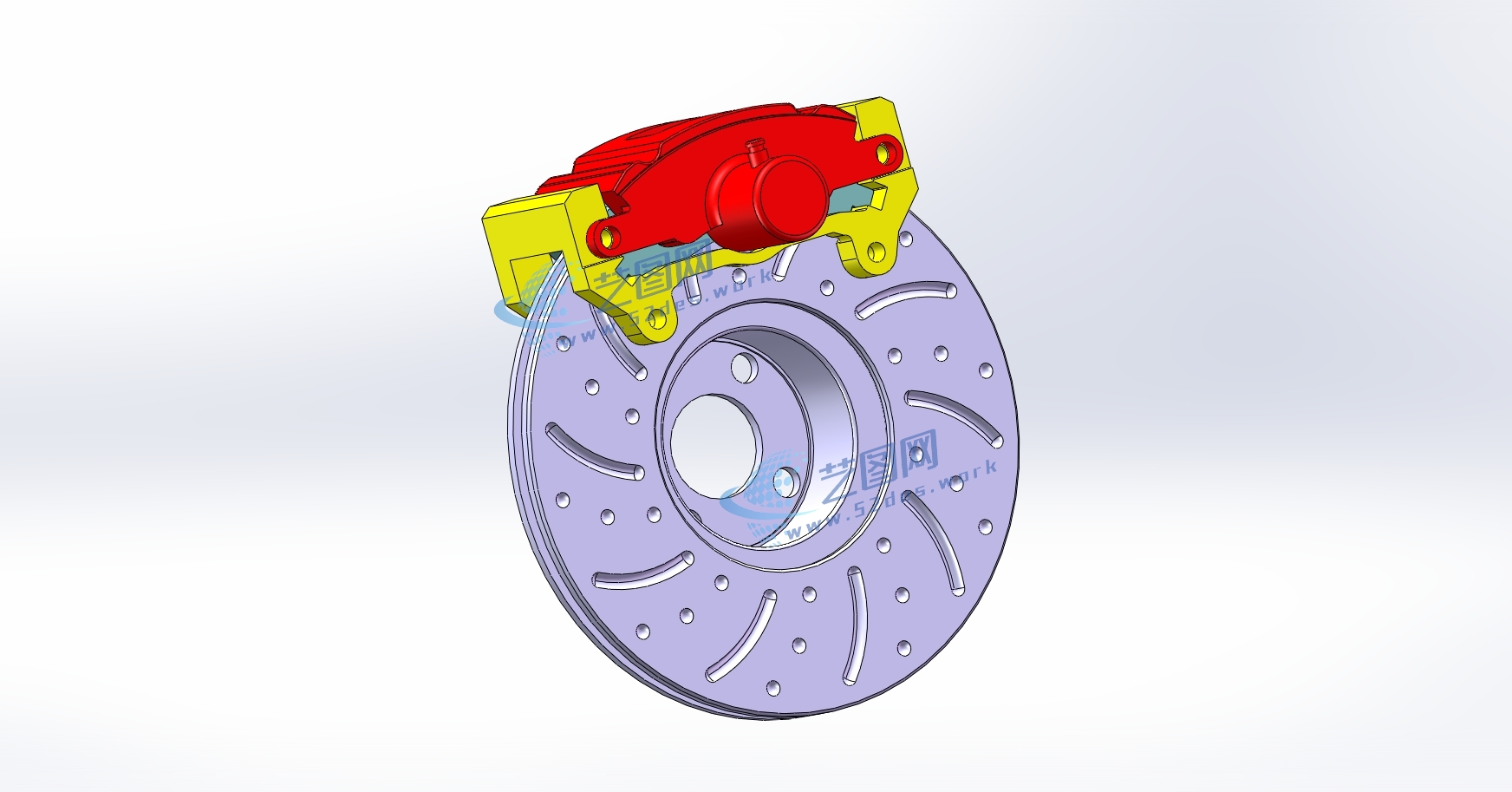

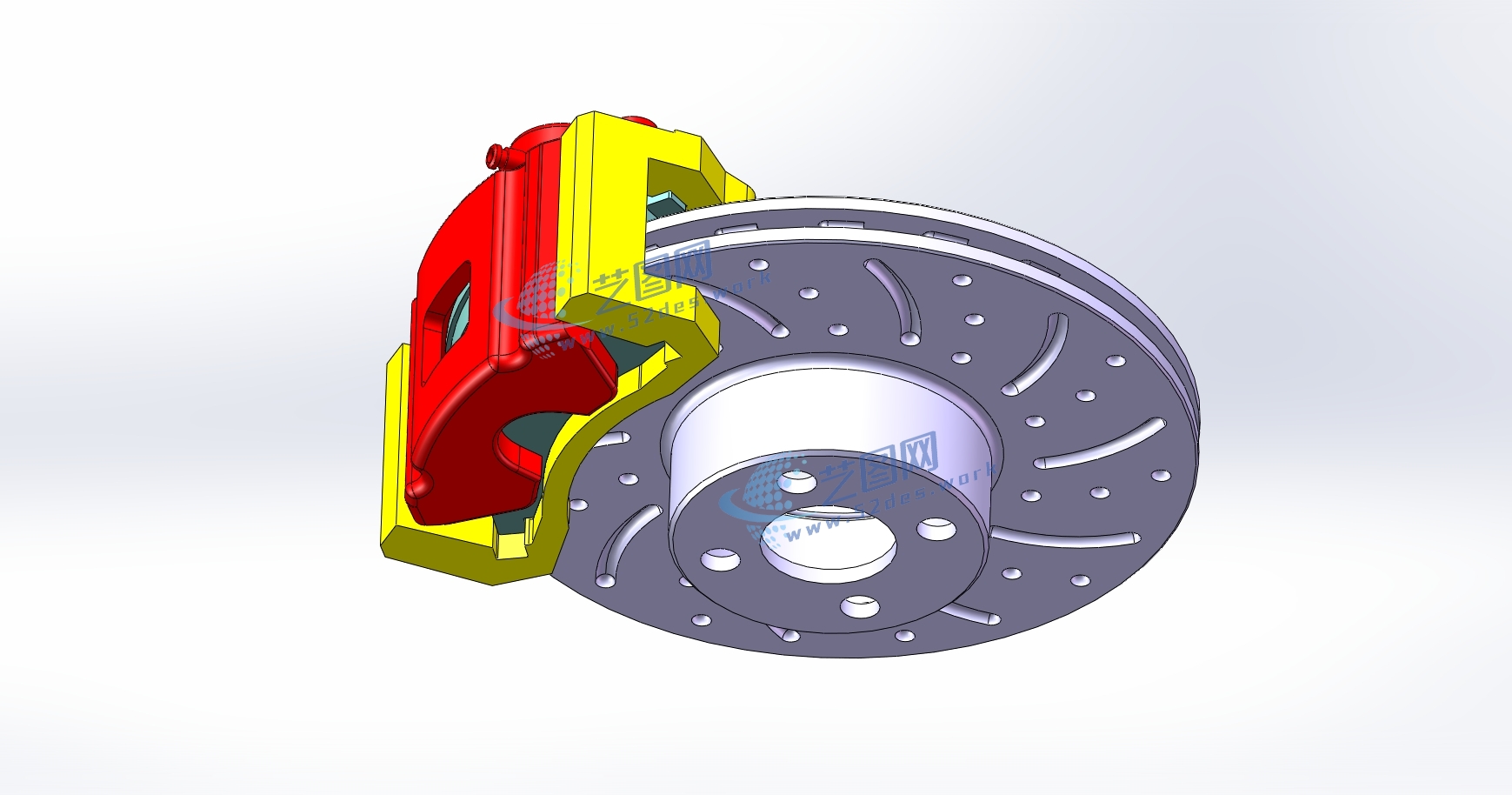

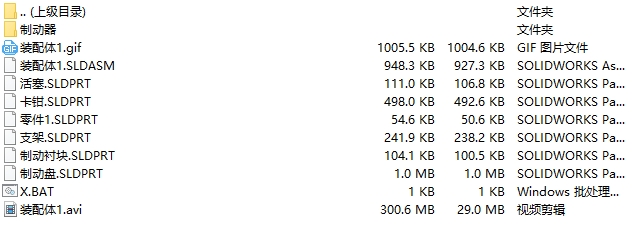

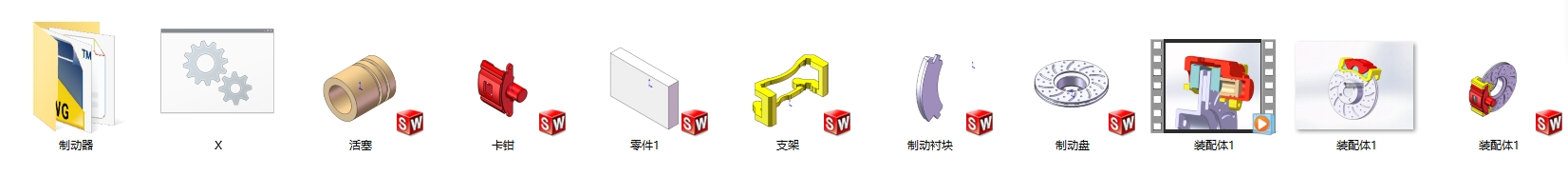

盘式制动器CAD图纸 盘式制动器solidworks16版本、三维模型零件预览图 盘式制动器solidworks16版本三维装配模型

该盘式制动器主要由制动盘、制动钳、摩擦衬片、活塞驱动机构、安装支架以及连接固定组件组成，采用盘式摩擦制动结构，通过液压或机械驱动推动制动钳内的摩擦片夹紧旋转制动盘，利用摩擦力将车辆或机械设备的运动能量转化为热能，实现减速和停止功能。制动盘采用通风槽与散热孔结构设计，可有效提高散热能力，降低连续制动过程中的热衰减现象。

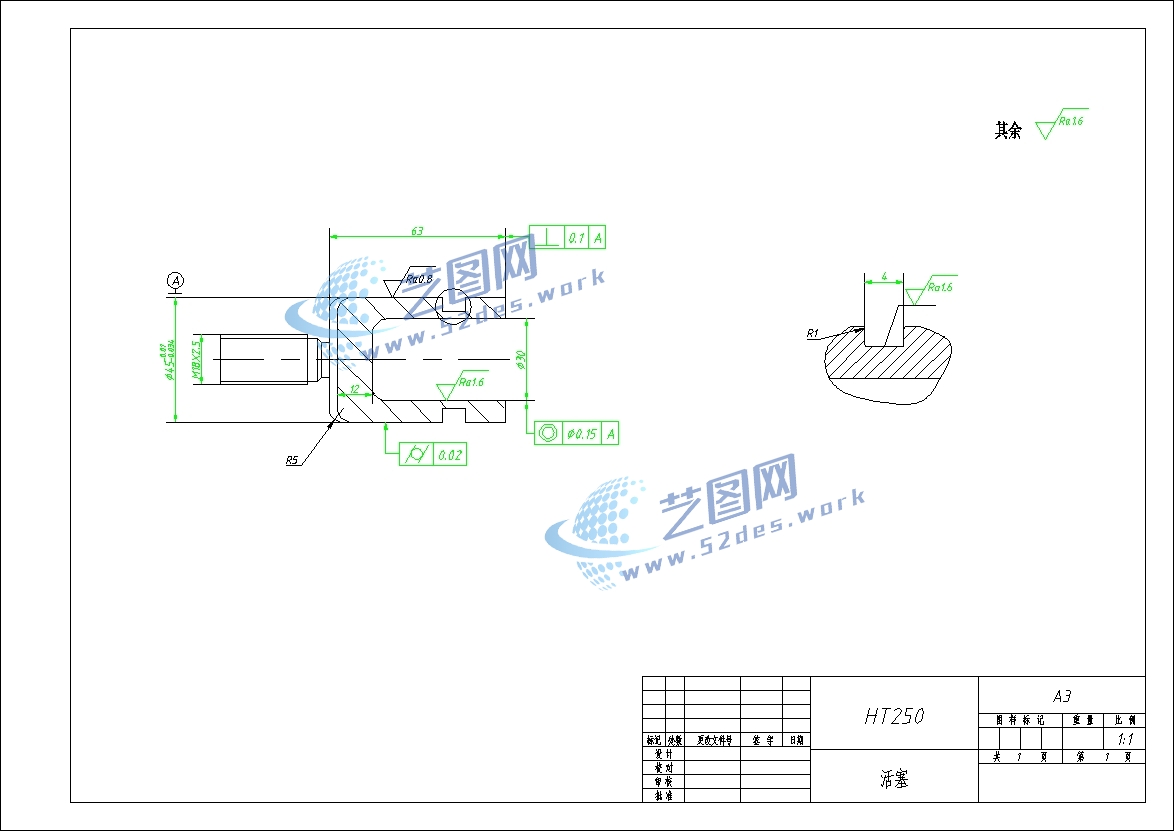

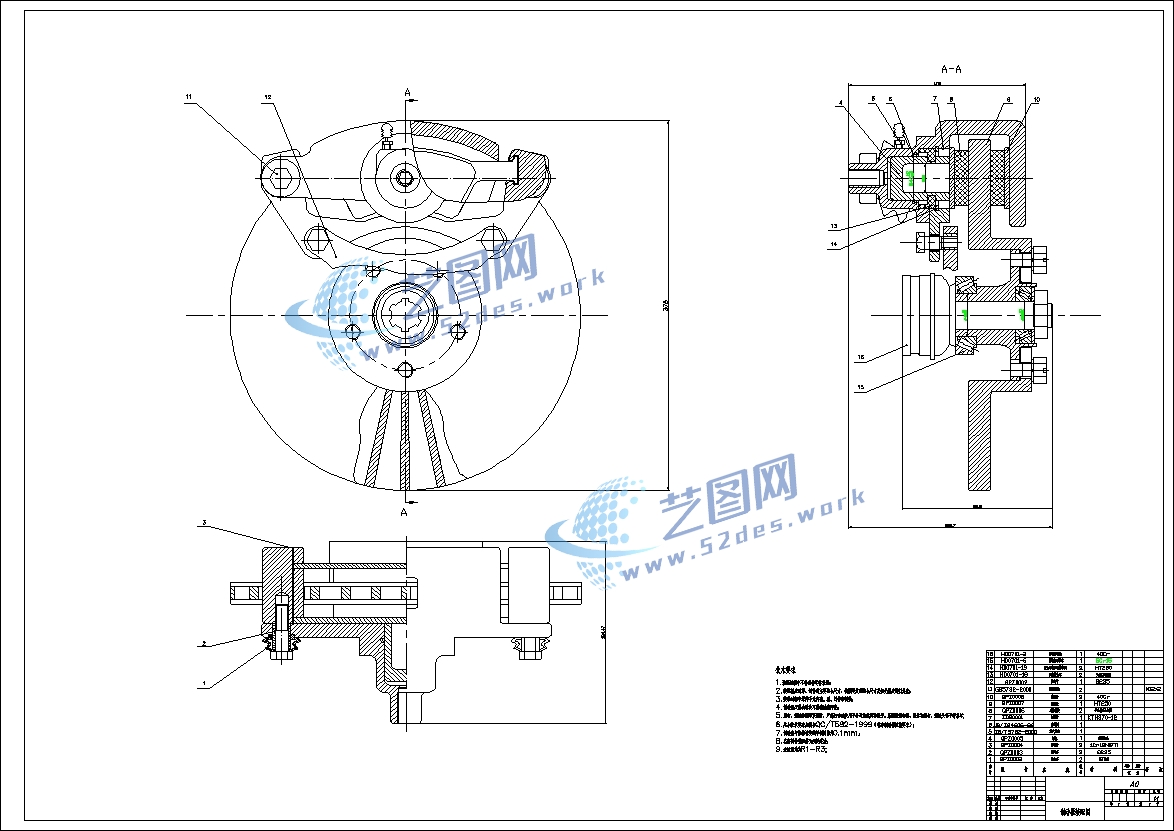

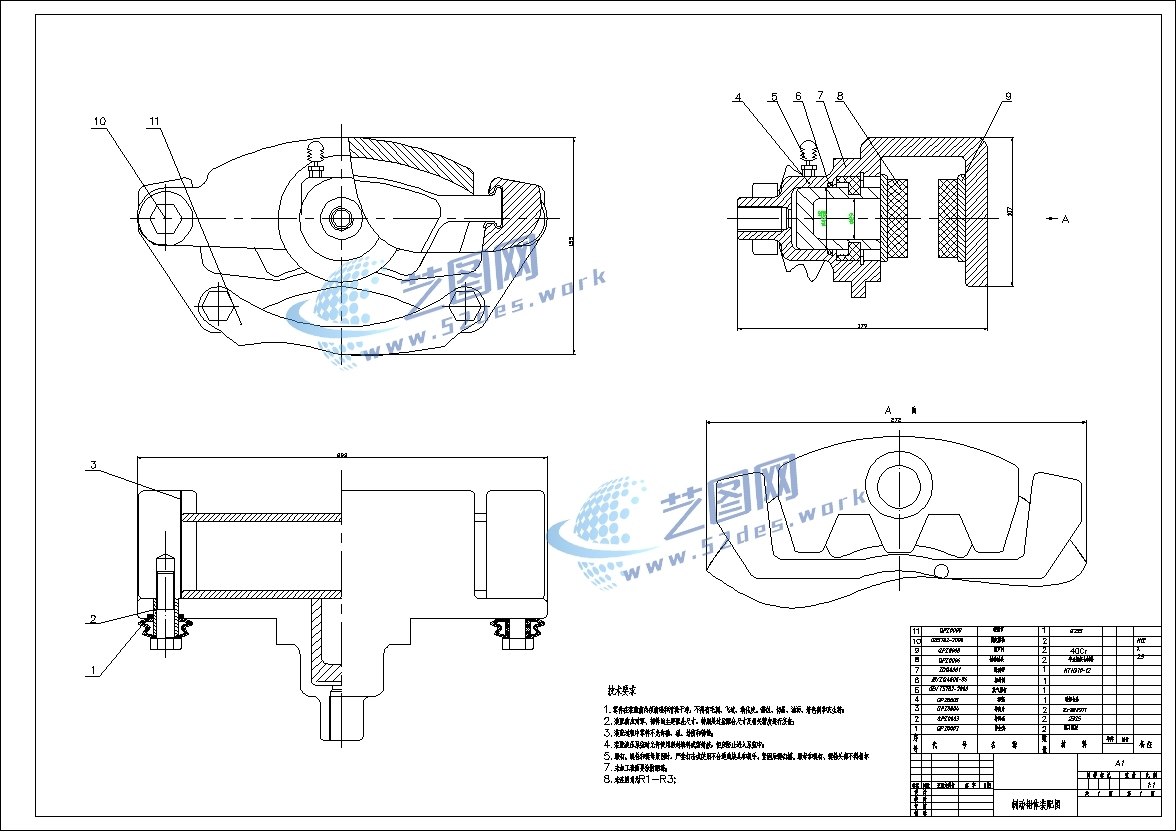

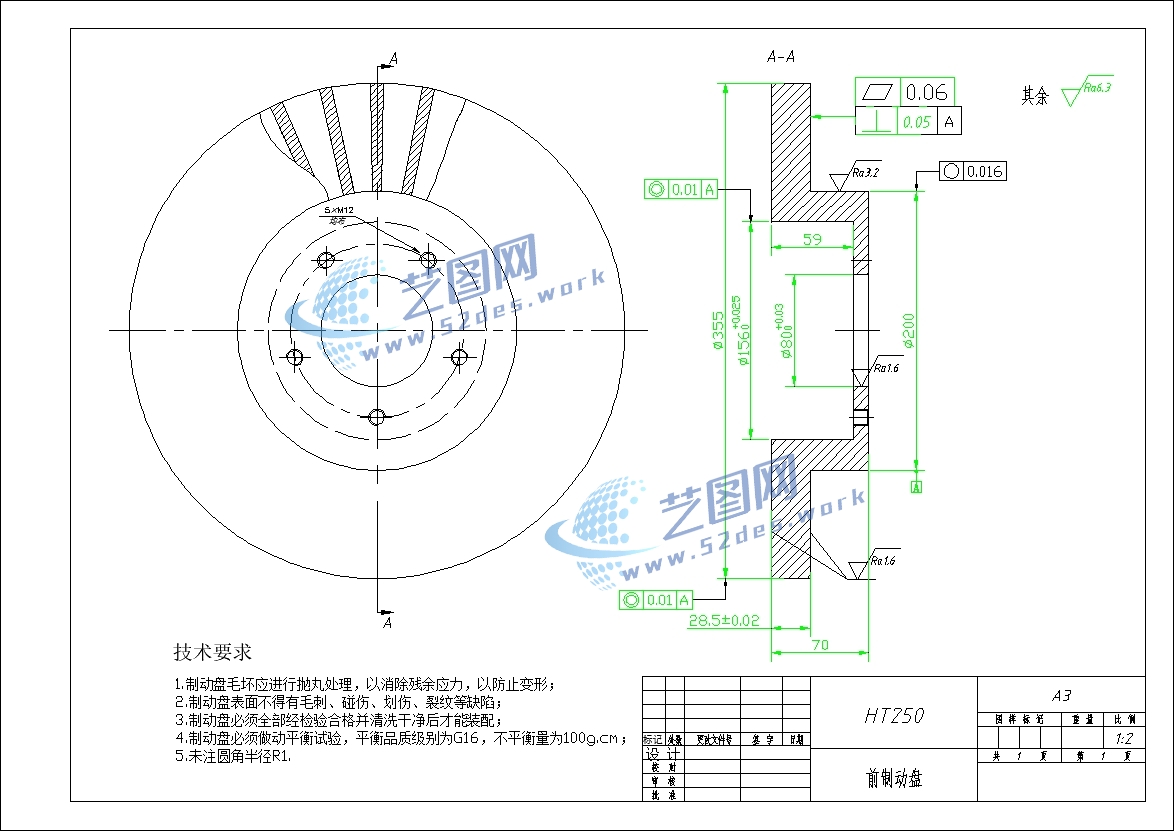

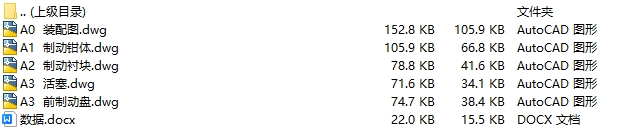

国标CAD图纸：机械结构设计装配图

整体结构采用模块化设计，制动钳与支架形成刚性支撑，保证制动过程中受力稳定；制动盘与轮毂同轴安装，通过精密加工保证旋转精度和制动力均匀分布。该结构具有响应速度快、制动力稳定、散热性能好、维护方便等特点，广泛应用于汽车制动系统、工程机械及高速运动设备的安全制动机构。
