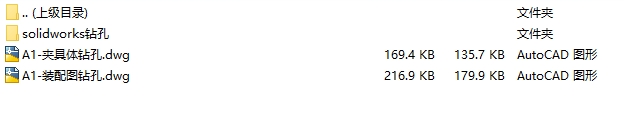

文件内容：solidworks21三维模型、CAD图纸

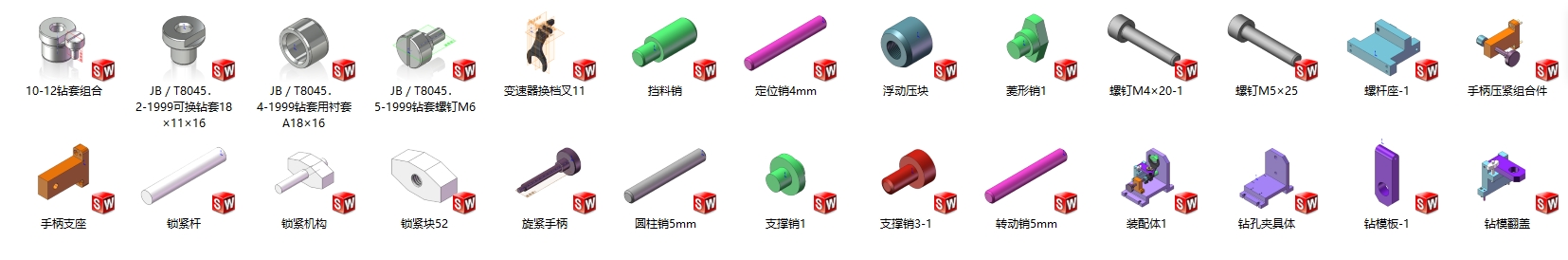

solidworks21版本、三维模型零件预览图

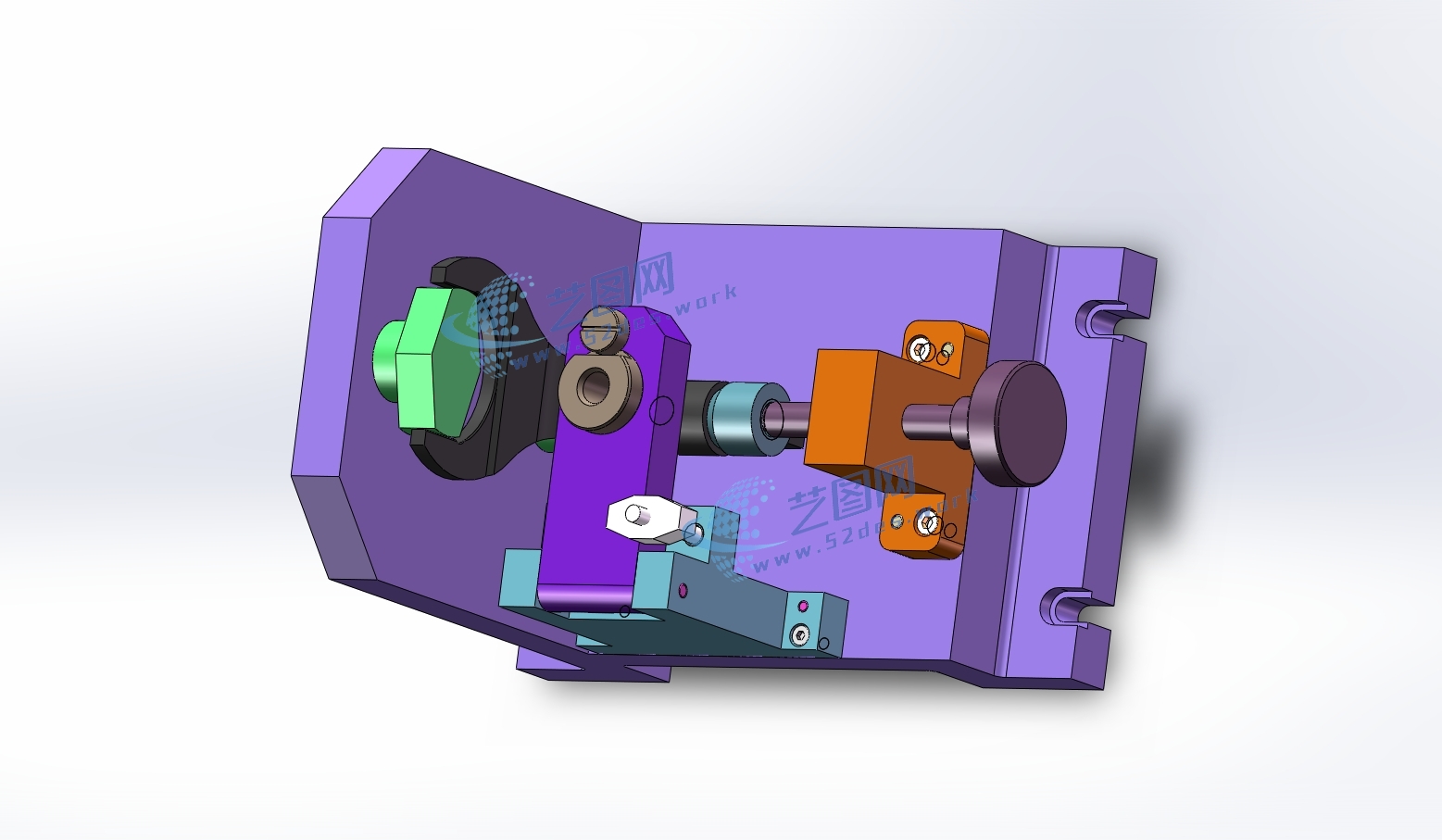

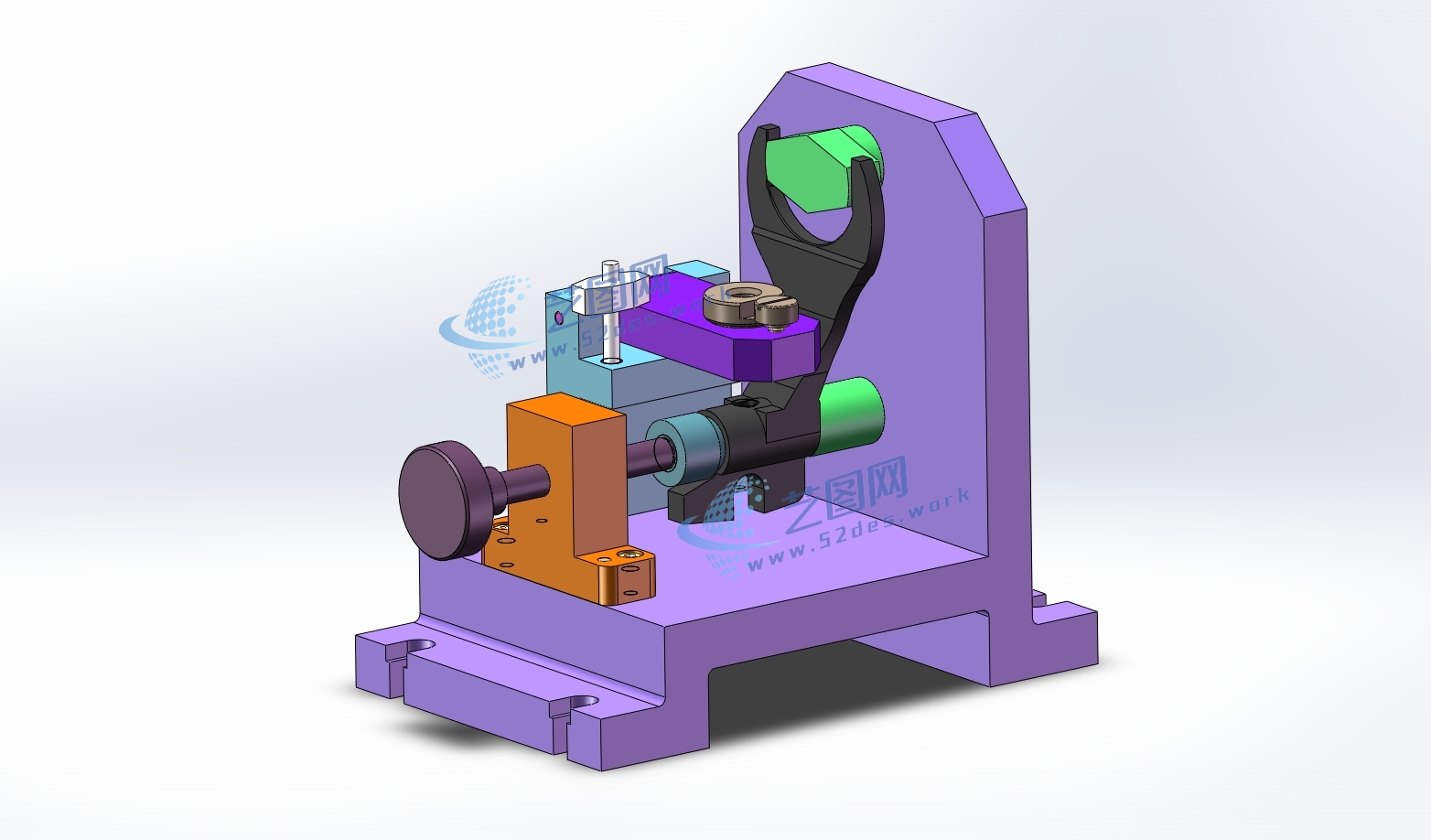

机械夹具solidworks21版本三维装配模型
本变速叉钻孔夹具主要用于变速叉类零件的钻孔加工，夹具整体采用专用底板式结构，主要由夹具体、支撑销、菱形销、压块以及螺旋夹紧机构组成。加工时采用支撑销作为主要定位元件，与工件定位面接触，限制工件的三个方向自由度；利用菱形销与零件孔配合进行辅助定位，限制工件移动及转动自由度，避免工件加工过程中发生偏移；通过压块对工件进行夹紧固定，保证零件与定位元件保持可靠贴合

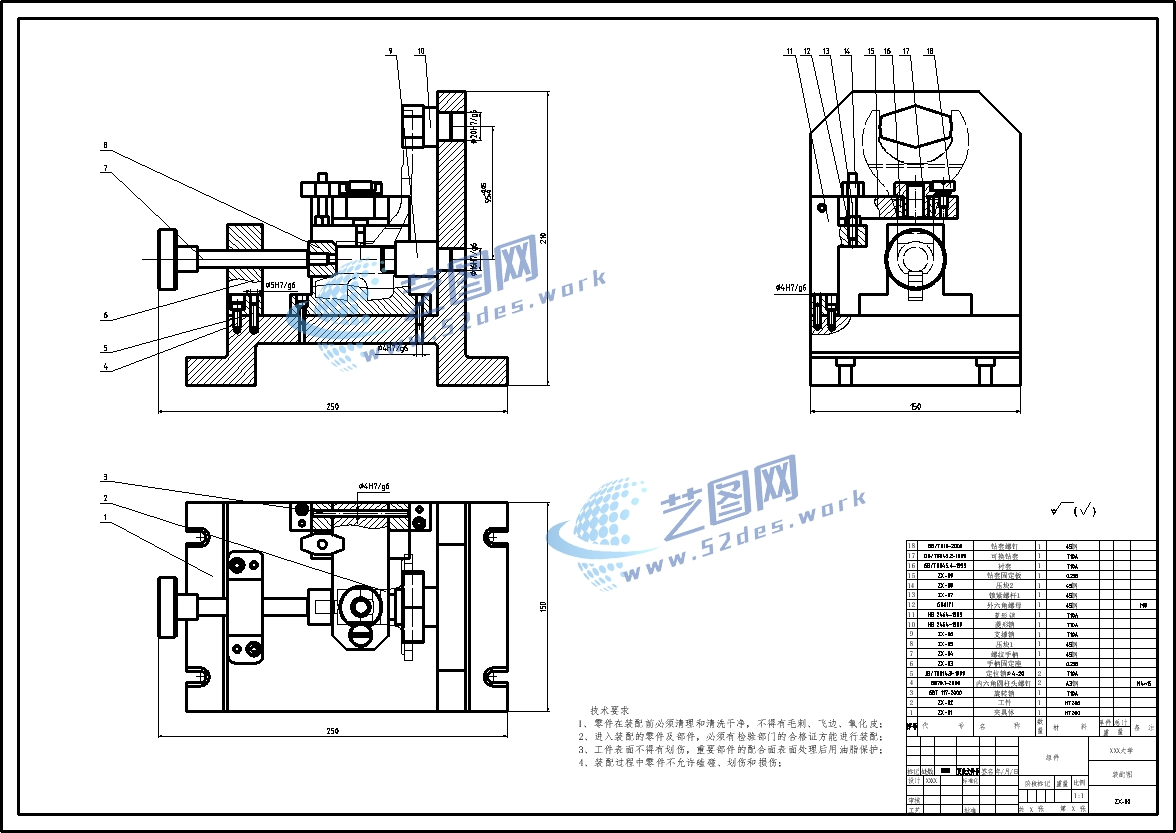

新国标CAD图纸：机械夹具设计装配图

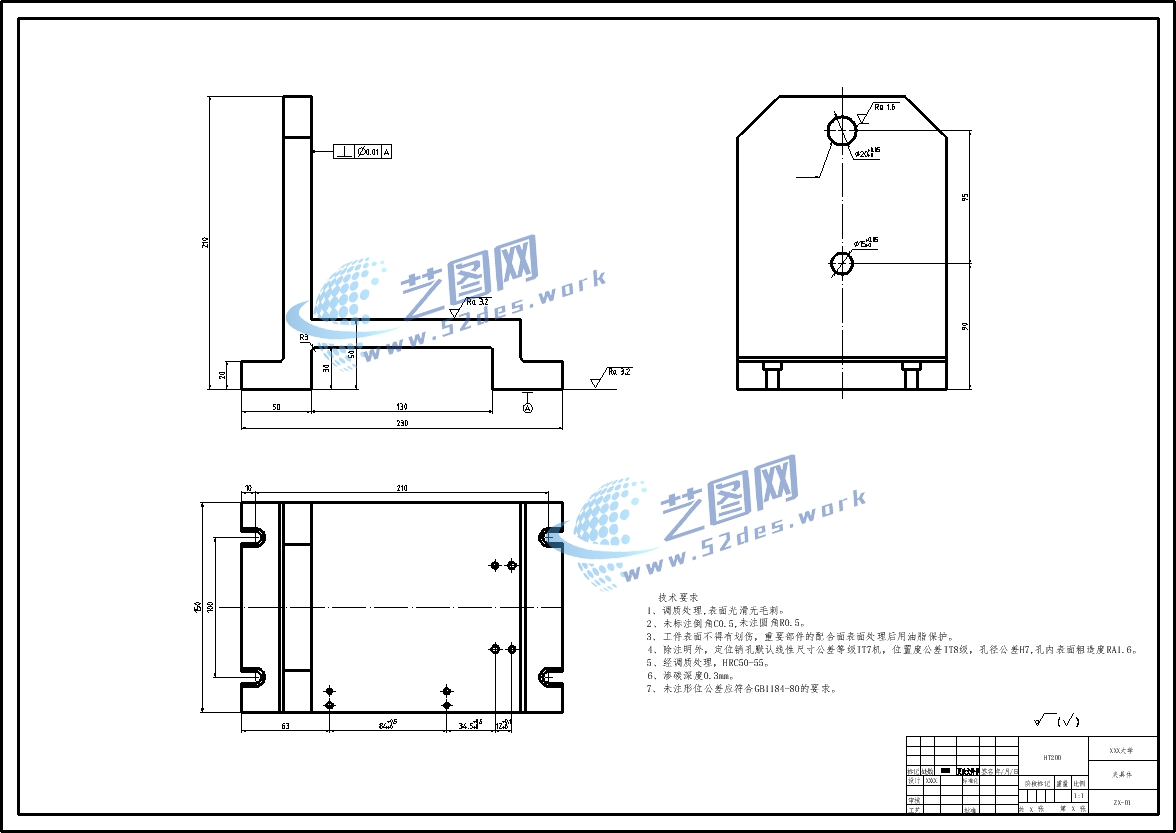

新国标CAD图纸：夹具体
