拨叉车孔夹具设计（831006）含SW21版三维模型+CAD图纸+说明书｜C24886

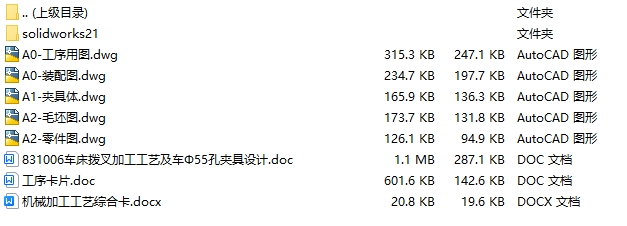

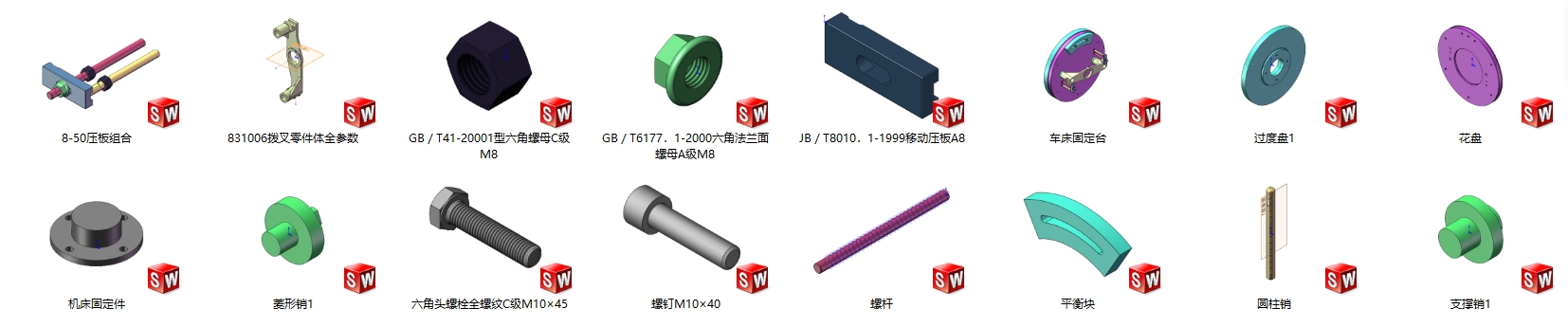

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图solidworks21版本模型源文件，可编辑，含参数

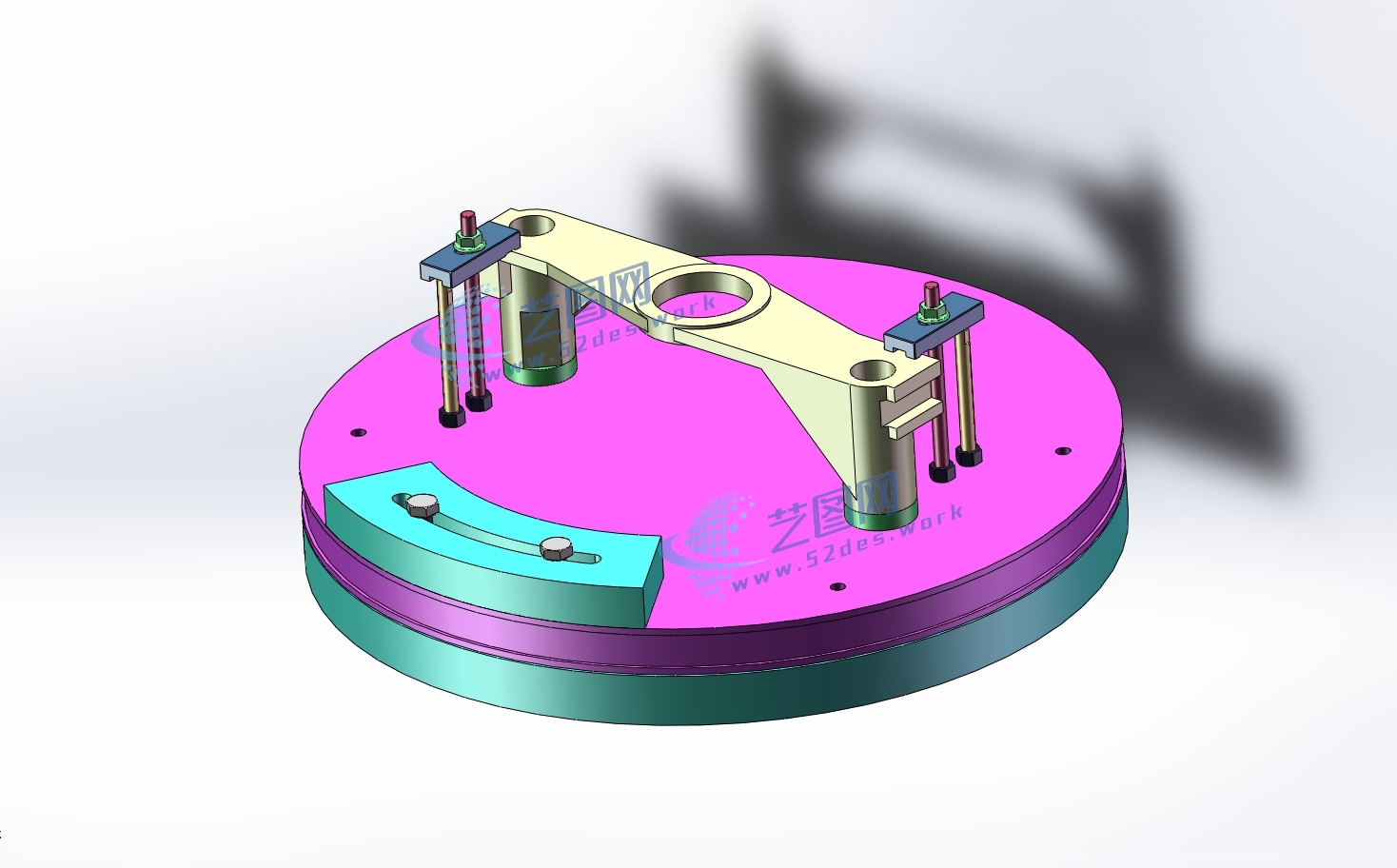

该拨叉车孔夹具采用圆盘式回转夹具体结构，主要由圆形底座、定位组件、移动压板夹紧机构、辅助支撑结构以及平衡块组成。夹具根据拨叉零件的结构特点进行专用化设计，以拨叉中心孔及端面作为主要定位基准，通过定位销与支撑面实现工件的准确定位，定位采用加工后的孔和侧端面，符合一面两销定位基准。

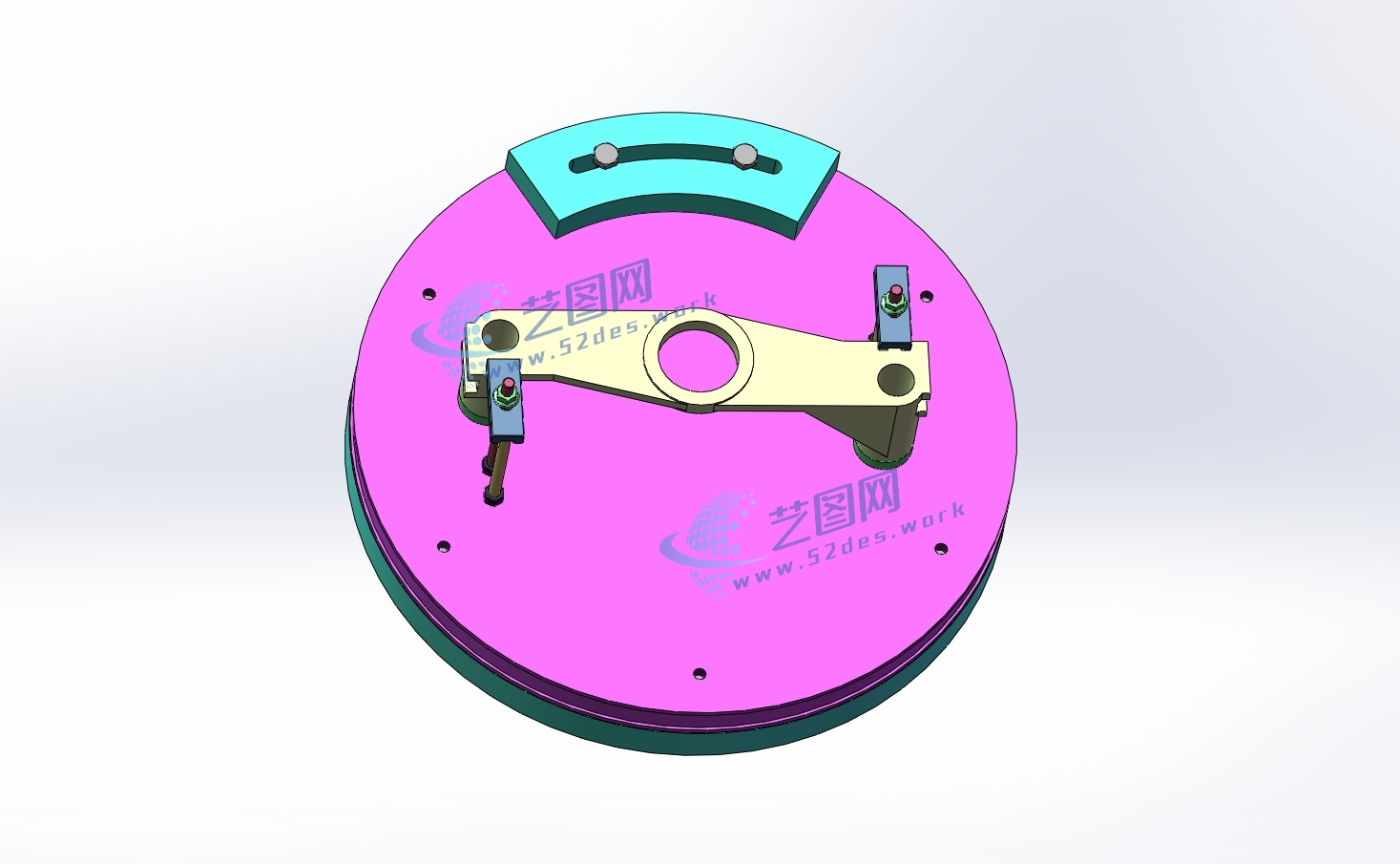

机械夹具solidworks21版本三维装配模型

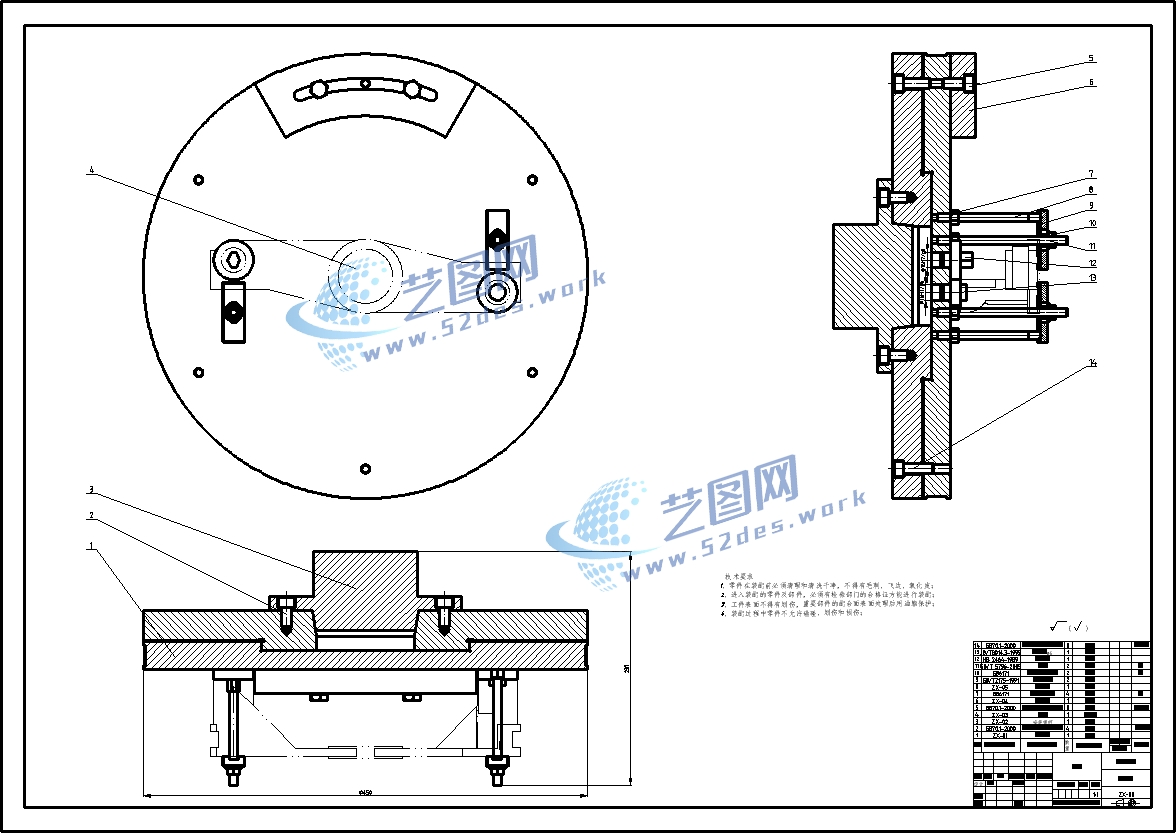

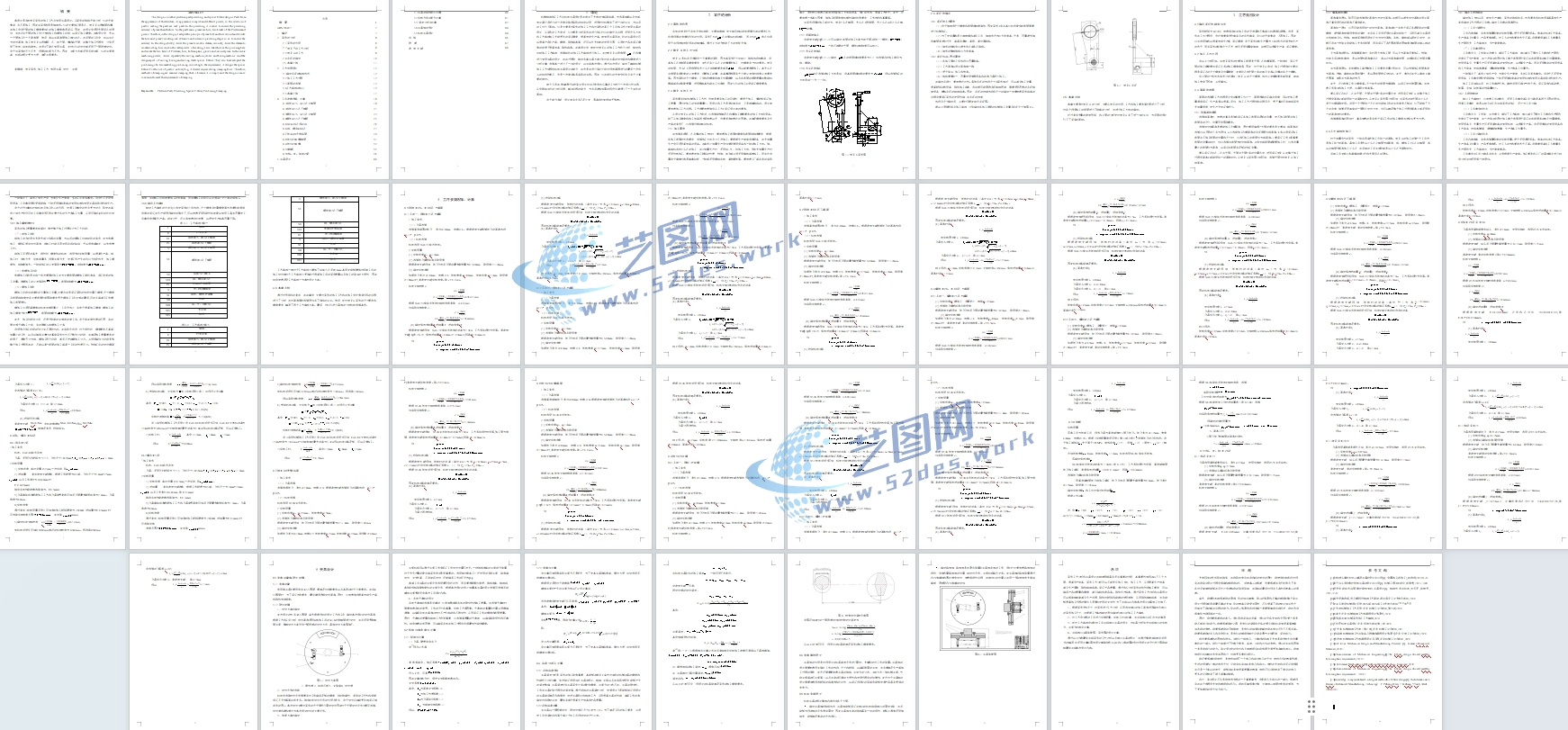

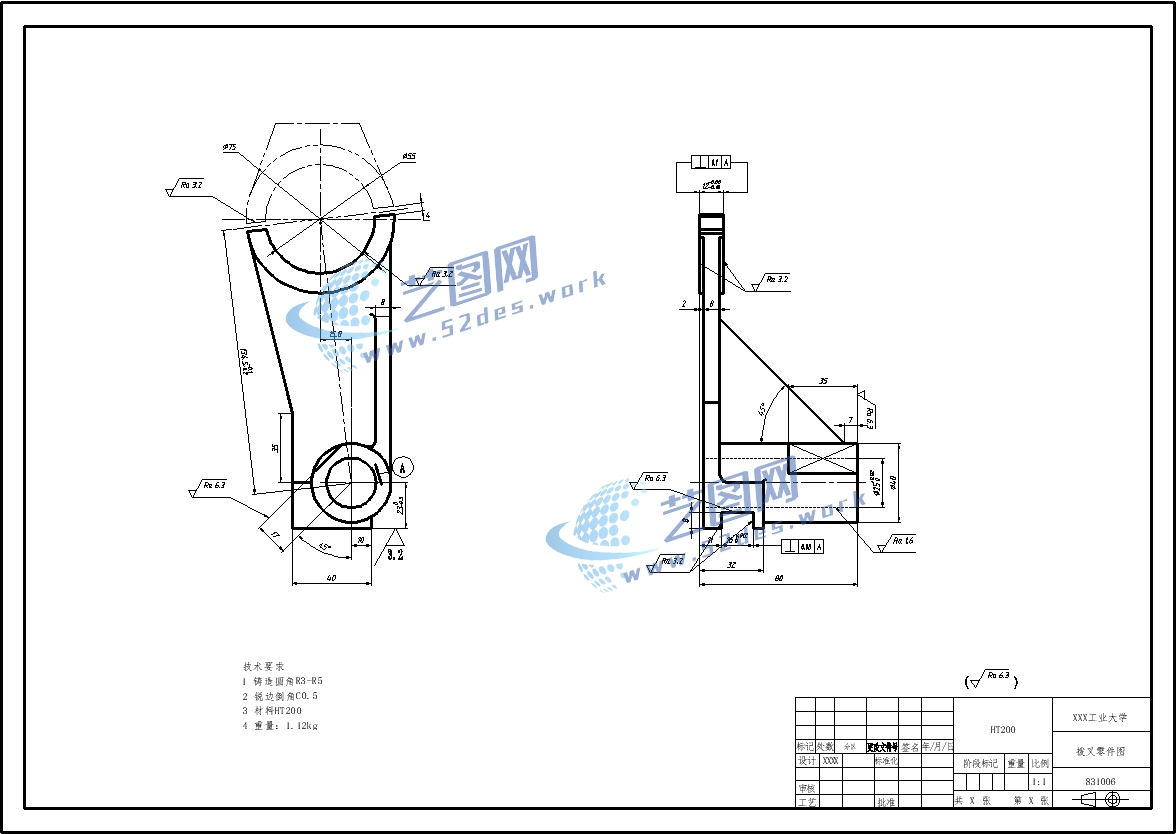

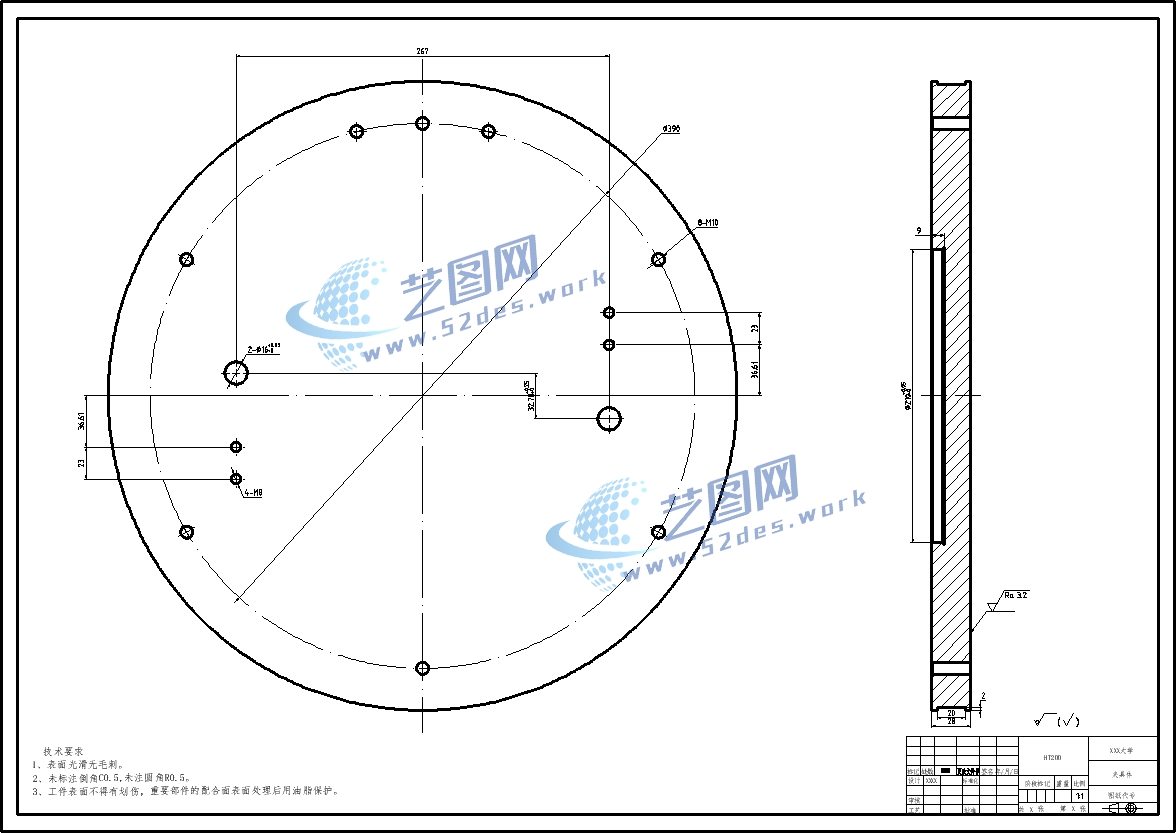

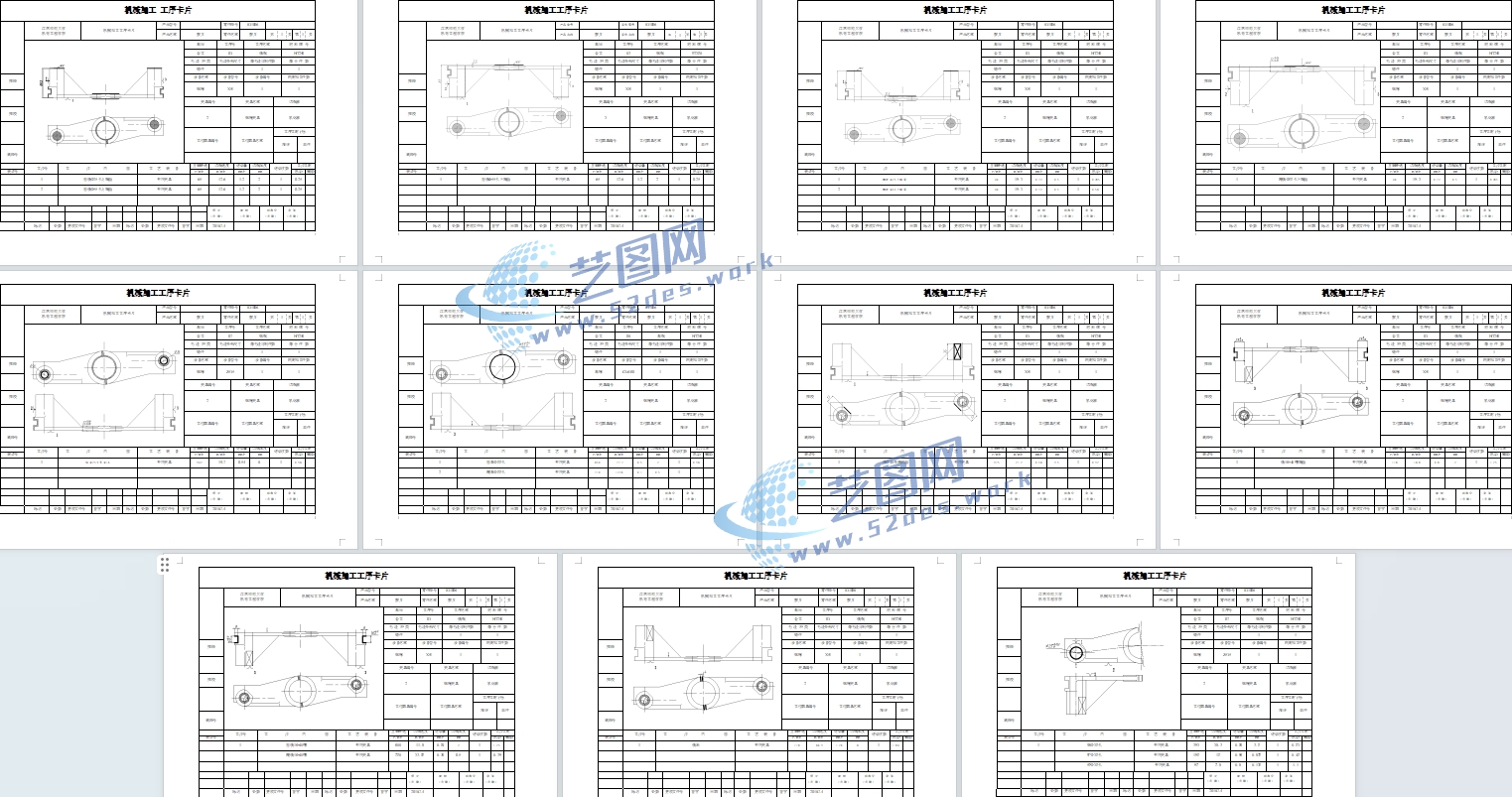

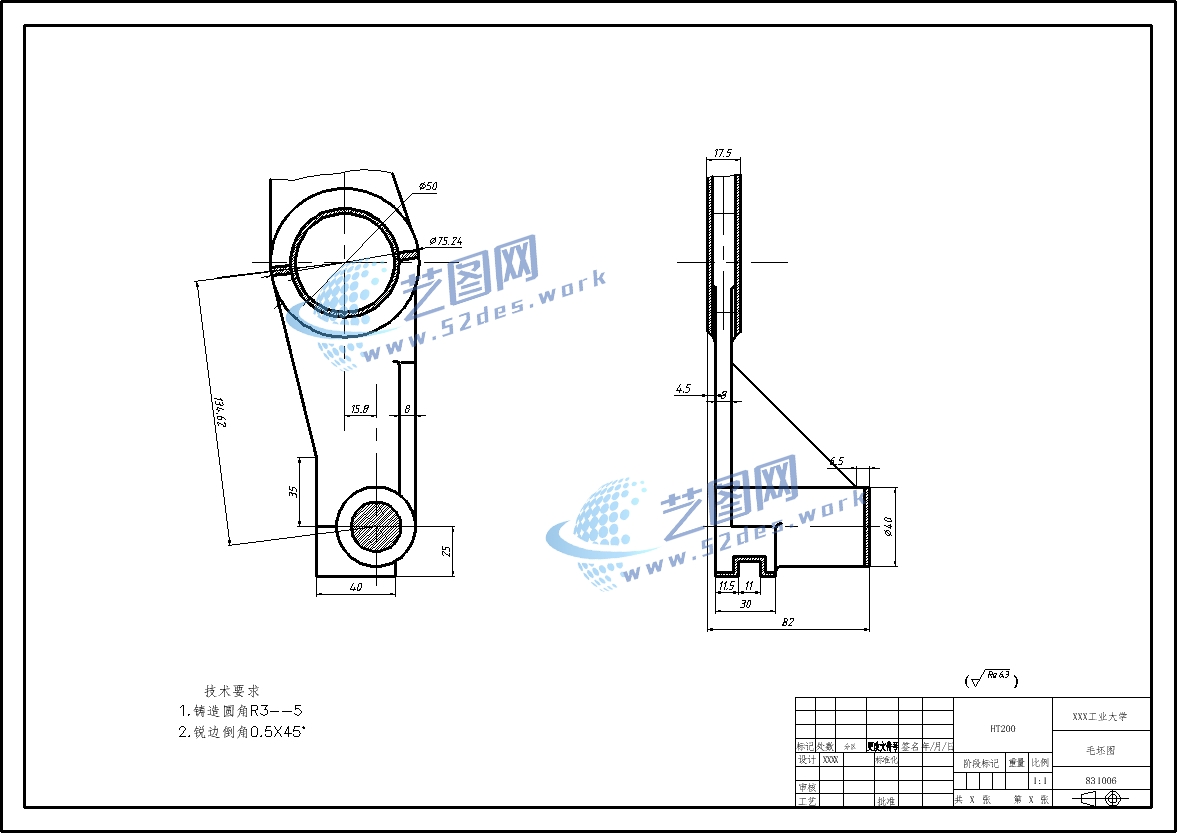

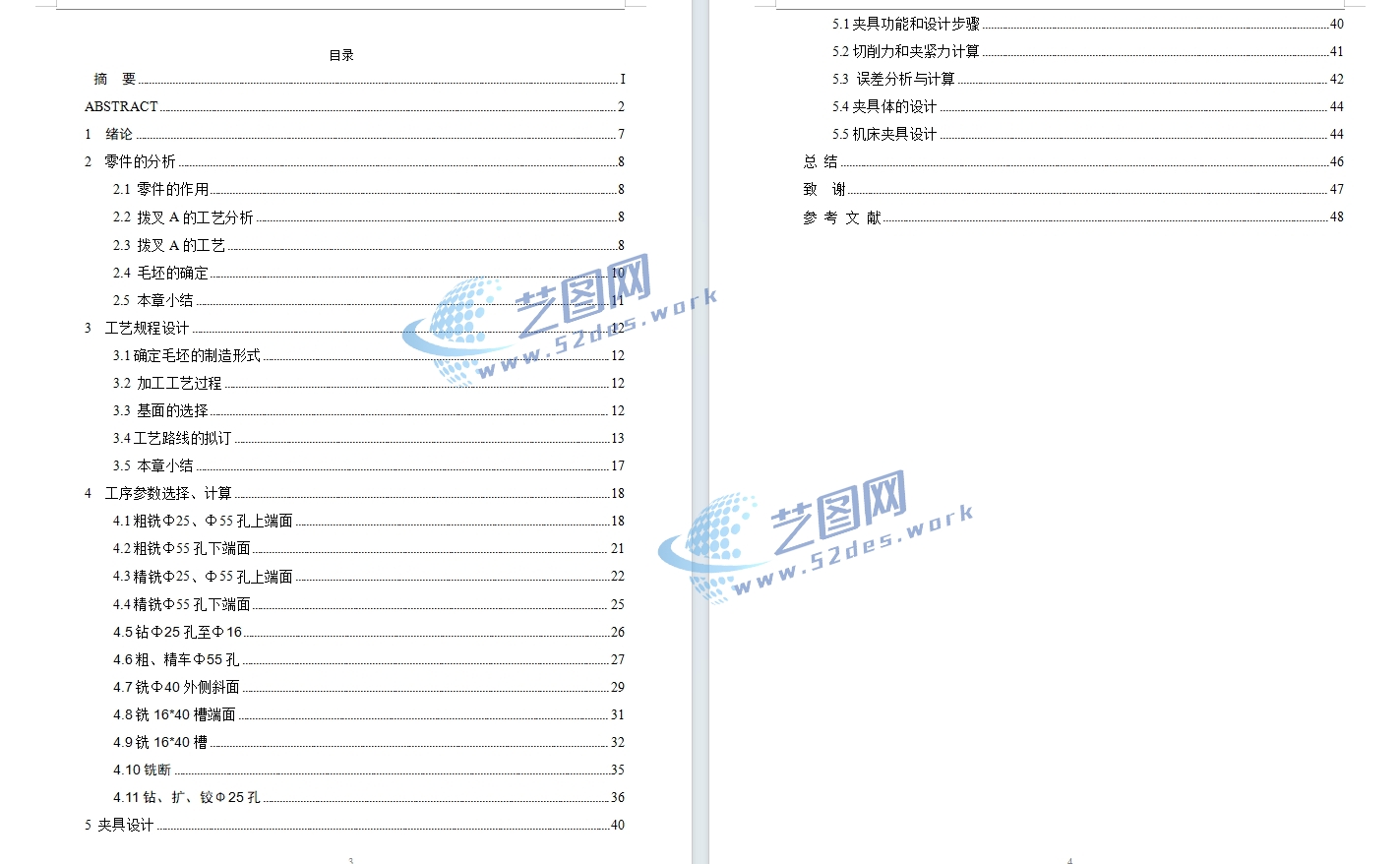

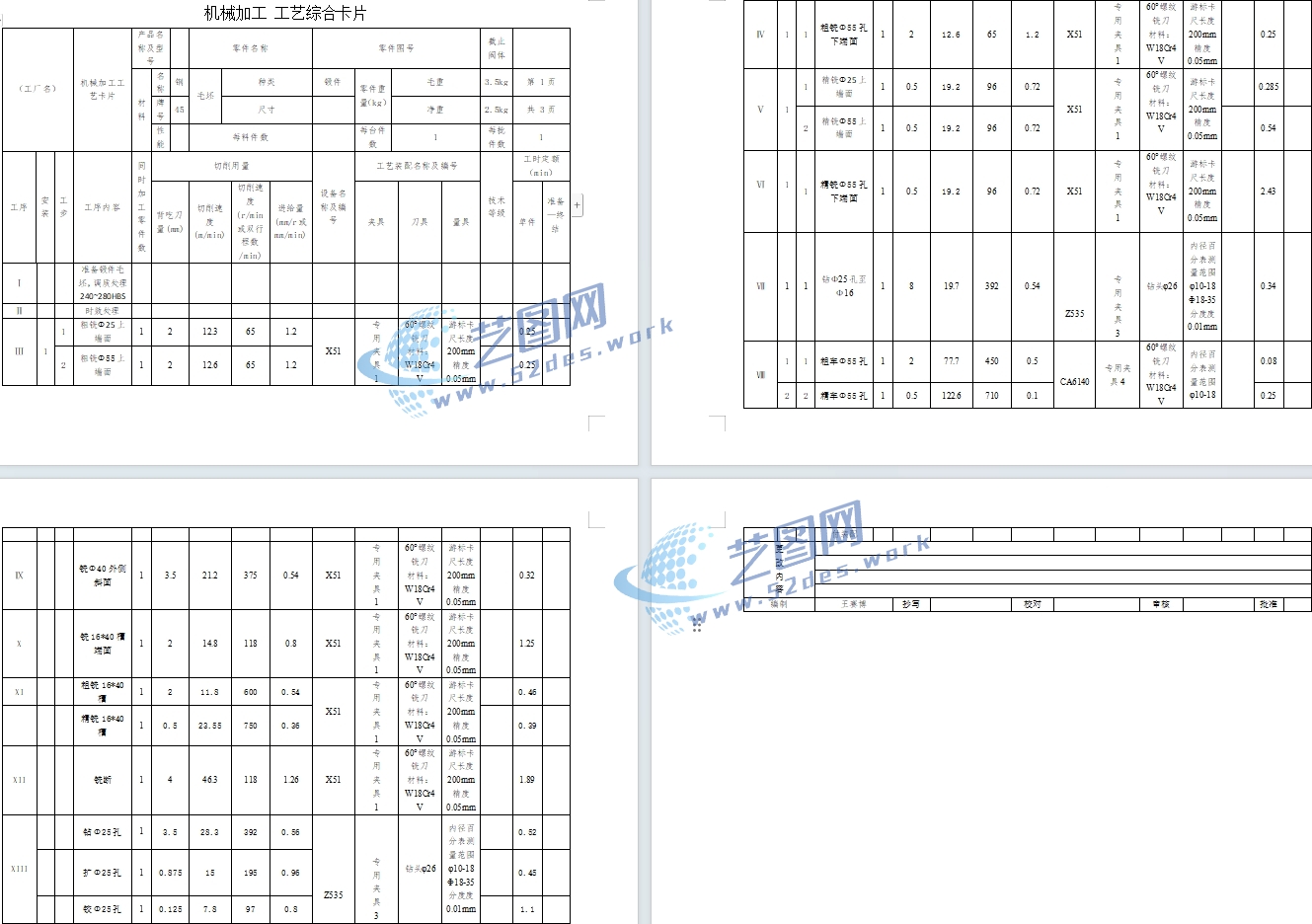

新国标CAD图纸：机械夹具设计装配图 新国标CAD图纸：831006拨叉 新国标CAD图纸：夹具体 新国标CAD图纸：831006拨叉毛坯图 机械加工工艺卡 机械加工工序卡 831006拨叉夹具设计说明书目录

夹具压紧采用移动压板结构，通过导向槽和螺旋压紧机构带动压板移动，实现拨叉工件的快速装夹与可靠固定。车床回转加工时，由于拨叉属于非回转对称零件，夹具一侧设置平衡块结构，用于补偿工件及夹紧机构产生的偏心质量，降低高速旋转过程中产生的不平衡离心力，提高主轴运行平稳性。平衡块与圆盘夹具体形成质量补偿系统，可有效减少振动和刀具冲击，提高车孔加工表面质量及尺寸精度，使夹具更加符合车床专用回转工装的设计要求。
