圆管焊接平台机械设计含SolidWorks 2021三维模型+CAD图纸+说明书｜C23802

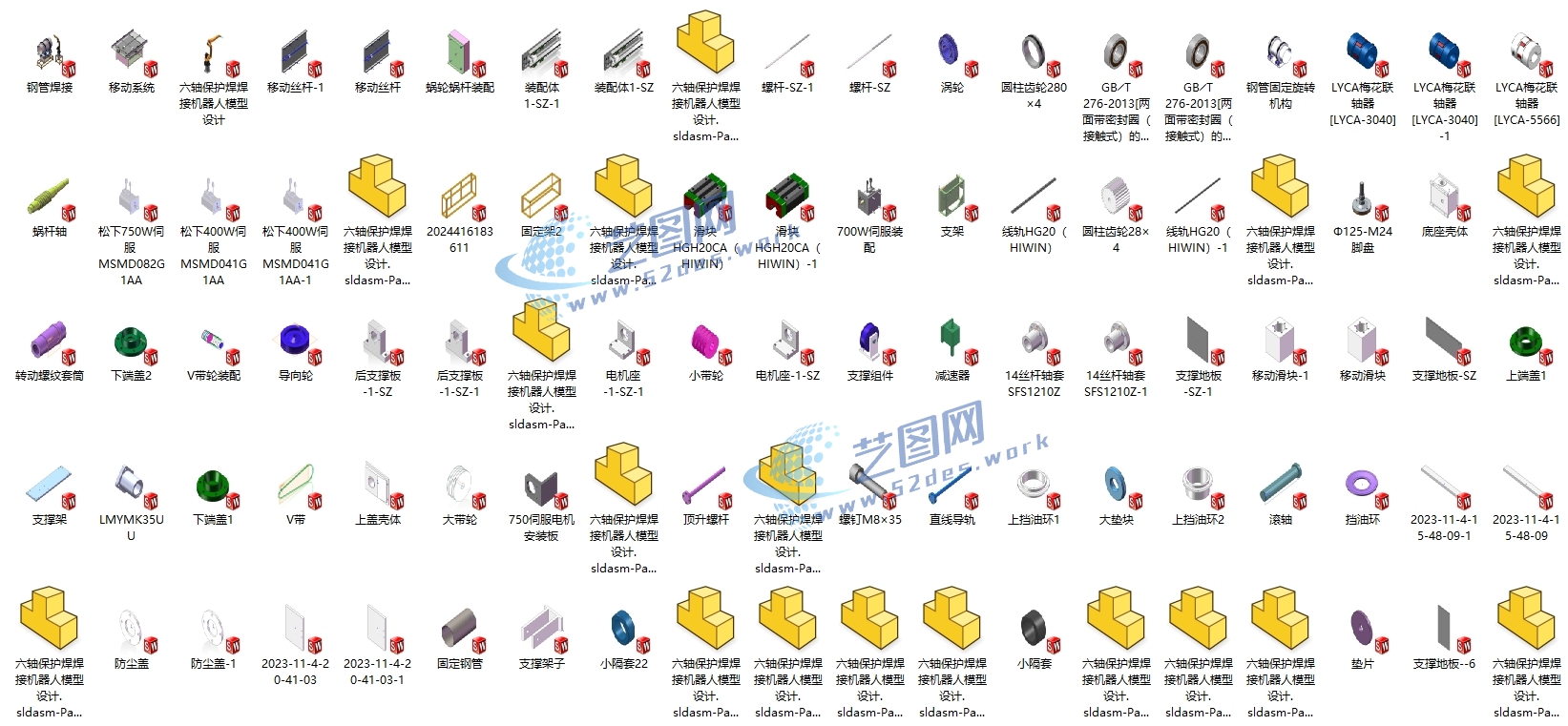

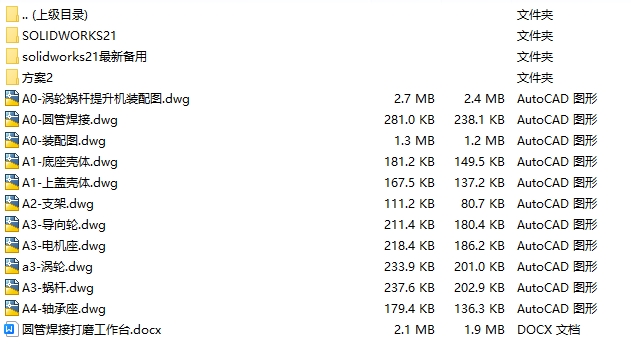

文件内容：solidworks21版三维模型、CAD图纸、设计说明书 圆管焊接平台solidworks21版本模型源文件，可编辑，含参数

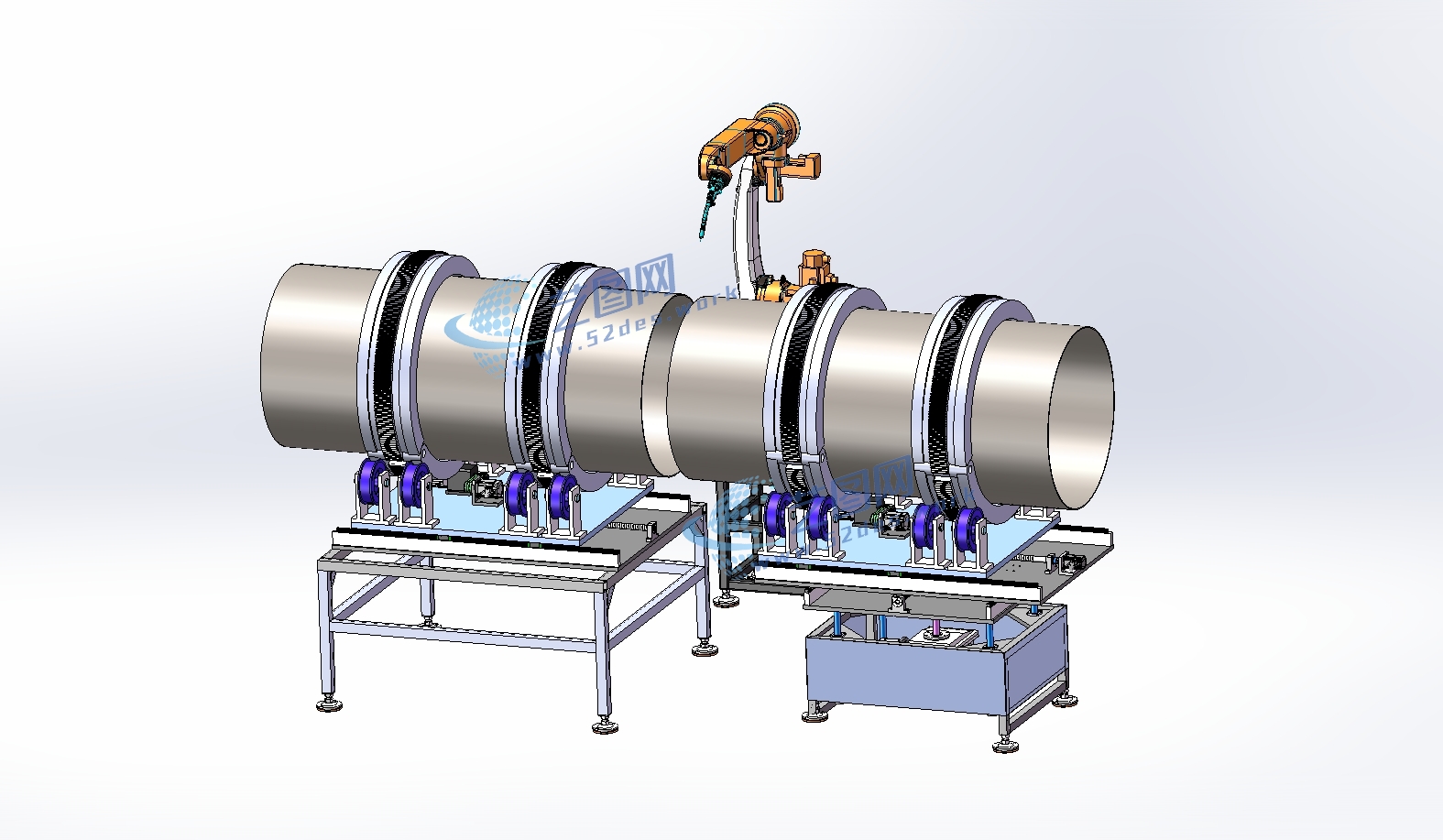

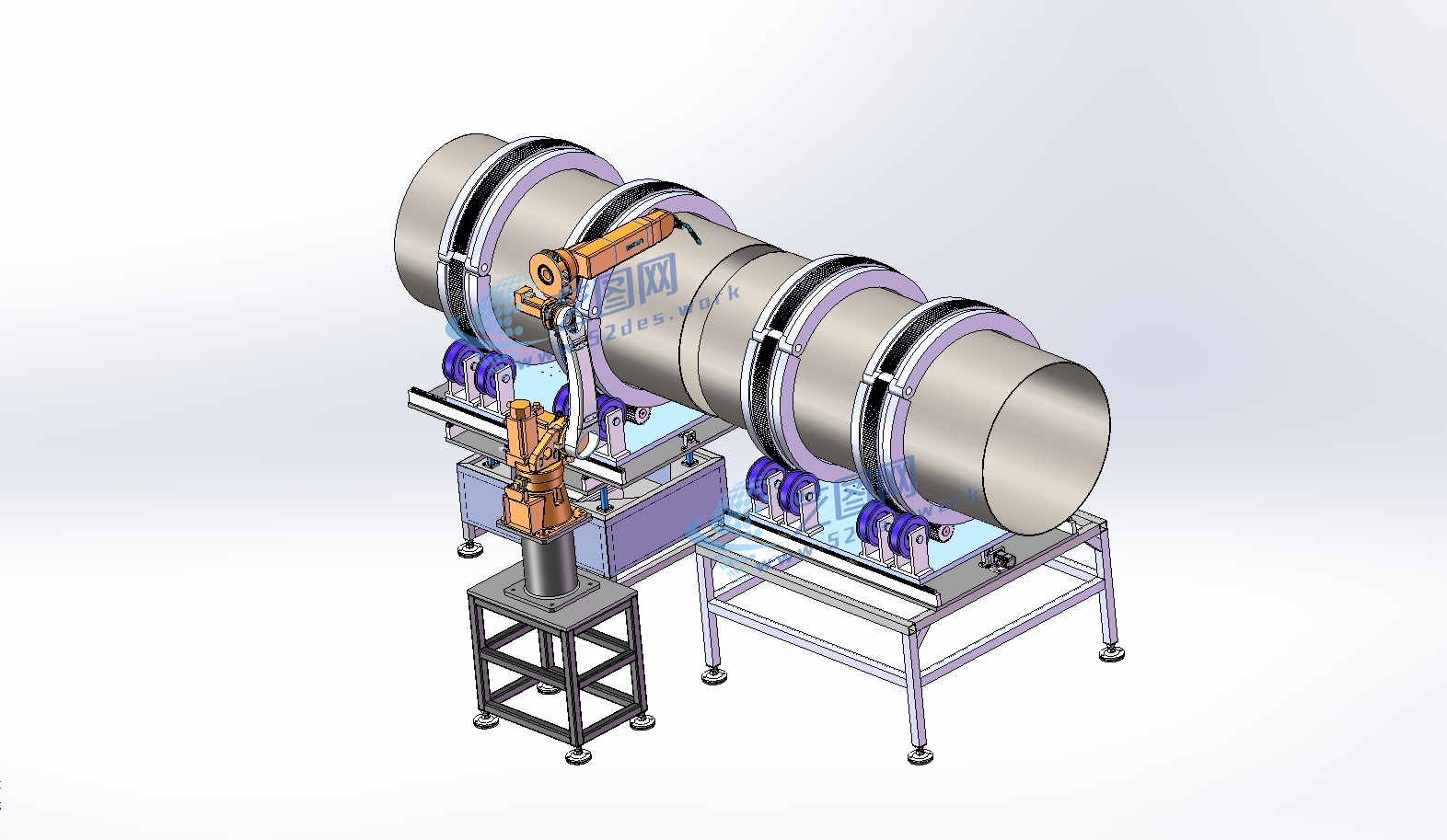

圆管焊接平台solidworks21版本三维装配模型

本圆管焊接平台主要用于大型圆管类工件的焊接定位与辅助加工，平台整体采用框架式结构，主要由支撑机架、滚轮支撑机构、调节装置、焊接操作平台以及辅助定位机构组成。加工时利用多组滚轮对圆管进行支撑，通过滚轮转动实现工件旋转调整，方便焊接人员对圆管不同位置进行连续焊接，提高焊接效率和加工质量。该平台结构稳定，承载能力强，适用于大型管件焊接作业。

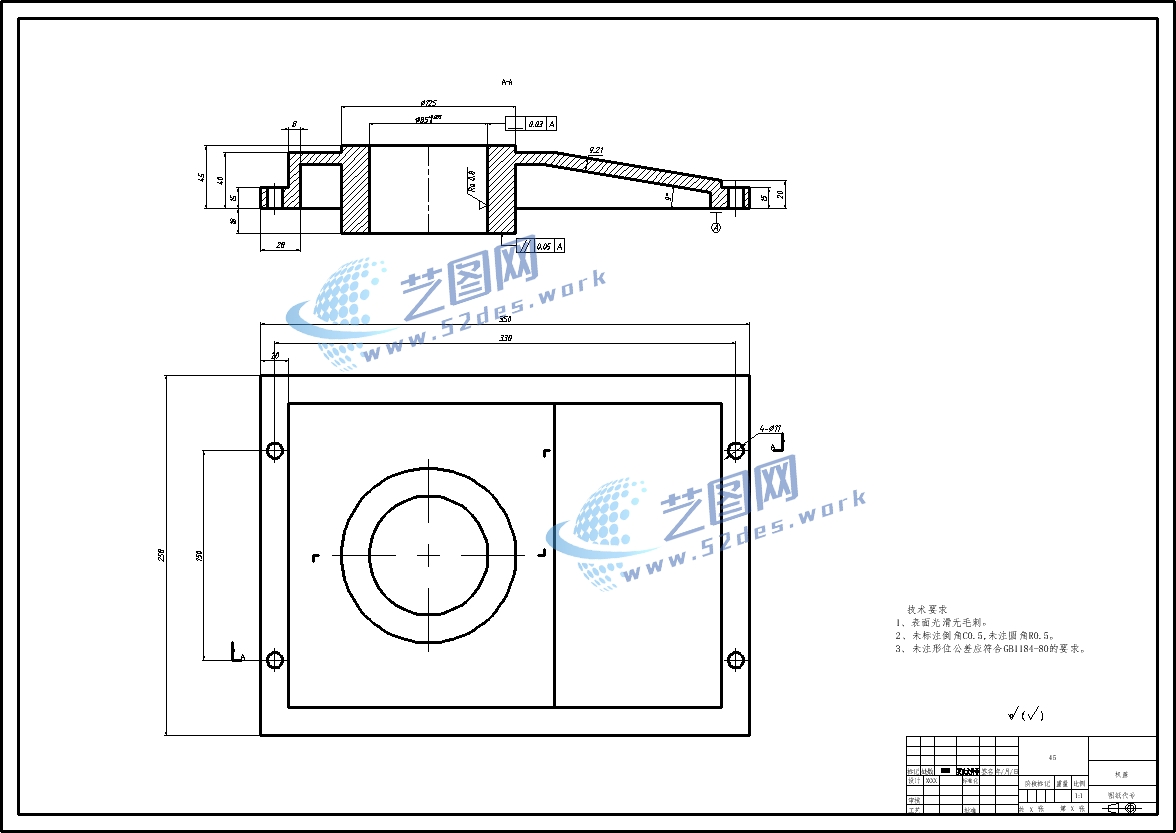

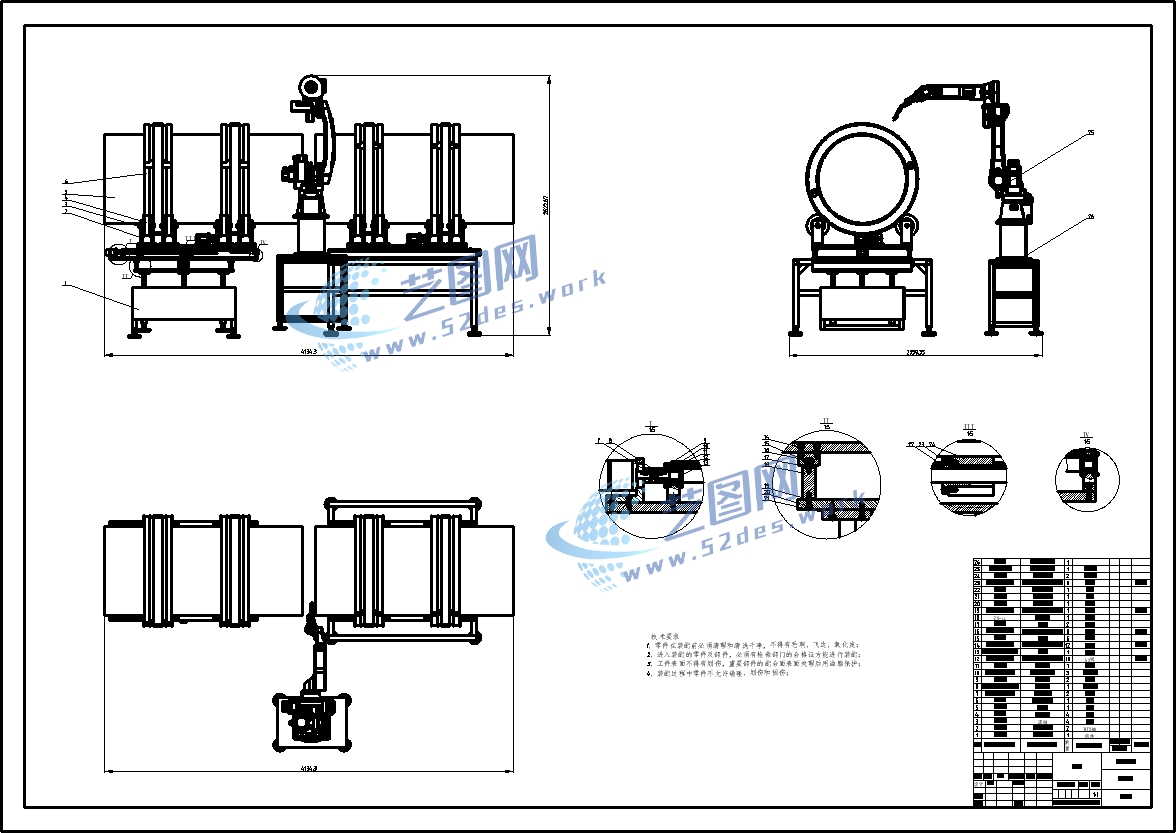

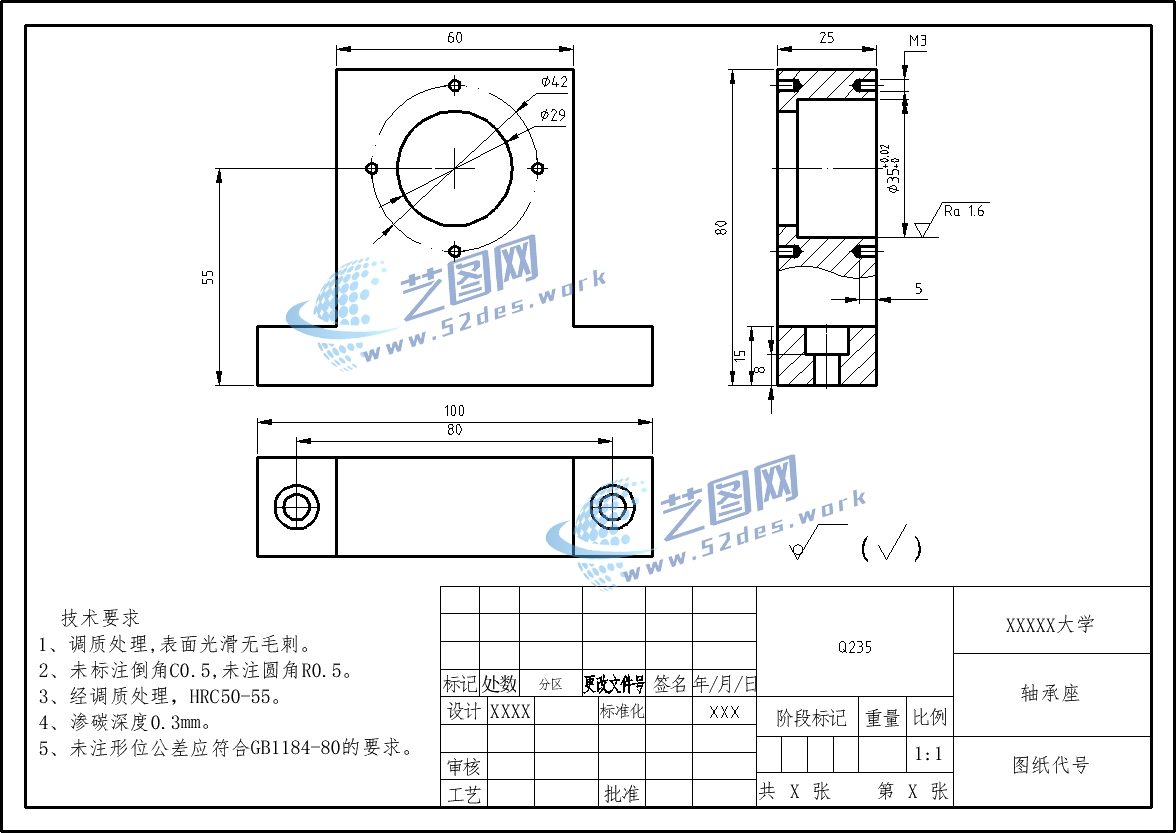

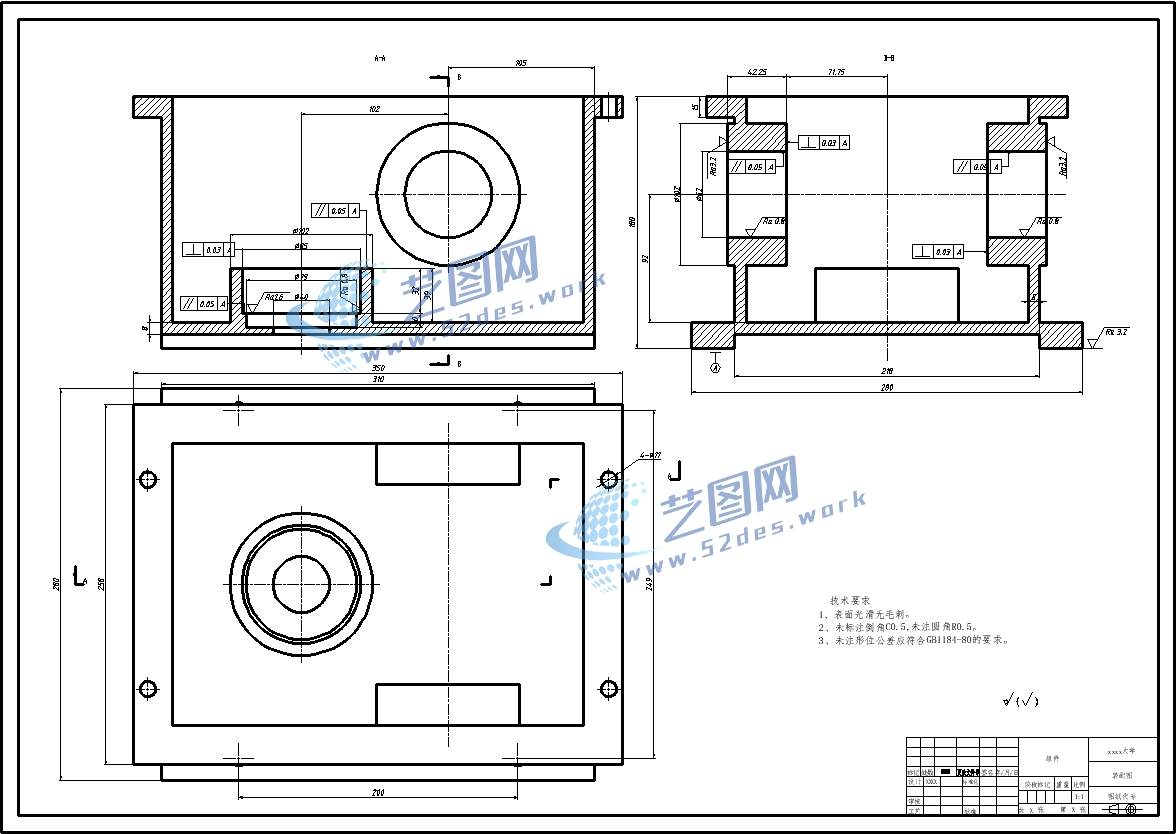

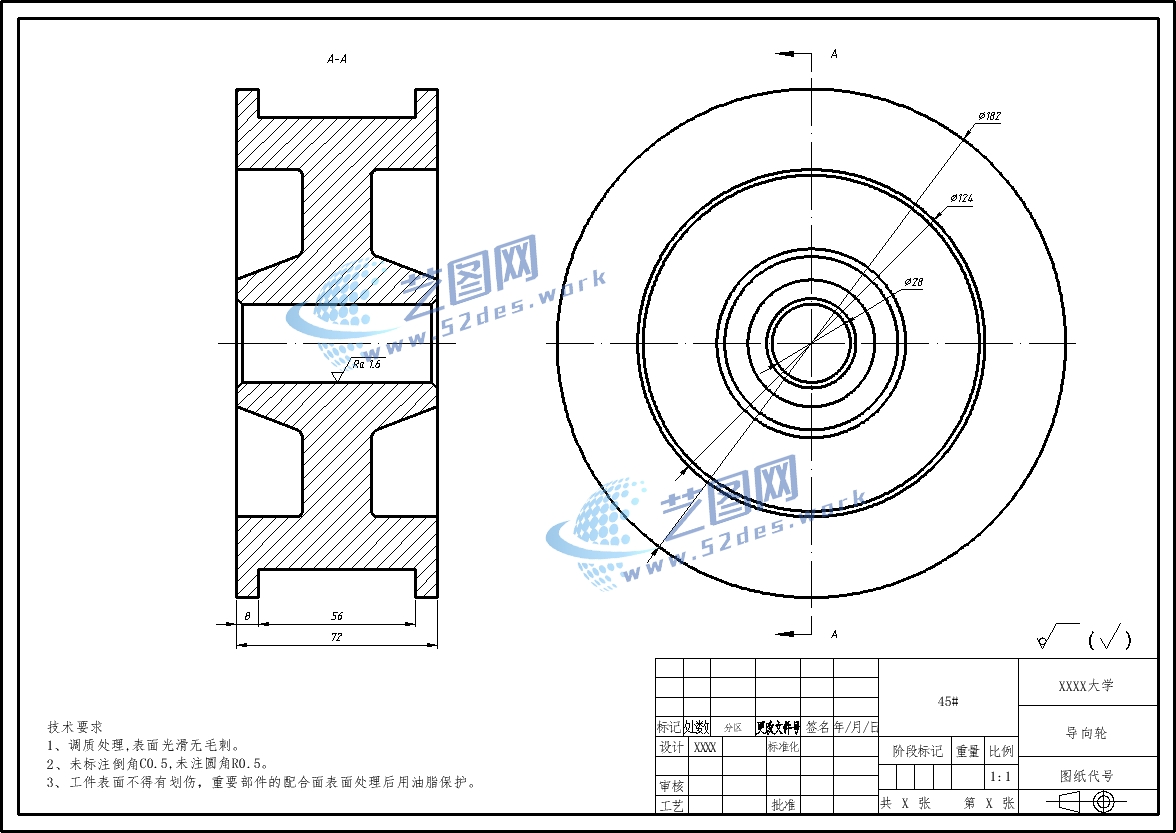

新国标CAD图纸：机械结构设计装配图

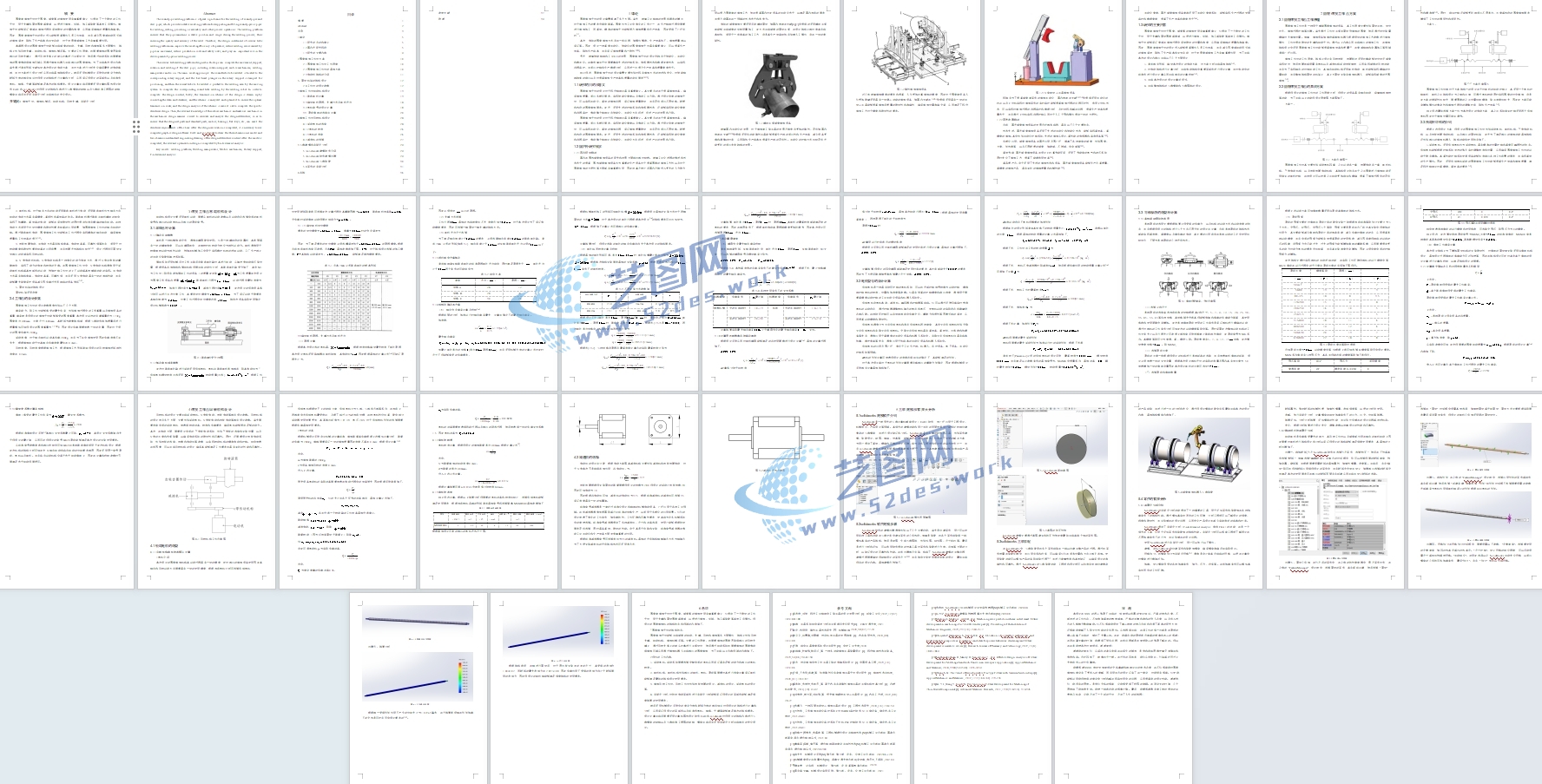

圆管焊接平台设计说明书目录

本圆管焊接平台采用多点滚轮支撑方式，对圆管进行均匀承载和可靠支撑。支撑滚轮可减少工件转动阻力，使圆管能够平稳旋转调整焊接位置；机架采用型材焊接结构，提高整体刚度和稳定性；配合高度调节及辅助定位机构，可满足不同规格圆管的焊接加工需求，保证焊接过程中的稳定性。
